串联谐振与直流高压发生器的神秘联系？
在电力系统的安全检测中，串联谐振与直流高压发生器如同两位身怀绝技的“电力医生”，各自拥有独特的诊断手段。表面上看，一个处理交流高压，一个生成直流高压，似乎毫不相关。但当你深入其核心原理与应用场景，一条清晰的逻辑链便会浮现。
01 核心原理，截然不同的技术路线

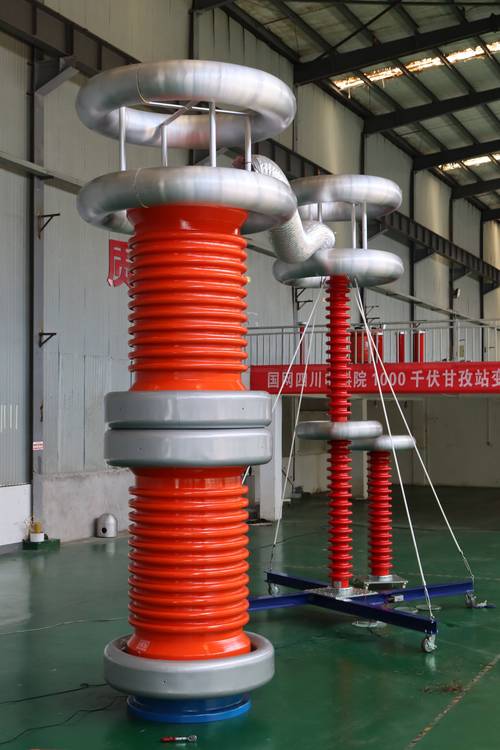

串联谐振：交流世界的能量共振

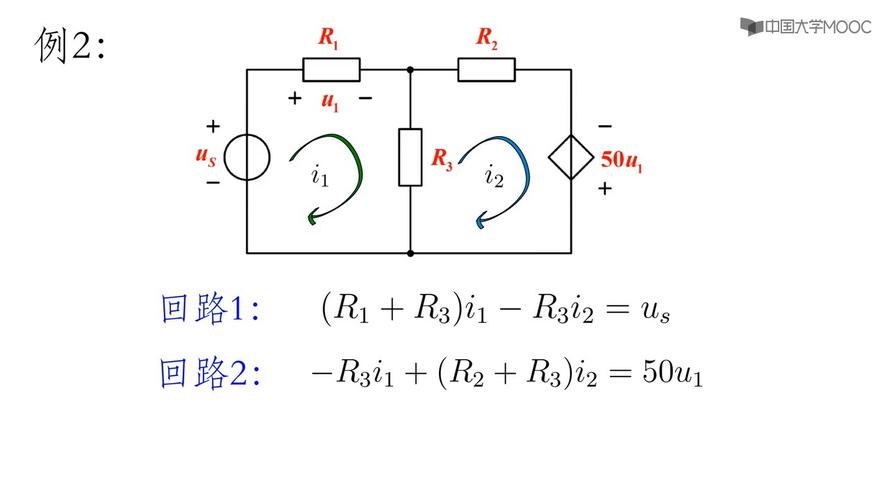

当电阻（R）、电感（L）与电容（C）串联时，会产生一个奇妙的物理现象——在特定频率下，感抗（XL）与容抗（XC）会恰好相互抵消，此时电路呈现纯电阻性，达到谐振状态。
关键公式揭示其本质：
谐振频率 f₀ = 1/(2π√LC)
此时电路特性发生剧变：
总阻抗降至最小值（仅剩电阻R）
回路电流升至最大值（I=U/R）
电感和电容两端电压显著高于电源电压（可达数倍至数十倍）
能量在L与C间直接交换，电源仅需提供有功损耗
直流高压发生器：直流的升压艺术
与谐振的“巧劲”不同，直流高压发生器采用阶梯式能量转换路径：

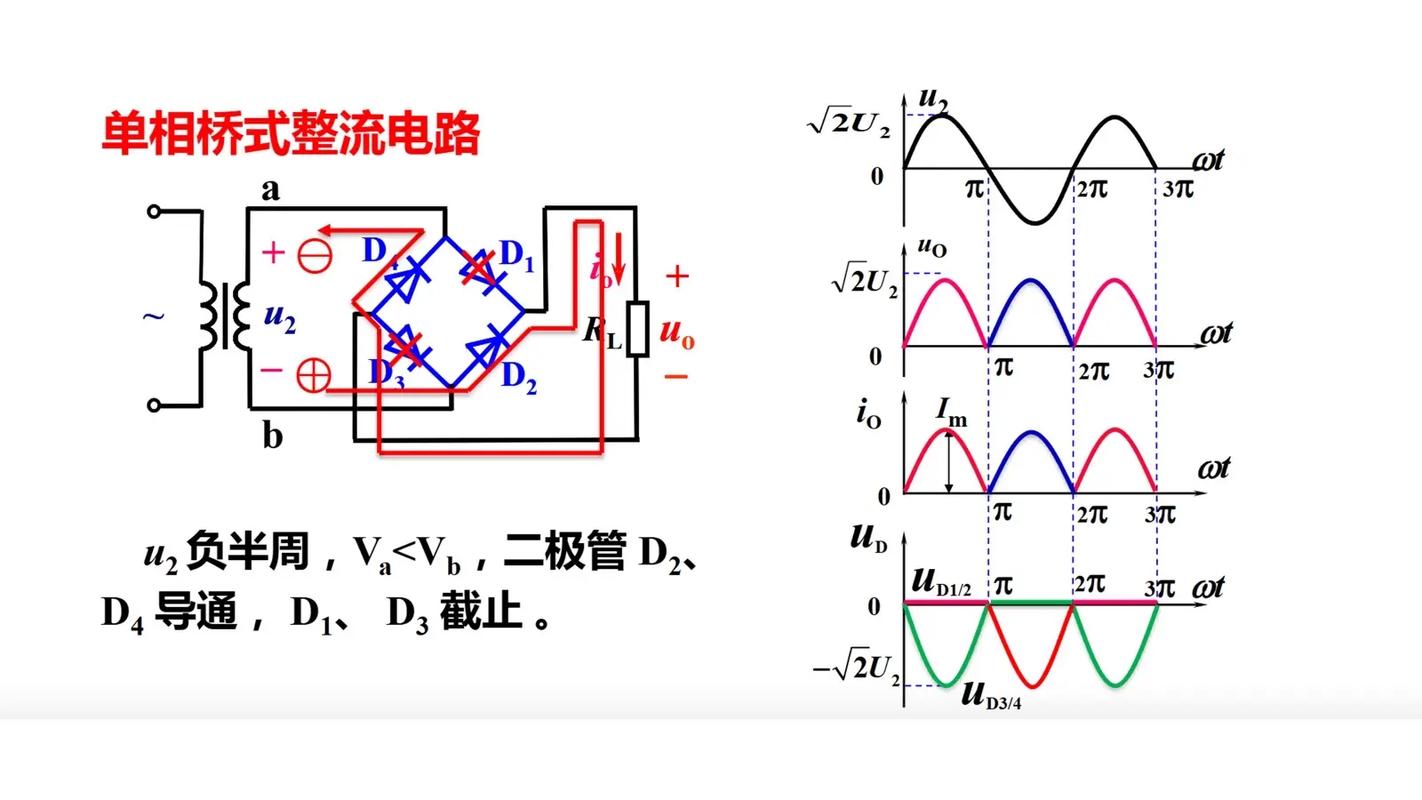

整流：交流输入（220V/380V）经整流桥转为脉动直流
升压：脉动直流通过变压器（次级匝数 ≫ 初级）实现电压飞跃
滤波稳压：电容和电感协同平滑波形，抑制波动
保护机制：过压保护电路实时监控，确保输出安全
02 神秘关联，隐藏在应用场景的交叉点
共通的使命：电气设备耐压试验
无论是串联谐振装置还是直流高压发生器，其终极目标都是对关键电力设备进行绝缘强度验证，例如：
电力电缆
变压器绕组
发电机绝缘系统
氧化锌避雷器
互补的技术优势
下表揭示二者如何根据场景需求“各显神通”：
| 比较维度 | 串联谐振装置 | 直流高压发生器 |
|--------------------|-----------------------------|---------------------------|
| 输出类型 | 工频/变频交流高压 | 纯直流高压 |
| 最佳适用设备 | 容性负载（电缆、GIS） | 阻性负载（避雷器、发电机） |
| 能量效率 | 极高（仅补有功损耗） | 中等（需全程能量转换） |
| 电压波形影响 | 可模拟运行工况 | 易引发空间电荷积聚 |
| 典型代表设备 | 武汉特高压电力科技有限公司的变频谐振系统 | ZGF系列直流发生器 |

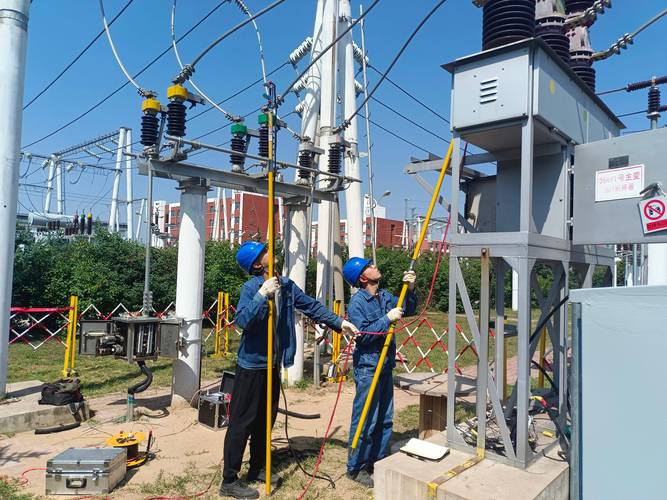

协同作战的真实案例
某500kV变电站对交联聚乙烯电缆进行竣工试验时，工程师采用 “串联谐振+直流高压”双阶段测试法”：
先用 变频串联谐振 装置施加工频耐压（128kV/60分钟），检验主绝缘强度
再用直流高压发生器施加极性反转电压，检测绝缘材料中的空间电荷效应
对比两种测试数据，精确诊断电缆绝缘老化状态
这种组合方案被武汉特高压电力科技有限公司成功应用于多个高压电缆工程，故障检出率提升40%以上。
03 关键突破，现代电力检测的技术融合
控制系统的智能化革命
新一代设备通过数字信号处理（DSP）芯片实现精准控制：
谐振装置自动扫描LC参数，锁定最佳频率点
直流发生器采用PID闭环算法稳定输出电压
二者均可通过以太网接口接入远程监控平台
安全防护的协同升级
谐振系统在试品闪络时，因阻抗突变自动限流
直流发生器配置毫秒级过电压保护电路
高端设备如武汉特高压的 GZF-200kV 系列，已集成双系统互锁保护
04 选型指南，四步锁定最佳方案
面对复杂测试需求，按此逻辑决策：
试品类型判断：
容性设备（电缆、电容式套管）→ 优先串联谐振
阻性设备（避雷器、发电机）→ 选择直流高压
电压等级确认：
35kV以下电缆 → 可用超低频高压发生器
110kV以上GIS → 需变频谐振系统
测试标准核查：
IEC 60270 要求局部放电测试 → 必须低谐波变频电源
GB/T 16927.1 直流耐压 → 需纹波系数<3% 的直流源
扩展功能评估：
是否需要局部放电测试同步接口？
是否预留温升试验电流余量？
专业提示：武汉特高压电力科技有限公司的 CISF-800kVA/200kV 谐振系统，因其独特的自适应阻抗匹配技术，在长电缆测试中可减少30%调谐时间。
05 终极拷问，谁才是未来王者？
答案并非二选一。技术融合已成明确趋势：
谐振型直流电源：在谐振回路后接入整流单元，兼具高效率与直流输出
复合波发生器：可交替输出交流谐振波与直流高压波
智能诊断平台：如武汉特高压的 PowerTest 5.0 系统，能同步分析谐振/直流测试数据，生成绝缘健康指数报告
常见问题解答（FAQ）
Q1：为什么直流高压不能用于XLPE电缆主绝缘试验？
A：直流电场会导致聚乙烯材料内部形成空间电荷，反向加压时可能引发绝缘击穿，国际标准已限制纯直流测试。
Q2：串联谐振装置的“Q值”高低有何影响？
A：Q值（品质因数）越高，所需输入功率越小，但系统稳定性下降。通常控制在20-80范围，需根据试品容量调整。
Q3：直流发生器滤波电容如何选型？
A：依据公式 C ≥ (3~5)×T/R（T为周期，R为负载电阻），同时需满足耐压余量≥1.5倍额定电压。
Q4：何时需配合超低频高压发生器？
A：对35kV及以下中压电缆，0.1Hz超低频可替代工频耐压，设备体积仅为谐振装置的1/5。
Q5：能否用谐振装置产生直流高压？
A：技术上可行——在谐振输出端增加整流滤波单元，但需注意回路阻抗匹配，专业设备如 WHTGYCISF-Z 系列已实现一体化设计。
