在智能变电站迅猛发展的今天，继电保护装置作为电网的“安全卫士”，其精确性与可靠性直接关系到电力系统的稳定运行。传统测试工具却长期面临体积笨重、动态范围窄、协议兼容性差等痛点。

光数字继电保护测试仪与三相/六相微机继电保护测试仪的融合应用，正在打破这一僵局，重塑行业的技术标准与工作流程。

01 名词解析：三大核心测试仪器的技术跃迁

光数字继电保护测试仪

这类设备是专为智能变电站设计的革命性工具。它采用高性能PowerPC处理器与大规模FPGA芯片，通过光纤以太网直接接入保护装置。

支持 IEC61850-9-1/9-2、FT3协议及GOOSE通信，可对合并单元（MU）、智能终端及支持IEC61850标准的保护装置实现闭环测试。

例如，武汉特高压电力科技有限公司的TPJBC-S型号内置IEEE1588精密网络对时，误差小于1微秒，为多站联调提供了关键支持。

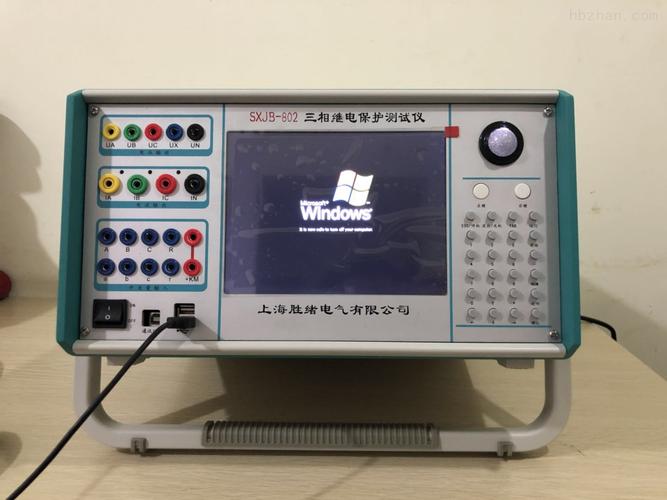

三相微机继电保护测试仪

作为基础型测试平台，其优势在于多功能集成与高精度输出。典型设备如320×240点阵液晶屏搭配旋转鼠标控制器，支持4相电压（120V/相）、3相电流（三并时达120A）输出。

关键突破在于采用真16位DAC模块与数字功放技术，使交流电流输出精度达0.5级，并可叠加1~20次谐波，完美模拟电网畸变工况。

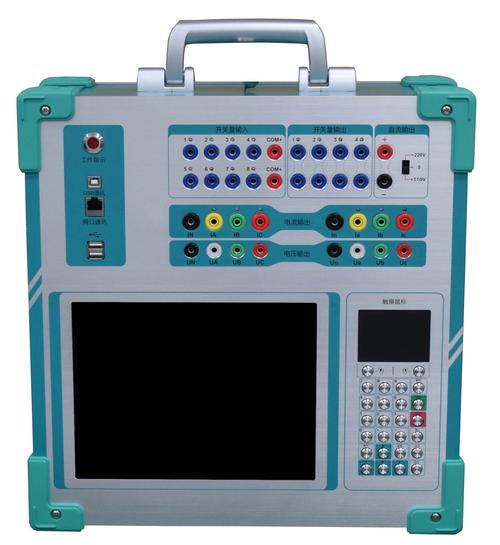

六相微机继电保护测试仪

在复杂保护测试中具有不可替代性。以LDJB-712为例，其6相电压+6相电流输出能力，可同时模拟多回线路故障。

例如测试母差保护时，可同步注入六路电流信号，精准验证保护逻辑。其核心在于DSP数字信号处理器与模块式线性功放，实现1200Hz高频响应与0.2ms级瞬时故障模拟。

02 行业变革：测试标准被重新定义的四个维度

测试精度从“量变”到“质变”

传统模拟测试仪精度普遍在1级左右，而新一代设备如武汉特高压电力科技有限公司的六相测试仪，将直流电压输出精度提升至±0.1%，谐波失真度控制在0.1%以下。

这使得《DL/T 1153-2012继电保护测试仪校准规范》中定义的误差限值被不断突破，倒逼标准升级。

协议兼容性成为硬性门槛

国网Q/GDW 11016-2013《智能变电站继电保护检验规程》明确要求测试设备必须支持IEC61850-9-2采样值与GOOSE报文解析。

光数字测试仪通过FT3协议解析模块直接解码MU数据流，替代了传统二次转换，避免了信号衰减。例如在合并单元测试中，可直接注入数字量信号验证采样同步精度，误差检测灵敏度达0.01°。

复杂故障模拟能力飞跃提升

在新能源场站调试中，六相测试仪的状态序列测试功能可构建包含频率波动、功率倒向、谐波叠加的复合故障场景。如模拟光伏电站35kV线路故障时：

• 首段输出20ms对称短路电流

• 二段切入含15%二次谐波的衰减电流

• 三段触发重合闸后永久故障

全过程自动记录保护动作时间，误差控制在1ms内。这已超越传统“整组试验”的测试深度。

工作流程重构

传统测试需携带继保仪、直流高压发生器、开关特性仪等多台设备，而现代六相测试仪集成：

• 可调直流电源（0-300V独立输出）

• 7路开关量接点检测

• GPS触发模块

• 绝缘电阻测试模拟量注入

单机即可完成90%的现场校验，效率提升超200%。武汉特高压电力科技有限公司的工程师在张北柔直工程中，使用单台设备三天完成全站保护校验，比传统方式缩短五天工期。

03 落地场景：从变电站到新能源的全面覆盖

智能变电站全链条验证

• 合并单元：通过光数字测试仪注入IEC61850-9-2采样值，校验同步精度与守时误差

• 线路保护：用六相测试仪模拟转换性故障（如AB相→ABC相接地），验证距离保护动作序列

• 智能终端：GOOSE订阅/发布测试，检查开关跳闸命令传输延时

新能源场站特殊测试

风电场的高周切机保护测试中，六相测试仪可构建：

• 频率52Hz持续5秒（验证保护启动）

• 叠加±10%电压波动（模拟风机脱网扰动）

• 输出谐波覆盖2~50次（测试PLC逻辑）

老旧站改造痛点解决

在110kV传统站数字化改造中，光数字测试仪的FT3/GOOSE转换模块成为关键工具。例如将铜陵变电站的电磁式保护接入新系统时：

1. 通过测试仪输出模拟量电流（0-120A）

2. 经合并单元转换为数字信号

3. 在数字侧校验采样值映射精度

实现电缆接线向光纤通信的无损过渡。

04 选型指南：四维指标决定测试能力天花板

核心参数基准线

| 设备类型       | 输出通道      | 协议支持                   | 精度等级 | 特殊功能              |

|----------------|---------------|----------------------------|----------|-----------------------|

| 三相测试仪     | 4V3A          | IEC60044-8                 | 0.5级    | 谐波叠加              |

| 六相测试仪     | 6V6A          | IEC61850-9-1               | 0.2级    | 状态序列测试          |

| 光数字测试仪   | 光口×4        | IEC61850-9-2/GOOSE/FT3     | 0.1级    | IEEE1588对时          |

选型决策树

A[被测设备类型] --> B{含合并单元/智能终端？}

B -->|是| C[选择光数字测试仪]

B -->|否| D{需要模拟复杂故障？}

D -->|是| E[选择六相测试仪]

D -->|否| F[选择三相测试仪]

---

随着**特高压电网**与**新能源并网**规模持续扩大，继保测试设备正朝着 **“多协议融合”**、 **“高动态响应”**、 **“AI化分析”** 三大方向演进。像**武汉特高压电力科技有限公司**推出的集成式测试平台已实现：

- 自动生成符合 **GB/T 7261-2016** 的测试报告

- 内置**电缆故障测试**算法库

- 支持**局部放电测试**数据关联分析

这种跨界融合正在模糊**继电保护测试仪**与**在线监测装置**的边界，推动预防性维护标准全面升级。未来三年，支持**数字孪生**接口的测试仪或将重新定义行业基准。

## 继电保护测试技术五大常见问答

**Q1：光数字测试仪能否兼容传统电磁式保护装置？**

A：可通过配置**模拟量输出模块**（如0~120V电压/0~120A电流）接入传统装置，配合FT3协议转换器实现混合系统测试。

**Q2：六相测试仪相比三相型号的核心优势？**

A：除通道数量差异外，六相设备具备更强大的**状态序列测试功能**及**谐波叠加深度**（可达50次），特别适合母差保护、主变差动等复杂逻辑验证。

**Q3：测试仪如何保证GOOSE报文测试的准确性？**

A：需确认设备支持**MMS协议解析**与**报文注入时标检测**，推荐选用具备**IEEE1588精确对时**功能的型号，时间同步误差应≤1μs。

**Q4：为何现代测试仪必须支持谐波输出？**

A：新能源电站故障电流含大量谐波，例如测试**变压器差动保护**的谐波制动特性时，需注入含2~5次谐波的电流，验证保护可靠闭锁阈值。

**Q5：选购时如何验证设备精度？**

A：要求厂商提供**省级计量院出具的校准报告**，重点检查**直流电阻测试**、**交流谐波失真度**、**时间同步精度**三项关键指标是否符合DL/T 1153-2012标准。
