在电力系统高压检测中，谐振技术主要分为串联谐振和并联谐振两种形式，二者虽基于同一谐振原理，但应用场景、技术特点差异显著。很多电力运维人员在实际检测中，常常混淆二者的应用场景，导致检测效率低下、数据失真。本文将详细解析串联谐振与并联谐振的核心区别，以及二者的协同应用技巧，助力运维人员精准选用检测技术，筑牢电网绝缘安全防线。

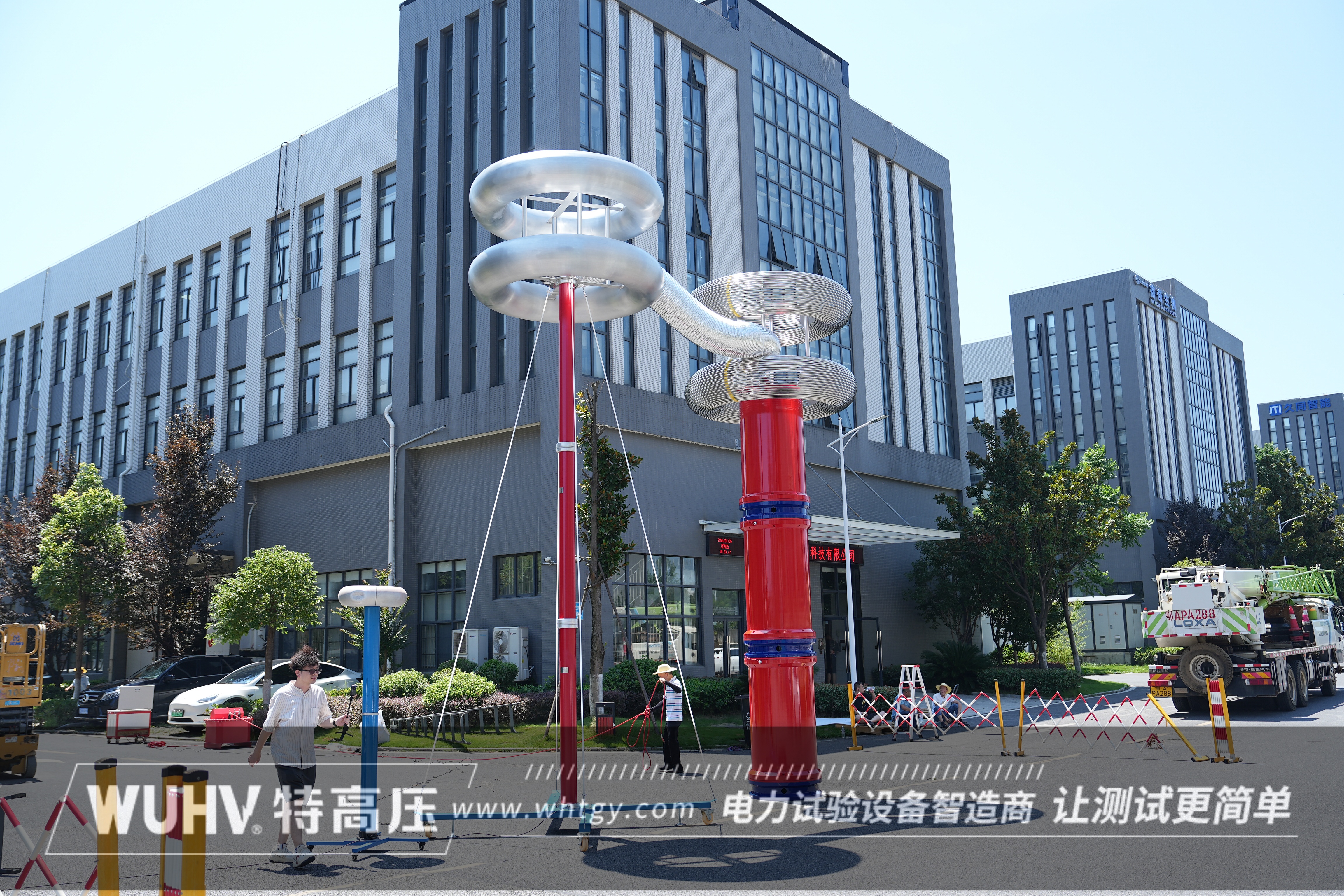

一、核心区别：串联谐振与并联谐振到底不一样在哪？

串联谐振与并联谐振的核心区别在于电路结构、谐振特性及应用场景，具体对比如下，清晰区分二者差异：

• 串联谐振：由变频电源、励磁变压器、电抗器、电容分压器与被试品串联组成，被试品作为电容元件接入串联回路，通过调频使回路感抗等于容抗，实现谐振
• 并联谐振：由变频电源、励磁变压器、电抗器与被试品并联组成，电抗器与被试品（电容）形成并联回路，谐振时回路总阻抗最大，电流最小，被试品两端获得稳定高压。
• 谐振特性差异 串联谐振：谐振时回路总阻抗最小、电流最大，被试品两端电压为电源电压的Q倍，升压效率高，适合大容量容性被试品检测
• 并联谐振：谐振时回路总阻抗最大、电流最小，电源负担小，输出电压稳定，适合小容量、高阻抗被试品检测，尤其适用于局部放电检测
• 核心应用场景差异串联谐振：重点用于大容量容性设备的交流耐压试验，如长电缆、GIS组合电器、大型变压器、互感器等，核心优势是高效、节能、便携
• 并联谐振：重点用于小容量设备的绝缘检测和局部放电检测，如避雷器、高压绝缘子、小型电容器等，核心优势是电压稳定、波形纯净，可精准检测微小放电信号
• 简单来说，串联谐振侧重“高压耐压”，解决大容量设备检测难题；并联谐振侧重“精准检测”，适配小容量设备和隐性缺陷排查，二者相辅相成，覆盖电力设备绝缘检测全场景

二、协同应用：串联与并联谐振如何配合提升检测效果？

在实际电力检测中，串联谐振与并联谐振并非孤立使用，二者协同配合，可实现“耐压测试+缺陷定位”的全流程检测，大幅提升检测准确性和效率，核心协同应用场景主要有3类：

• 1、避雷器全性能检测避雷器作为电网过电压保护核心设备，其绝缘性能和放电特性需通过两种谐振技术协同检测
• 第一步：采用并联谐振装置，与避雷器特性测试仪配合，开展局部放电检测，精准测量避雷器内部微小放电信号（≤5pC），排查内部隐性缺陷
• 第二步：采用串联谐振装置，对避雷器进行交流耐压试验，验证其绝缘强度，结合并联谐振检测数据，综合判断避雷器老化程度和性能状态。
• 2、电缆绝缘全流程检测电力电缆的绝缘检测需兼顾耐压试验和缺陷定位，二者协同可实现全流程覆盖：
• 第一步：采用串联谐振装置，对电缆开展交流耐压试验，施加额定电压1.5倍的高压，验证电缆整体绝缘强度，排查严重绝缘缺陷
• 第二步：若耐压试验中发现异常，采用并联谐振装置与局部放电测试系统联用，精准定位电缆内部树枝状老化、局部破损等隐性缺陷，为故障处理提供精准依据。
• 3、 变压器绝缘综合检测变压器绕组绝缘检测需兼顾耐压强度和局部缺陷，串联与并联谐振协同可提升检测全面性
• 4、第一步：采用串联谐振装置，对变压器绕组进行交流耐压试验，检查绕组整体绝缘强度，避免绝缘击穿
• 4、第二步：采用并联谐振装置，开展变压器局部放电检测，排查绕组内部匝间、层间的微小绝缘缺陷，提前预警故障，延长变压器使用寿命。

三、实操规范：协同测试的关键注意事项

串联与并联谐振协同测试时，需遵循以下操作规范，确保测试安全和数据准确

1. 测试顺序规范：先采用并联谐振开展局部放电检测，再采用串联谐振进行耐压试验，避免耐压试验对局部放电检测数据造成干扰；测试前需对被试品充分放电，确保测试数据准确。

2. 参数匹配设置：根据被试设备的电压等级、电容特性，合理设置两种谐振装置的输出参数，确保谐振点精准匹配，避免因参数不匹配导致无法谐振或数据失真；串联谐振需选择适配的电抗器，并联谐振需调整回路电容，确保输出电压稳定。

3. 安全操作要求：两项测试均需严格遵守高压安全规程，设备接地可靠，操作人员穿戴绝缘防护用品；试验过程中若出现过压、过流、闪络等异常，立即降压停机，排查故障后再继续试验；试验后对被试品和设备充分放电，避免触电风险。

4. 数据联动分析：详细记录两种谐振测试的所有数据，建立设备检测档案，结合历史数据进行趋势分析，综合判断设备绝缘状态变化，避免单一测试数据导致的误判，为设备维保计划提供科学支撑。

四、设备选型与维护：协同应用的基础保障

1. 1、协同选型技巧： 若主要开展大容量设备耐压试验，优先选择武汉特高压UHV系列串联谐振装置，搭配基础型并联谐振装置，满足局部放电检测需求，若侧重科研或高精度检测，选择高Q值、宽调频范围的串联谐振装置，搭配高精度并联谐振装置，确保检测数据精准，优先选择同一厂家的设备，确保设备之间兼容性良好，便于实现数据联动和协同操作，同时享受统一的售后技术支持。
2. 2、协同维护要点：定期对两种谐振装置的电抗器、电容分压器进行清洁和绝缘检测，避免绝缘老化、灰尘堆积影响测试性能。定期校准变频电源、电压电流测量模块，确保两种设备的测量精度一致，避免数据偏差，长期不使用时，将设备放置在干燥、通风的环境中，定期开机通电，检查设备状态，避免电路受潮、元件老化。试验后及时清理设备表面污渍，检查线路连接情况，做好维护记录，延长设备使用寿命

常见问答

Q1：如何快速判断某类设备适合用串联还是并联谐振检测？

A1：核心看被试品的电容和阻抗：大容量、小阻抗的容性设备（如长电缆、GIS），优先用串联谐振；小容量、高阻抗的设备（如避雷器、绝缘子），优先用并联谐振；需要开展局部放电检测的，优先用并联谐振。

Q2：串联与并联谐振协同测试时，为什么要先做局部放电检测？

A2：因为串联谐振的耐压试验会对被试品绝缘造成一定影响，若先做耐压试验，可能会扩大被试品内部隐性缺陷，导致局部放电检测数据失真；先做局部放电检测，可精准捕捉被试品原始绝缘状态，再做耐压试验验证绝缘强度，确保检测结果可靠。

Q3：并联谐振试验中，局部放电信号异常，该如何处理？

A3：立即降压停机，检查被试品表面是否脏污、受潮，接线是否松动、接触不良；若排除外部因素，说明被试品内部存在隐性缺陷，需结合串联谐振耐压试验结果，进一步定位缺陷类型，及时开展维护或更换。

Q4：两种谐振装置的电抗器可以通用吗？

A4：不建议通用。串联谐振的电抗器主要用于提升输出电压，参数需与被试品电容匹配；并联谐振的电抗器主要用于稳定回路阻抗，参数设计与串联谐振电抗器不同，通用会导致无法找到谐振点、数据失真，甚至损坏设备。

Q5：谐振装置的Q值越高，检测效果越好吗？

A5：并非越高越好。Q值过高会导致回路稳定性下降，容易出现谐振点漂移、电压波动；Q值过低则会降低升压效率，增加电源容量需求。通常情况下，串联谐振Q值控制在20-50之间，并联谐振Q值控制在10-30之间，可兼顾升压效率和检测稳定性。
