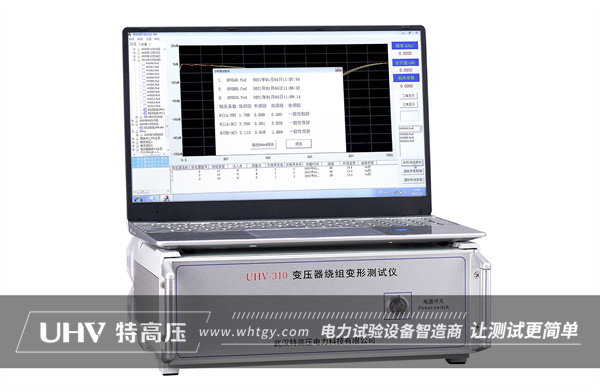

武汉特高压旗下的变压器绕组变形测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

变压器是整个电网输电系统中的核心设备。可见其安全运行对整个电网的安全起着至关重要的作用。通过对变压器绕组变形常见故障的分析，探讨了变压器绕组变形的原因及由此产生的危害。这对于整个电网系统安全体系的正常有序运行具有重要意义。

当变压器受到短路电流冲击或其他冲击时，变形如下：

1、绕组整体变形是在运输过程中受到冲击、倾斜、振动等外力作用，导致绕组位移。这种变形的绕组具有相同的尺寸，但只有铁芯的相对位移。绕组的电感、饼间电容恒定，电容变化。一般情况下，电容会减小。在等效电路中，谐振峰值向高频方向移动。因此，在这次变形后测得的频谱中，与之前相比，各个谐振点仍然存在，并且没有发生变化，但峰值都向高频方向（向右）偏移。

2、饼之间局部变形，在短路（无电器的电流，直接接电源两极）电磁力的作用下，部分固定的线饼被挤压，其他一些线饼被挤压。拉长，使饼间电容发生变化。这种变形的后果导致等效电路中的电感有的变大，有的变小；与电感并联的饼之间的电容也发生变化。测量频谱时，部分共振峰向高频方向偏移，峰值减小；部分谐振点向低频方向移动，峰值点上升。

3.匝间短路（电流不使用电器，直接连接到电源的两极）。从理论上讲，绕组发生绕阻后，电感值减小，频谱曲线发生明显变化，幅值上升，部分谐振点峰值消失。但理论如此，实际上很难捕捉到这种情况。运行中一旦出现匝间短路，线圈就会烧断，重瓦斯跳闸，泄压阀动作。此时，变压（气压变量）的油压分析也会不合格，变压器将检查挂盖。

4、引线位移变形，由于引线长度较大，固定不牢固时，运行时会出现位移变形。当引线移位时，等效电路表现出二端口电容变化。当信号入口处的信号发生位移但引线电容与其他电路并联时，其变化随频谱曲线变化不明显。然而，输出引线位移和引线电容的变化对频率响应曲线有显着的变化，尤其是在曲线中。频率范围为 300 kHz 至 1 MHz。因此，在实际测试中，源注入中性点以防止上述影响。如果引线对地电容减小，则频带中的幅度增大，反之亦然。

5、绕组径向变形。当绕组受到径向力时，内绕组向内收缩，直径变小，电感也变小。此时，内外绕组之间的距离变大，其电容变小，导致频谱中的谐振峰点向高频方向移动，幅度增大。

6、绕组轴向扭曲变形。当变压器（气压变化）的绕组间隙较大或部分撑条发生位移时，绕组在电磁力的作用下沿轴向扭曲成S形。此时，部分饼电容和对地电容减小。测量频谱中，部分共振峰向高频方向移动，低频段共振峰幅度减小，中频段峰值略有上升，高频段没有变化。
