实现油浸式试验变压器额定压器额定电压范围内的工作电压调节
参考标准：DL/T 848.2-2018，DL/T 474.4-2018
- 方便地读取试验电压值，并能可靠地保护备
- 其原理简单、结构紧凑、工作可靠

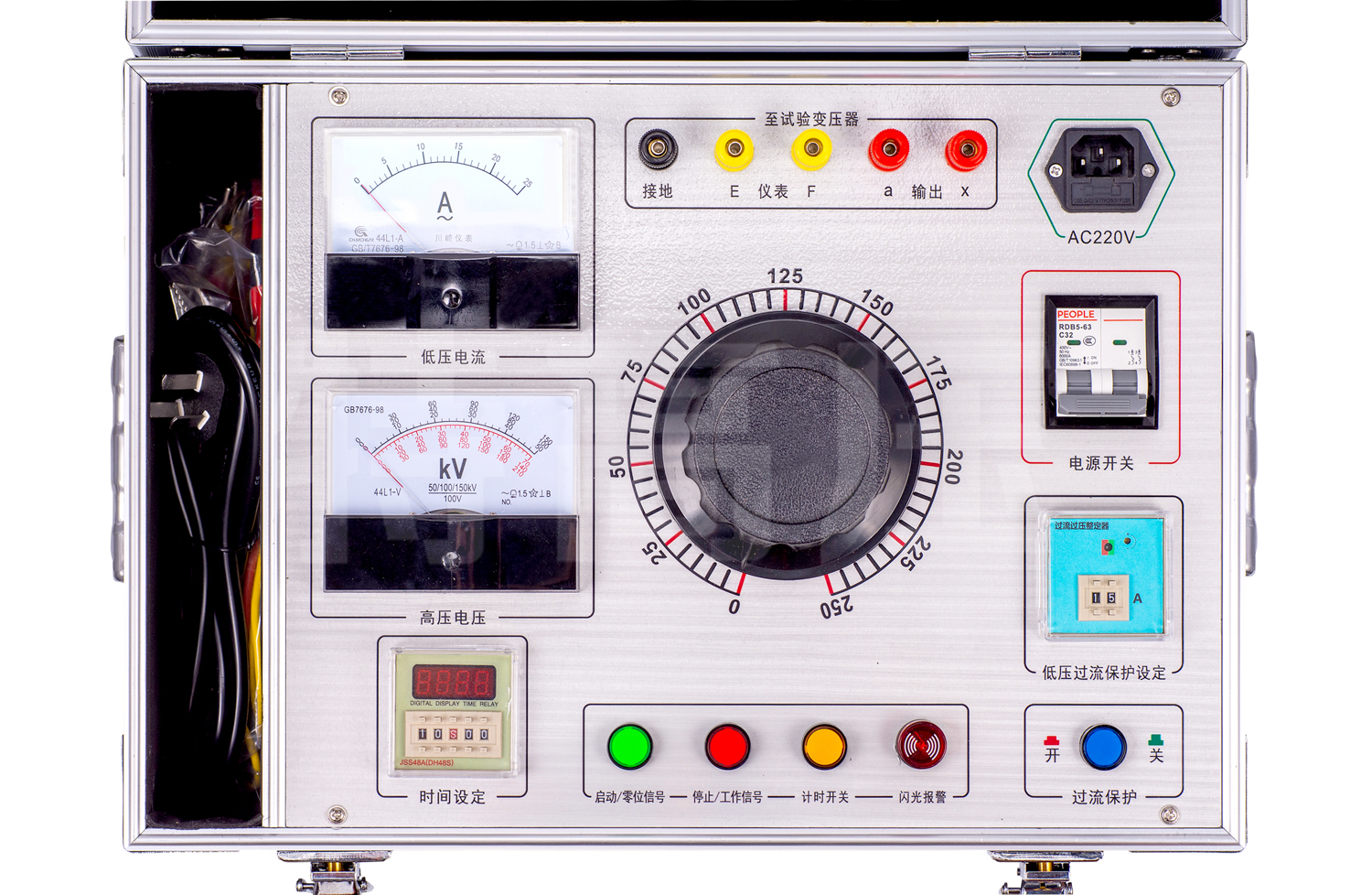

- 操作箱（台）内装有高压输出电压表，低压输入电流表及过流保护电路)
注：关于产品购买、技术维护等服务，欢迎致电!

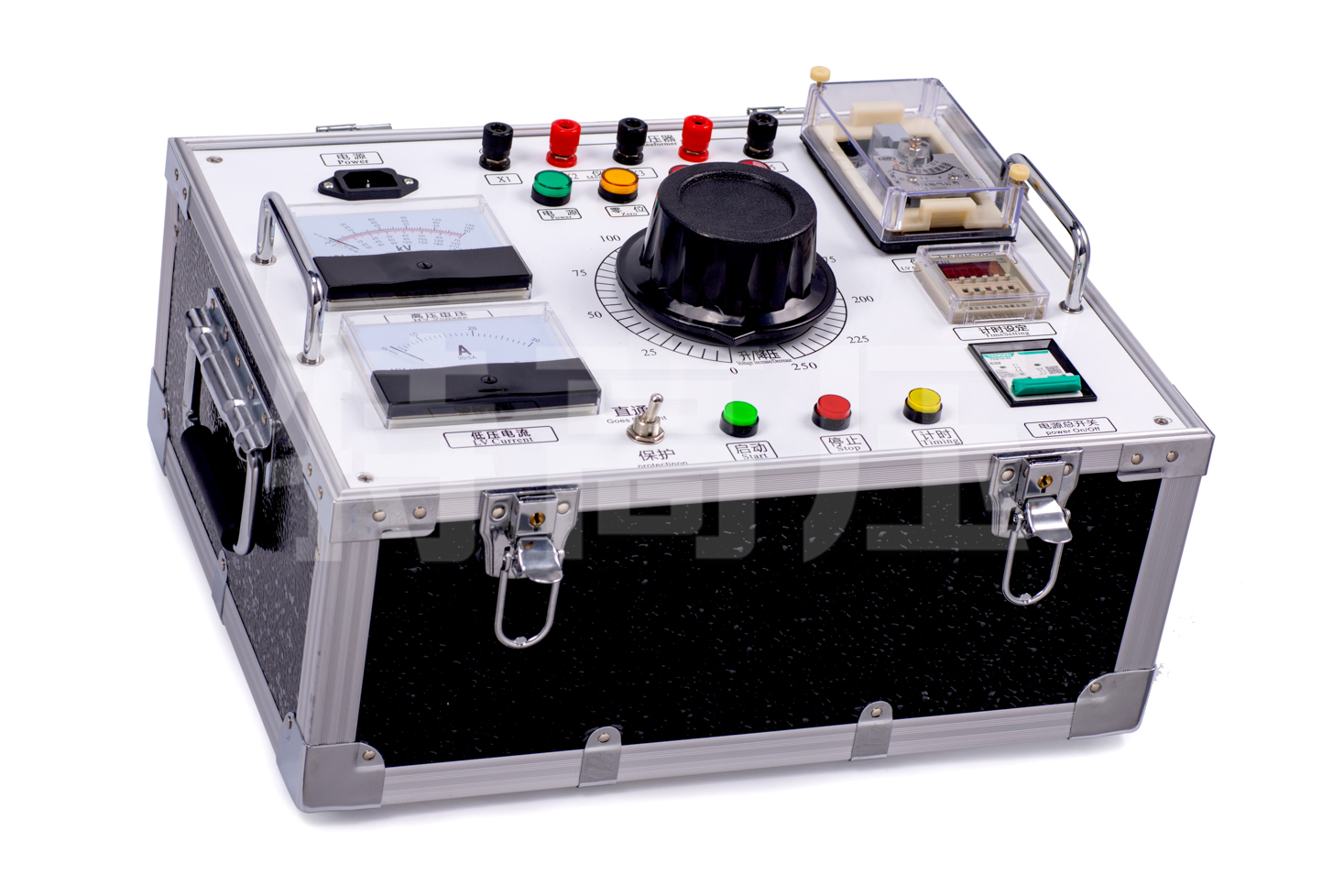

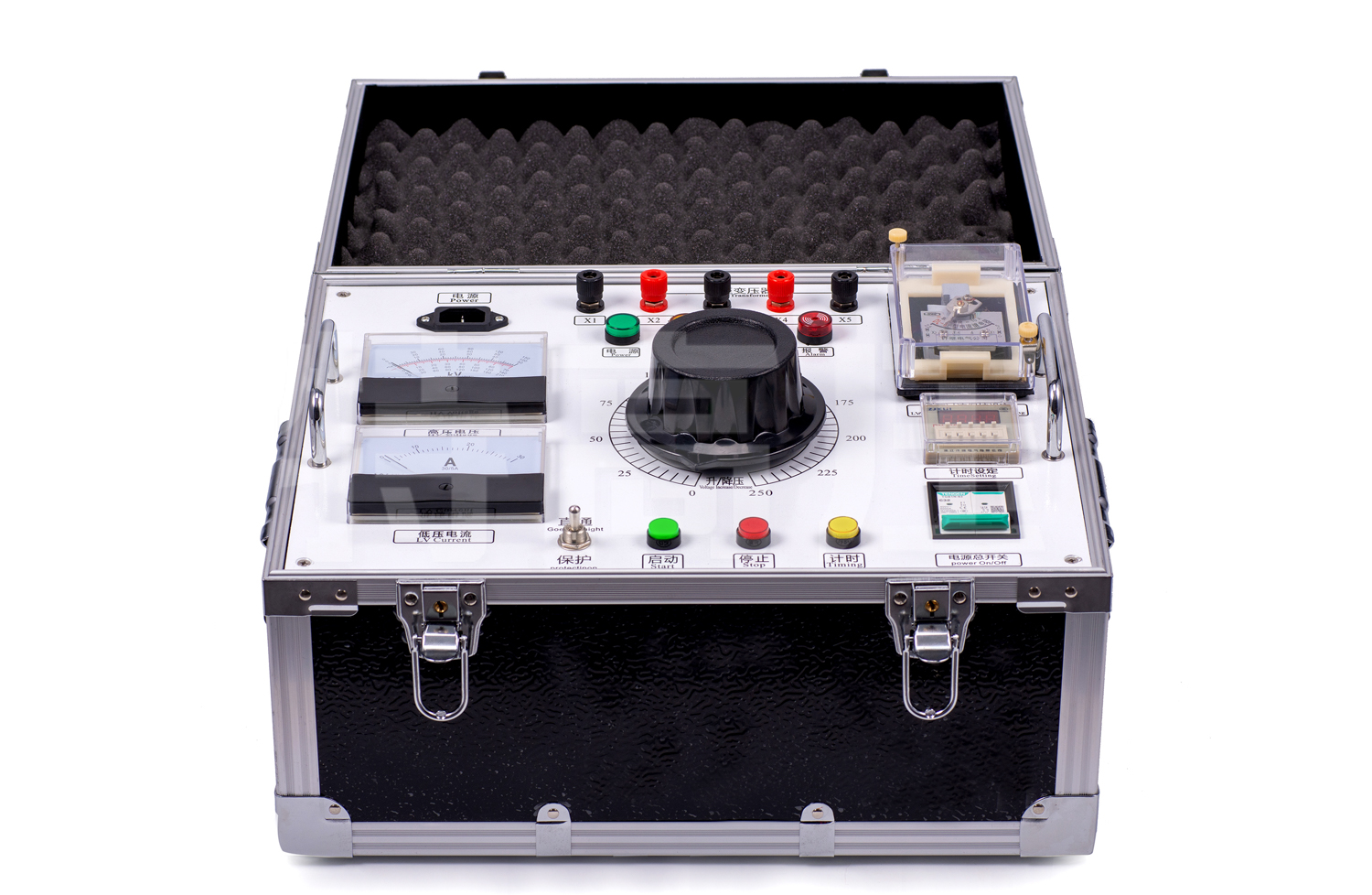

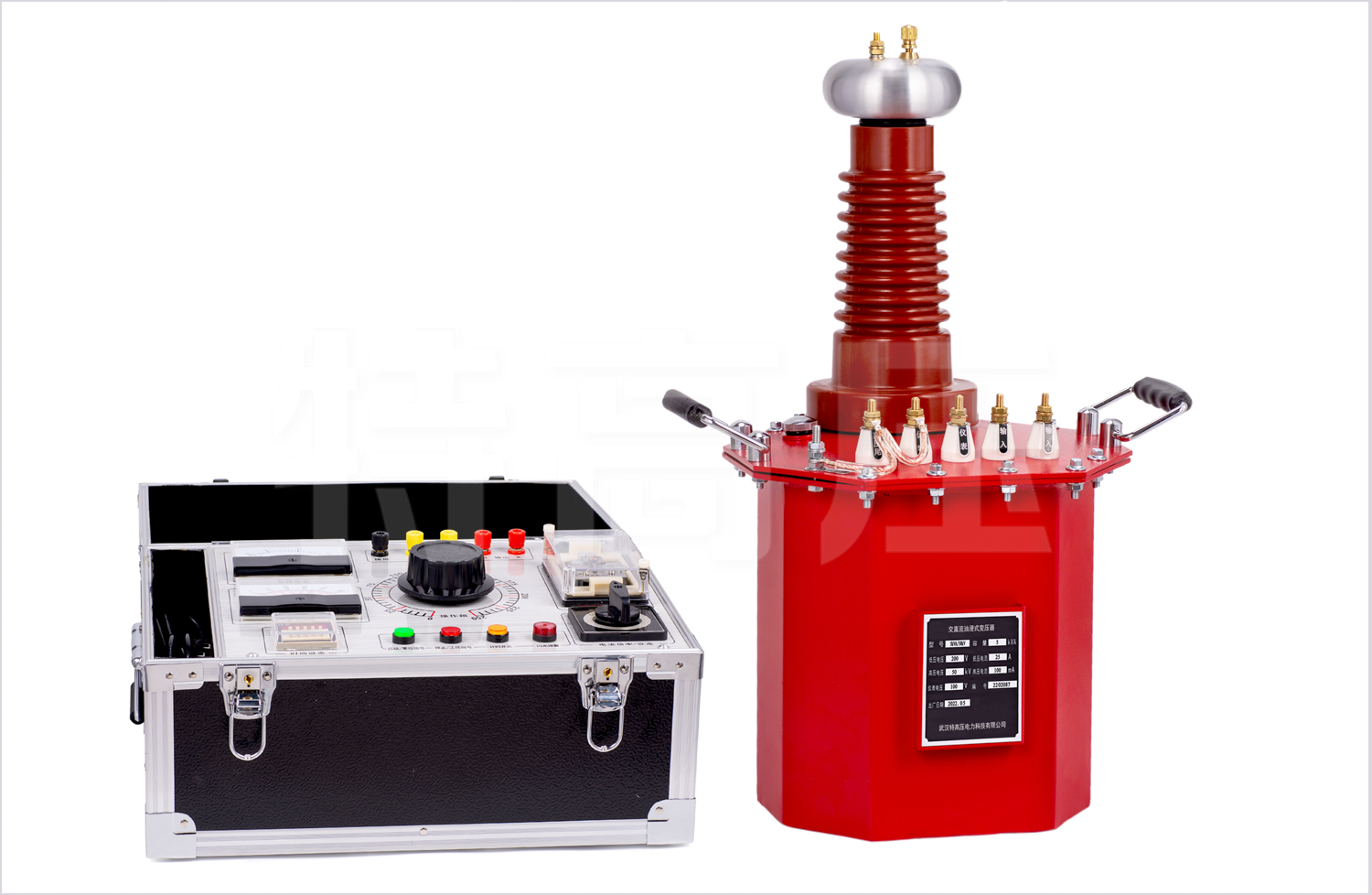

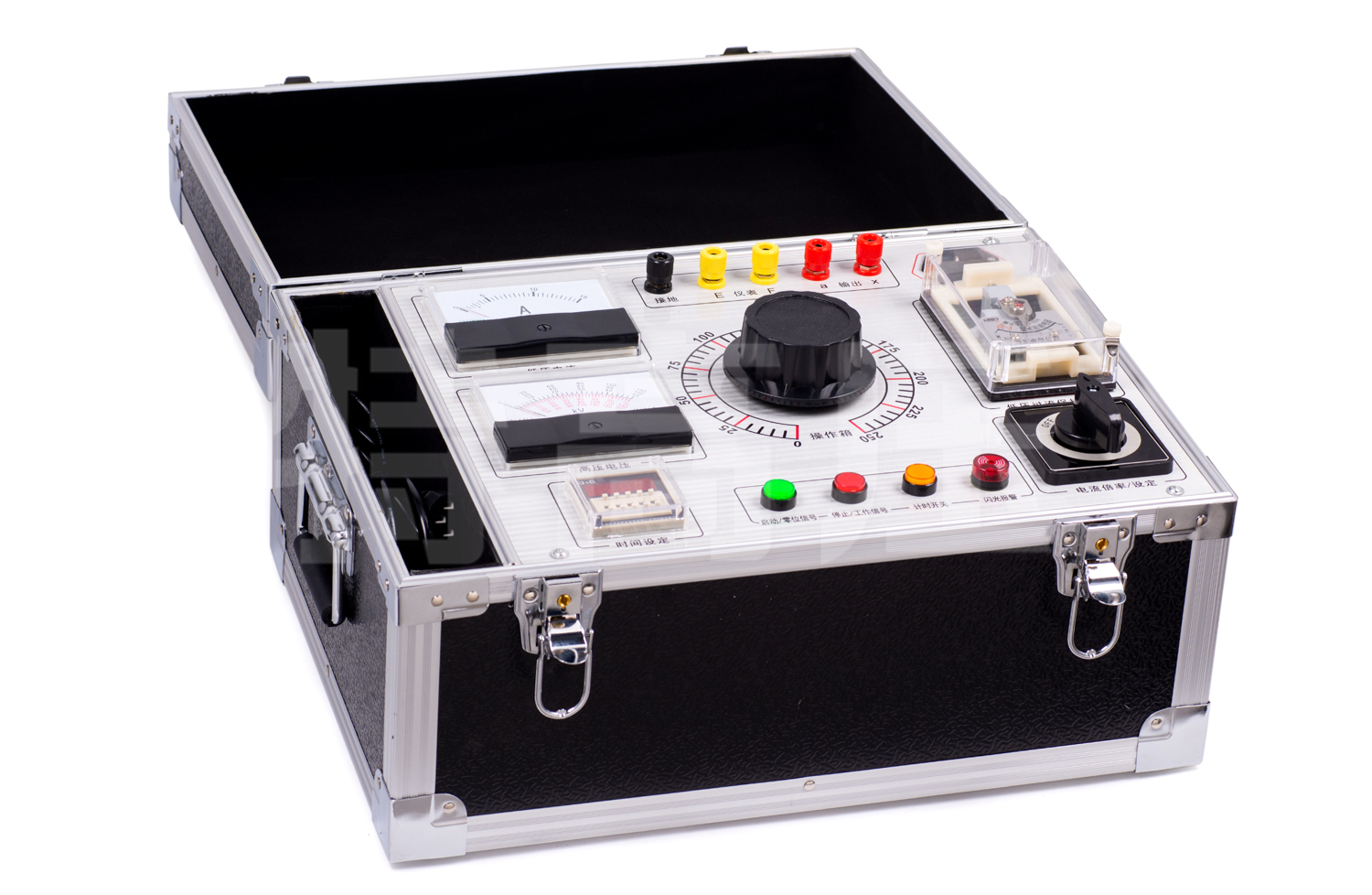

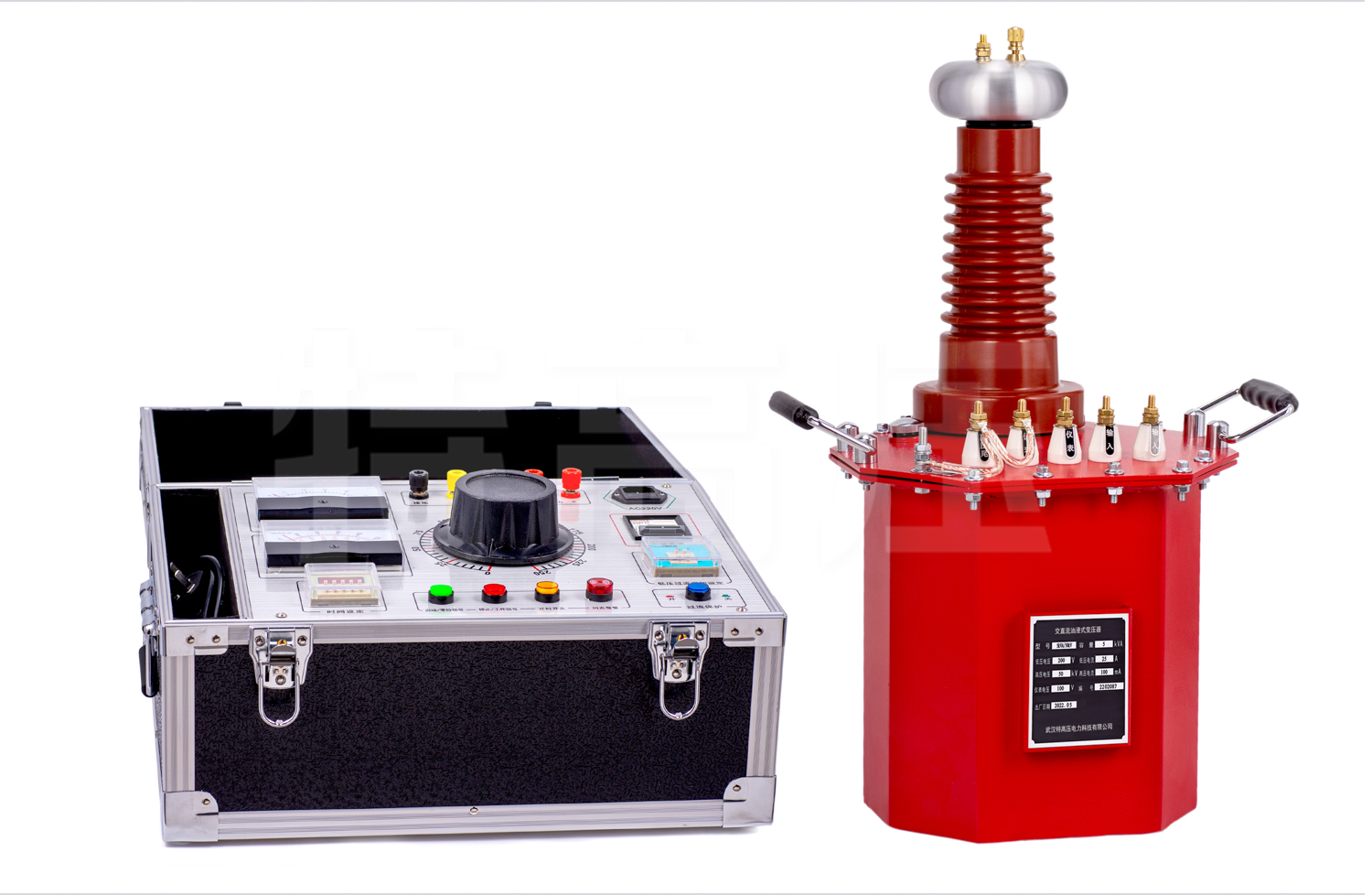

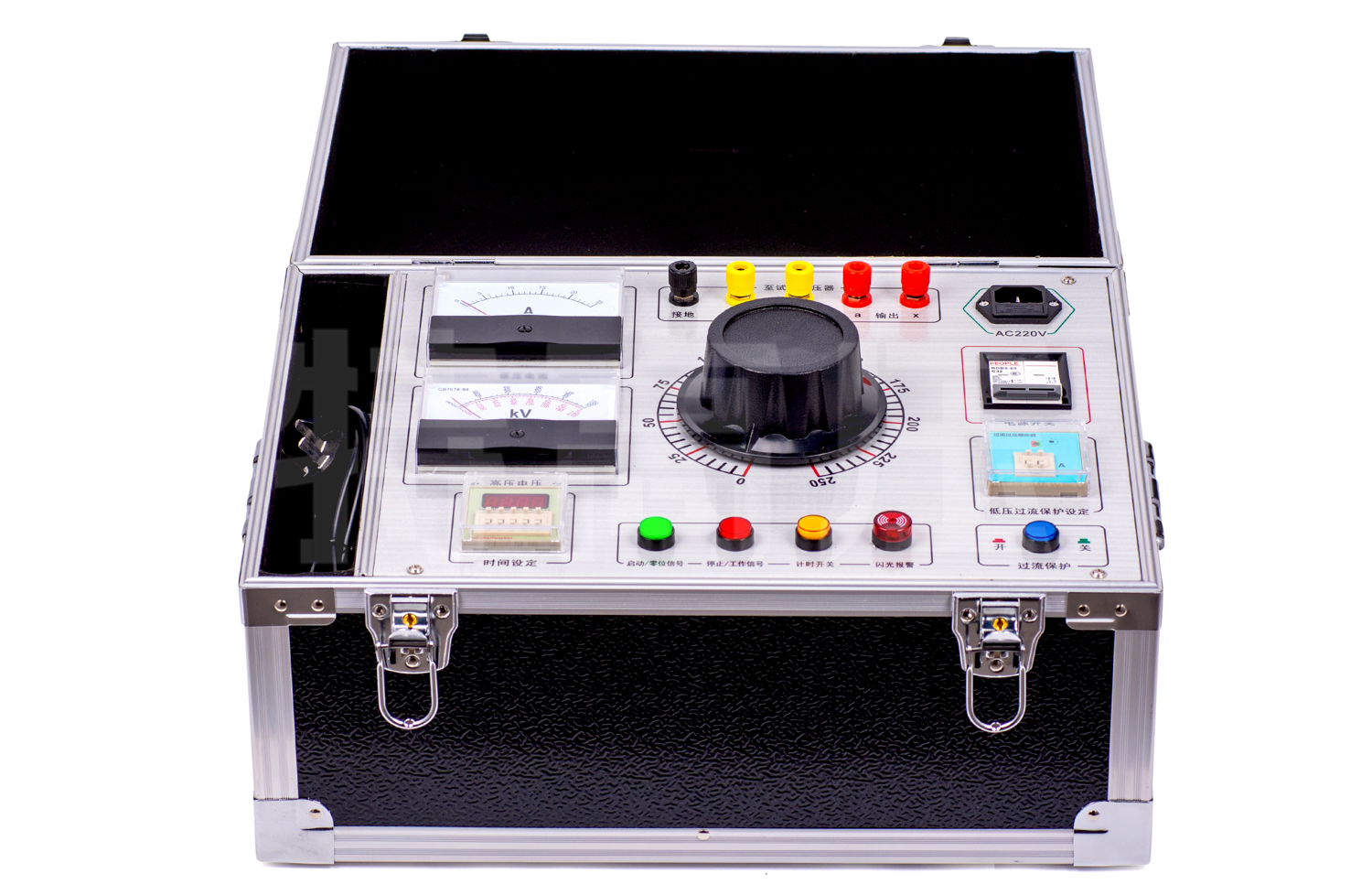

本系列操作台用于0.5～50kV油浸式试验变压器的调压控制。其工作原理是：通过调整自耦调压器输出电压，实现油浸式试验变压器额定压器额定电压范围内的工作电压调节。同时，操作箱（台）内装有高压输出电压表，低压输入电流表及过流保护电路。可以方便地读取试验电压值，并能可靠地保护备。其原理简单、结构紧凑、工作可靠，是进行耐压试验理想设备。

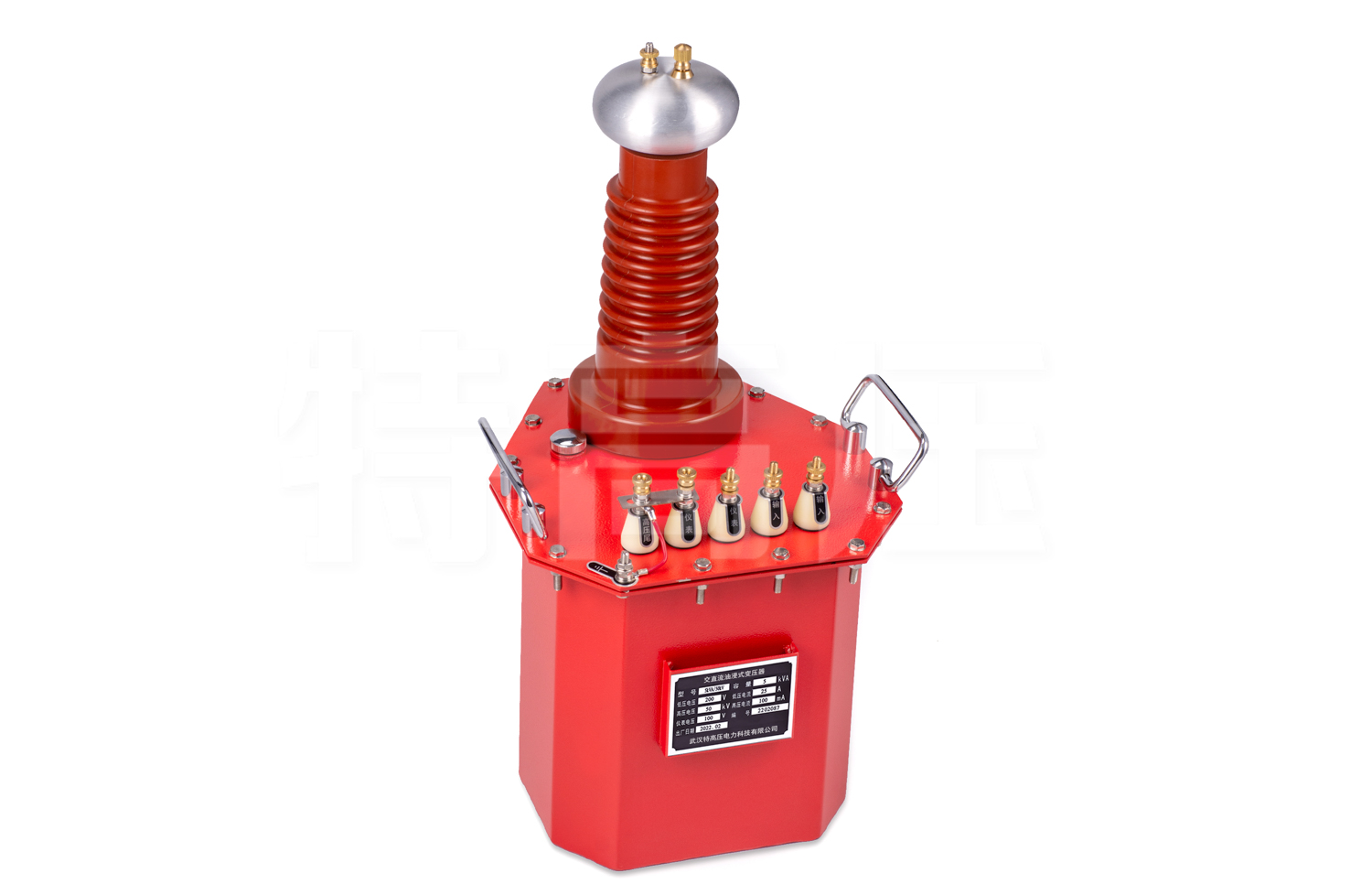

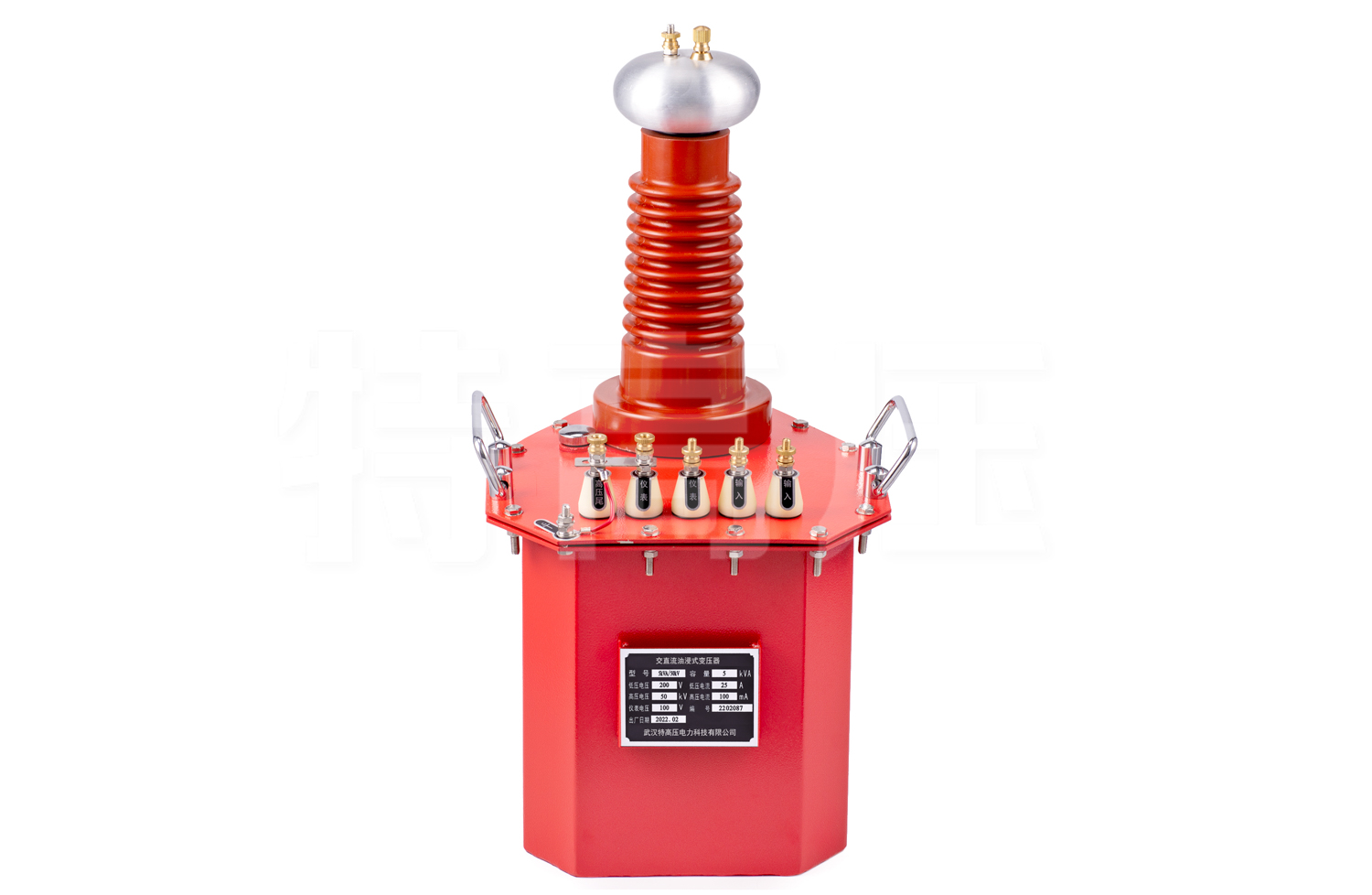

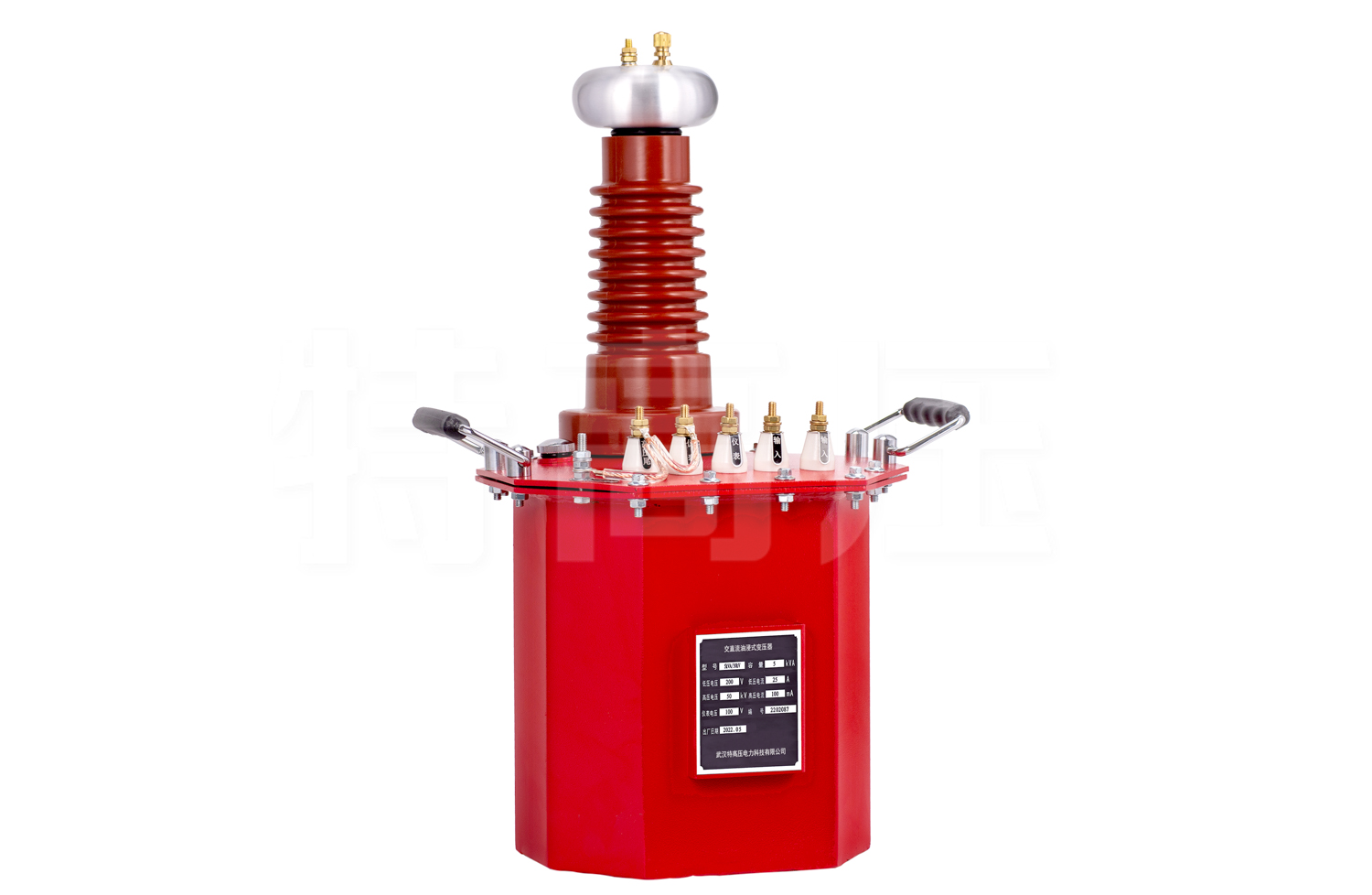

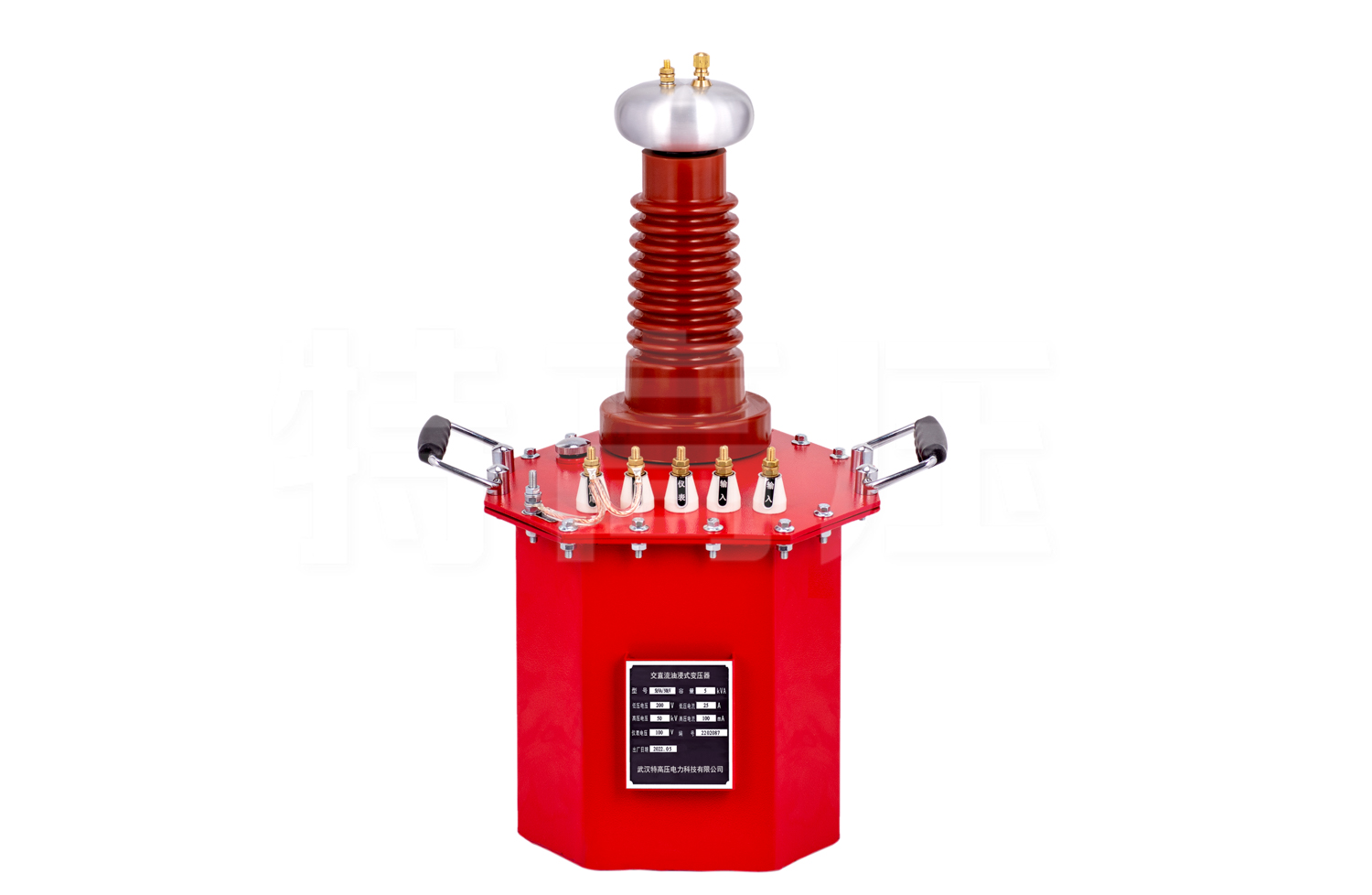

产品别称：YDJZ 交直流油浸式试验变压器
产品参数
技术参数
| 容量 | 5kVA |
| 电源输入 | AC220V |
| 电压输出 | 0-200V |
| 低压电流 | 25A |
测量范围
| 交流数显电压表 | 直接测量：AC 0~600V |
| 外附装置：AC 0~9999KV(外附 */100V 电压互感器) | |
| 直流数显电压表 | 直接测量：DC 0~600V |
| 交流数显电流表 | 直接测量：AC 0~10A |
| 外附装置：AC 0~9999A(外附 */1A、5A 电流互感器) | |
| 直流数显电流表 | 直接测量：DC 0~10A |
| 外附装置：DC 0~9999A(外附 */75mV、60mV、50mV 分流器) | |
| 数显频率表 | 30.00~99.99Hz |
| 准确度 | 电压、电流：±0.5%FS±1 个字 频率：0.1Hz |
| 采样速率 | 约 1 次/s |
| 显示方式 | 四位 LED 数码管有效值显示 |
| 显示分辨力 | 末位数一个字 |
| 输入回路功率 | 电流<0.5VA、电压、频率<1VA |
| 供电电源 | AC 220V±10%,50/60Hz(其他值时请在订货时说明) |
| 供电电源功耗 | <3VA |
| 溢出指示 | 显示字符“HHHH” |
| 报警输出 | 上下限报警采用两组继电器输出，触点容量AC250V/2A，DC30V/2A |
| 变送输出 | 可设置为DC0~20mA或DC4~20mA，准确度±0.5%FS，与信号输入及供电电源端口之间电气隔离 |
| 变送输出负载电阻 | ≤500Ω |
| 通讯接口 | RS485串行通讯，采用MODBUSRTU |
| 工作环境 | 温度-10~50°C,湿度≤85%RH的无腐蚀性气体场合 |
| 注 | 通讯输出、报警输出、变送输出为附加功能，订货时用户须加以说明。 |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。
- 2、适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。
- 3、YD系列试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的一种新型产品。
- 4、是高压试验中必不可少的重要设备。
