用于模拟GIS内部各种放电现象，适用于GIS局放带电检测的试验研究、仪器考核
参考标准：DL417-91、JB/T9641-1999、GB1094.1～1094.5-85、GB6451.1～6451.5-86
- 测试带宽范围为30kHz ~ 2.0GHz
- 提供时域波形、PRPD、PRPS等多种放电图谱
- 采用非侵入式检测方式，测试过程中无需停电
注：关于产品购买、技术维护等服务，欢迎致电!

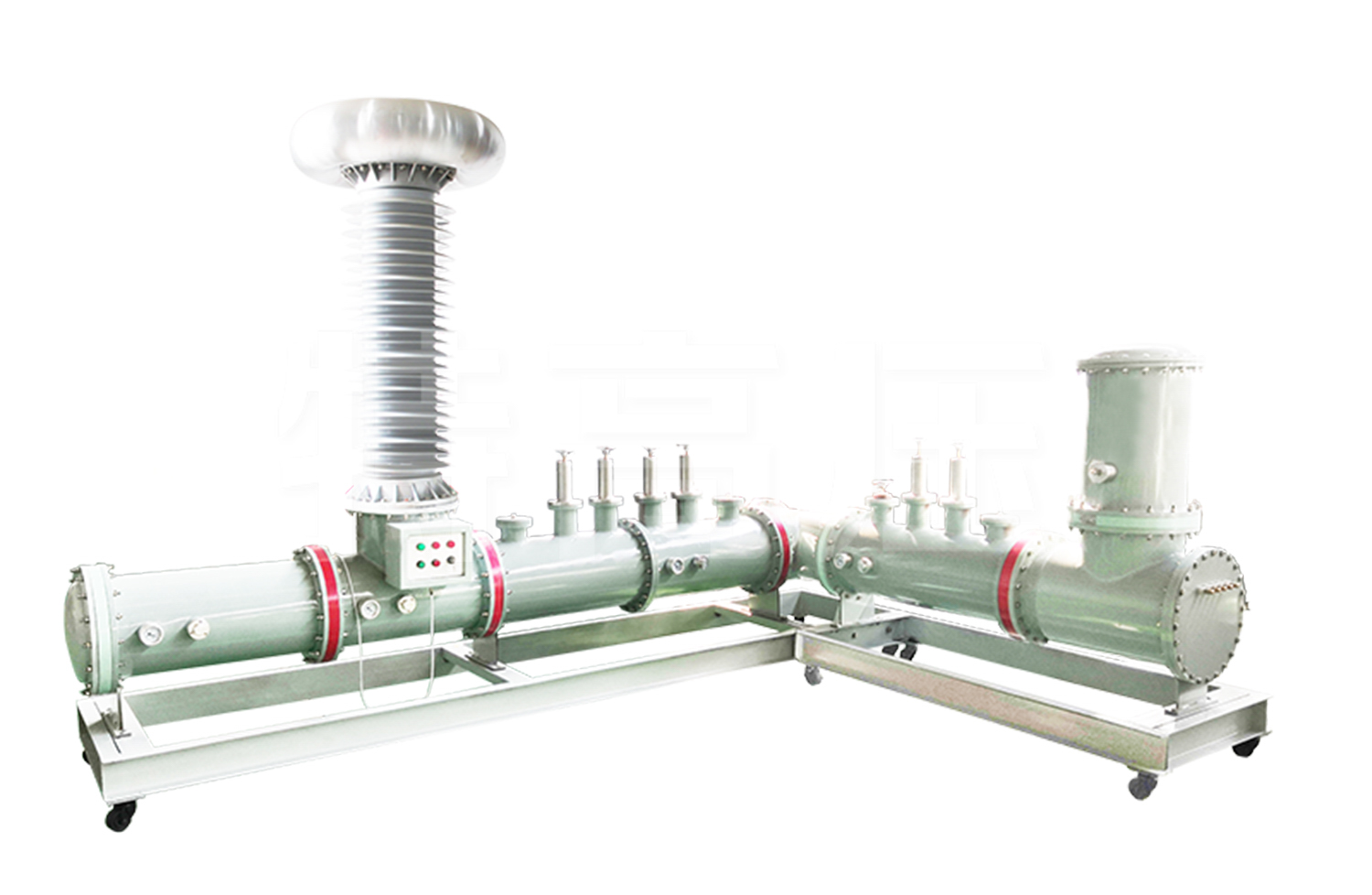

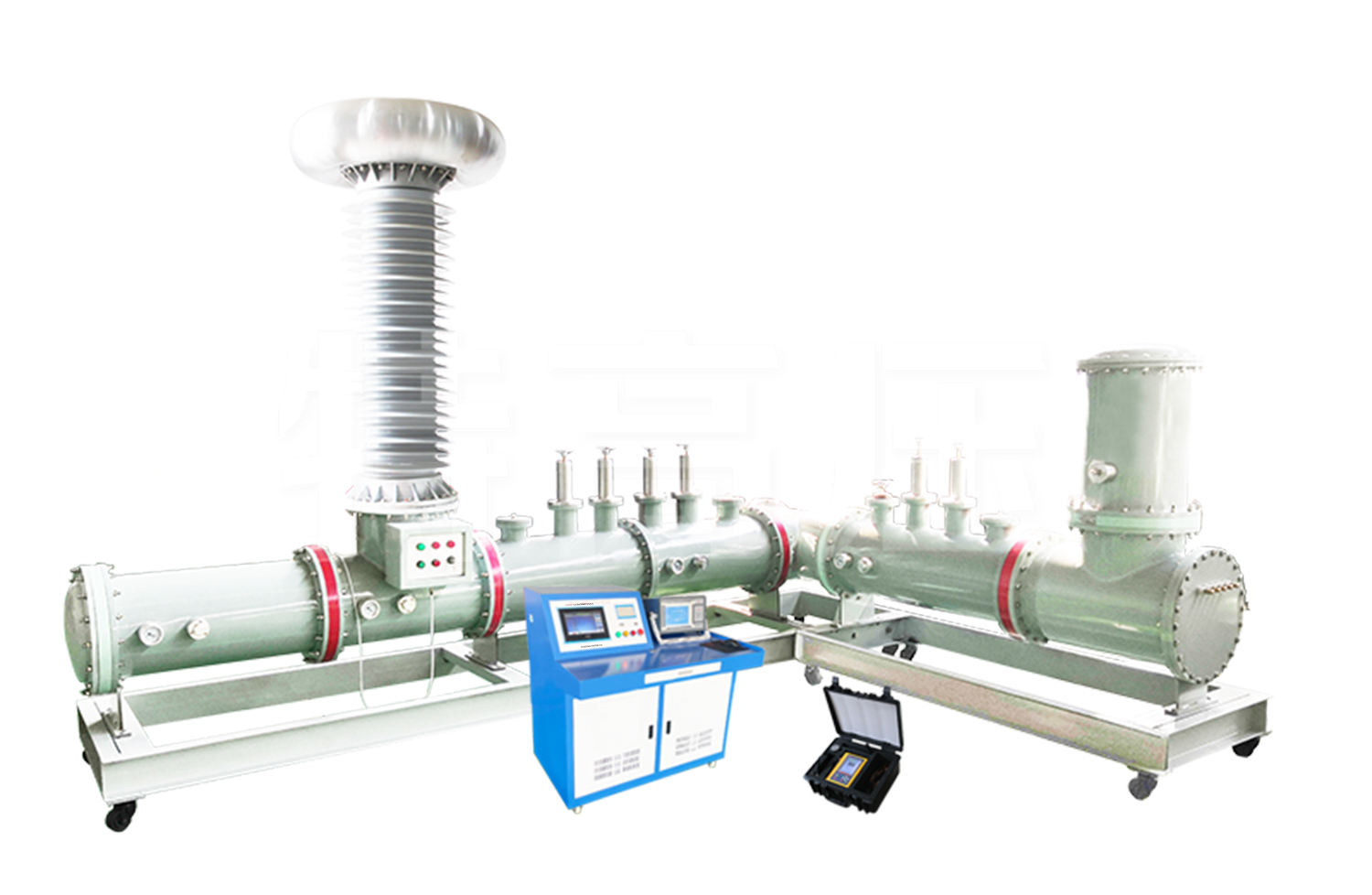

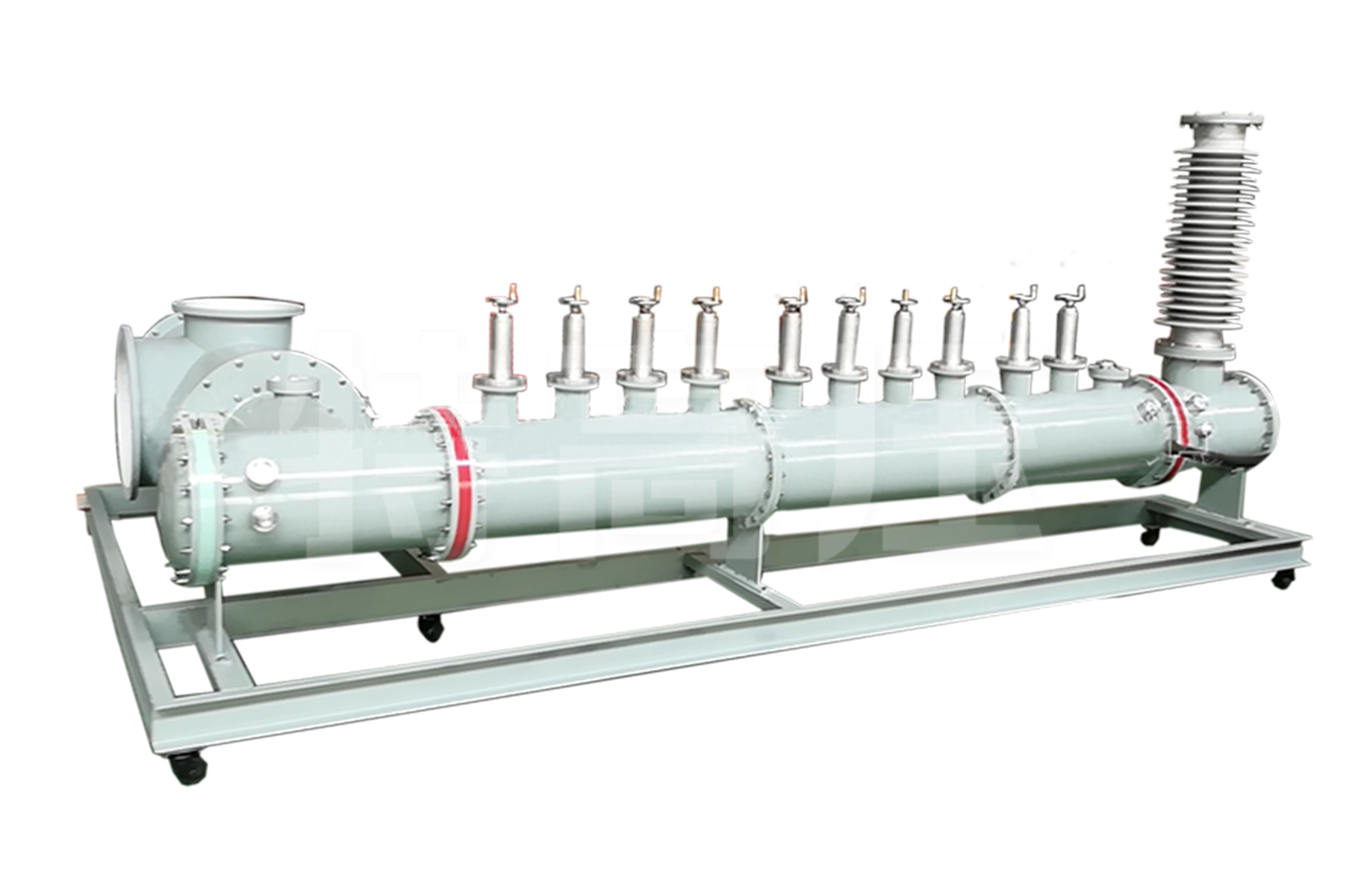

随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质SF6气体推向了电力设备的应用领域。由于SF6气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。我公司经过多年的努力，研究成功了充气式 SF6 电力运行 GIS 无局放故障模拟试验装置，该装置是可以模拟电力充气式 SF6，GIS 设备运行中内部各故障或内部高压元器件老化导致放电故障现象，是各电力科研机构、电力高等院校进行科学研究、教学，各无局放测试仪厂家进行仪器考核的重要试验设备。
产品别称：GIS局部放电信号发生装置，GIS绝缘缺陷模拟实验装置
产品参数
（1)高压无局放变压器
| 额定电压 | 100kV |
| 额定容量 | 5kVA |
| 输入电压 | 220V |
| 输入电流 | 22.7A |
| 高压电流 | 0.05A |
| 额定电压下的局部放电量 | ≤3PC（整体系统考核） |
耦合电容器
| 额定电压 | 100KV |
| 额定电容量 | 100pf |
| 额定电压局部放电量 | ≤3PC |
| 放电模型 | 放电模型配置有颗粒放电 |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1.该设备体积小可用最小的空间
- 2.组件重量轻。
- 3.具有能够承受长距离运输的坚固耐用结构
- 4.可以在无屏蔽试验环境下完成各种试验
- 5.所有高压部分全部封装在密闭的空间中保证了试验人员的高安全性
- 6.宽范围的应用，加装套管能进行常规设备的耐压试验。
- 7.内置高压测量和局放耦合电容器
- 8.全套设备局放小于 3pC.保证试验数据的准确性
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
