有线通信电缆和电力输电缆线路维护的重要测试工具
闪测仪 参考标准：DL/T 849.1-2004
定点仪 参考标准：DL/T 849.2-2004
路径仪 参考标准：DL/T 849.3-2004
- 高品质：关键部件全部采用进口元件，保证测试结果精准度
- 安全可靠：采用新型电流取样器，一种全新的取样方法
注：关于产品购买、技术维护等服务，欢迎致电!

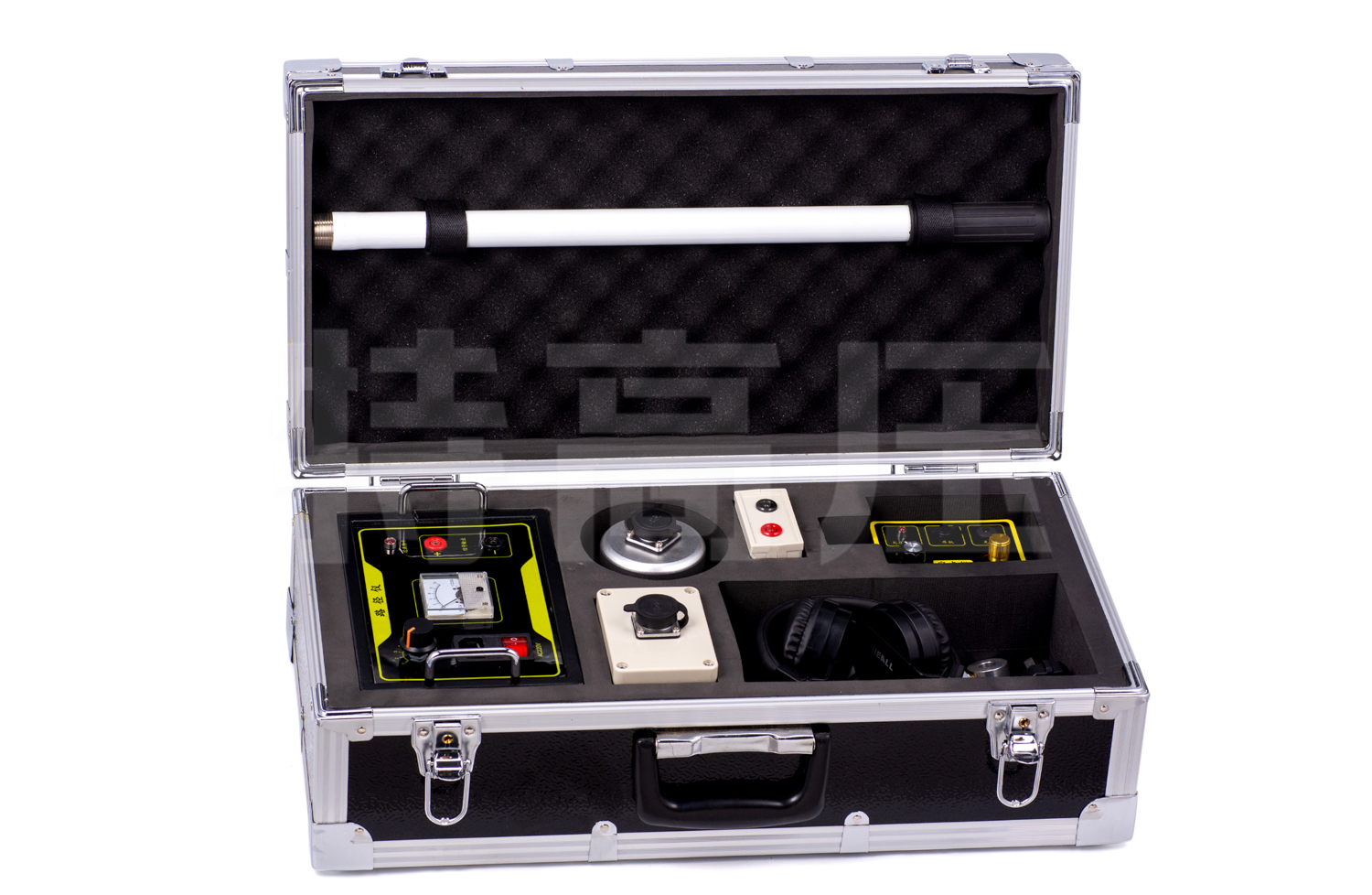

电缆故障测试仪是我公司根据用户要求，从现场使用考虑，精心设计和制造的全新一代便携式电缆故障测试仪器。它秉承我们一贯高科技、高精度、高质量的宗旨，将电缆测试水平提高到一个新境界。

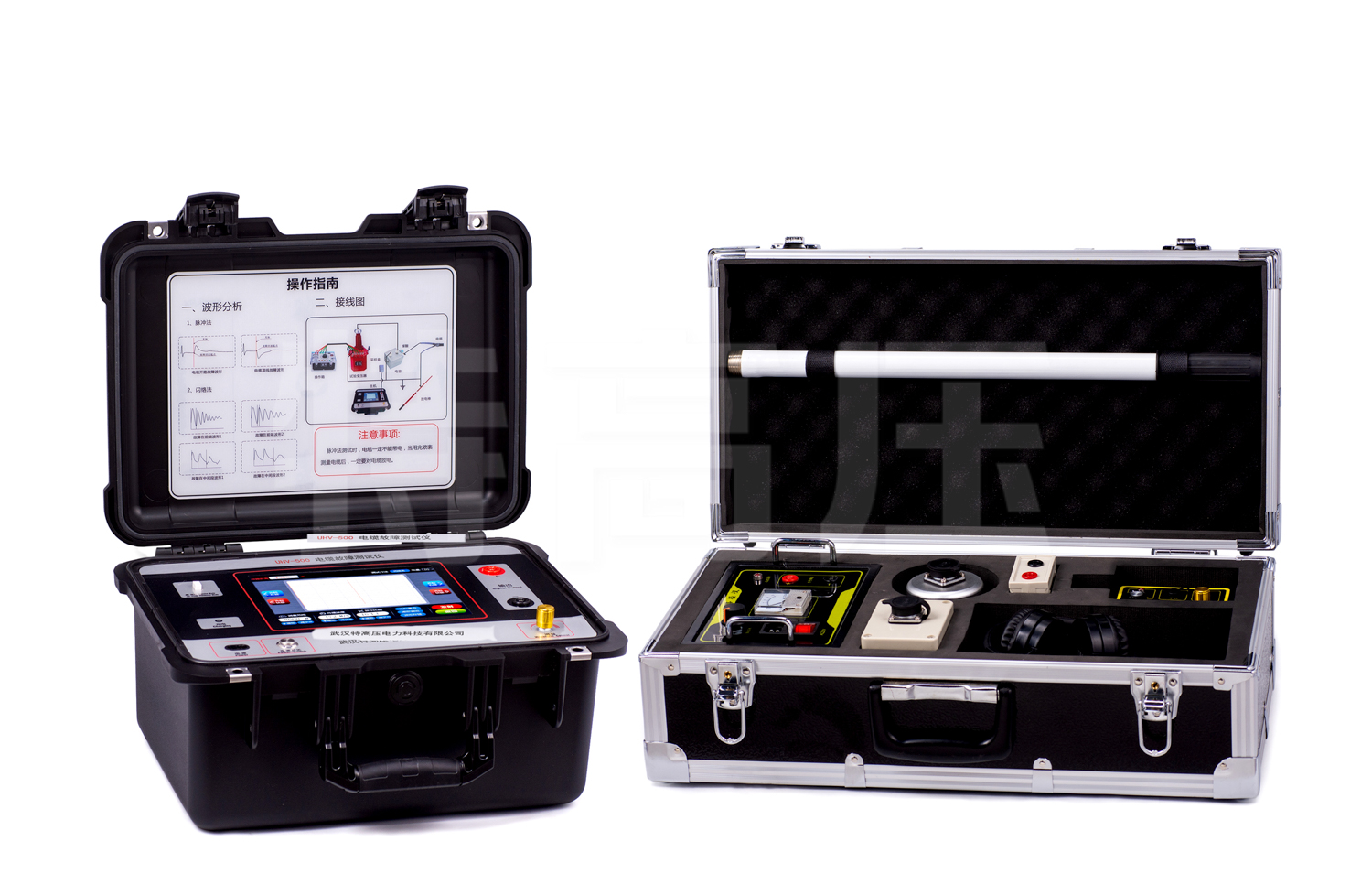

整套电缆故障测试仪由闪测、寻迹、定点三大部分组成。
电缆故障测试仪可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测电缆的故障点位置、电缆长度和电缆的埋设路径及埋深。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。仪器采用汉字系统，高清晰度显示，界面友好。
电缆故障测试仪（路径仪、定点仪）采用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，应用了先进的声磁同步法，用数字显示故障点与传感探头间的距离，极大地消除了定点时的盲目性。对电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可精确显示故障距离及方向，毫不费力地快速确定故障位置。另外，应用工频自适应对消理论及高Q工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。利用声磁同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，利用16kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅16kHz信号源时电视机行频对定点仪的干扰。
产品别称：电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪、电缆故障测试仪
产品参数

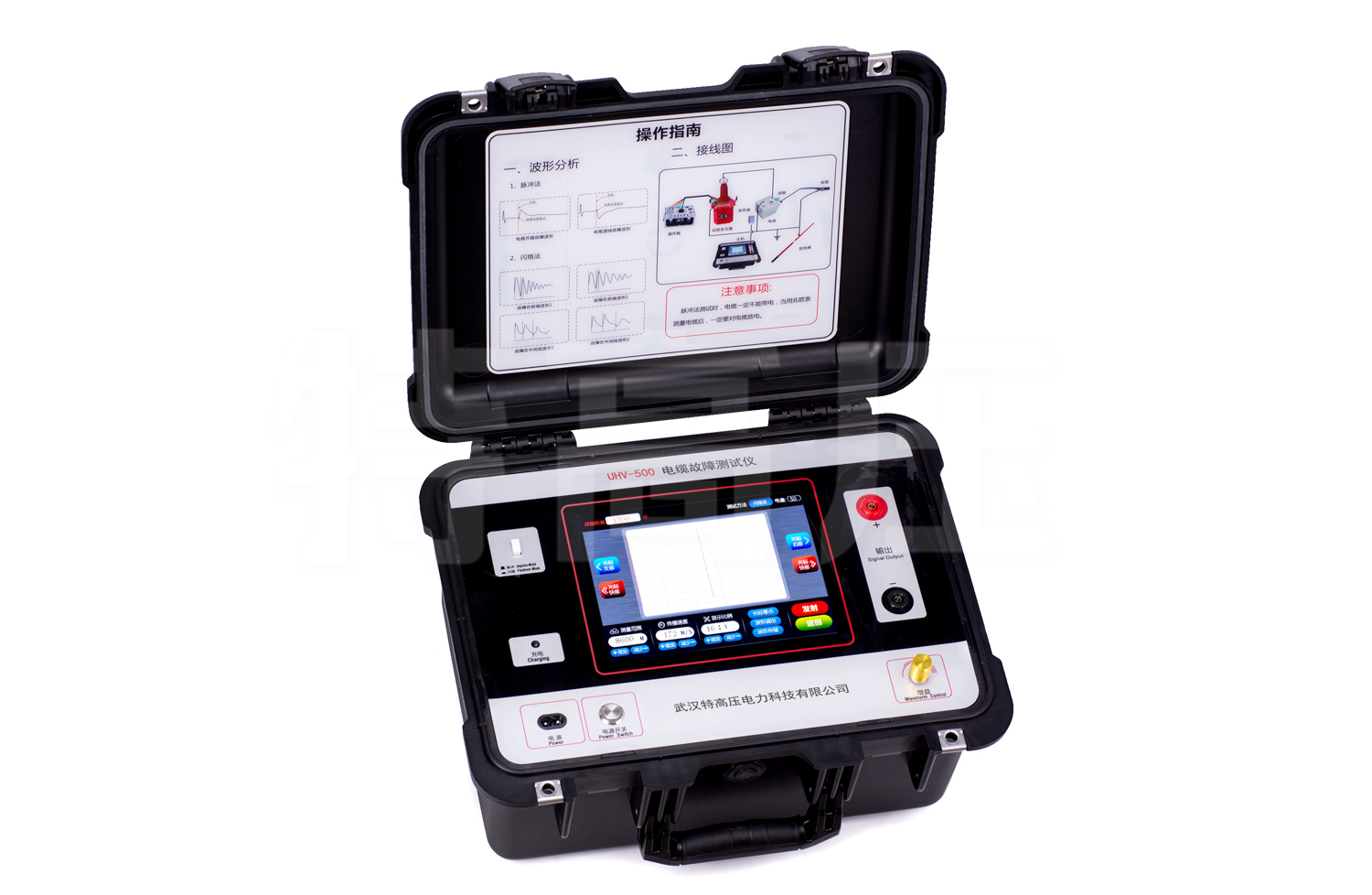

电缆故障测试仪 (闪测仪)
| 环境温度 | －10℃～40℃ |
| 测量误差 | 粗测误差±1% |
| 测试距离 | 最长16km |
| 最短测试距离（盲区） | 1～3m |
| 采样速率 | 25MHz |
| 电源与功耗 | 交流或机内直流供电；AC 220V±10%，功耗不大于10W；DC 6V/7AH，功耗不大于6W |
| 机内发送脉冲宽度与幅度 | 0.2μs，100～120V；2μs，150～160V |
| 工作方式 | 低压脉冲、直流高压闪测及冲击高压闪测法 |
| 显示分辨率 | V/50米、V为传播速度m/μs |
| 显示方式 | 320×240 LCD液晶带背光显示 |
| 质 量 | 6kg |
| 体 积 | 500×300×195mm3 |

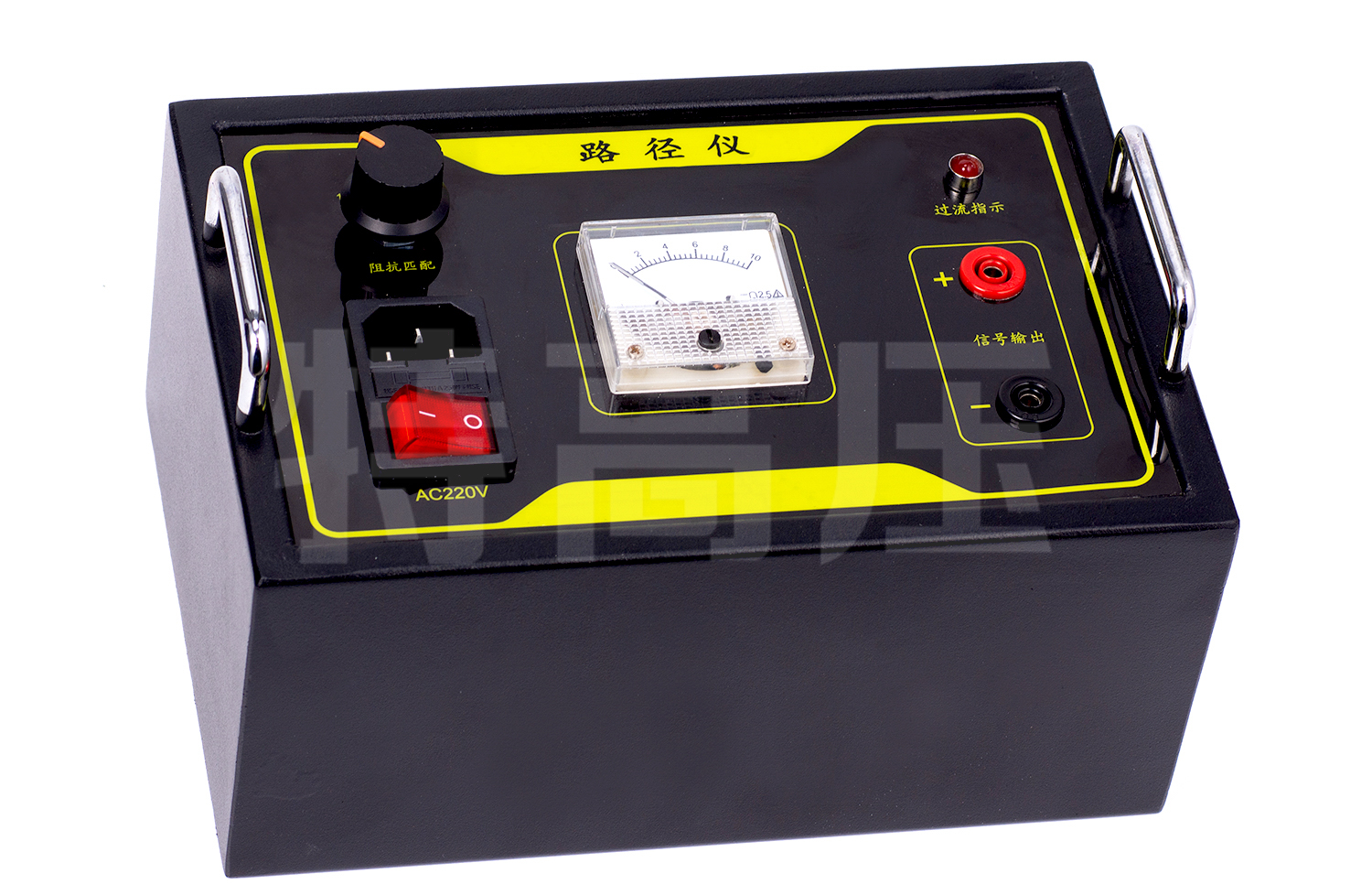

路径仪
| 工作方式 | 输出－固定频率断续方波信号 |
| 输出功率 | Pomax≥100W |
| 输出阻抗 | 1Ω－∞ |
| 输出信号频率 | 16kHz |
| 输出信号幅度 | 15V-340V |
| 路径仪发射机电源 | AC220V±10℅ |
定点仪
| 粗测误差 | 小于10% |
| 定点误差 | <±10cm |
| 电磁通道增益 | >110dB (30万倍) |
| 电磁通道接收机灵敏度 | <5μV |
| 声音通道音频放大器增益 | <120dB (信噪比4:1时100万倍) |
| 50Hz工频抑制度 | >40dB (100倍) |
| 功耗 | <120mA (0.7W) |
| 埋深探测 | ≦3m |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、电缆故障测试仪（闪测仪）
- （1）使用范围广：用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪络性故障。亦可用于测量电缆长度以及测量电波在电缆中的传播速度。
- （2）携带方便：主机采用锂电池供电、轻巧、便于携带、方便野外测试和矿井电缆测试。
- （3）人机界面友好：采用了大屏幕 320×240 点阵汉字图形界面，高亮度图形清晰美观，操作简单，抗干扰性强。
- （4）安全可靠：采用新型电流取样器，一种全新的取样方法，具有接线简单，波形直观容易分析，与高压完全隔离，对主机、操作人员绝对安全的特点。
- （5）高品质：关键部件全部采用进口元件，保证测试结果精准度。
- （6）外观精美：采用坚固且耐磨性强的材料，使仪器的整体质感和使用寿命更长。
- 2、路径仪
- （1）静态漂移低：核心元器件采用进口元件，性能可靠。
- （2）输出功率大：内部采用精密大功率管，保证输出信号功率够大，不易衰减。
- （3）保护功能完善：仪器内部保护电路齐全，具有过压、过流等保护功能。
- 3、定点仪
- （1）携带方便：内置可充电电池供电，适用于各种场合。
- （2）定位精度高：采用石英晶体振荡器，高速信号处理芯片进行信号采样与处理，具有声磁同步功能，保证定位精度准确、可靠。
- （3）抗干扰能力强：在严重干扰条件下，仪器仍能保证良好性能，工作稳定。
- （4）接收灵敏度高：采用特殊制作工艺，传输距离增加，仪器仍能清晰接收信号。
