用于高压开关柜、环网柜、变压器、GIS等设备的绝缘状态检测与评估
参考标准：GB/T 7354-2018
- 测试带宽范围为30kHz ~ 2.0GHz
- 提供时域波形、PRPD、PRPS等多种放电图谱
- 采用非侵入式检测方式，测试过程中无需停电
注：关于产品购买、技术维护等服务，欢迎致电!

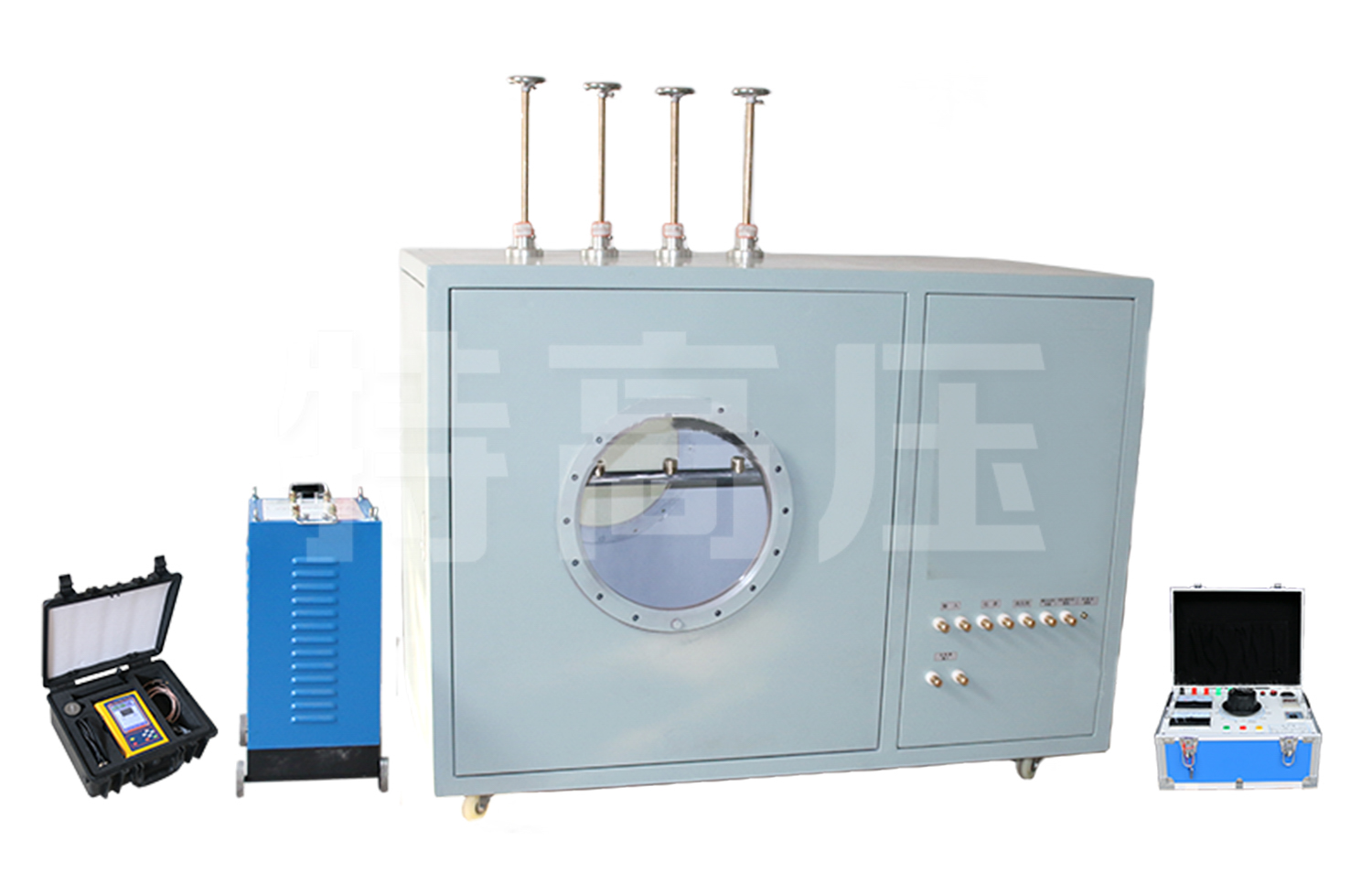

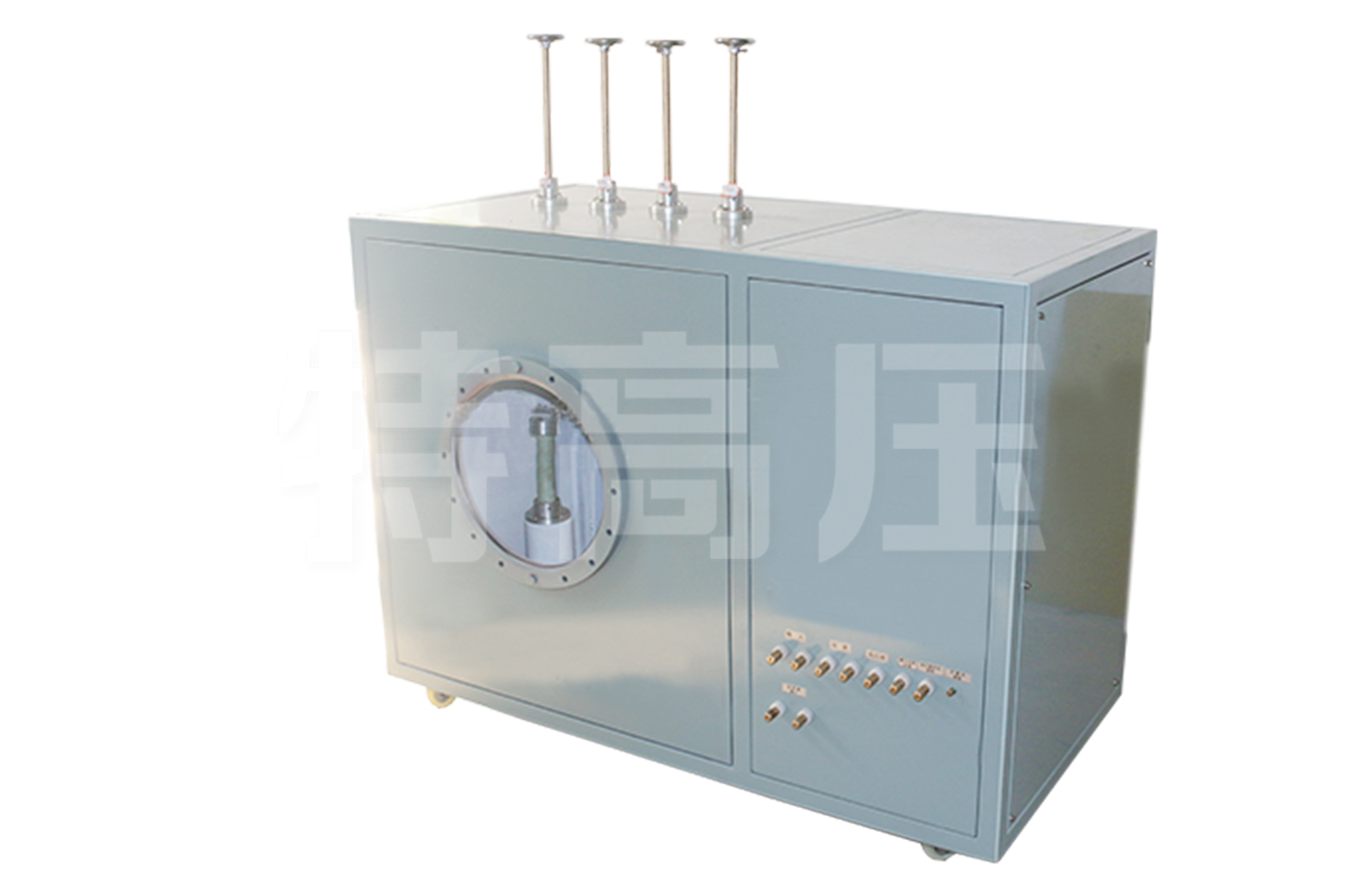

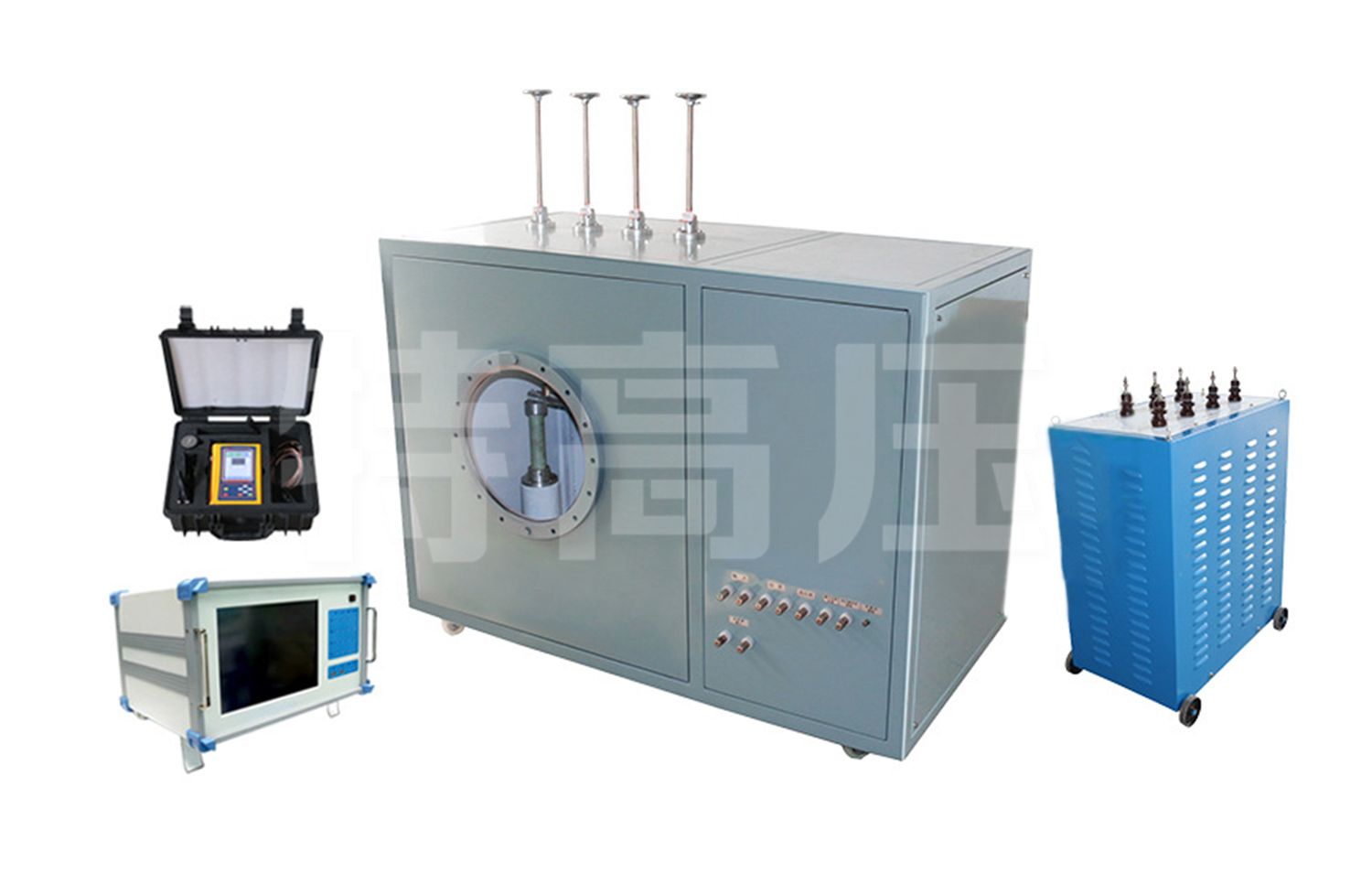

开关柜模拟实验控制装置组成部分：包括断路器模拟装置,控制器和控制盒
控制盒包括盒体,控制按钮和信号装置,控制按钮和信号装置
体积小，无需大型试验装置，节省成本
适用于大批量的模拟开关柜实验
可对控制盒上的各元件进行直观控制,安装及固定灵活,体积小,无需笨重的试验台.

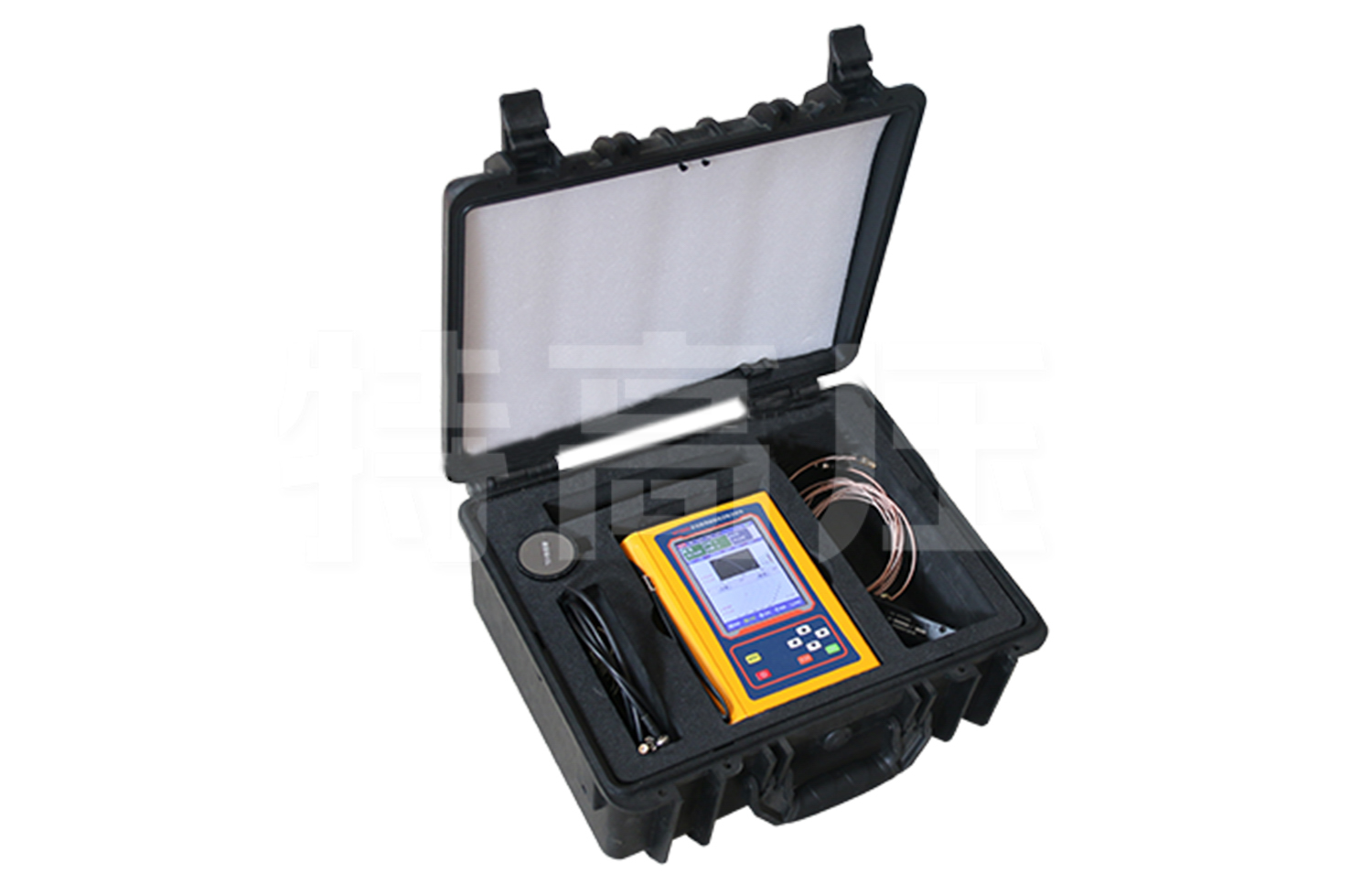

产品别称：开关柜局部放电巡检仪、GIS局部放电巡检仪、变压器局部放电巡检仪、电缆局部放电巡检仪、架空线路放电巡检仪、局部放电检测仪、超声波局部放电检测仪、局部放电测试仪、局放仪、局放检测仪
产品参数
技术参数
| 参数 | 值 |
| 额定电压 | 30kV |
| 额定电容量 | ≤100pF |
| 额定容量 | 3kVA～20kVA |
| 试验频率 | 30Hz～300Hz |
| 输入电压 | 0～220V |
| 仪表电压 | 0～100V |
| 局放水平 | ≤1PC |
| 工频耐压水平 | 30kV/1min |
| 模拟放电类型 | 尖端放电、颗粒放电、沿面放电、气隙放电、悬浮放电 |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、真实性好：按实体开关柜设计，真实模拟开关柜内部的各种局放故障。
- 2、故障模拟：可模拟开关柜尖端、悬浮、气隙、颗粒、沿面等放电类型，多种放电可复合产生。
- 3、放电可控：可任意选择放电种类，控制各放电信号的起始电压、熄灭电压和放电强度。
- 4、检测多样化：可为脉冲电流、特高频、超声波、暂态地电压等技术检测提供试验平台。
- 5、计量传递：内建脉冲电流法相关耦合、校验单元，可同步检测实验装置的局放水平，作为仪器考核的依据。
- 6、稳定性好：各放电模块可重复使用，放电特征稳定。
- 7、可视化：内置红外视频探头，方便观察内部状态，捕捉放电视频。
- 8、操作便捷：各类故障的产生及消失，可在装置外直接调控。
- 9、安全可靠：升压设备内置，高压与外界隔离，操作安全可靠。
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
