适用于电力部门现场试验高压发生专用配套设备
参考标准：DL/T 848.1-2004，DL/T 474.2-2018
- 可靠的过压、过流及零位合闸保护功能
- 0.75倍输出电压指示精度
- 电力变压器的直流耐压试验及泄漏电流测量
注：关于产品购买、技术维护等服务，欢迎致电!
产品简介
产品参数
产品特征
产品视频
产品图集
资质证书
联系我们

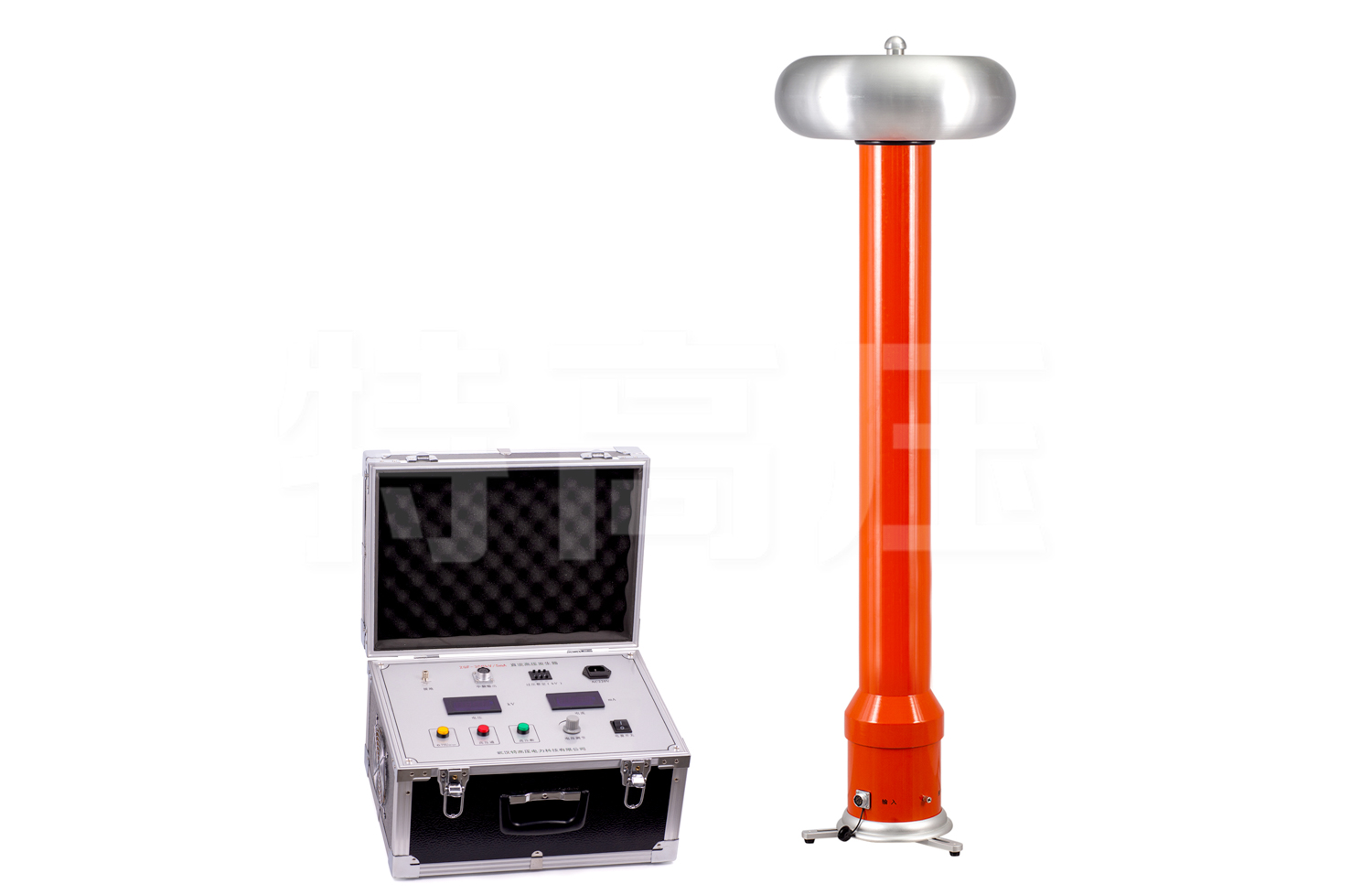

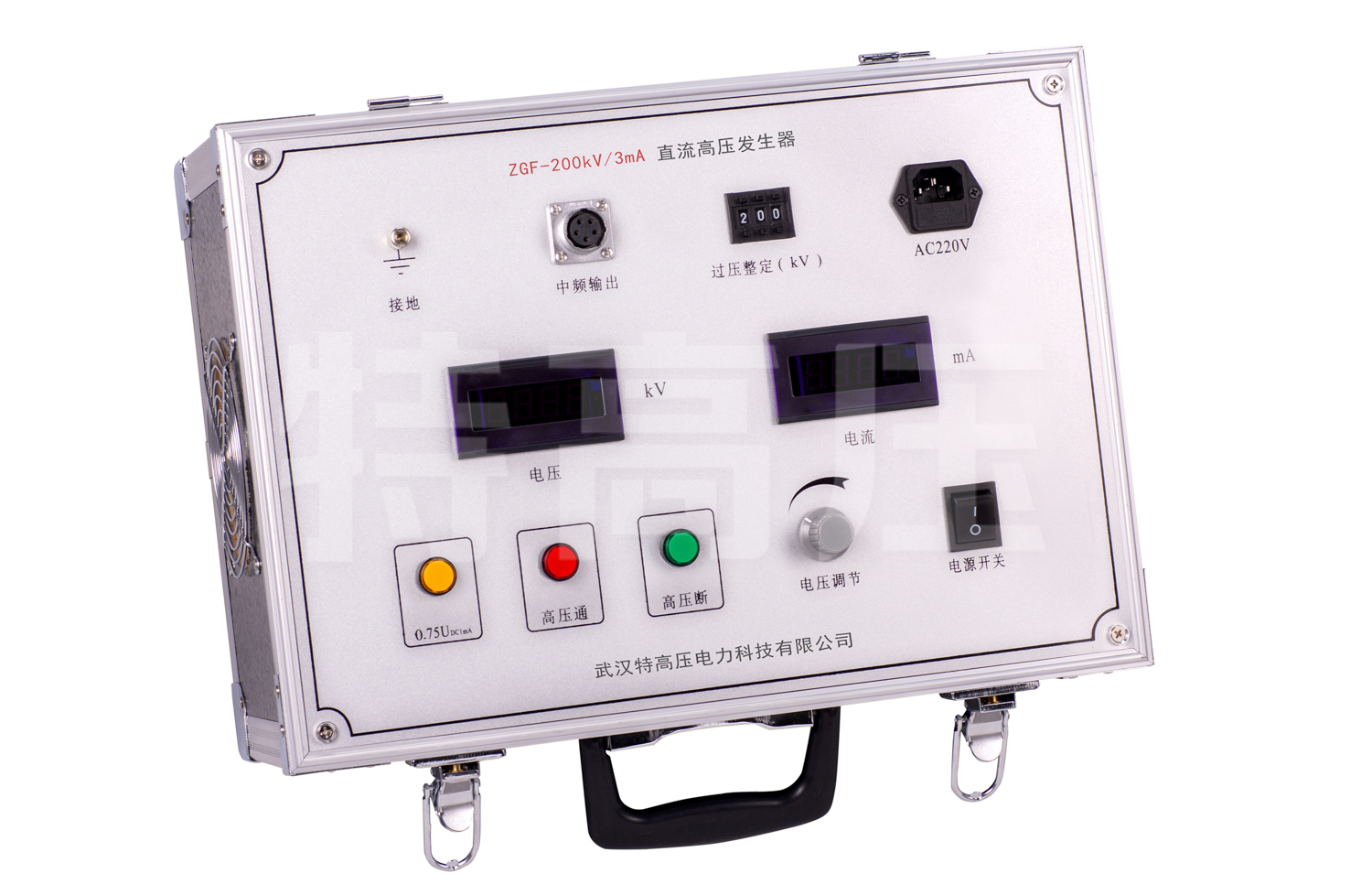

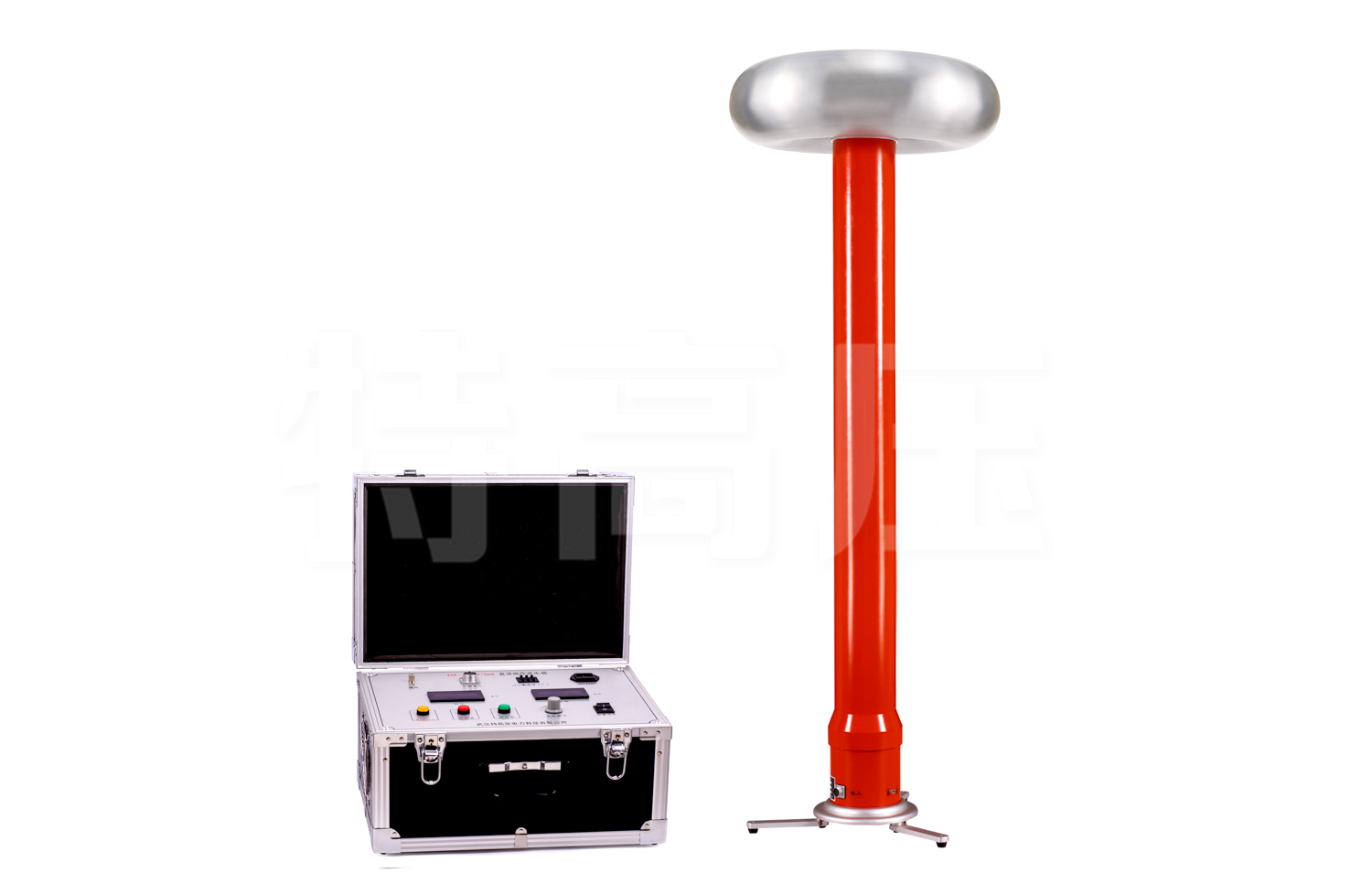

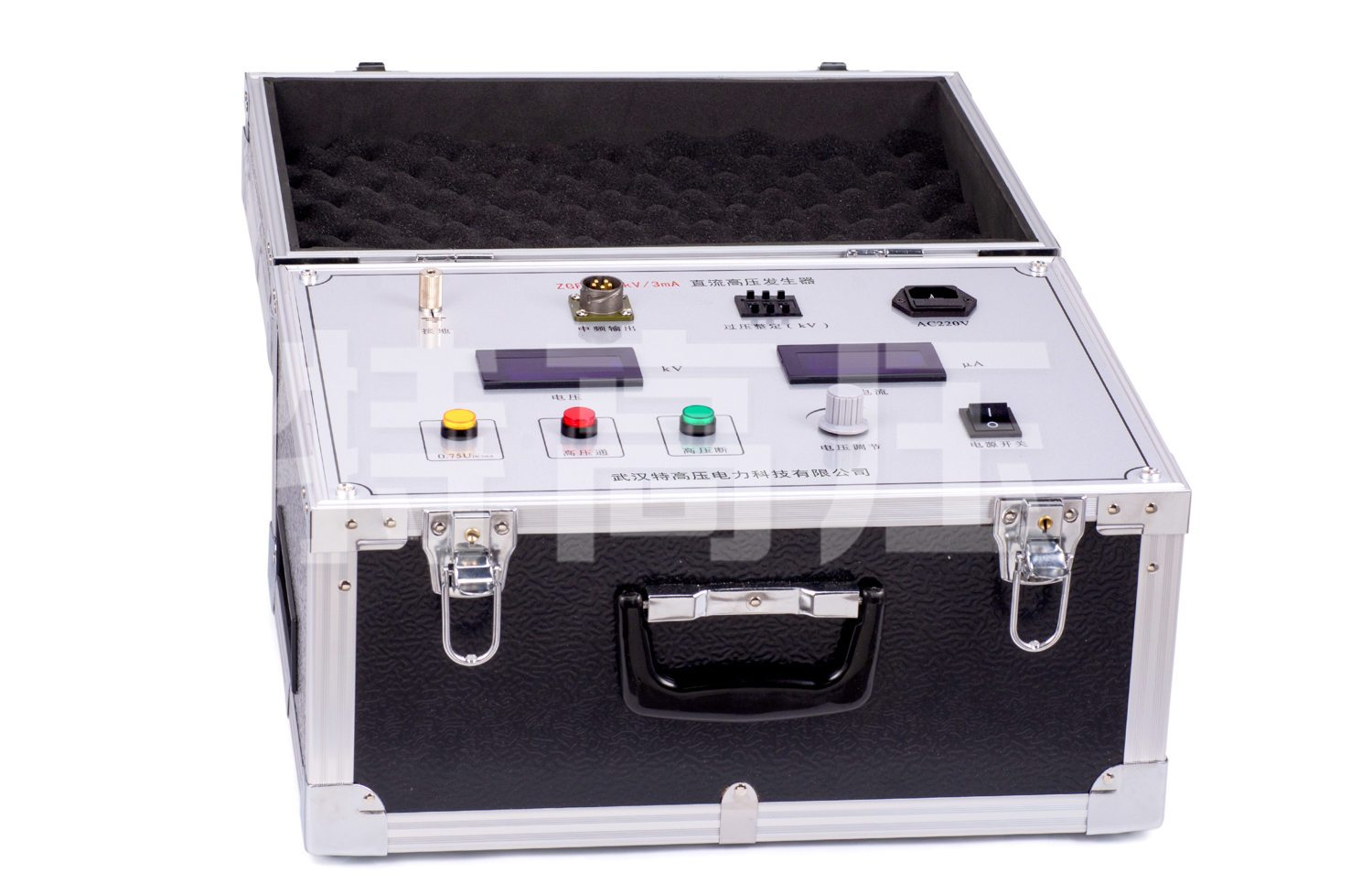

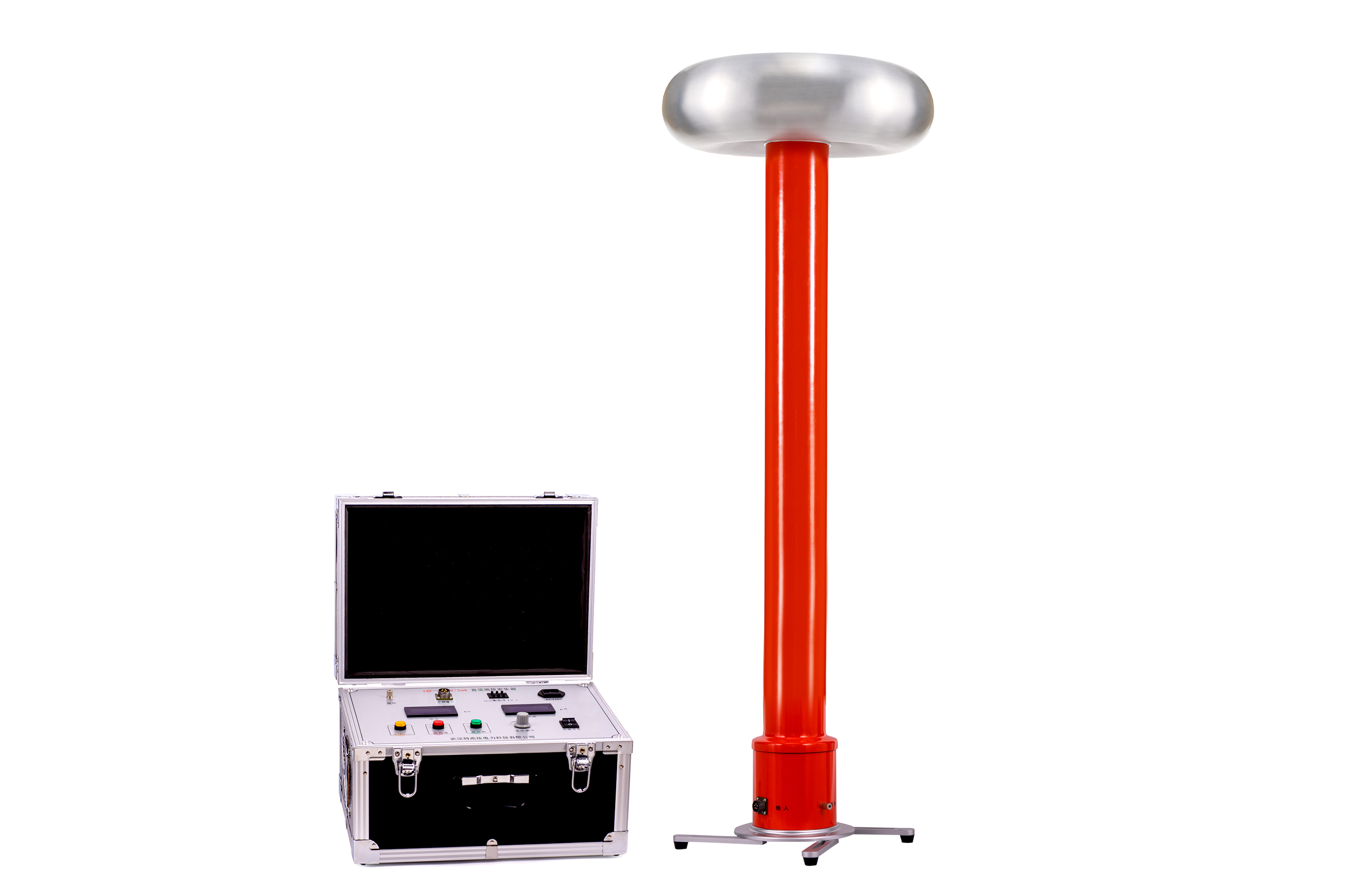

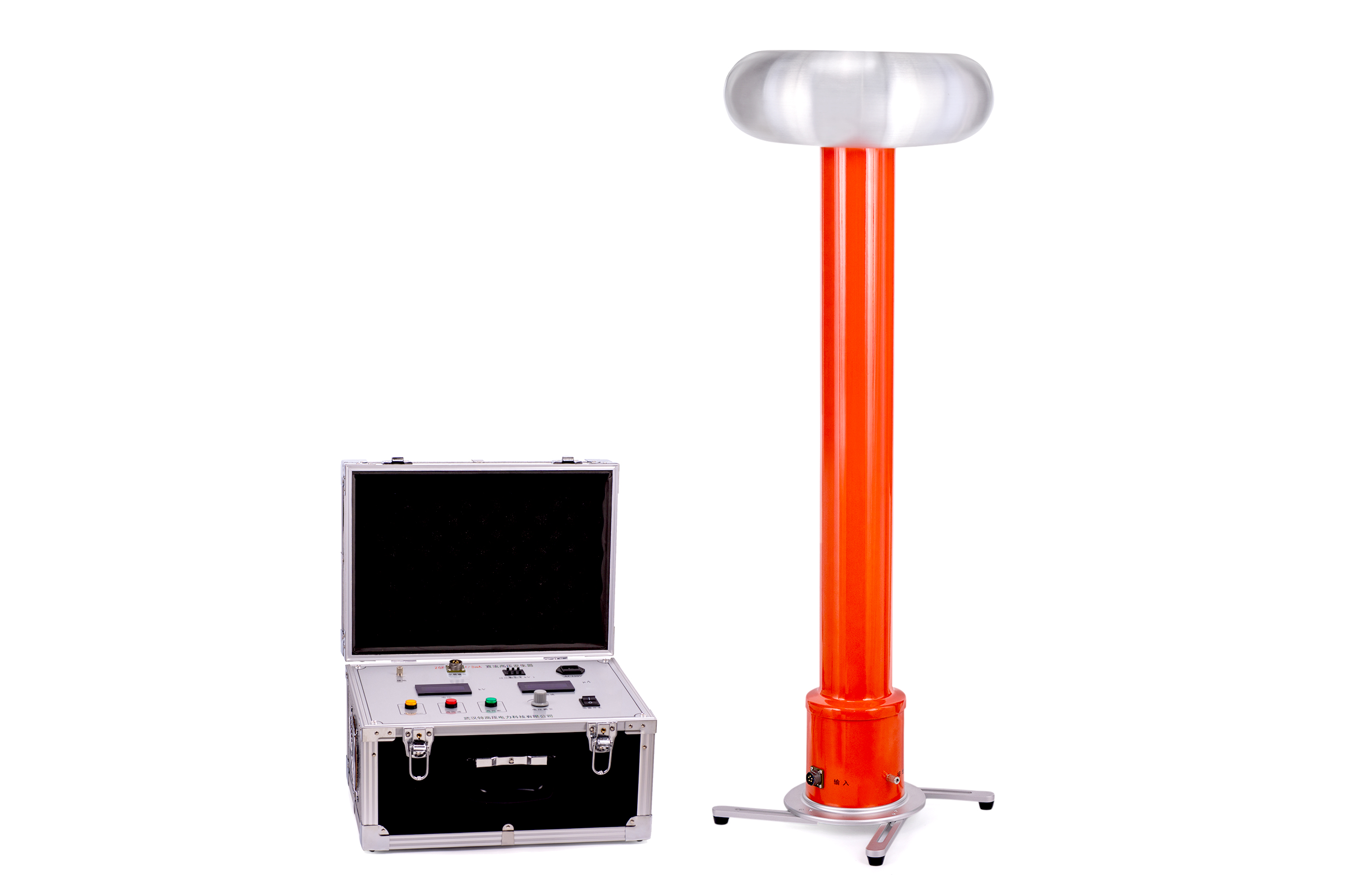

ZGF系列直流高压发生器采用了高频倍压电路，应用了先进的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能优越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。
产品别称：直流高压发生器、直高发、高压发生器、中频直流高压发生器、便携式直流高压发生器、zgf直流高压发生器、工频高压发生器、高压发生器直流高压发生器
适用范围
- 1、精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
- 2、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高。
- 3、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全。
- 4、采用最先进技术、工艺制造，率先应用中频倍压电路，采用最新的 PWM 高频脉宽调制技术和大功率 IGBT 器件，从而使输出高压稳定度更高，纹波系数更小。
- 5、增设高精度 0.75UDC1mA功能，为做氧化锌避雷器测量带来极大的方便。
- 6、过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为 kV，一目了然。
- 7、故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速完全关断直流主回路，从而最大的保护仪器不受损伤。
- 8、倍压筒采用新型材料，轻巧、坚固。底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强。
- 9、机箱采用铝合金机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用。
产品参数
技术参数
| 规格参数 | 60/2 | 60/3 | 60/5 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 | 400/2 | 400/3 | 400/5 |
| 额定电压（kV） | 60 | 60 | 60 | 200 | 200 | 200 | 300 | 300 | 300 | 400 | 400 | 400 |
| 额定电流（mA） | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 |
| 额定功率（W） | 120 | 180 | 300 | 400 | 600 | 1000 | 600 | 900 | 1500 | 800 | 1200 | 2000 |
| 控制箱质量（kg） | / | / | / | 5.5 | 6.0 | 6.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.8 |
| 倍压筒质量（kg） | / | / | / | 8.7 | 9 | 9 | 24 | 24 | 24.5 | 33.5 | 33.5 | 33.5 |
| 倍压筒高度（mm） | 440 | 440 | 440 | 970 | 970 | 970 | 1250 | 1250 | 1250 | 1650 | 1650 | 1650 |
| 电压精度 | ±(1.0%读数＋2 个字) | |||||||||||
| 电流精度 | ±(1.0%读数＋2 个字) | |||||||||||
| 纹波系数 | ≤0.5% | |||||||||||
| 电压稳定度 | 电源电压变化±10%时≤1% | |||||||||||
| 过载能力 | 空载电压可超出额定电压 10%使用 10 分钟 | |||||||||||
| 最大充电电流为 1.25 倍额定电流 | ||||||||||||
| 电源 | 单相交流 50Hz 220V±10% | |||||||||||
| 工作方式 | 间断使用：额定负载 30 分钟 | |||||||||||
| 1.1 倍额定电压使用：10 分钟 | ||||||||||||
| 工作环境 | 温度：-10℃～+40℃ | |||||||||||
| 相对湿度：室温为 25℃时不大于 85%（无凝露） | ||||||||||||
| 海拔高度：1500 米以下 | ||||||||||||
| 带电容负荷能力 | 被试品电容量无限制 | |||||||||||
| 可用 1.5 倍的额定电流充电 | ||||||||||||
| 结构特点 | 电气绝缘倍压筒 | |||||||||||
| 空气绝缘、无泄漏之虑 | ||||||||||||
| 操作箱特点 | 高精度 0.75UDC1mA单触按钮（精度≤1.0%），适合氧化锌避雷器试验 | |||||||||||
| 过压保护采用数字拨码开关，一目了然 | ||||||||||||
| 便携式机箱，现场更方便 | ||||||||||||
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
选型参考
选型参考 – 氧化锌避雷器直流参考电压和泄漏电流试验
| 避雷器额定电压 kV | 10 | 35 | 66 | 110 | 220 |
| 直流参考电压 kV | 28 | 90 | 135 | 168 | 314 |
| 设备选型 kV / mA | ZGF - 60 / 2 | ZGF - 120 / 2 | ZGF - 200 / 2 | ZGF - 200 / 2 | ZGF - 400 / 3 |
选型参考 – 根据变电站电压等级选择
| 变电站电压等级 kV | 10 | 35 | 66 | 110 | 220 | 330 |
| 最高试验电压 kV | 47 | 105 | 135 | 192 | 305 | 大于400 |
| 设备选型 kV / mA | ZGF - 60 / 2 | ZGF - 120 / 2 | ZGF - 200 / 2 | ZGF - 200 / 2 | ZGF - 400 / 3 | ZGF - 800 / 10 |
选型参考 – 根据承修承试资质级别选择
| 承修承试级别 | 5 级 | 4 级 | 3 级 | 2 级 | 1 级 |
| 最高试验电压 kV | 28 | 90 | 168 | 305 | 大于400 |
| 设备选型 kV / mA | ZGF - 60 / 2 | ZGF - 120 / 2 | ZGF - 200 / 2 | ZGF - 400 / 3 | ZGF - 800 / 10 |
选型参考 – 纸绝缘电缆直流耐压和泄漏电流试验试验
| 电缆额定电压 Uo / U kV | 3.6 / 6 | 6 / 6 | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 |
| 直流试验电压 kV | 17 | 30 | 40 | 47 | 105 | 130 |
| 设备选型 kV / mA | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 120 / 3 | ZGF - 200 / 5 |
选型参考 – 橡塑绝缘电缆直流耐压和泄漏电流试验试验
| 电缆额定电压 Uo / U kV | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 | 48 / 66 | 64 / 110 | 127 / 220 |
| 直流试验电压 kV | 26 | 37 | 63 | 78 | 144 | 192 | 305 |
| 设备选型 kV / mA | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 120 / 5 | ZGF - 120 / 5 | ZGF - 200 / 5 | ZGF - 200 / 10 | ZGF - 400 / 5 |
选型参考 – 自容式充油电缆主绝缘直流耐压和泄漏电流试验试验
| 电缆额定电压 Uo / U kV | 48 / 66 | 64 / 110 | 127 / 220 | 190 / 330 | 290 / 500 |
| 直流试验电压 kV | 175 | 275 | 475 | 585 | 775 |
| 设备选型 kV / mA | ZGF - 200 / 3 | ZGF - 300 / 3 | ZGF - 500 / 5 | ZGF - 600 / 5 | ZGF - 800 / 10 |
产品特征
- 1、直流高压发生器具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好
- 2、具有过压、过流、零压启动和故障保护功能，电压保护值可整定，显示直观
- 3、电压、电流采用数码显示，且通电源就有读数，方便监视输出状态
- 4、具有0.75倍电压换算，方便测试氧化锌避雷器
- 5、产品结构紧凑、体积小、携带方便
产品视频

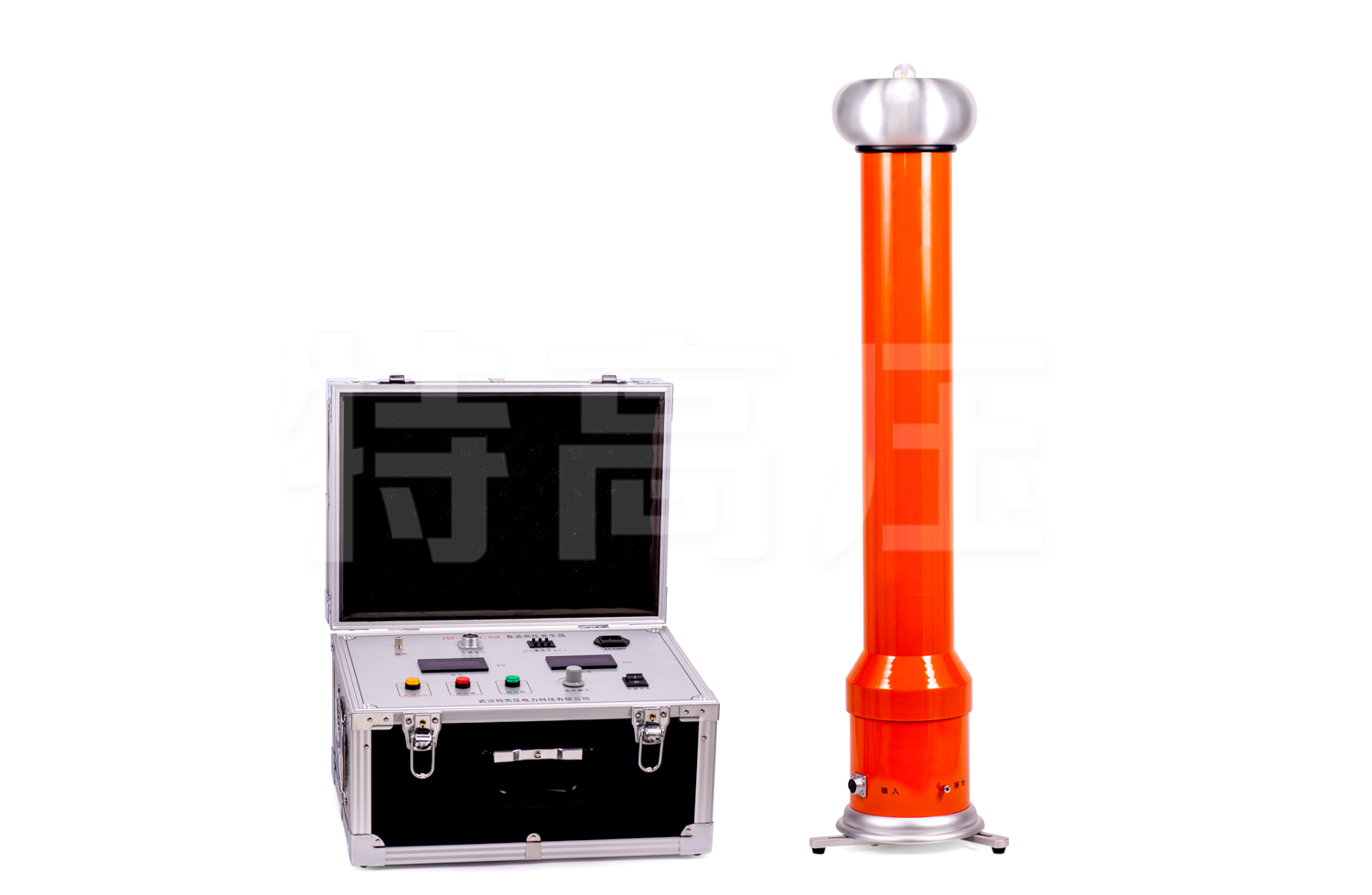

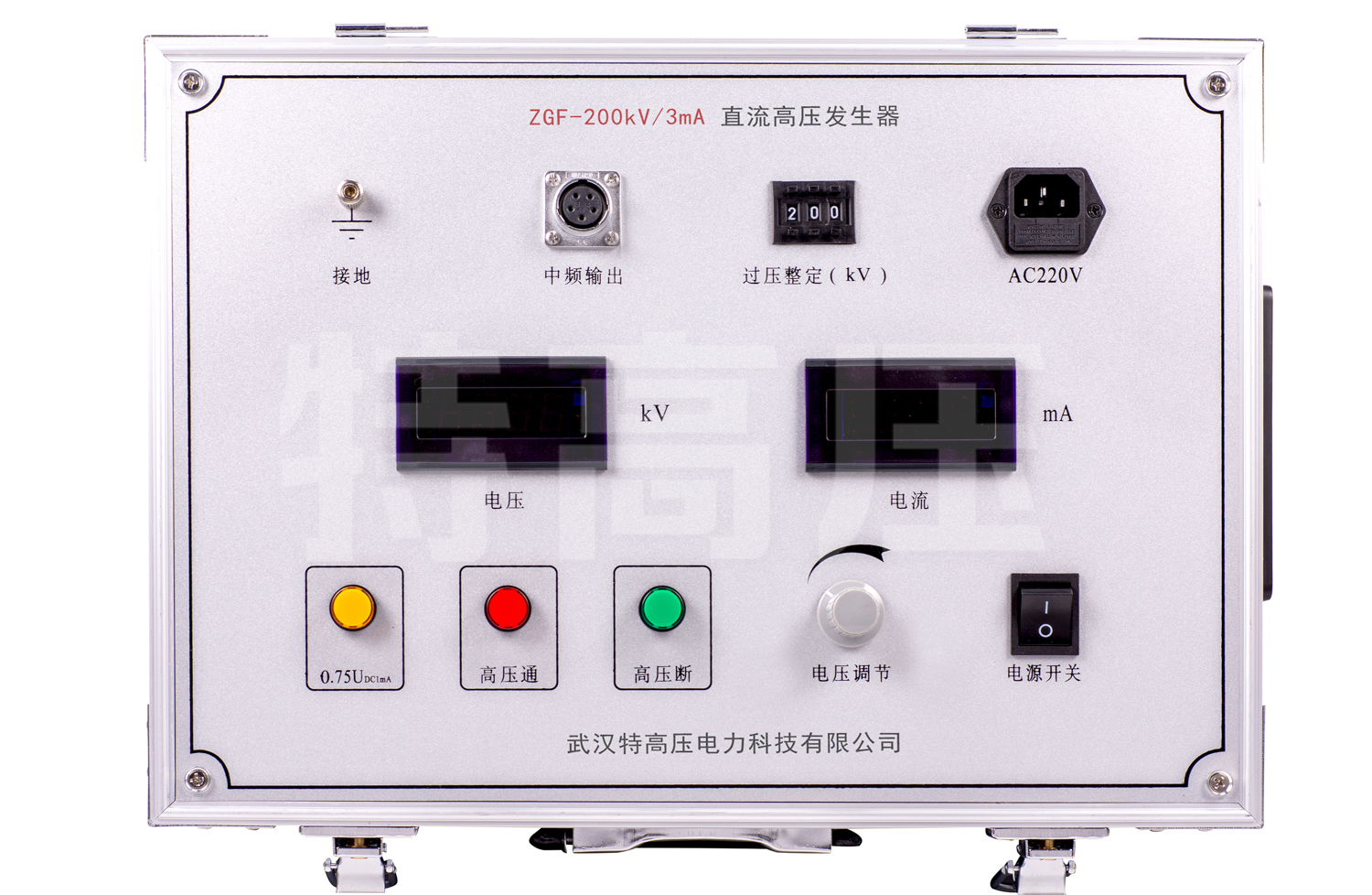

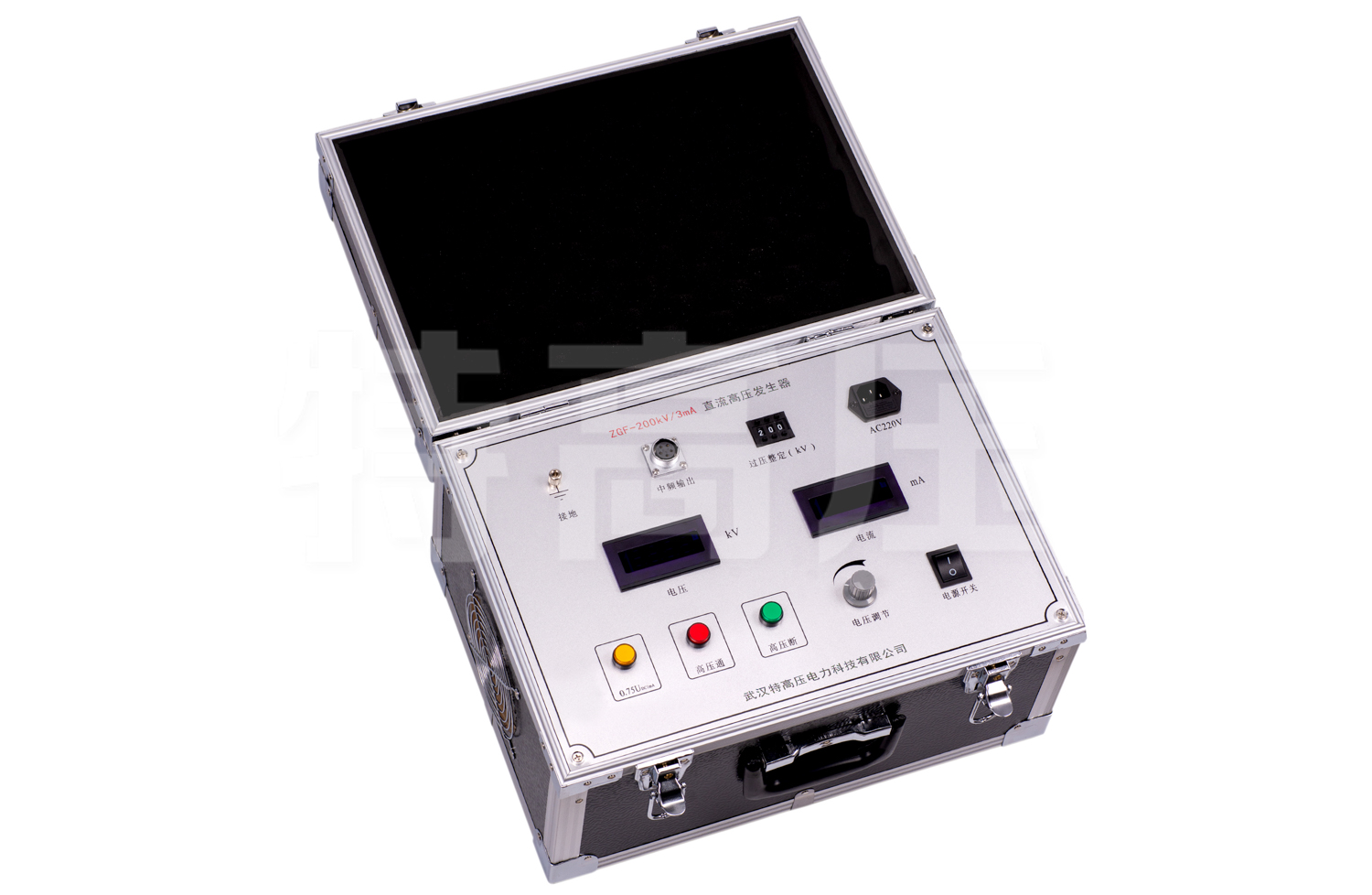

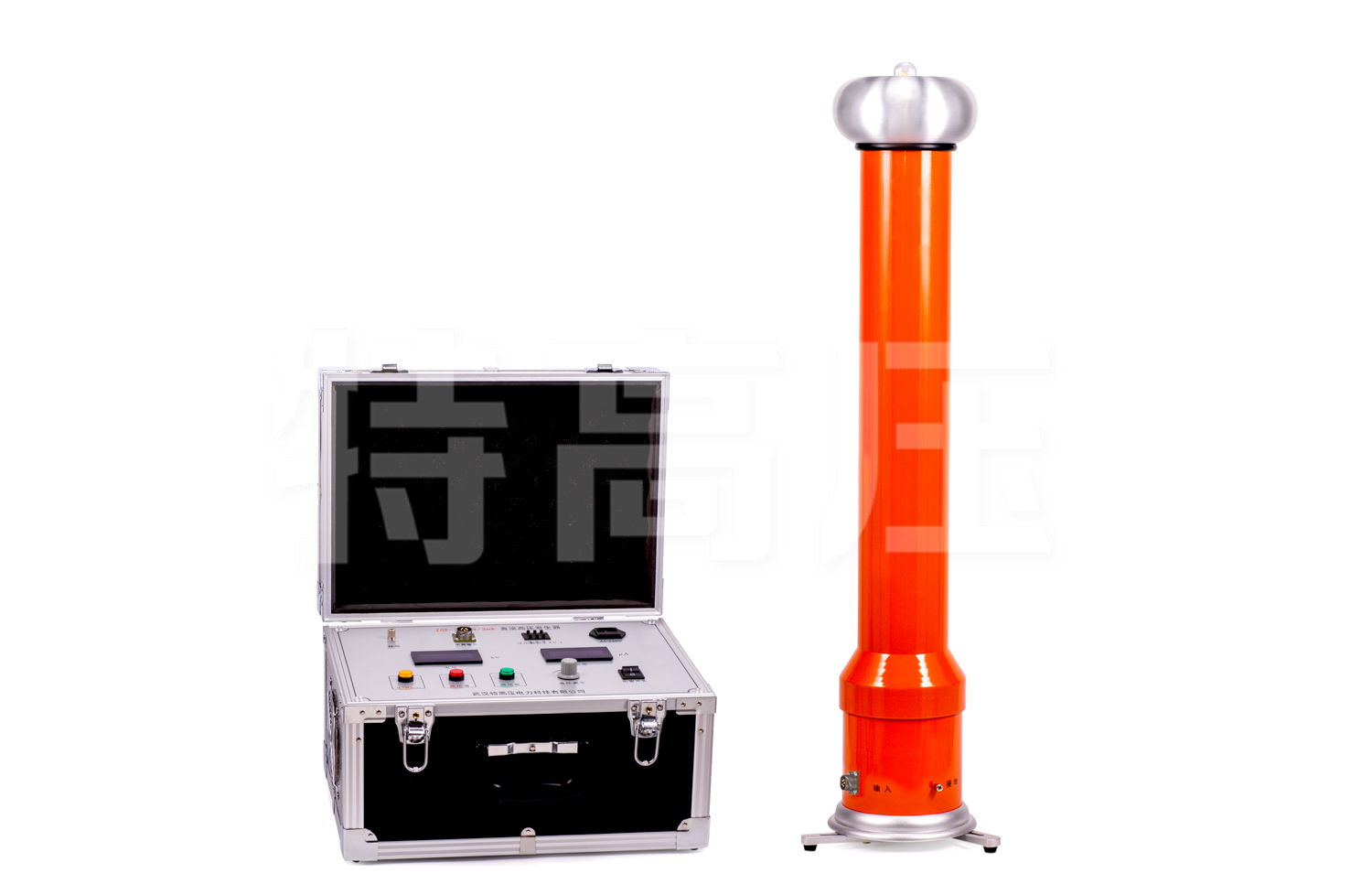

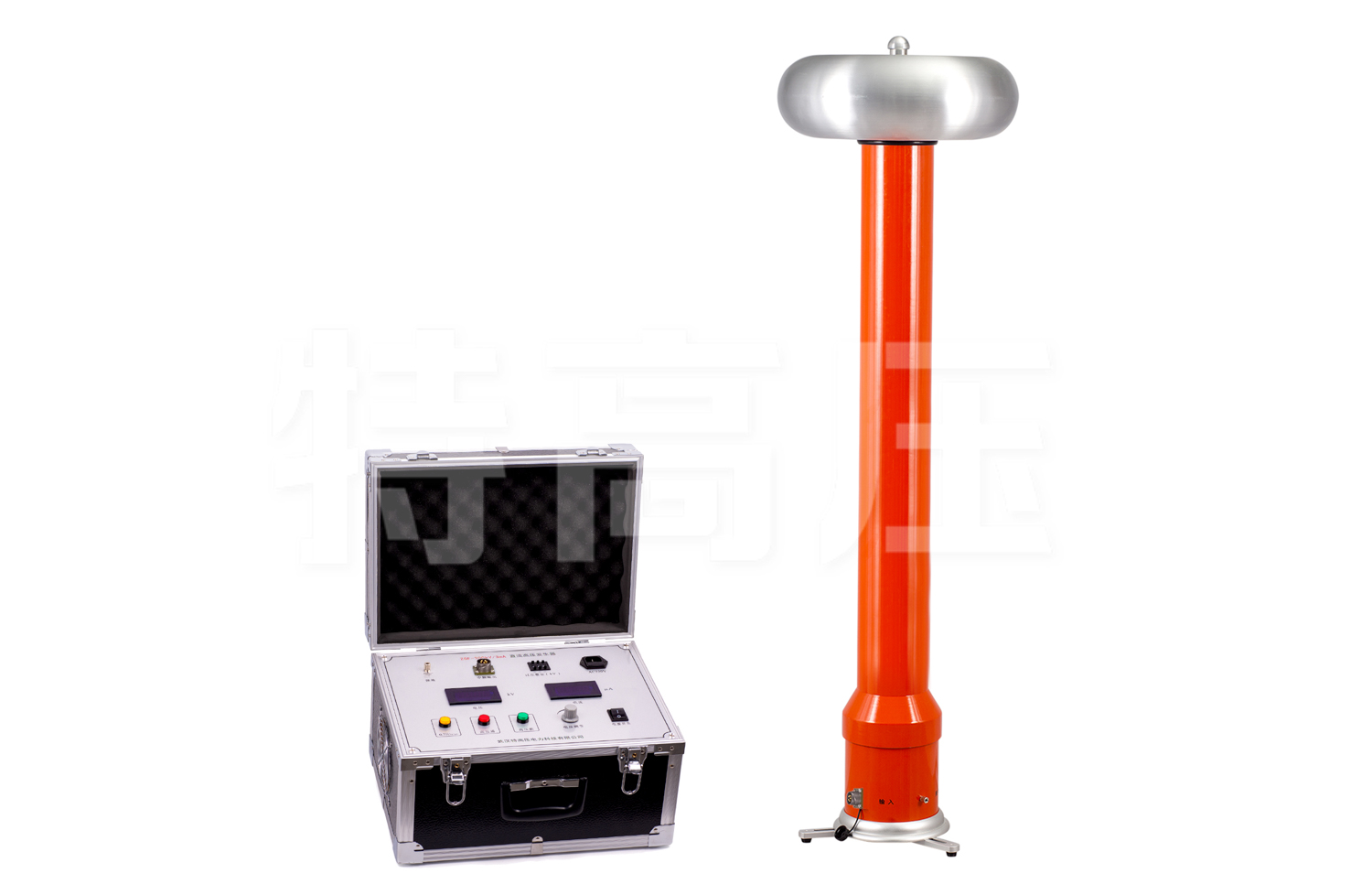

产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
