适用于绝缘等值电容较大的电气设备耐压试验项目
参考标准：DL/T 849.4-2004
- 采用数字变频技术，微电脑控制
- 控制器和高压发生器低压连接，光电控制
- 采用了高低压闭环负反馈控制电路，输出无容升效应
注： 关于产品购买、技术维护等服务，欢迎致电!
产品简介
产品参数
产品特征
产品视频
产品图集
资质证书
联系我们
电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一，耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和 0.1Hz 超低频测试技术，其中 0.1Hz 超低频技术是最新技术，是当前国际电工委员会推荐的技术。根据我国电力系统实际情况，国家发改委已制定了《35kV 及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准，2004 年颁布了电力行业标准《超低频高压发生器通用技术条件 DL/T 849.4－2004》，我国正在推广这一最新的试验方法。
在对大中型发电机、电动机、电力电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，国际上普遍采用了降低试验频率，从而降低了试验电源容量的方法，超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。从国内外多年的理论和实践证明，用0.1Hz 超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，这就是为什么发达国家普遍采用这一方法的主要原因。
我公司新一代系列超低频高压发生器是采用最新技术自主研发的核心产品，采用 7 寸触模屏、进口高速AD采集电路，以及先进生产工艺。提高了仪器质量稳定性，降低了设备的体积和重量，操作简单，克服了国内同类产品的诸多缺点，性价比远远高于同类进口产品的机械式升压器使用寿命短、故障率高、体积大的缺点。相较于其他几种耐压试验设备方式而言，0.1Hz超低频具有诸多优点。
通过多年的实践，大量用户的反馈表明：本系列超低频高压技术市场领先，性价比最高！
产品别称：超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置
产品参数
技术参数
| 工作电源 |
220V±5%，50/60Hz。若使用发电机供电，要求必须是数码变频发电机，电压220V。 |
| 输出频率 | 0.1Hz、0.05Hz、0.02Hz、0.01Hz |
| 测量精度 | 3% |
| 电压正，负峰值误差 | ≤3％ |
| 电压波形失真度 | ≤5％ |
| 工作环境 | 温度：-10℃～+40℃ |
| 湿度 | ≤85％RH |
超低频系列产品
| 型号 | 额定电压 | 带载能力 | 电源保险管 | 发电机功率 | 产品结构、重量 |
| 30/1.1 | 30kV（峰值） | 0.1Hz，≤1.1µF | 10A | ＞3kW | 控制器：4kg，升压器：25kg |
| 0.05Hz，≤2.2µF | |||||
| 0.02Hz，≤5.5µF | |||||
| 0.01Hz，≤11µF | |||||
| 40/0.8 | 40kV（峰值） | 0.1Hz，≤0.8µF | 15A | ＞4kW | 控制器：4kg，升压器：25kg |
| 0.05Hz，≤1.6µF | |||||
| 0.02Hz，≤4µF | |||||
| 0.01Hz，≤8µF | |||||
| 50/0.7 | 50kV（峰值） | 0.1Hz，≤0.7µF | 20A | ＞5kW | 控制器：4kg，升压器：35kg |
| 0.05Hz，≤1.4µF | |||||
| 0.02Hz，≤3.5µF | |||||
| 0.01Hz，≤7µF | |||||
| 60/0.6 | 60kV（峰值） | 0.1Hz，≤0.6µF | 25A | ＞6kW | 控制器：4kg，升压器：45kg |
| 0.05Hz，≤1.2µF | |||||
| 0.02Hz，≤3µF | |||||
| 0.01Hz，≤6µF | |||||
| 80/0.5 | 80kV（峰值） | 0.1Hz，≤0.5µF | 30A | ＞8kW | 控制器：4kg，升压器：50kg |
| 0.05Hz，≤1.0µF | |||||
| 0.02Hz，≤2.5µF | |||||
| 0.01Hz，≤5µF | |||||
| 90/0.4 | 90kV（峰值） | 0.1Hz，≤0.4µF | 30A | ＞9kW | 控制器：4kg，升压器：55kg |
| 0.05Hz，≤.0.8µF | |||||
| 0.02Hz，≤2.0µF | |||||
| 0.01Hz，≤4µF |
0.1Hz耐压试验设备机械式与电子式的性能比较
| 0.1Hz耐压设备类型 | 高压控制方式 | 高压波形 | 节能 | 噪音 | 机械寿命 | 电寿命 |
| 机械式 | 高压机械开关切换极性 | 方波 | 不节能：将多余的能量用大功率电阻消耗 | 高 | 短 | 短 |
| 电子式 | 高压电子开关切换极性 | 正弦波 | 节能：将多余的电能回馈电网 | 轻微 | 无 | 长 |
各种耐压试验设备的性能比较
| 比较内容 | 工频耐压 | 变频耐压 | 0.1Hz耐压 | 直流耐压 |
| 等效性 | 好 | 好 | 好 | 一般 |
| 绝缘破坏性 | 小 | 小 | 小 | 较大 |
| 操作安全性 | 较低 | 较低 | 高 | 较低 |
| 试验接线 | 复杂 | 复杂 | 简单 | 简单 |
| 设备体积 | 最大 | 较大 | 小 | 小 |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、智能化程度高：采用数字变频技术，微电脑控制，升压、降压、测量等测试过程全自动化。
- 2、操作方便：接线简单，7寸大液晶触摸屏，操作便捷，人机交互友好。
- 3、保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤10ms），仪器安全可靠。
- 4、安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠。
- 5、采用了高低压闭环负反馈控制电路，输出无容升效应。
- 6、采样精准：高压电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。
- 7、配置齐全：7寸电容触摸屏，液晶汉字显示，自动存储，自动打印。
- 8、测试范围广：0.1Hz、0.05Hz、 0.02Hz 及 0.01Hz 多频率选择，测试范围大。
- 9、携带方便：仪器体积小巧、重量轻便，十分利于户外作业。
- 10、多语言显示： 中英文切换功能，其它语言可定制。
产品视频

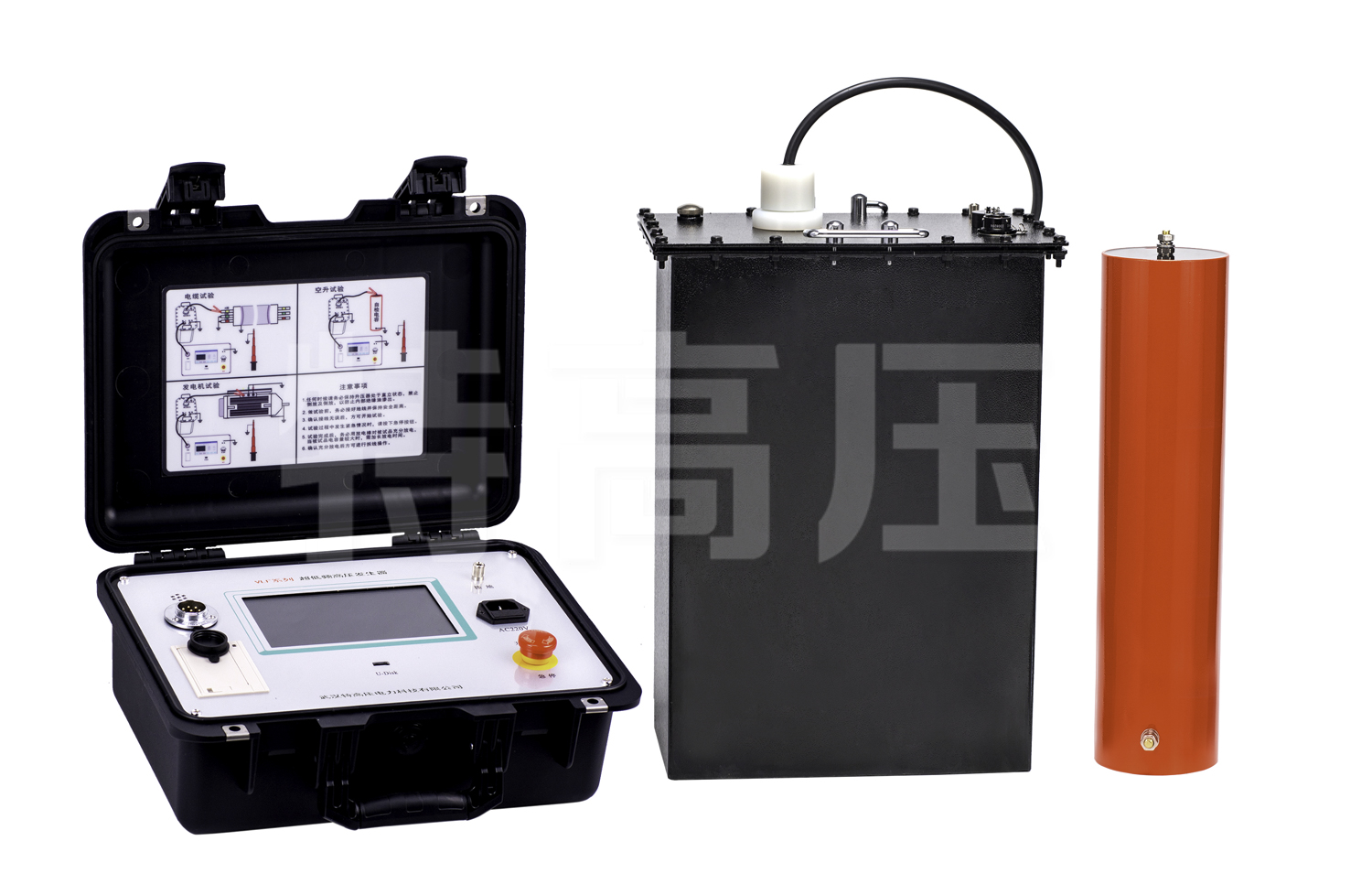

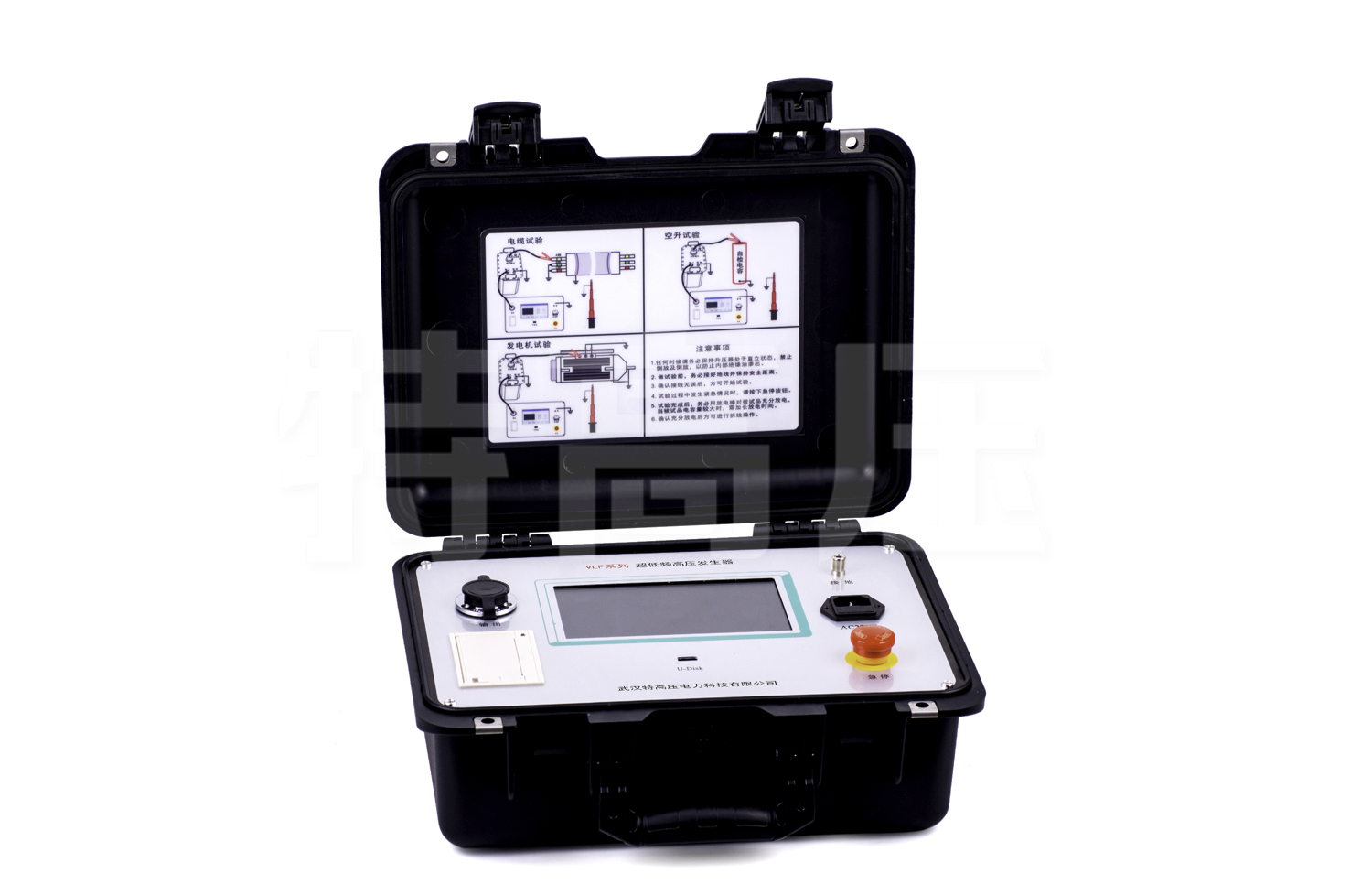

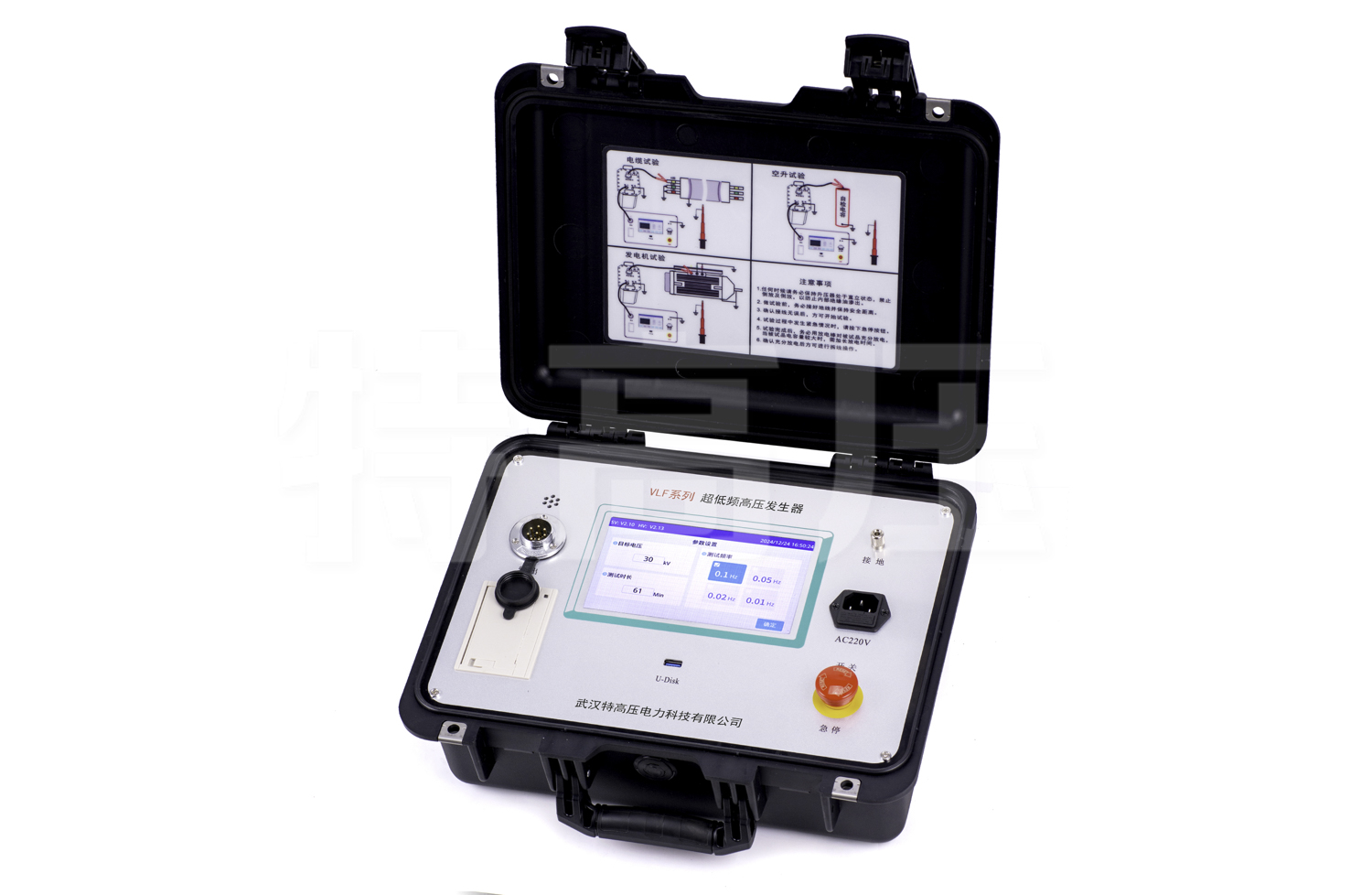

产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
