用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验，检验绝缘性能
执行标准：DL/T 848.5-2004
- 采用恒流充电自动控制技术
- 调波方便，操作简单，同步性能好，动作可靠
- 回路电感小、负载能力大
注：关于产品购买、技术维护等服务，欢迎致电!
冲击电压试验系统是模拟脉冲高电压的试验设备。在现实生活中，脉冲高电压是经常可以遇到的。例如自然界的闪电打雷，落雷处将会出现非常高的脉冲电流和电压，周围也会感应出很高的脉冲电压；又如在电力系统中的开关设备的合切操作也会导致瞬态的脉冲电压。这些瞬态的脉冲电压幅值往往在几十千伏或几百千伏以上，将会导致设备损坏并危及人身安全，因此进行冲击电压的试验研究是非常必要的。另一方面，模拟自然的雷电现象进行放电机理的研究也是很有意义的。
冲击电压试验是电力设备高压试验的基本项目之一，电力设备在设计、制造及修缮之后都要求进行冲击试验以验证或检验。常见的电力设备包括电力变压器、电力互感器、高压开关、组合电器、避雷器、电力电缆及附件、套管及绝缘子等都要进行冲击试验。
冲击电压试验也是高压试验研究的基本项目之一，在进行绝缘配合研究、电磁兼容研究及放电机理研究等许多方面都需要进行冲击电压试验。因此，冲击电压试验设备有着广泛的应用，在工厂、研究机构及大专院校的高压试验室中都可以看到不同规格的冲击试验设备。
产品别称：冲击电压发生器，雷电冲击电压发生器试验装置，雷电冲击电流发生器，电压发生器试验装置
产品参数
控制系统技术参数
| 充电电压 | 整定范围 | 0 ~ 100kV |
| 工作范围 | 10.0~100.0kV | |
| 整定偏差 | ≤±1% | |
| 不稳定度 | ≤±1% | |
| 整定分辨 | 0.1kV | |
| 充电时间 | 整定范围 | 30~180s |
| 整定分辨 | 1s | |
| 报警时延 | 2s | |
| 加压次数 | 整定范围 | 1~999 |
| 保护设定 | 过流保护值 | 可设定 |
| 过压保护值 | 可设定 | |
| 动态充电保护 | 可选择 | |
| 输出冲击稳定性 | 大于99% | |
| 加压次数 | 整定范围 | 1~999 |
|
100kV/5kJ |
||
|
200kV5kJ |
无截断装置、示波器或采集卡 |
6-10KV 等级开关、绝缘子；雷电 冲击电压全波试验，波形 1.2/50us |
|
200kV10kJ |
无截断装置、示波器或采集卡 |
6-10KV 等级开关、绝缘子；以及 无截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us |
|
200kV10kJ |
有截断装置，泰克 1102 示波器或 采集卡 |
6-10KV 等级开关、绝缘子；以及 有截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us；截波 2-6us |
|
300kV7.5kJ |
无截断装置、示波器或采集卡 |
10-35KV 等级开关、绝缘子；雷电 冲击电压全波试验，波形 1.2/50us |
|
300kV15kJ |
无截断装置、泰克 1102 示波器或 采集卡 |
10-35KV 等级开关、绝缘子；以及 无截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us |
|
300kV15kJ |
300kV 单级截断装置、示波器或采 集卡 |
10-35KV 等级开关、绝缘子；以及 有截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us；截波 2-6us |
|
300kV30kJ |
300kV 单级截断装置、泰克 2012 示波器或采集卡 |
10-35KV 等级开关、绝缘子；以及 有截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us；截波 2-6us |
|
400kV10kJ |
无截断装置、示波器 |
10-35KV 等级开关、绝缘子；雷电 冲击电压全波试验，波形 1.2/50us |
|
400kV20kJ |
400kV 单级截断装置、示波器 |
10-35KV 等级开关、绝缘子；以及 有截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us；截波 2-6us |
|
400kV20kJ |
无截断装置、示波器或采集卡 |
10-35KV 等级开关、绝缘子；以及 无截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us； |
|
400kV30kJ |
300kV 单级截断装置、示波器 |
10-35KV 等级开关、绝缘子；以及 有截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us；截波 2-6us |
|
400kV40kJ |
无截断装置、示波器或采集卡 |
10-35KV 等级开关、绝缘子；以及 有截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us；截波 2-6us |
|
600kV15kJ |
600kV 单级陡化装置、采集卡 |
10-35KV 等级开关；以及有陡波试 验要求的绝缘子雷电冲击电压全 波试验，波形 1.2/50us；陡波 |
|
600kV30kJ |
400kV 单级截断装置、示波器 |
10-66KV 等级开关、绝缘子；以及 有截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us；截波 2-6us |
|
500kV30kJ |
单级截断装置、示波器 |
|
|
800kV20kJ |
10-110KV 等级开关、绝缘子；以 及无截波试验要求的变压器、互 感器雷电冲击电压全波试验，波 形 1.2/50us |
|
|
800kV40kJ |
无截断装置、示波器 |
10-110KV 等级开关、绝缘子；以 及无截波试验要求的变压器、互 感器雷电冲击电压全波试验，波 形 1.2/50us |
|
800kV40kJ |
800kV 截断装置、示波器 |
10-110KV 等级开关、绝缘子；以 及有截波试验要求的变压器、互 感器雷电冲击电压全波试验，波 形 1.2/50us；截波 2-6us |
|
800kV80kJ |
800kV 截断装置、示波器 |
10-110KV 等级开关、绝缘子；以 及有截波试验要求的变压器、互 感器雷电冲击电压全波试验，波 形 1.2/50us；截波 2-6us |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、回路电感小，并采取带阻滤波措施，在大电容量负载下能产生标准冲击波，负载能力大。
- 2、电压利用系数高，雷电波和操作波分别不低于85%和80%。
- 3、调波方便，操作简单，同步性能好，动作可靠。
- 4、采用恒流充电自动控制技术，自动化程度高，抗干扰能力强。
产品视频

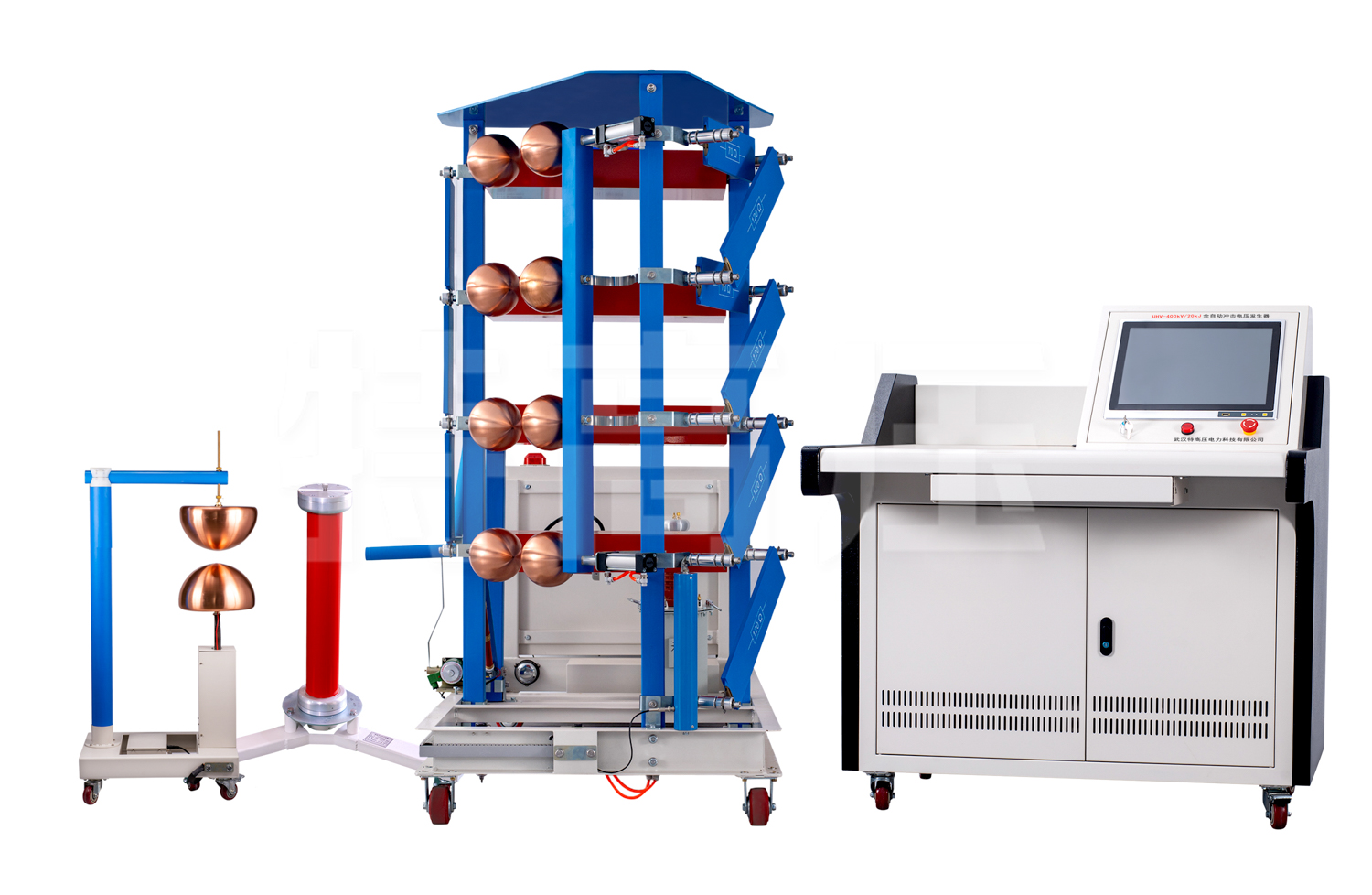

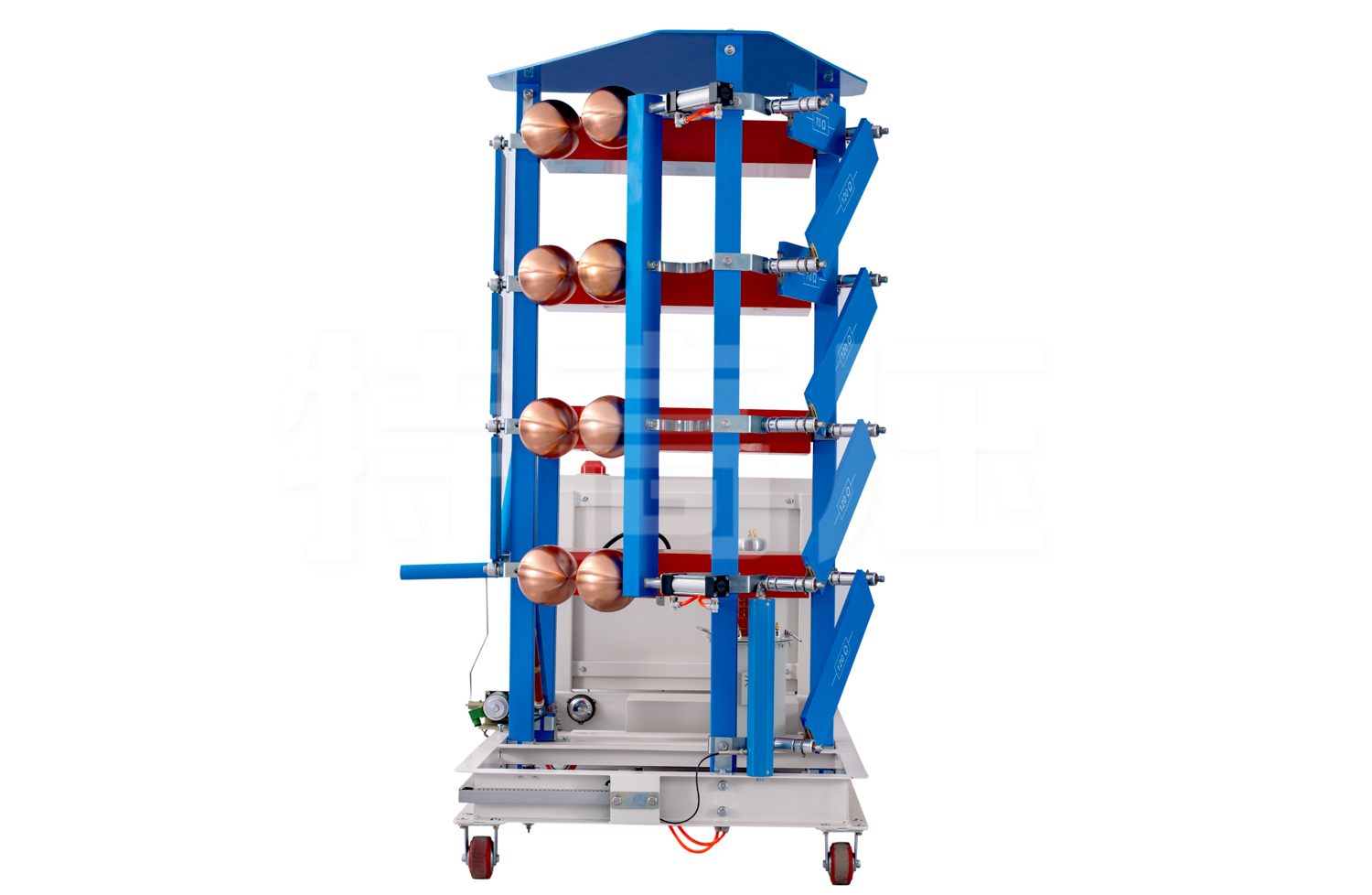

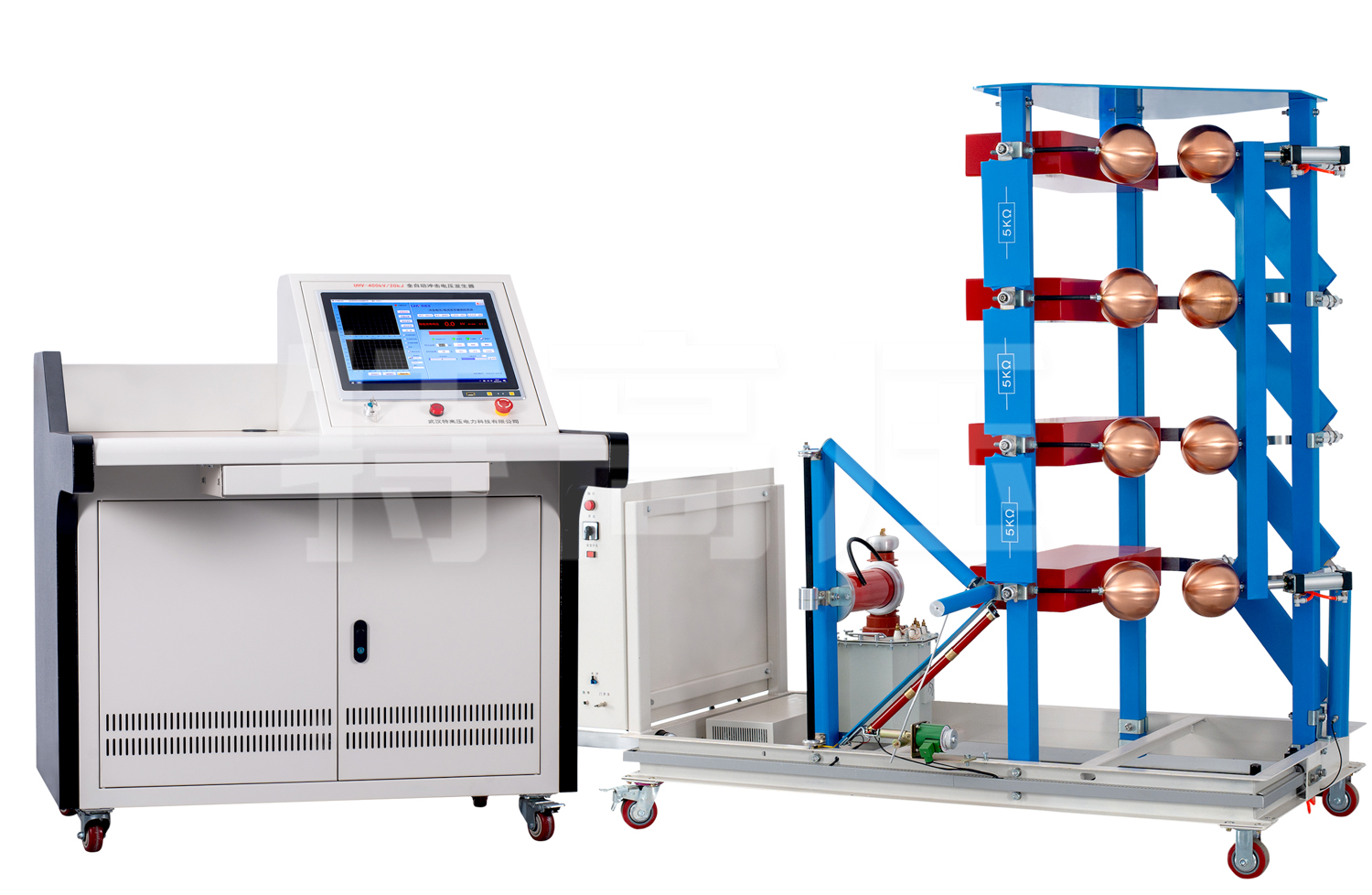

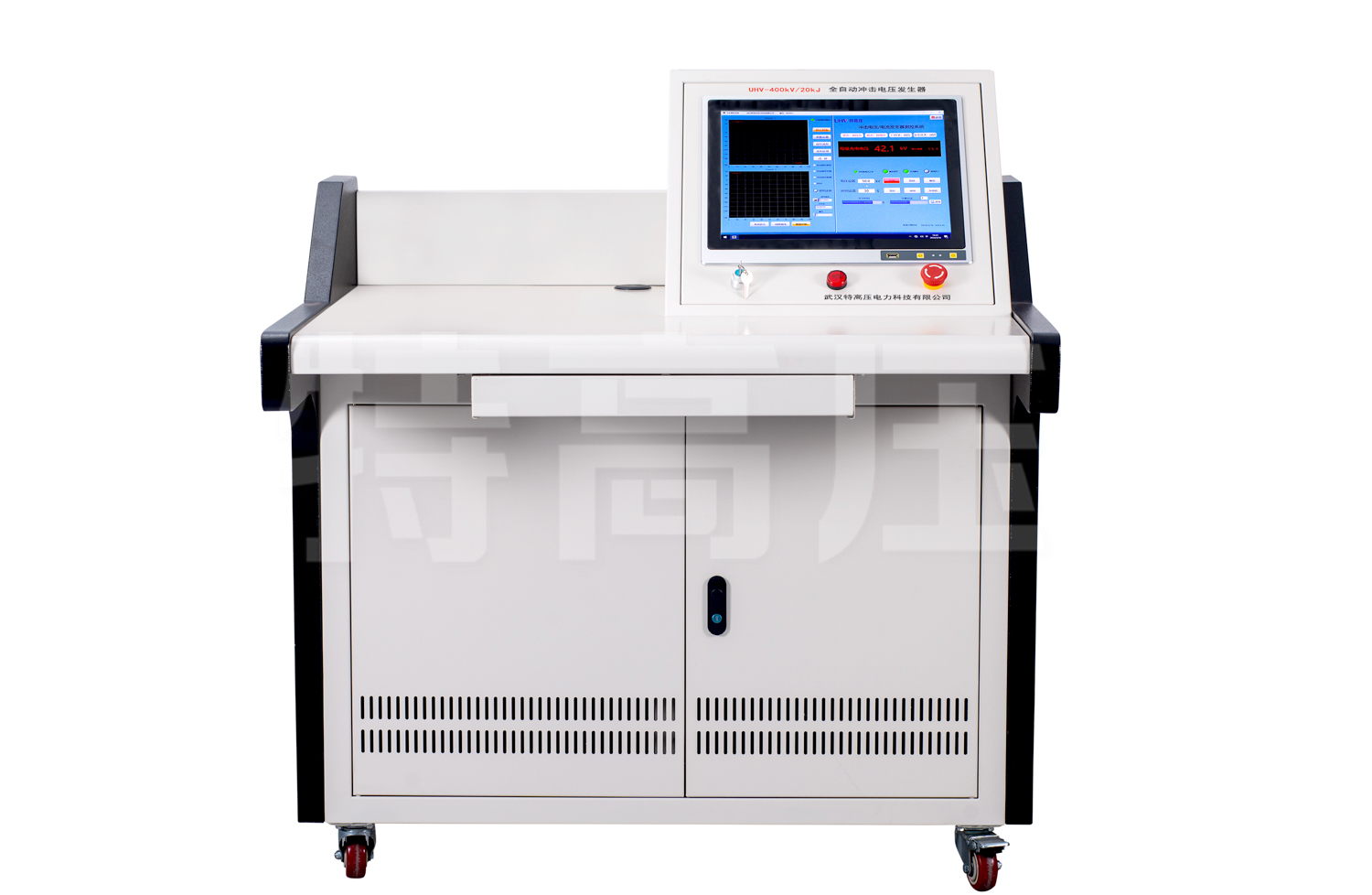

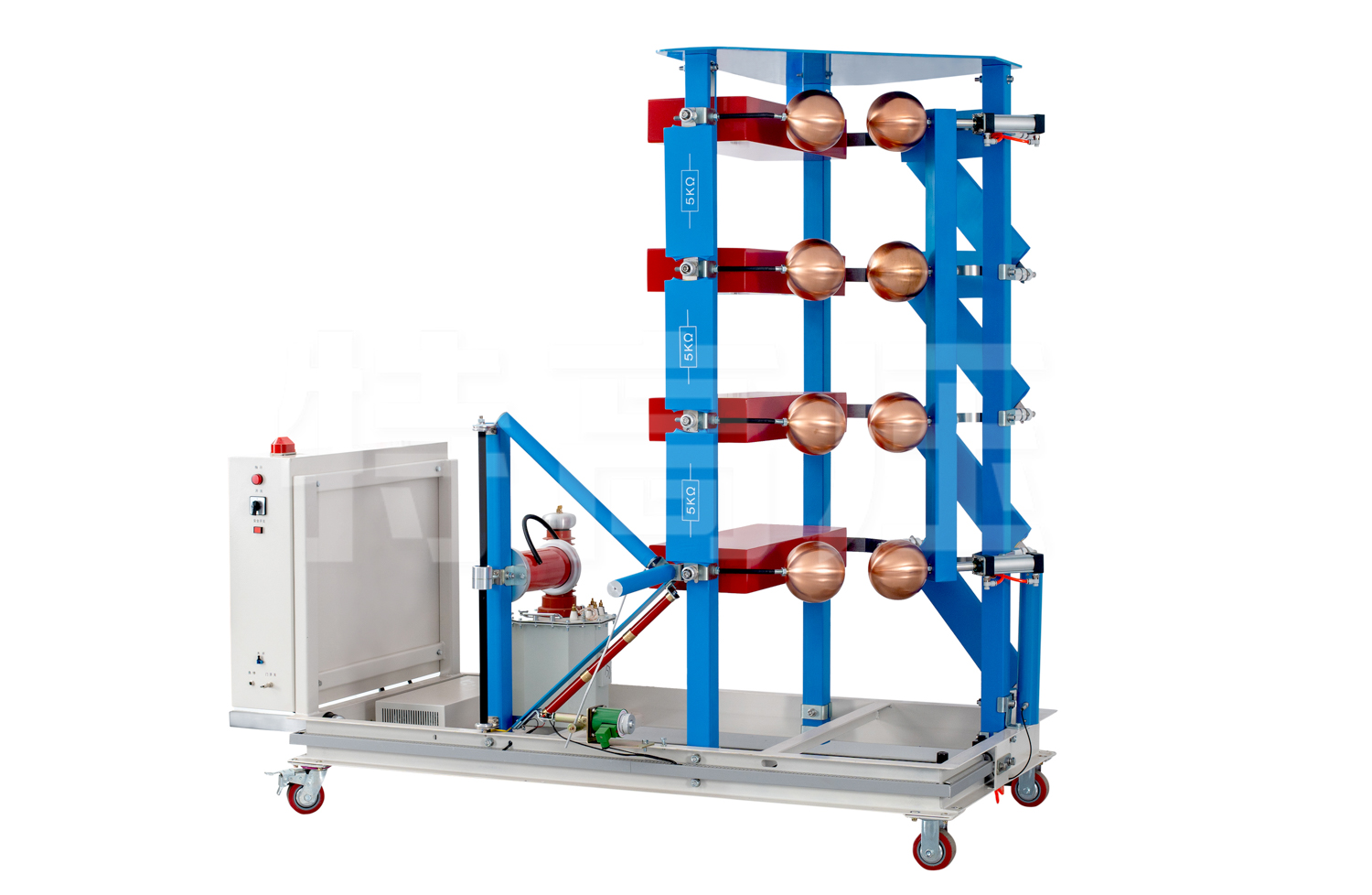

产品图集
