微机工控机型微机继电保护测试专用仪器
参考标准：GB/T 7261-2016，DL/T 624-2023
- 输出部分采用DSP控制，运算速度快
- 轻小型高集成单机和一体化结构
- 新型高保真线性功放
注：关于产品购买、技术维护等服务，欢迎致电!
产品简介
产品参数
产品特征
产品图集
资质证书
联系我们
这款高性能的微机继电保护测试仪。它集成了4相电压、3相电流的高精度输出，能够模拟各种电力系统故障，用于全面测试和校验各类继电保护装置。设备内置强大的Windows系统软件，支持单机操作或外接电脑联机，提供从常规继电器到复杂的线路保护、差动保护、同期试验等丰富的自动化测试功能。具备完善的保护和安全特性，是电力系统保护调试、验收和定期检验的核心工具
产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪、继电保护装置试验仪
产品参数
交流电流输出
| 输出精度 | 0.2级 |
| 相电流输出（有效值） | 0～40A |
| 三并电流输出（有效值） | 0～120A |
| 相电流长时间允许工作值（有效值） | 10A |
| 相电流最大输出功率 | 450VA |
| 三并电流最大输出时最大输出功率 | 900VA |
| 三并电流最大输出时允许工作时间 | 10s |
| 频率范围（基波） | 0～1000Hz |
| 谐波次数 | 1～20 次 |
直流电流输出
| 输出精度 | 0.5级 |
| 电流输出 | 0～±10A / 每相，0～±30A / 三并 |
| 最大输出负载电压 | 20V |
交流电压输出
| 输出精度 | 0.2级 |
| 相电压输出（有效值） | 0～120V |
| 线电压输出（有效值） | 0～240V |
| 相电压/线电压输出功率 | 80VA / 100VA |
| 频率范围（基波） | 0～1000Hz |
| 谐波次数 | 0～20次 |
直流电压输出
| 输出精度 | 0.5级 |
| 相电压输出幅值 | 0～±160V |
| 线电压输出幅值 | 0～±320V |
| 相电压/线电压输出功率 | 70VA / 140VA |
开关量及时间测量
| 备注 | ||
| 开关量输入 | 8路 | 空接点：1～20mA，24V电位接点接入：“0”： 0～ +6V； “1”：+11 V～ +250V |
| 开关量输出 | 8对 | DC：220V／0.2A AC：220V／0.5A |
| 时间测量 | 测量范围0.1ms ～ 9999s；测量精度0.1mS | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、电压电流输出灵活组合型具有标准4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

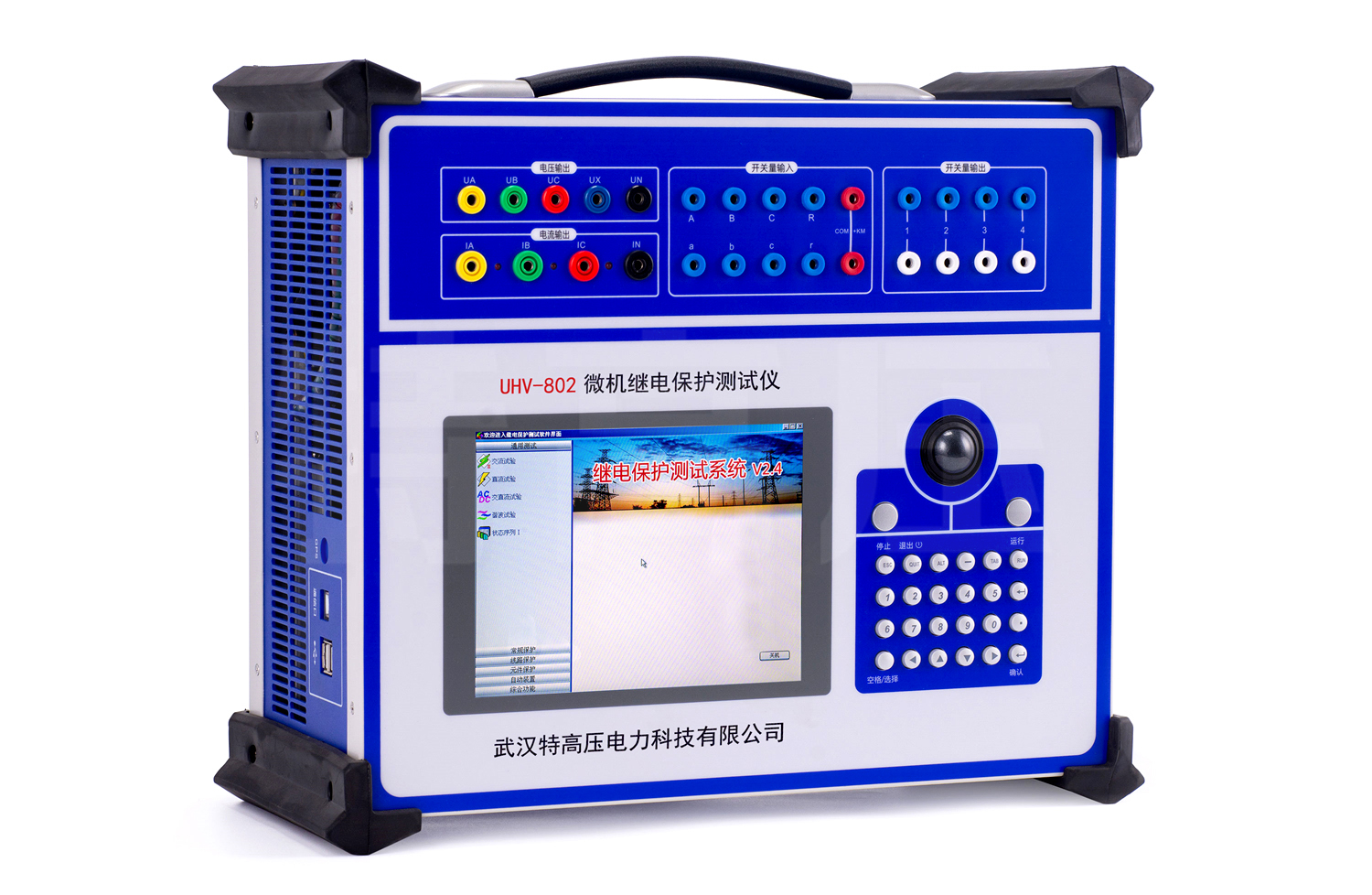

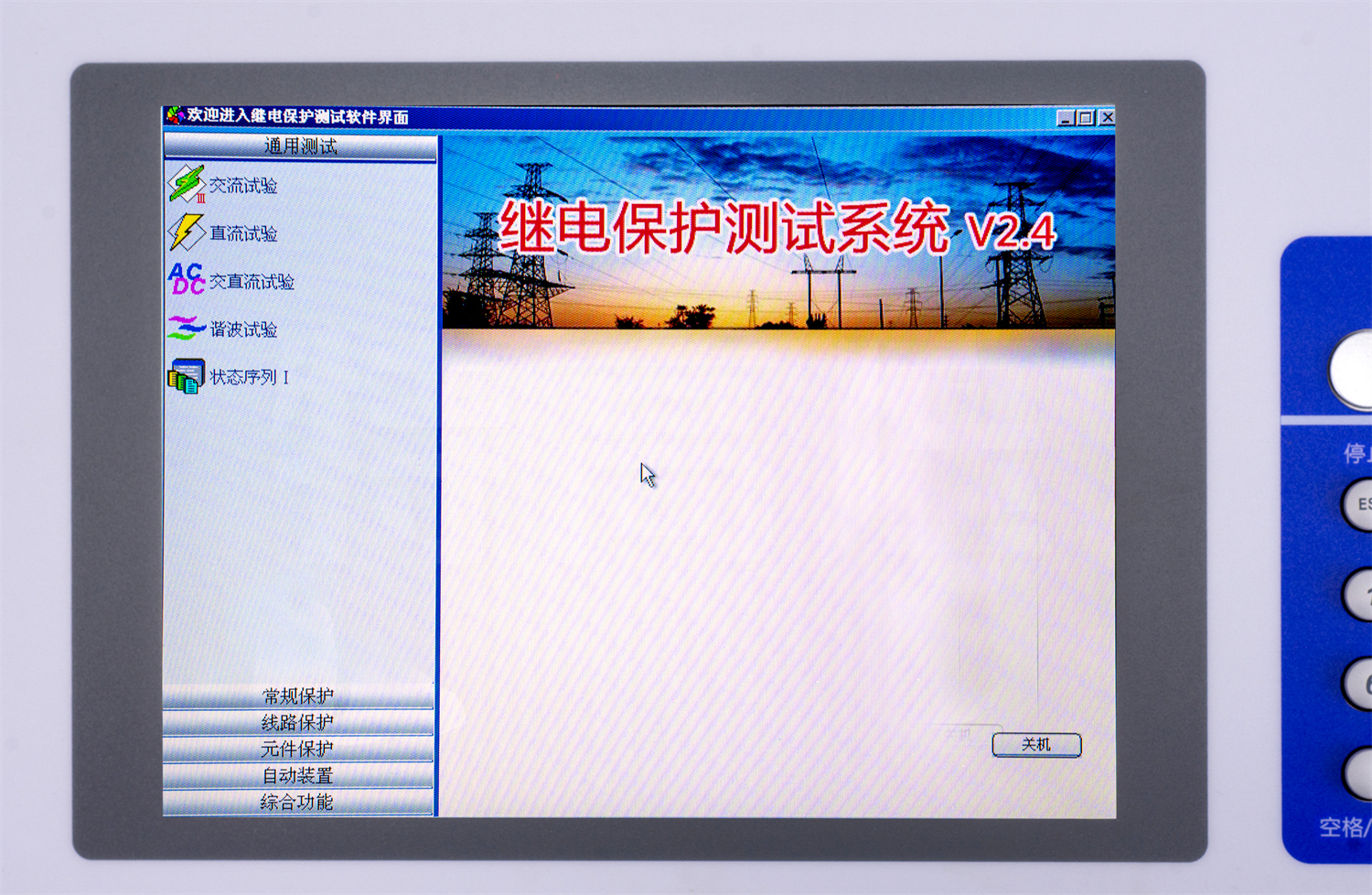

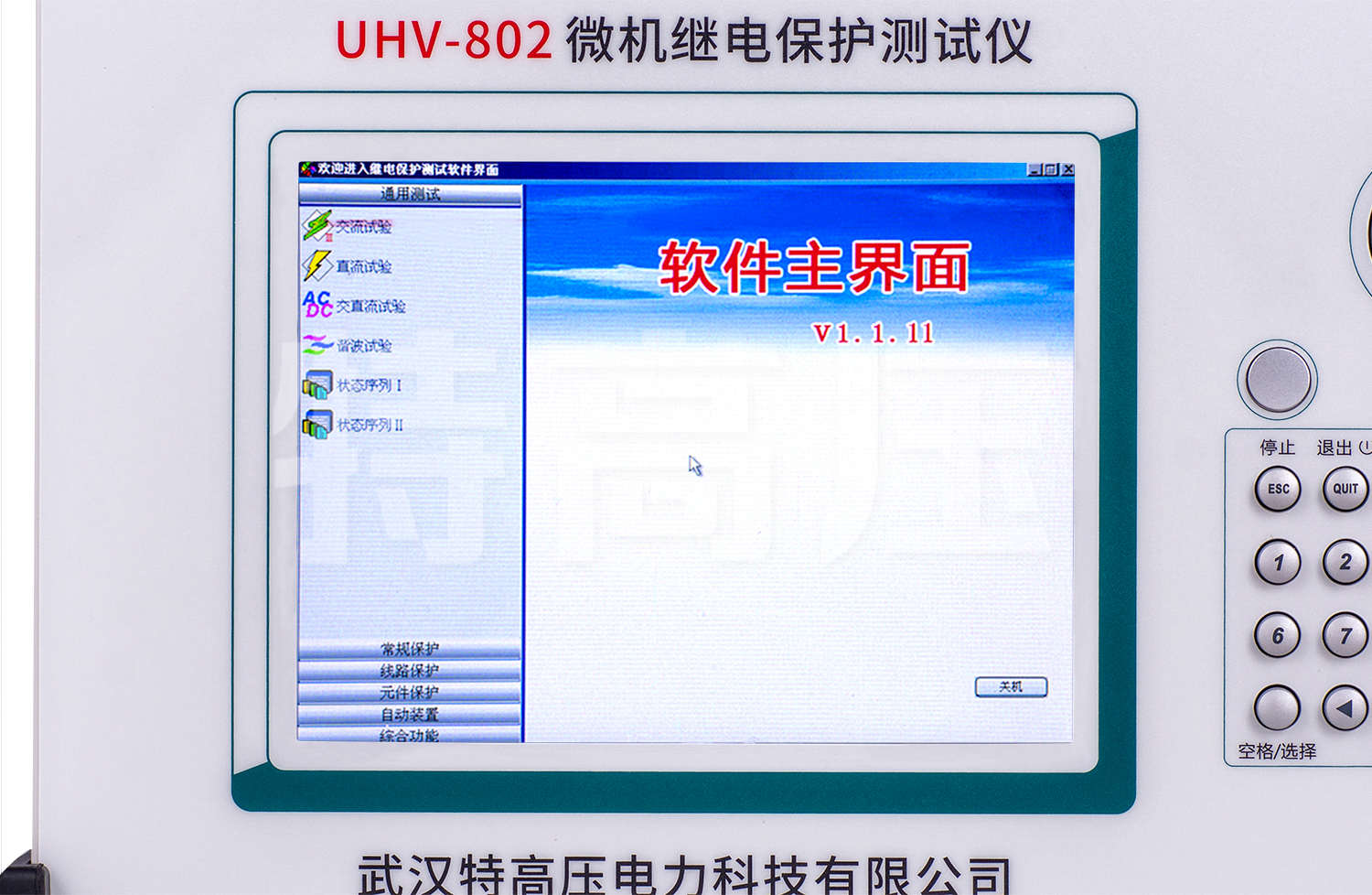

- 2、单机操作方便 装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows平台操作软件。开机即可使用，操作方便快捷。。
- 3、双操作方式 除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式。
- 4、新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
- 5、高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。。
- 6、软件功能强大 可完成各种自动化程度高的大型复杂校验工作，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
- 7、具有独立专用直流电源输出 型装置设有一路110V 及 220V专用可调直流电源输出。

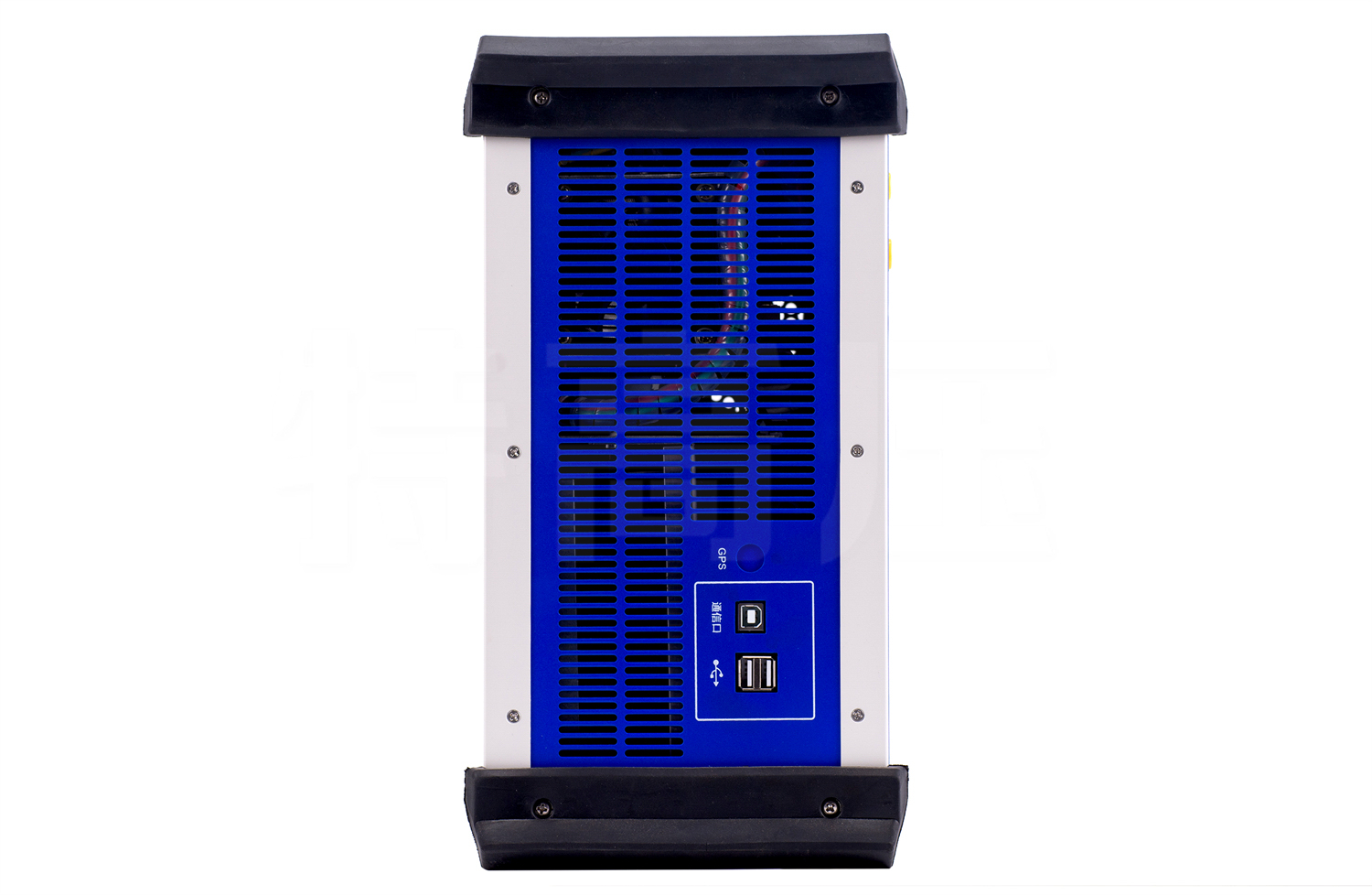

- 8、接口完整 装置面板上有自带键盘和鼠标，能进行单机操作，也可通过键盘和鼠标接口外接键盘和鼠标进行操作；还带有两个USB口和RS232口，可与计算机及其它外部设备通信。
- 9、完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
- 10、轻小型高集成单机和一体化结构 采用了大量高科技精心设计的超轻小型结构，使得整机极其小巧轻便。

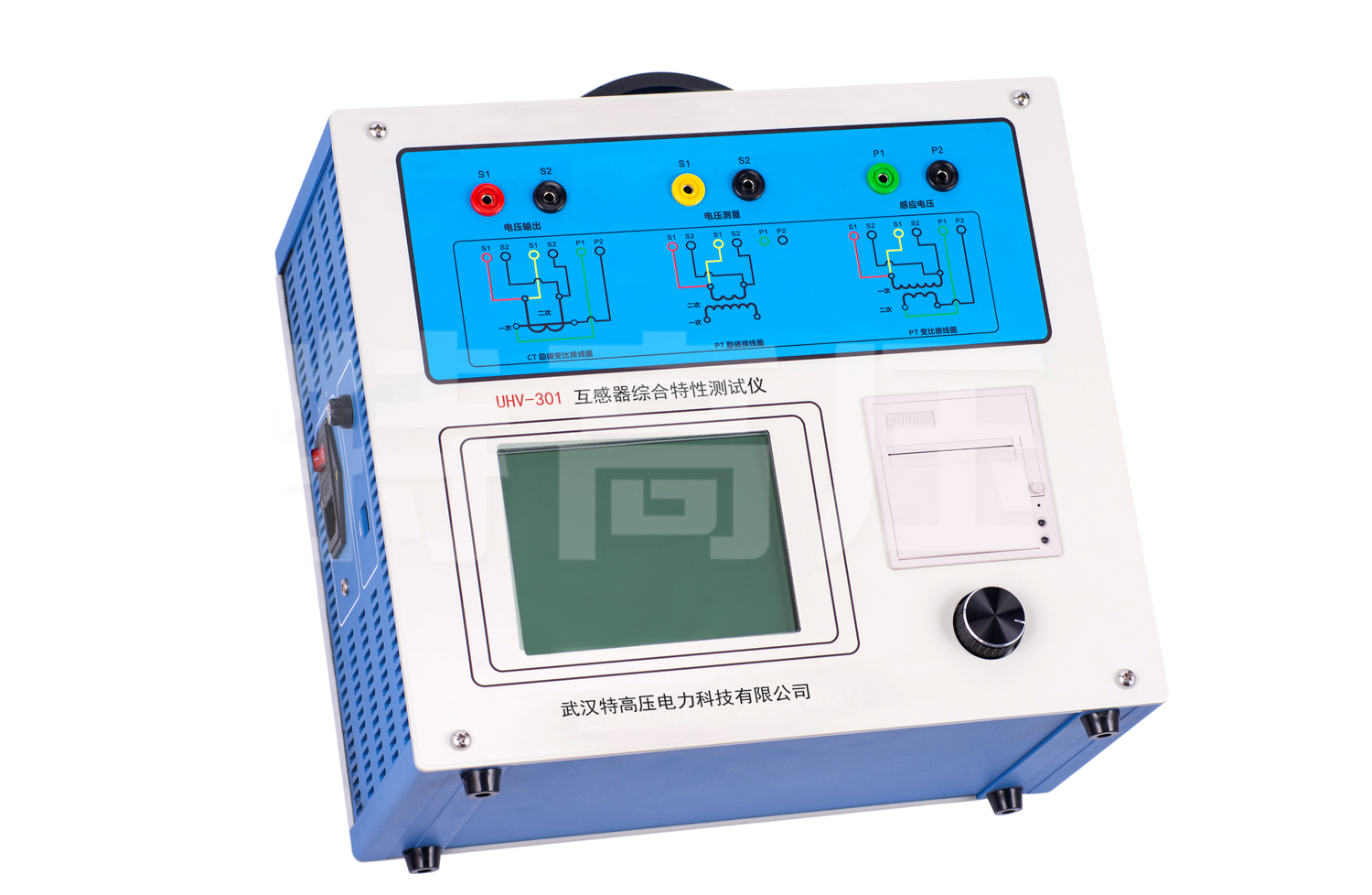

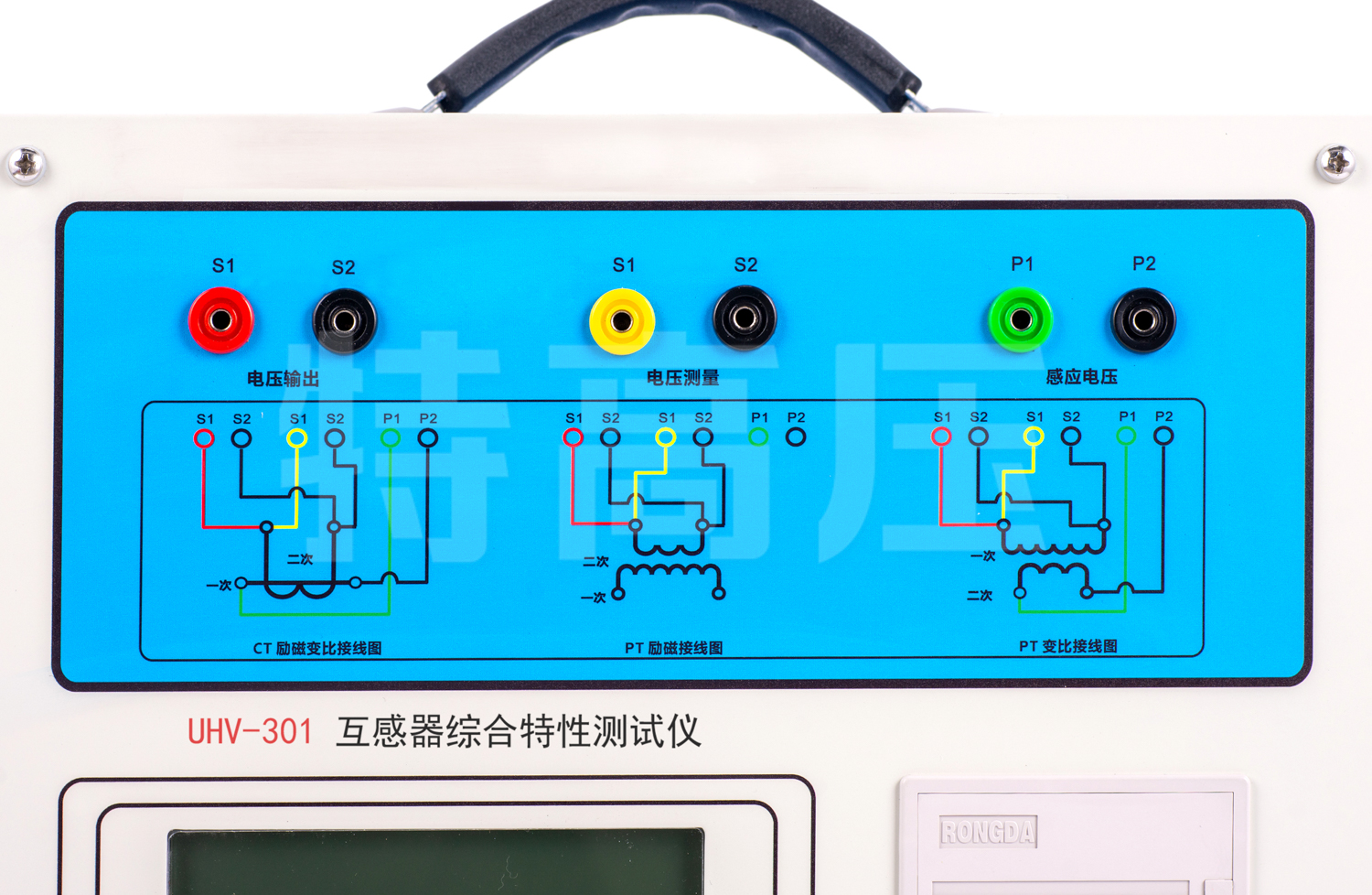

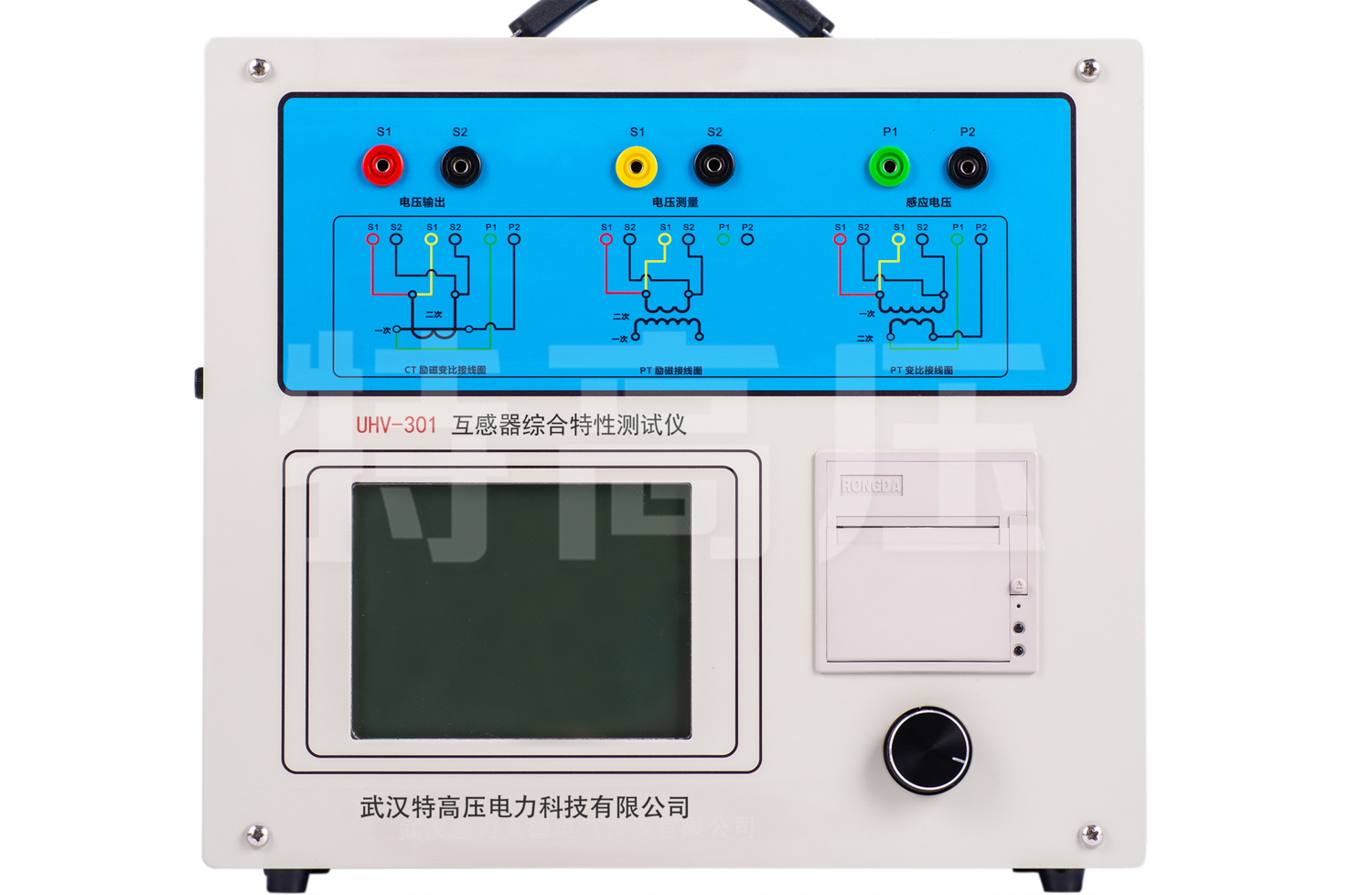

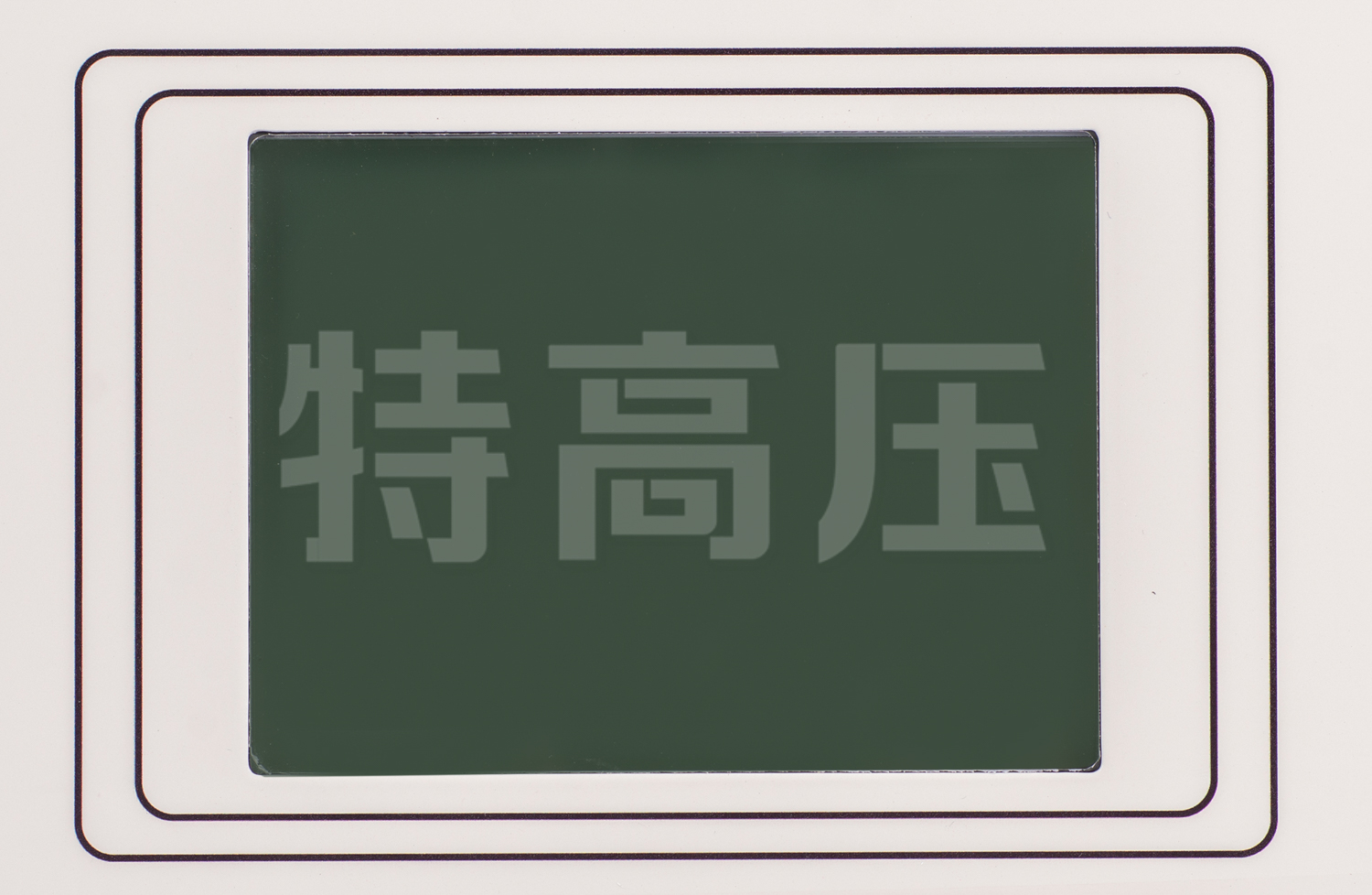

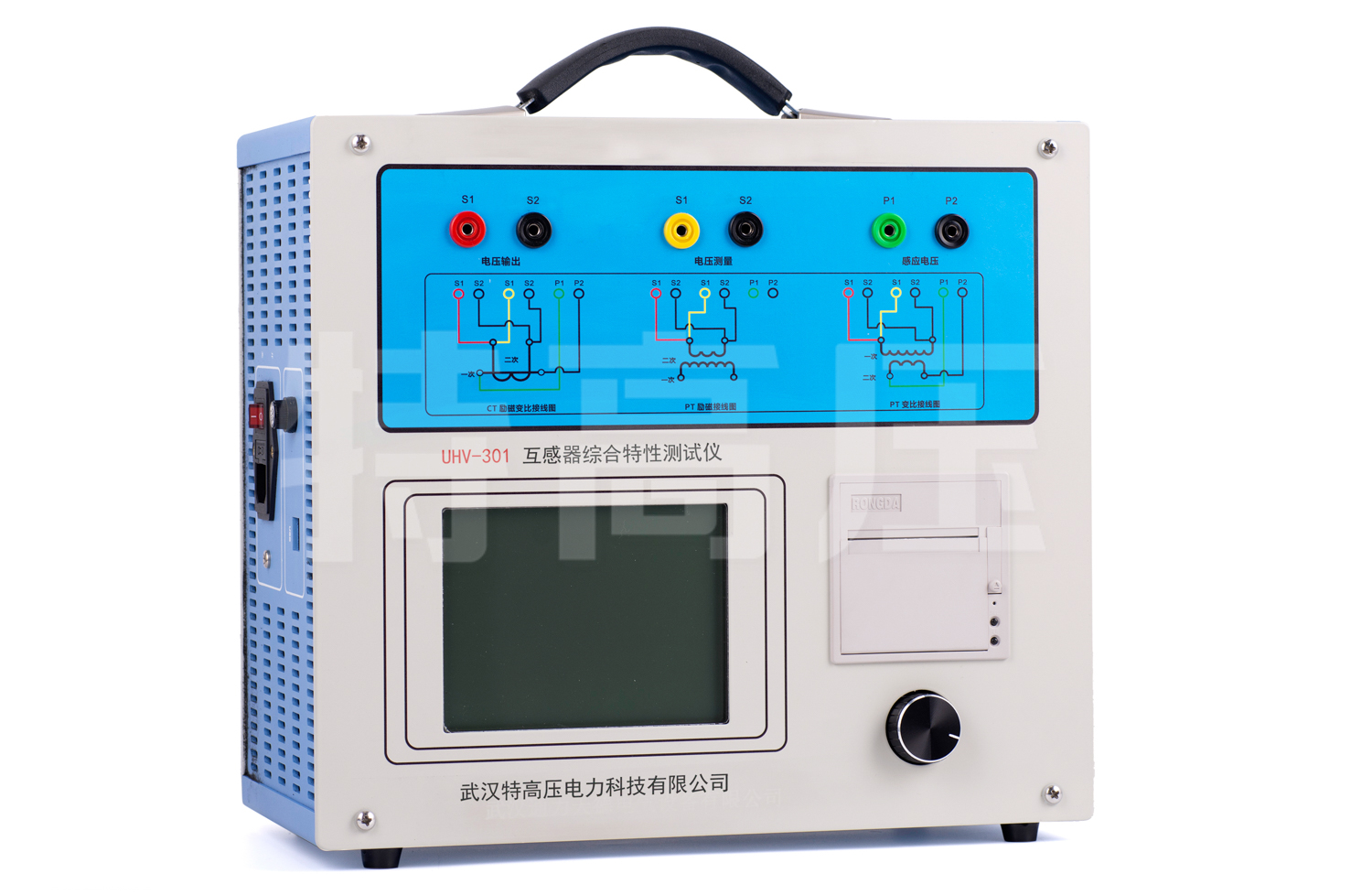

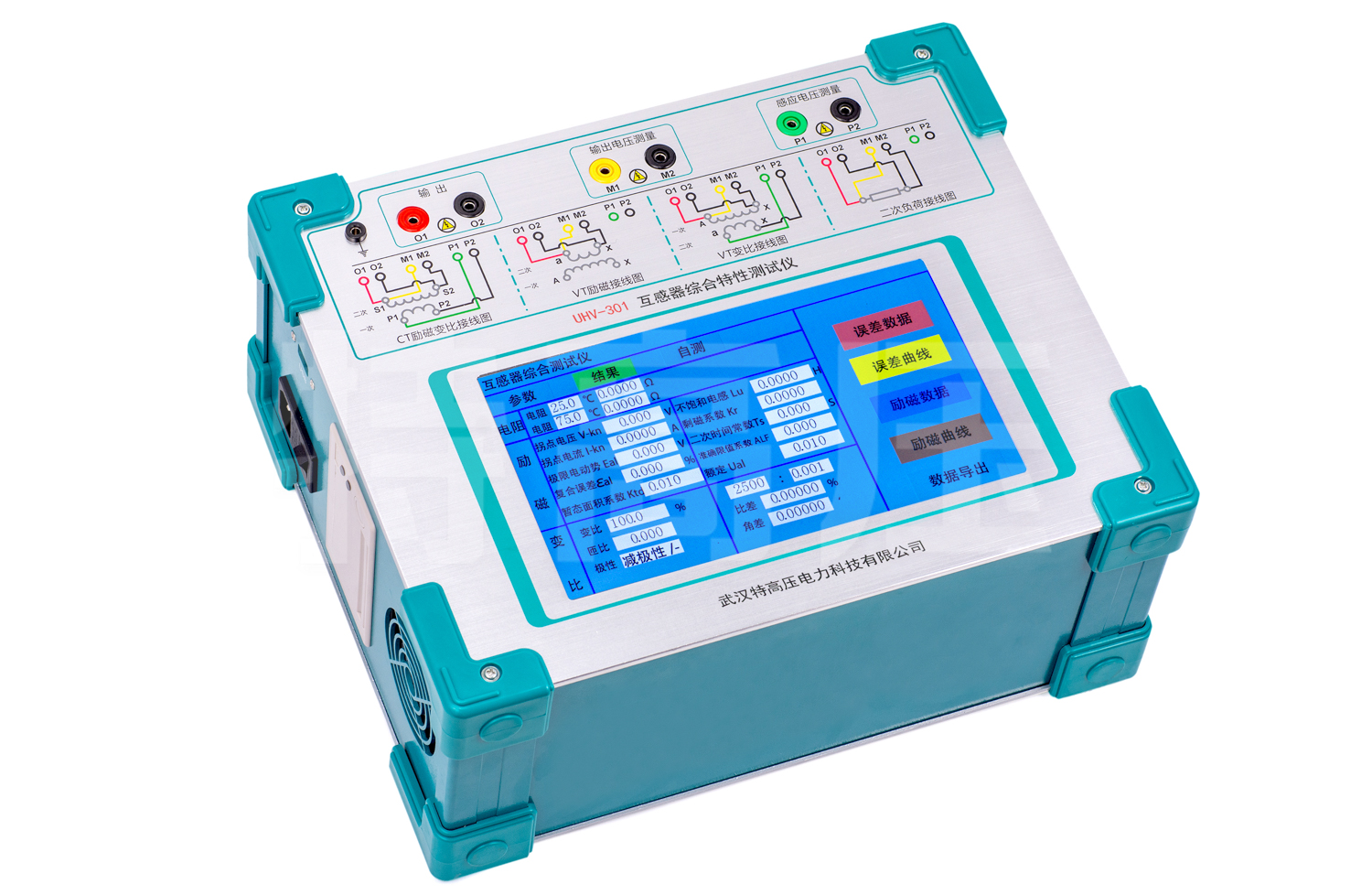

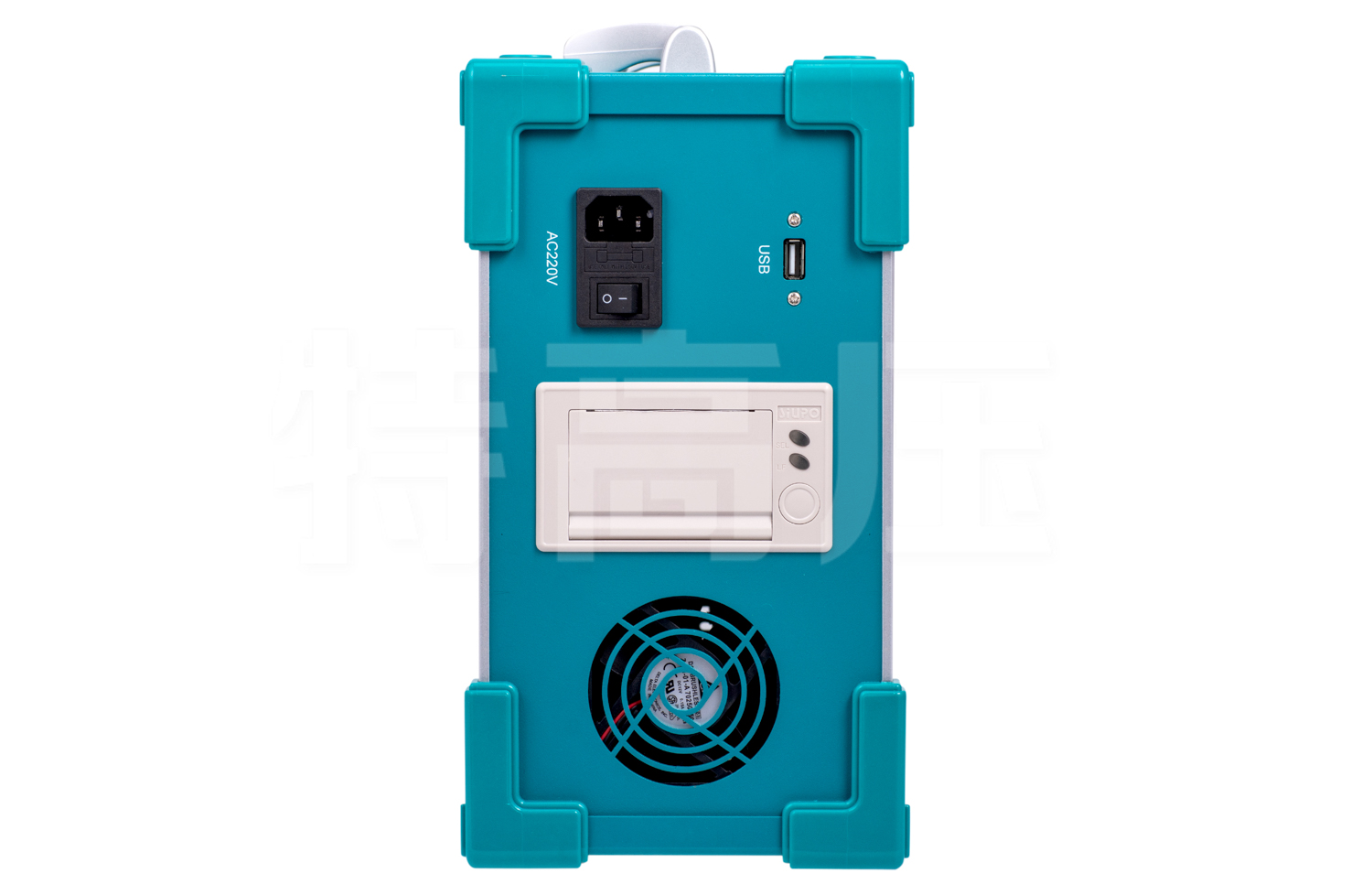

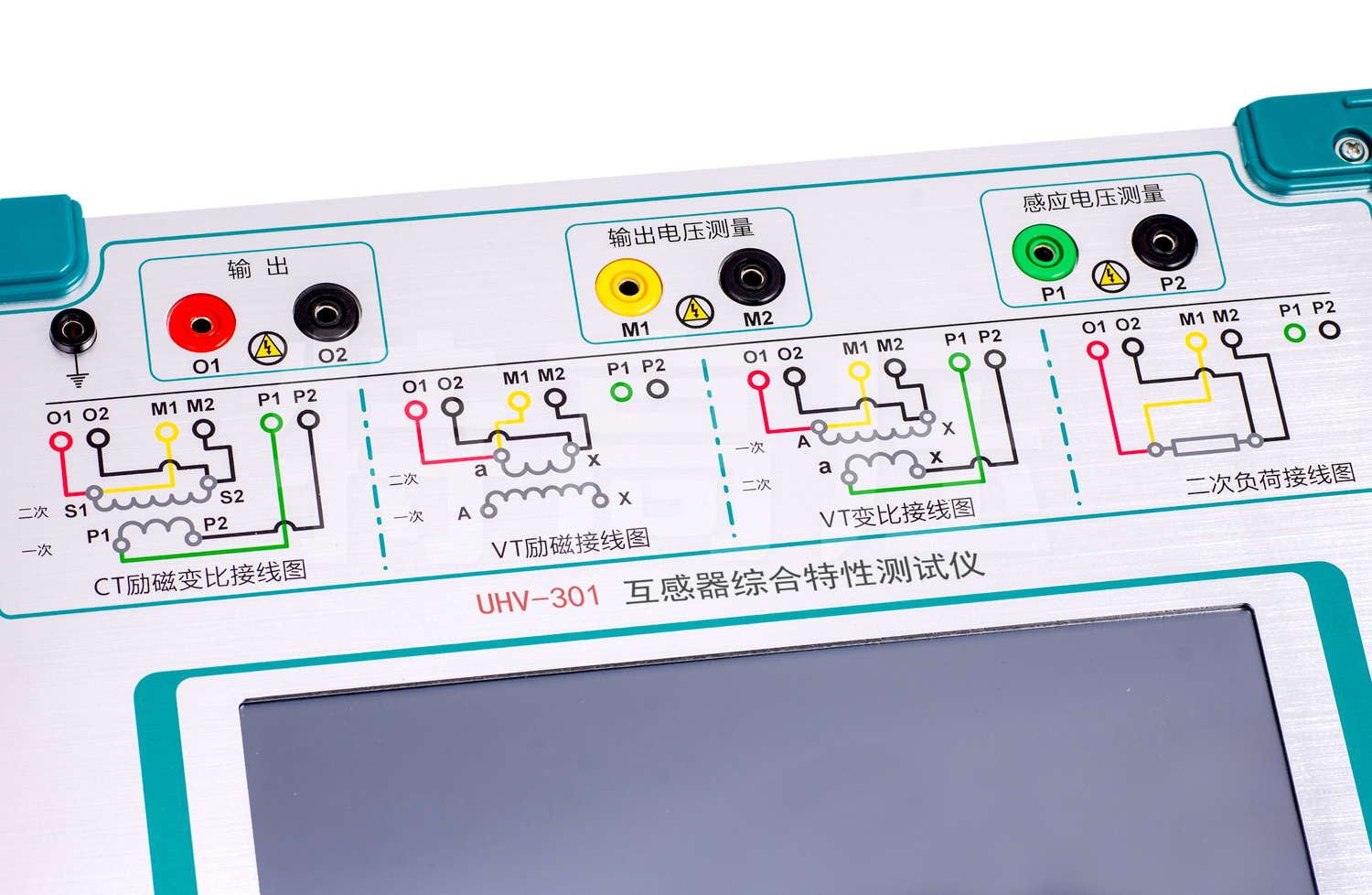

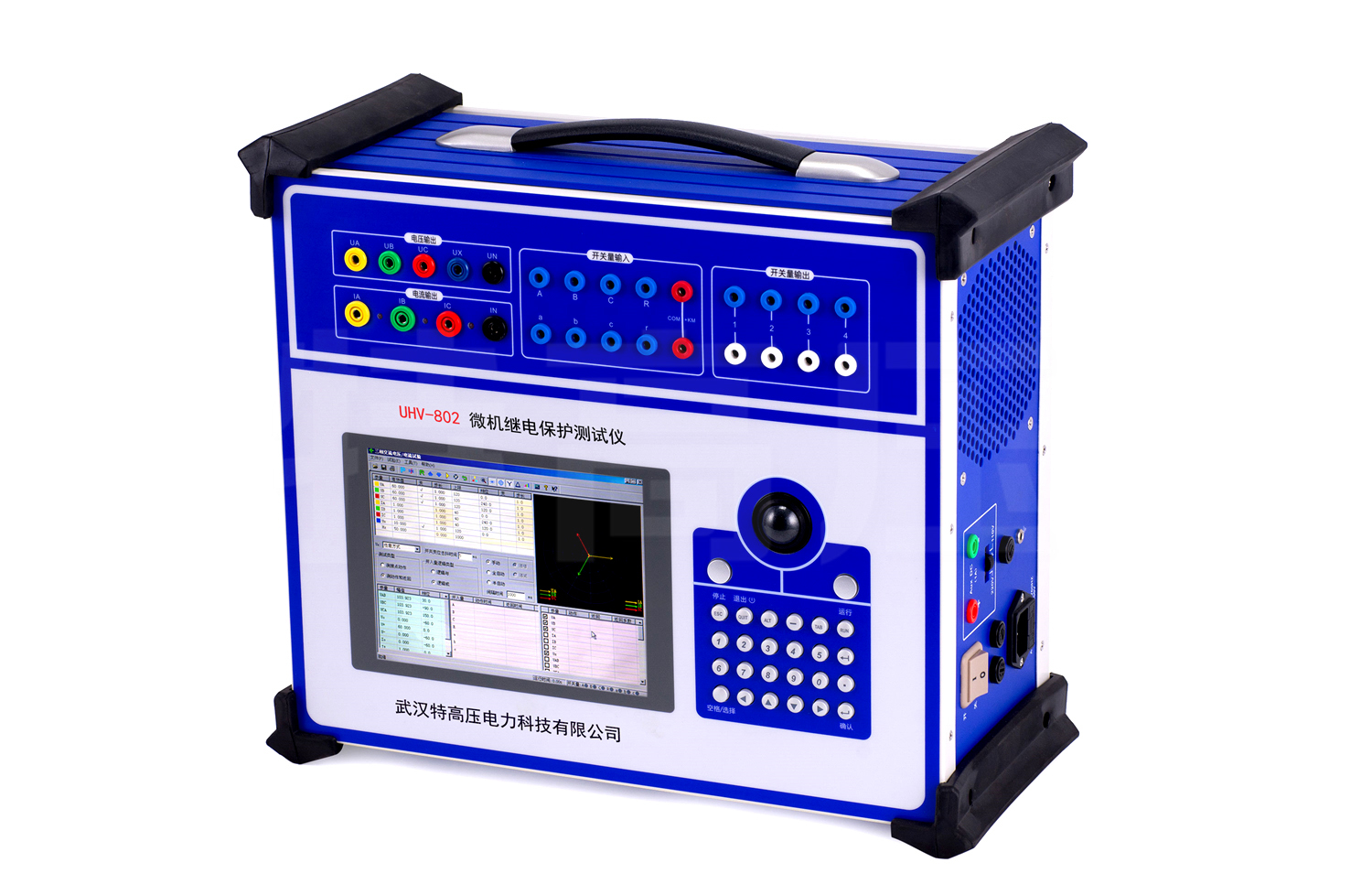

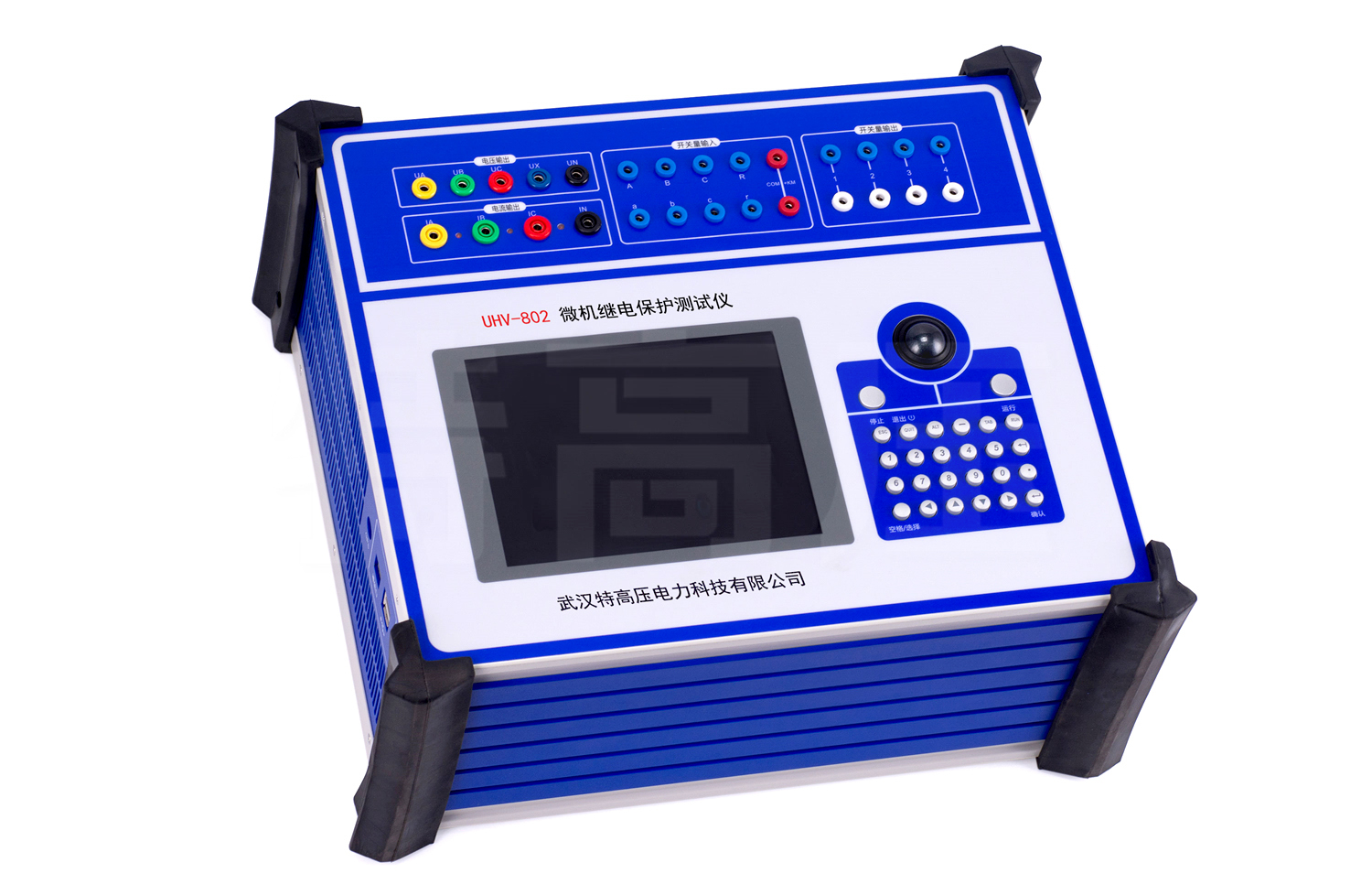

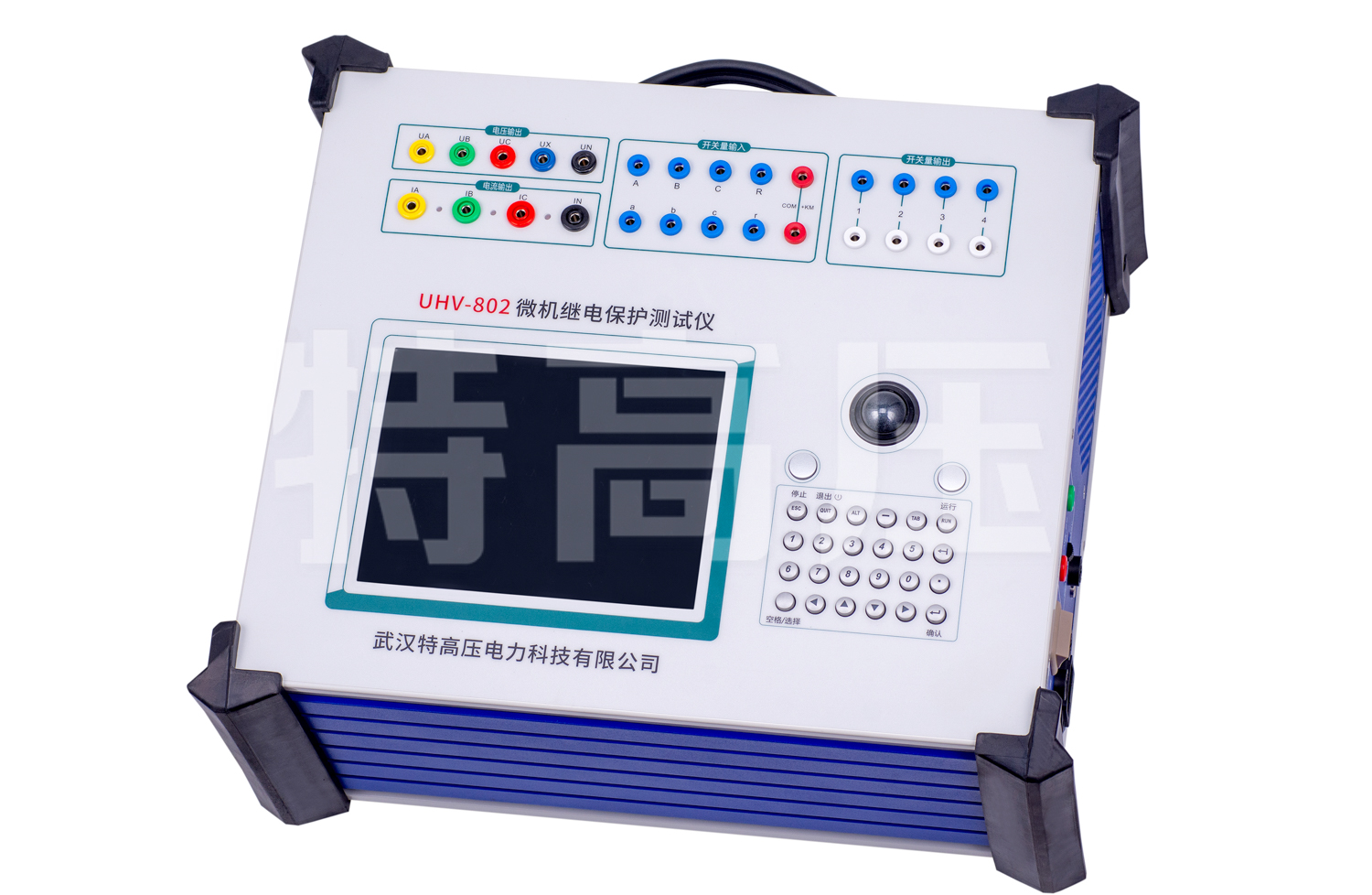

产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
