高压介质损耗测试装置用于现场抗干扰介损测量，或试验室精密介损测量
参考标准：DL/T 962-2005，DL/T 474.3-2018
- 采用变频抗干扰和傅立叶变换数字滤波技术
- 全自动智能化测量，强干扰下测量数据非常稳定
- 自带微型打印机可打印输出
注：关于产品购买、技术维护等服务，欢迎致电!
高压介质损耗测试装置用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。
产品别称：介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪
产品参数
技术参数
| 准确度 | Cx | ±（读数×1%+1pF） |
| tgδ | ±（读数×1%+0.00040） | |
| 抗干扰指标 | 变频抗干扰，在200%干扰下仍能达到上述准确度 | |
| 电容量范围 | 内施高压 | 3pF～60000pF/10kV 60pF～1μF/0.5kV |
| 外施高压 | 3pF～1.5μF/10kV 60pF～30μF/0.5kV | |
| 分辨率 | 最高0.001pF，4位有效数字 | |
| tgδ范围 | 不限，分辨率0.001%，电容、电感、电阻三种试品自动识别 | |
| 试验电流范围 | 10μA～5A | |
| 内施高压 | 设定电压范围 | 0.5～10kV |
| 最大输出电流 | 200mA | |
| 升降压方式 | 连续平滑调节 | |
| 电压精度 | ±(1.5%×读数+10V) | |
| 电压分辨率 | 1V | |
| 试验频率 | 45~65Hz 整数频率、49/51Hz、45/55Hz 自动双变频 | |
| 频率精度：±0.01Hz | ||
| 外施高压 | 正接线时最大试验电流5A/40~70Hz | |
| 反接线时最大试验电流 10kV/5A/40~70Hz | ||
| CVT自激法低压输出 | 输出电压3～50V，输出电流3～30A | |
| 测量时间 | 约30s，与测量方式有关 | |
| 输入电源 | 180V~270VAC，50Hz/60Hz±1%，市电或发电机供电 | |
| 计算机接口 | 标准RS232接口 | |
| 打印机 | 自带微型热敏打印机 | |
| 环境温度 | -10℃～50℃ | |
| 相对湿度 | <90%，不结露 | |
| 选型主要技术指标 | ||
| 电容量范围pF | 3~60k | |
| 最大输出电流mA | 200/10kV | |
| 外形尺寸长x宽x高cm | 34x26x27cm3 | |
| 重量kg | 22kg | |
| 高电压介损 | 支持 | |
| CVT自激法测量 | 不需外接设备C1/C2同时测量高压连线可拖地 | |
| 回路放电提示 | 有 | |
| 打印机 | 热敏 | |
| 计算机接口及存储 | RS232存储100组数 | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、变频抗干扰：采用变频抗干扰技术，在 200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。
- 2、高精度测量：采用频率浮动、数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量，并且正/反接线测量的准确度和稳定性一致。
- 3、仪器所有量程输入电阻低于 2Ω，消除了测试线附加电容的影响。
- 4、可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验。
- 5、兼容性好：自动识别 50Hz / 60Hz 系统电源，支持发电机供电，即使频率波动大，也可正常测量。
- 6、内置串联和并联两种介损测量模型，可与校验台和介损标准器完全兼容，方便仪器检定。
- 7、多级安全保护，确保人身和设备安全。
- 8、高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。
- 9、低压保护：误接 380V、电源波动或突然断电，启动保护，不会引起过电压。
- 10、接地保护：仪器接地不良使外壳带危险电压时，启动接地保护。
- 11、C V T：高压电压和电流、低压电压和电流四个保护限，不会损坏设备；误选菜单不会输出激磁电压。CVT 测量时无 10kV 高压输出。
- 12、防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。
- 13、抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。
- 14、高压电缆：为耐高压绝缘导线，可拖地使用。
- 15、技术突破，功能强大，具有外接标准电容器接口，自动跟踪外接试验电源频率 40Hz~70Hz，支持工频电源和串联谐振电源做大容量高电压介损试验。
- 16、具有回路接触不良放电提示功能，以方便判别接线是否可靠。
- 17、具有 CVT 自激法测量功能，C1/C2可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件，并且高压连接线可以拖地。
- 18、具有反接线低压屏蔽功能，在220kVCVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量，并且可一次接线同时对主、从两个电容进行测量。
- 19、中文图文菜单，大屏幕背光LCD显示。
- 20、配置热敏打印机，打印数据清晰快捷、无噪音。
- 21、带日历时钟，可存储100组测量数据。
产品视频

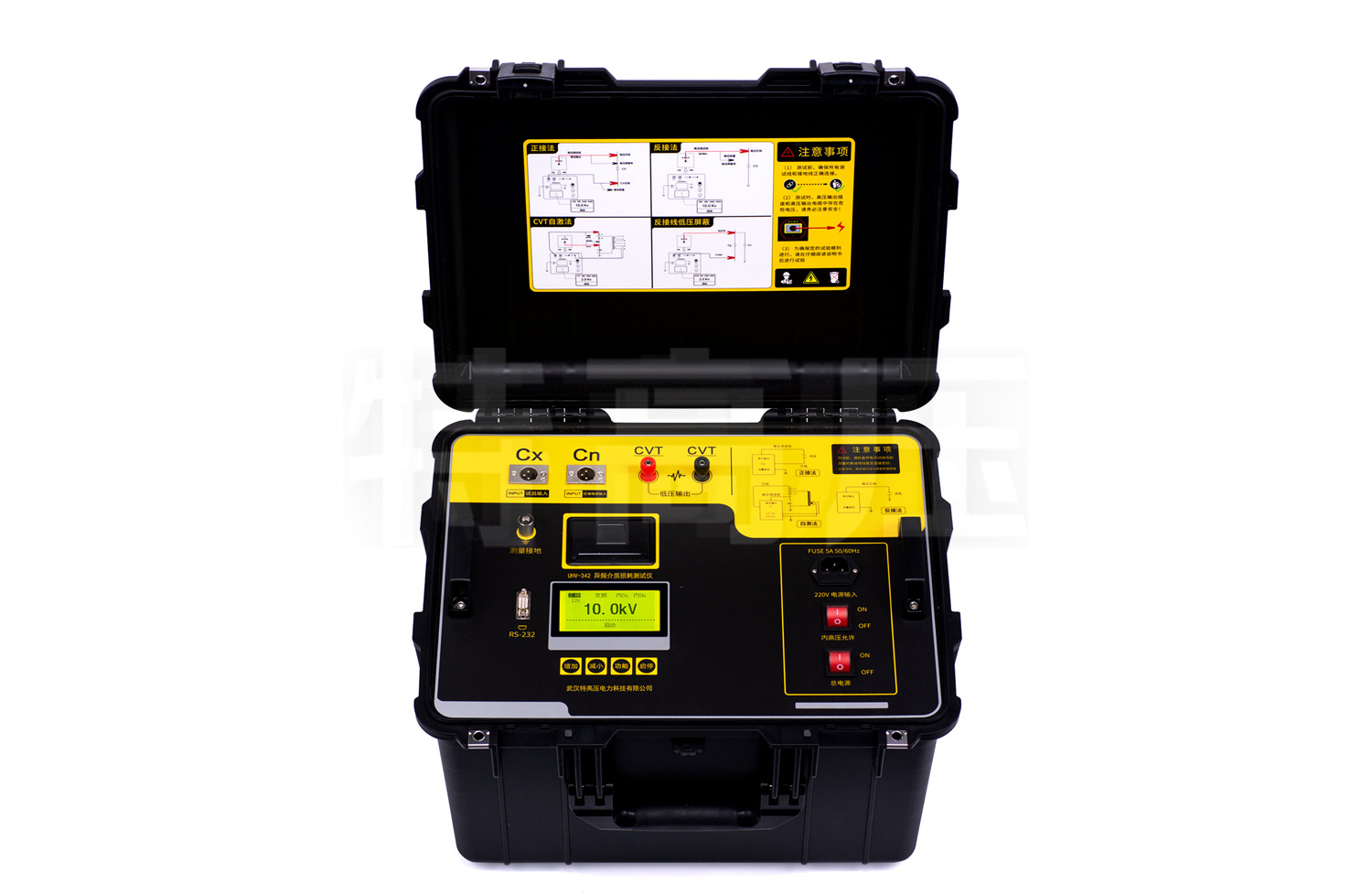

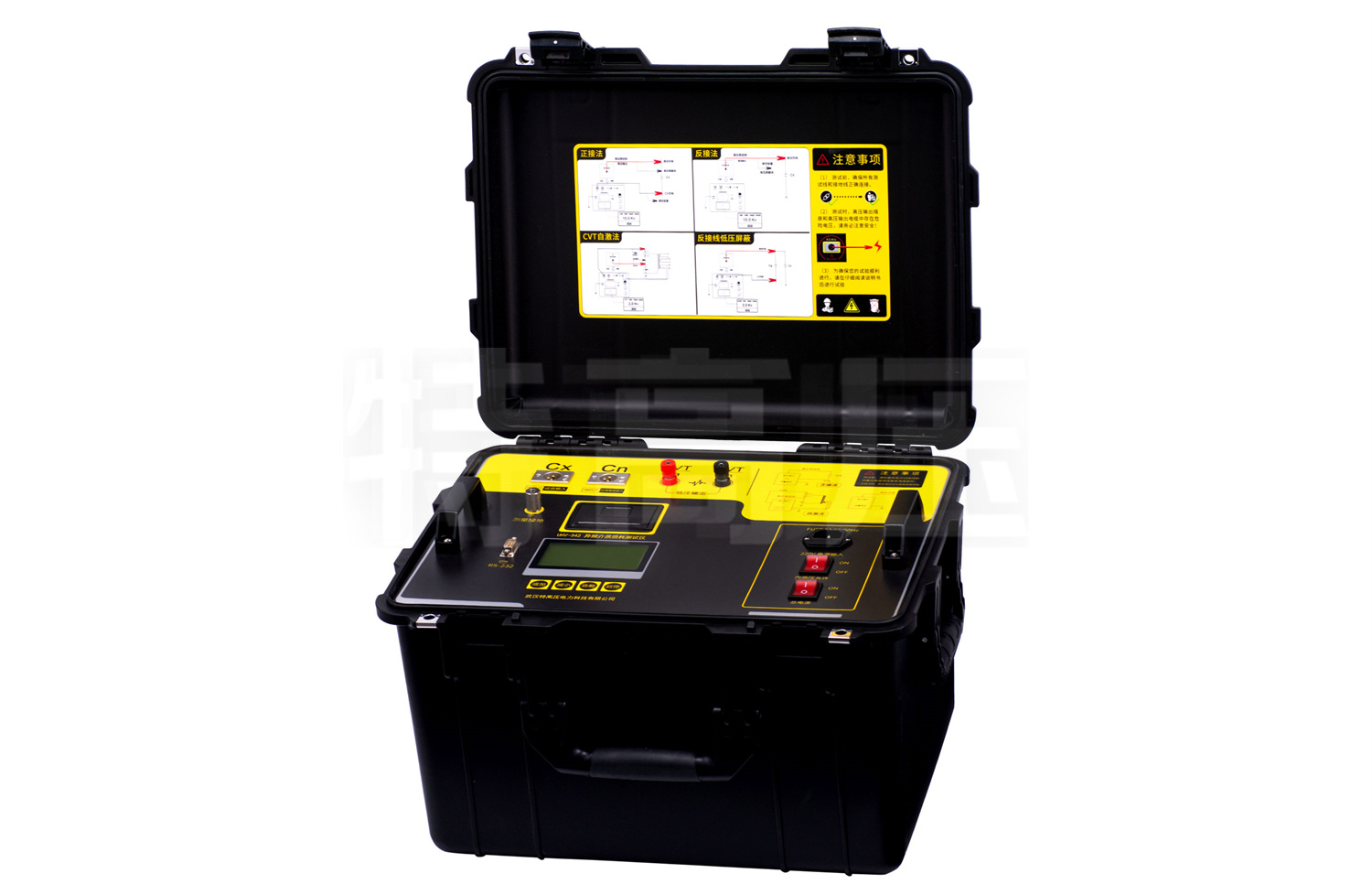

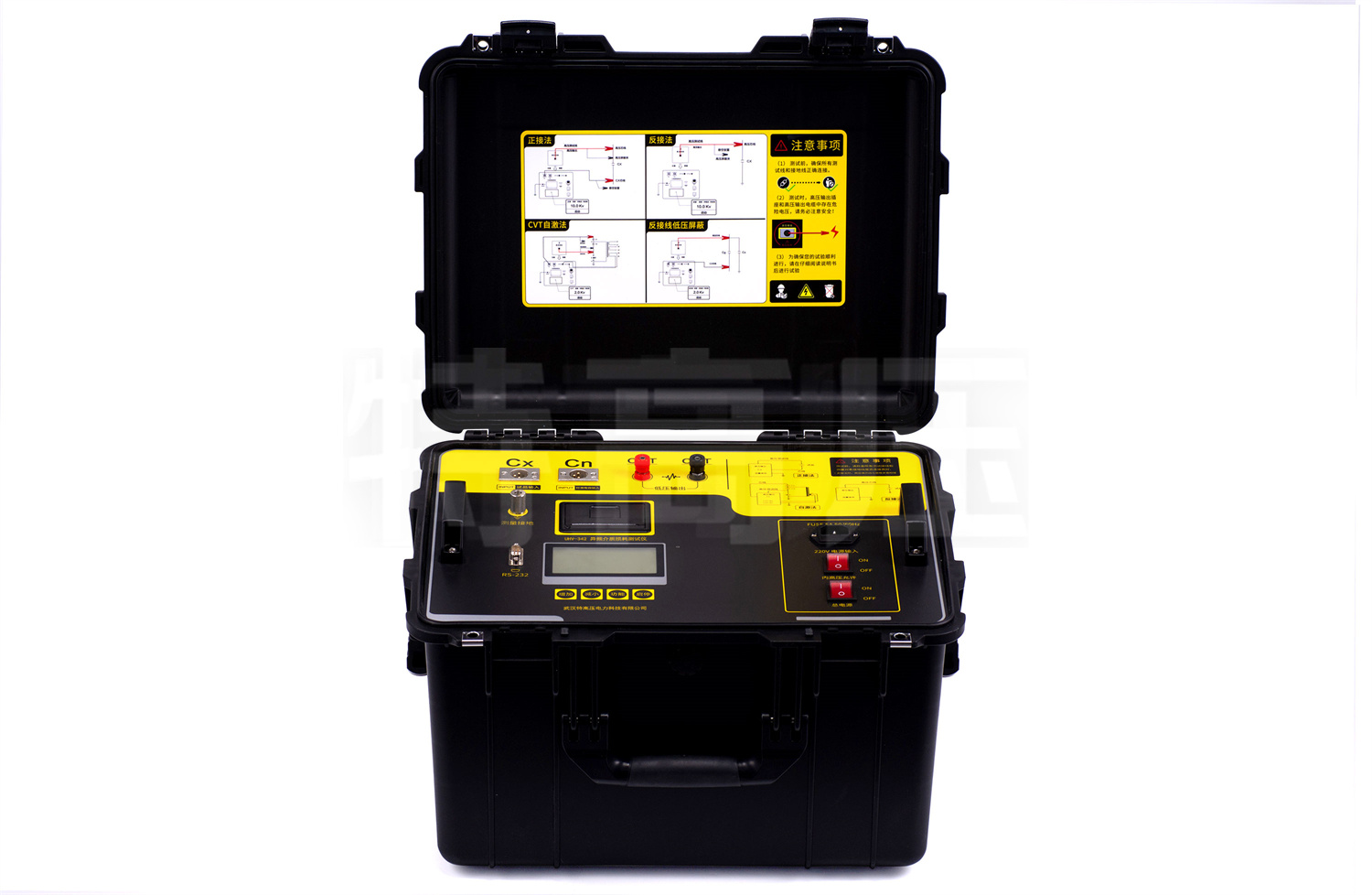

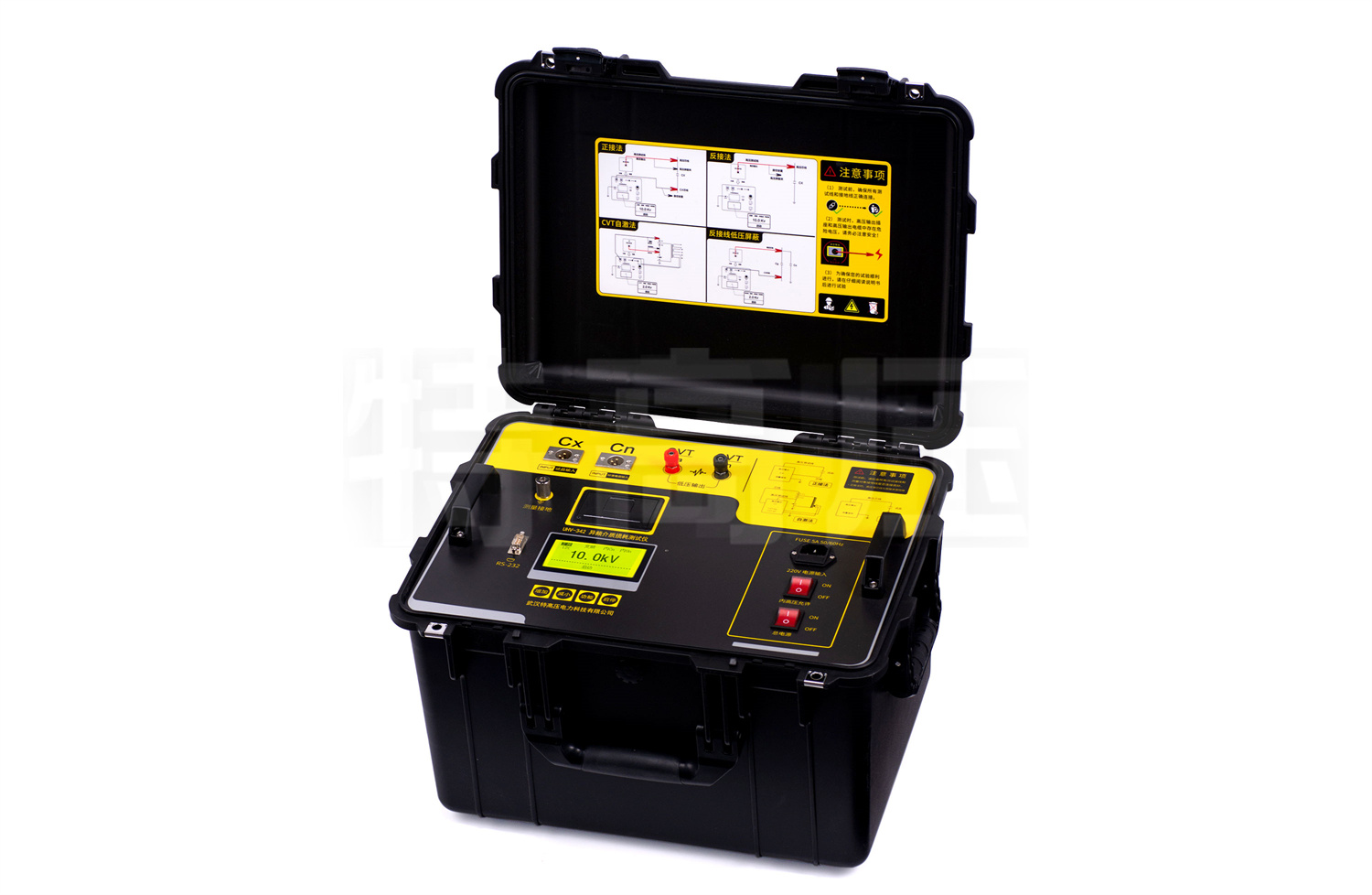

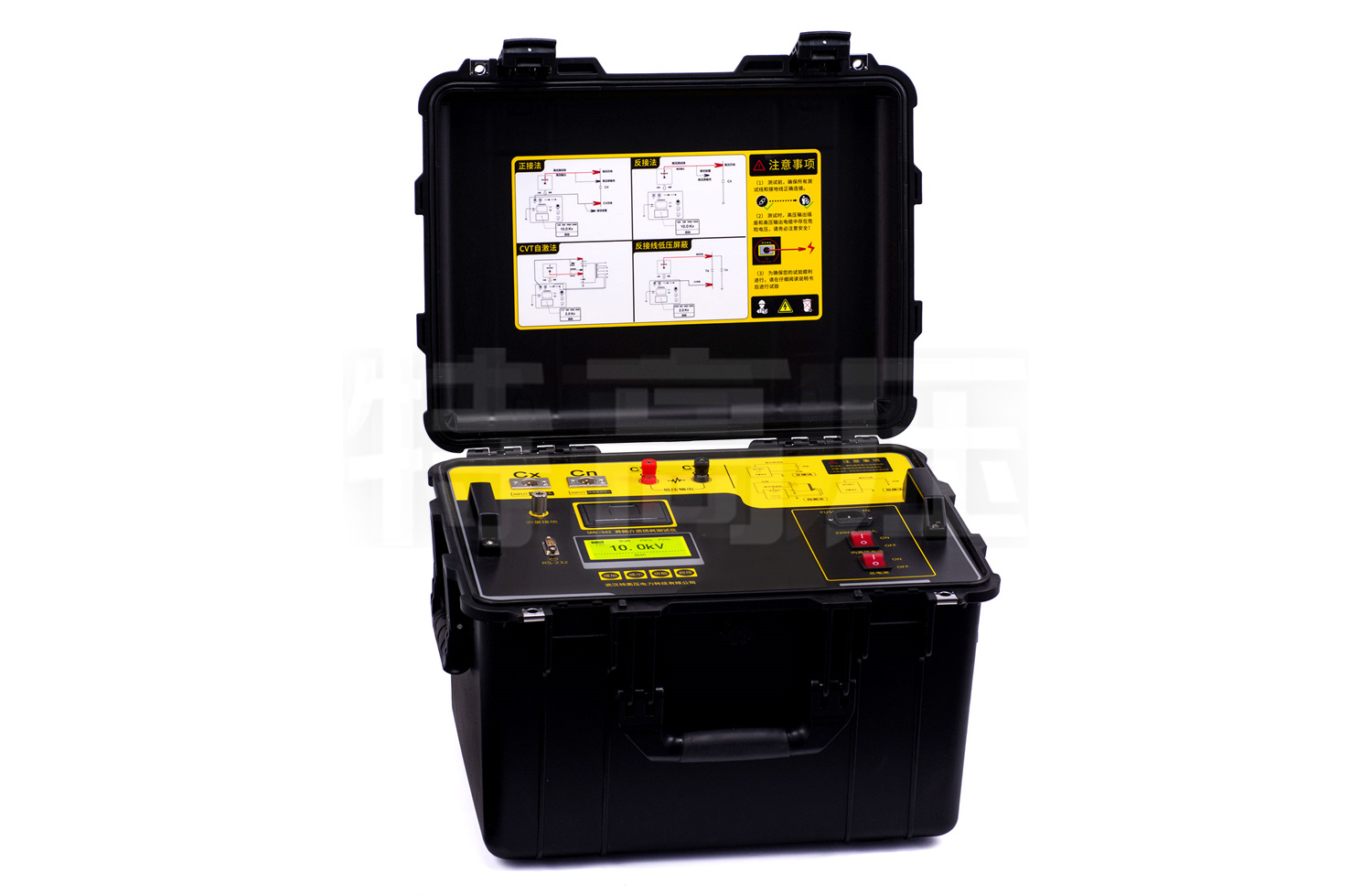

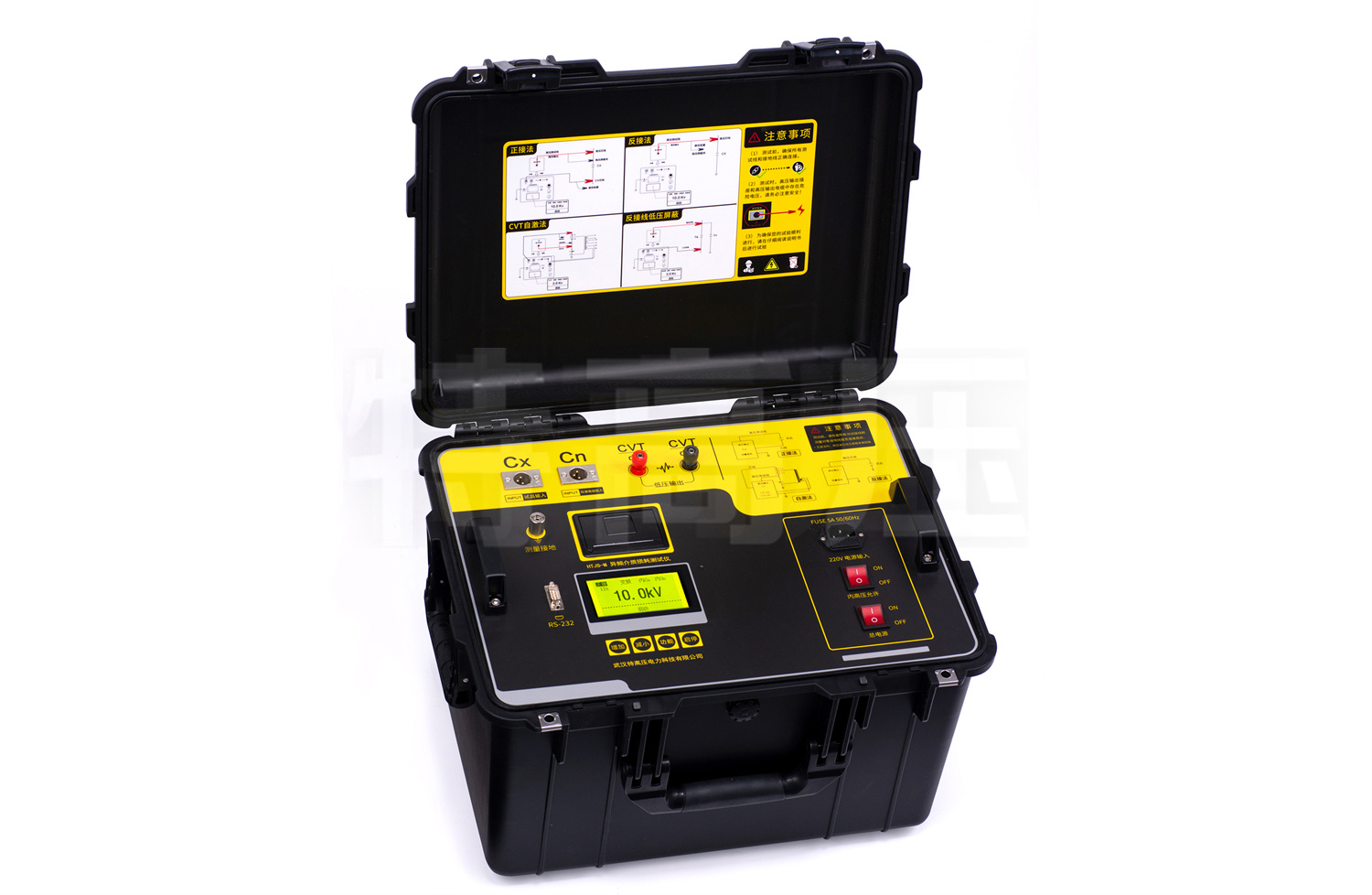

产品图集
