集成了电气试验、故障录波、综合电力监测功能的便携式仪器
参考标准：DL/T 553-2013
- 录波仪接入了16路模拟量、16路开关量
- 开关输入信号类型包括有源、无源两种
- 长时间连续记录模拟量的波形和有效值、开关量状态
注：关于产品购买、技术维护等服务，欢迎致电!
录波仪是集成了电气试验、故障录波、综合电力监测功能的便携式仪器，采用一体机结构，内置高性能的处理、采集、运算和通讯组件，实现了先进的数据处理能力，可用于电力系统各个环节的稳态测量和暂态记录分析。
录波仪配置了多种模拟通道，全部采用电气隔离技术，隔离耐压达DC3000V；模拟通道类型包括交流电压、交流电流、直流电压、直流电流、转速信号等，覆盖了电力系统各个环节的电气信号类型。开关输入信号类型包括有源、无源两种。开关输出信号为继电器节点。
录波仪具备功能完备的集成软件，包括了录波、试验、监测、长时记录等功能。配套提供的远程机（上位机）软件可通过局域网与录波仪连接，实现设备的远程操作。
产品别称：波形记录仪、波形分析仪、谐波分析仪、谐波记录仪、电量记录分析仪、录波仪
产品参数
技术参数
| 硬件配置 | |
| 显示屏 | 15.6" LCD；分辨率：1366×768 |
| 存储 | 硬盘120GB，内存4GB |

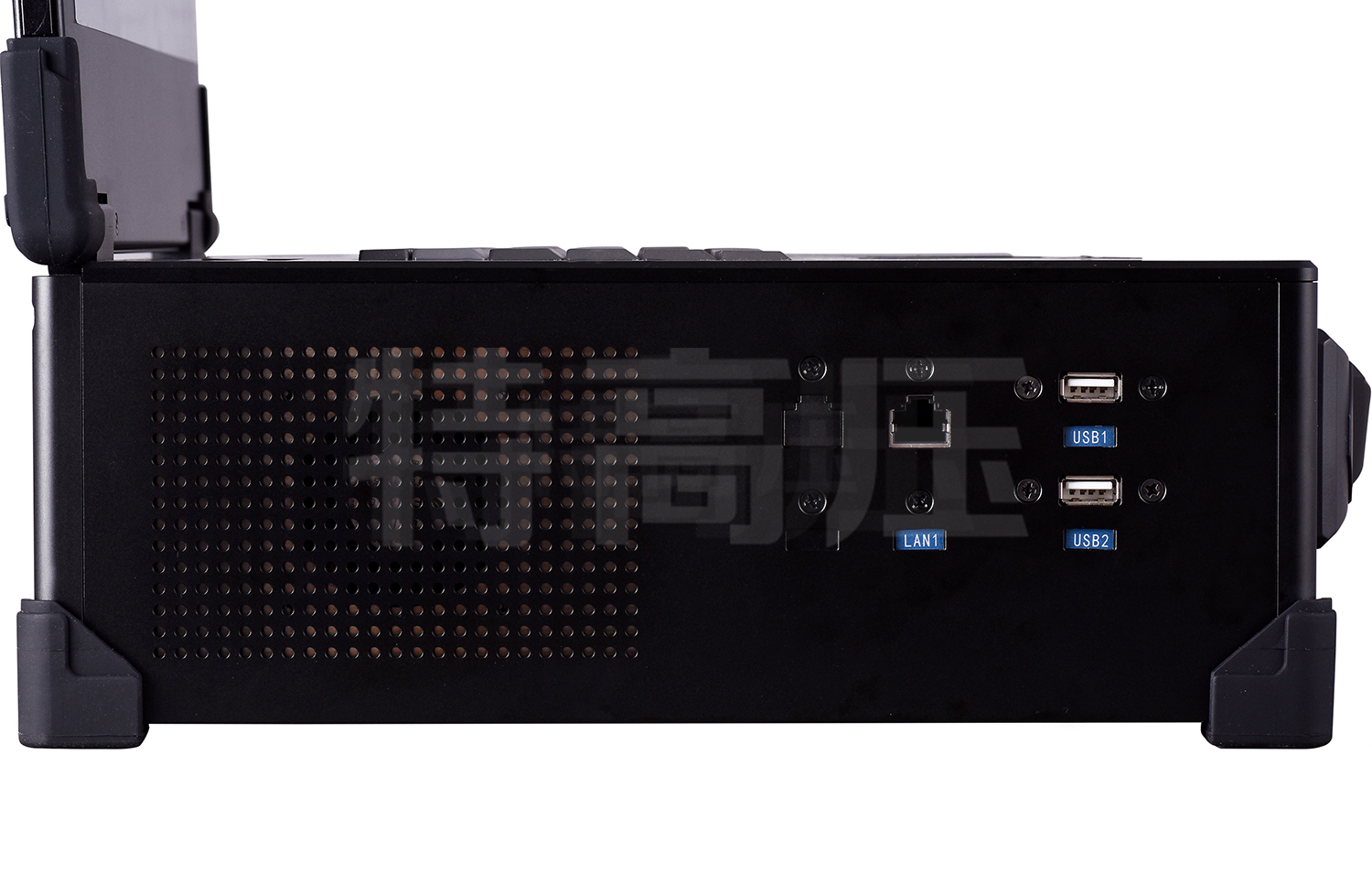

| 通讯接口 | 网络：1个10/100Mbps 802.3u接口、2个USB接口 |
| 通道数 | |
| 模拟量 | 16路 |
| 开关量 | 16路 |
| 派生量 | 24路 |
| 输入通道 | |
| 同步采样频率 | 10k/s、20k/s、50k/s、100k/s可选 |
| 安全性 | 电气隔离耐压3000VDC |
| 工作电源 | |
| 交流电源 | 额定电压：单相220V，50Hz，允许偏差-15%～+15% |
| 直流电源 | 额定电压：220V，允许偏差-15%～+15% |
| 结构 | |
| 机箱尺寸（mm） | 407 (宽) ×150(高)×370(深) |
| 重量 | 10kg(含铝合金包装箱) |
| 环境 | |
| 工作温度 | 室内使用：-5 ～ +45℃，相对湿度5 ～ 95% |
| 存储环境 | 室内保存：-5 ～ +45℃，湿度95rh%以下（不凝结） |
模拟通道
| 技术指标 | |
| A/D分辨率 | 16位 |
| 有效值准确度 | 0.2% |
| 通道类型 | |
| 交流信号 | 用RMS（均方根）算法计算有效值 |
| 直流信号 | 用平均值算法计算有效值 |
| 转速信号 | 处理并提取过零点信息，计算转速、功角等参量 |
| 4～20mA信号 | 用平均值算法计算有效值 |
| 测量范围 | |
| 交流电压通道 | AC150V～AC1000V |
| 交流电流通道 | 直接接入：AC10A |
| 电流钳：AC1A～AC200A | |
| 直流电压通道 | DC±100mV、DC±2000V |
| 直流电流通道 | 直接接入：DC±200mA |
| 霍尔电流钳：DC±100A | |
| 转速通道 | 光电传感器或涡流传感器；1：1或1：60 |
派生量
| 类型 | 准确度 |
| 频率 | ±0.02Hz |
| 有功功率 | 0.5%，cosφ1.0～0.5 电压＞50% 电流＞10% |
| 无功功率 | 0.5%，sinφ1.0～0.5 电压＞50% 电流＞10% |
| 两矢量差，两矢量和，交流阻抗 | 0.5% |
| 功率因数/正序/负序/零序/两相负序/同期压差 | 1% |
| 相角差，实测功角，线路功角 | ±0.3° |
| 计算功角 | ±1.5° |
| 标量和 | 由引用参量决定 |
| 标量差 | 由引用参量决定 |
| 一次函数 | 由引用参量决定 |
开关量通道
| 通道类型 | 技术参数 |
| 有源节点8路、无源节点8路组合 | 有源节点接入DC24~220V |
| 无源节点8路、有源节点4路和开出量4路 | 有源节点接入DC24~220V |
| 开出量空节点输出，AC220V/5A | |
| 无源节点16路 | / |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、实时监测：录波仪接入了16路模拟量、16路开关量。实时显示波形、谐波、矢量图，并实时计算模拟量有效值、派生量（频率、有功、无功、功角、零序、负序等）。
- 2、发电机电气试验：多种发电机特性测试试验项目，包括发电机空载试验、短路试验、频率特性、进相试验、甩负荷试验、转子交流阻抗、同期装置校验等，以及励磁调解器的各项试验，例如阶跃试验、灭磁试验、零起升压试验等。
- 3、故障录波：具备完整的故障录波器功能，按预定义的故障判据监测实时信号，在符合判据时启动波形录制。可在电力系统发生故障时，自动准确地记录故障前、后过程的各种电气量的变化过程。
- 4、长时录波：长时间连续记录模拟量的波形和有效值、开关量状态。最长可记录31天，最高可选采样频率为10kHz。
产品视频

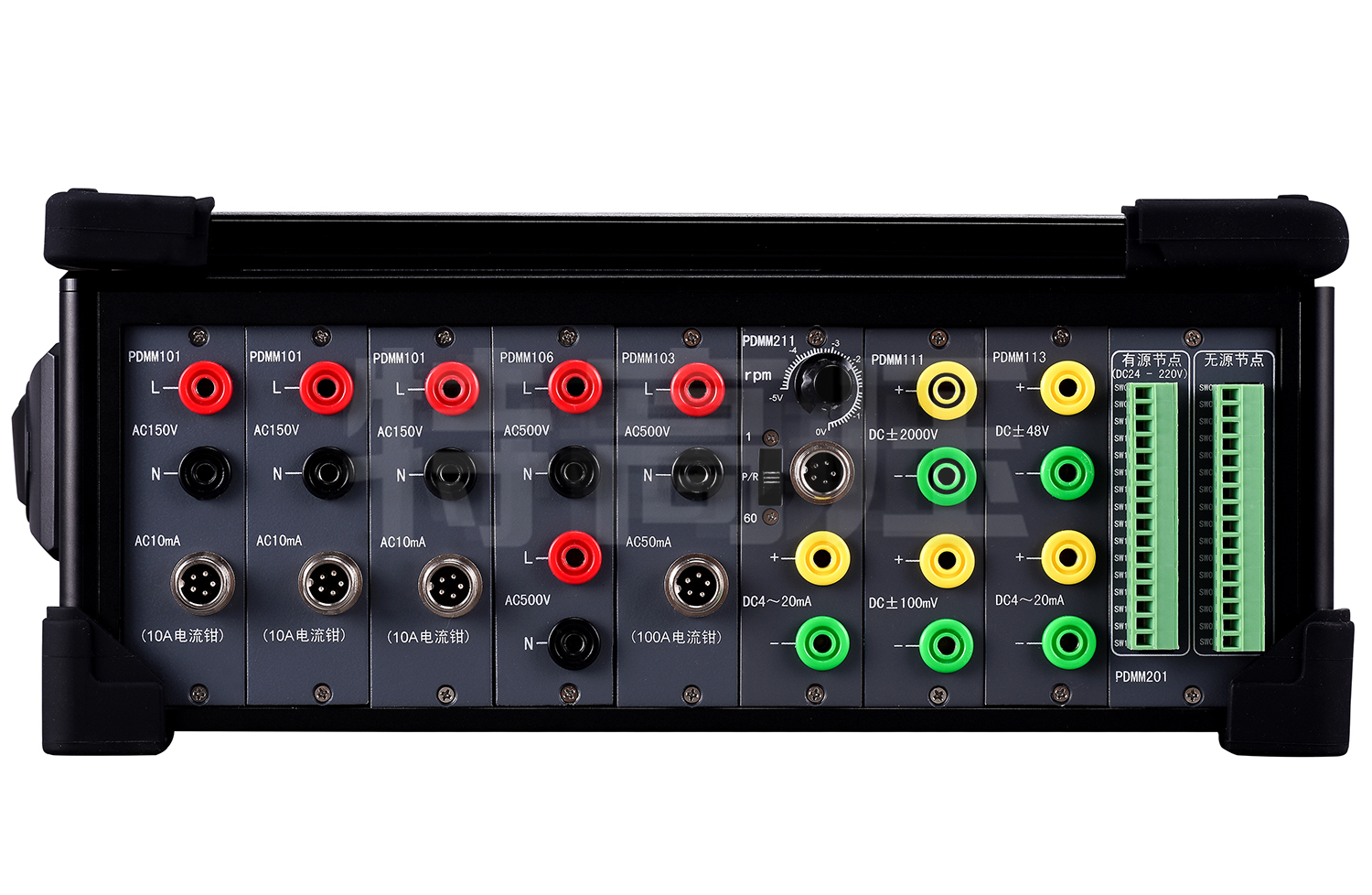

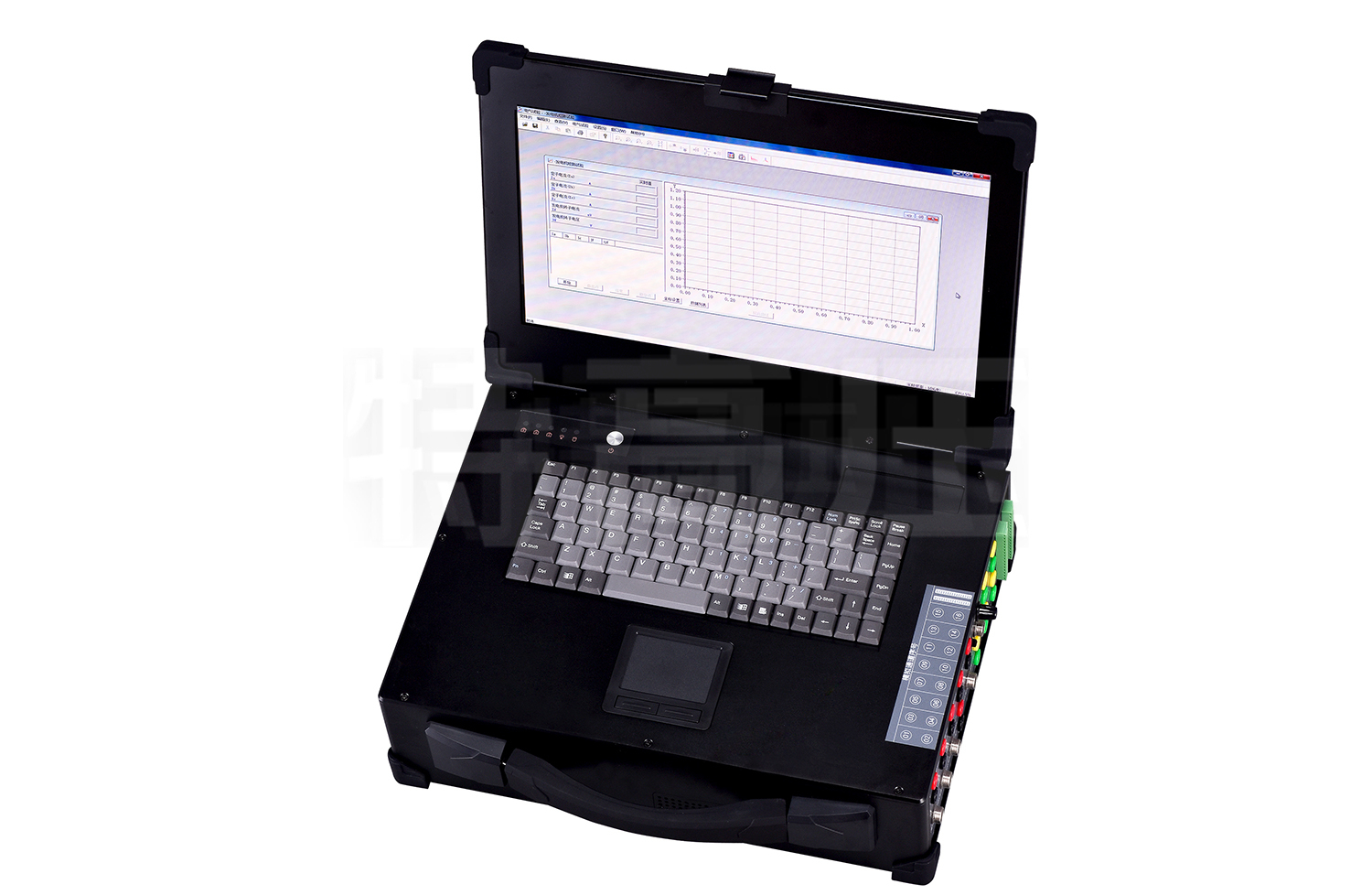

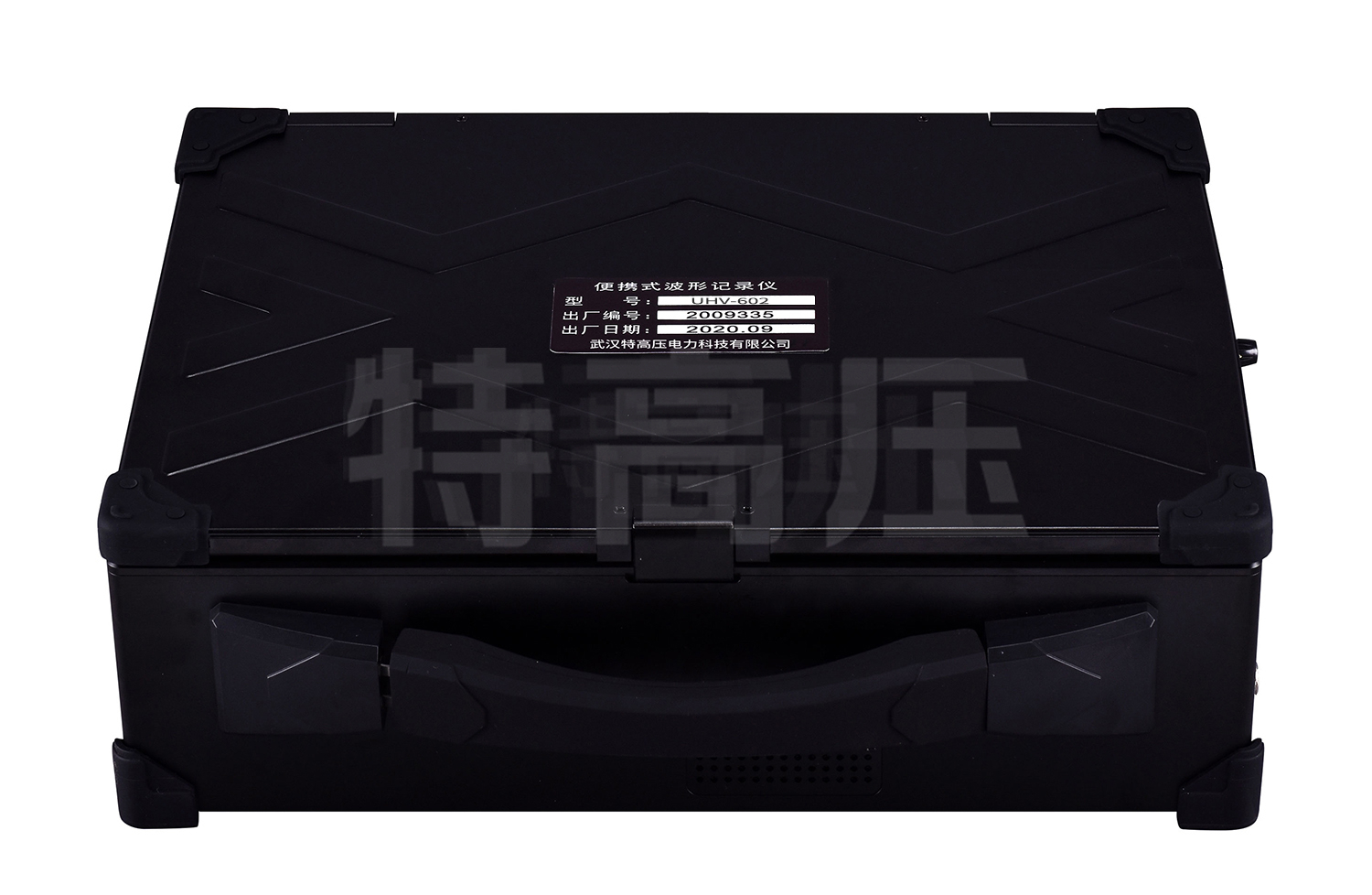

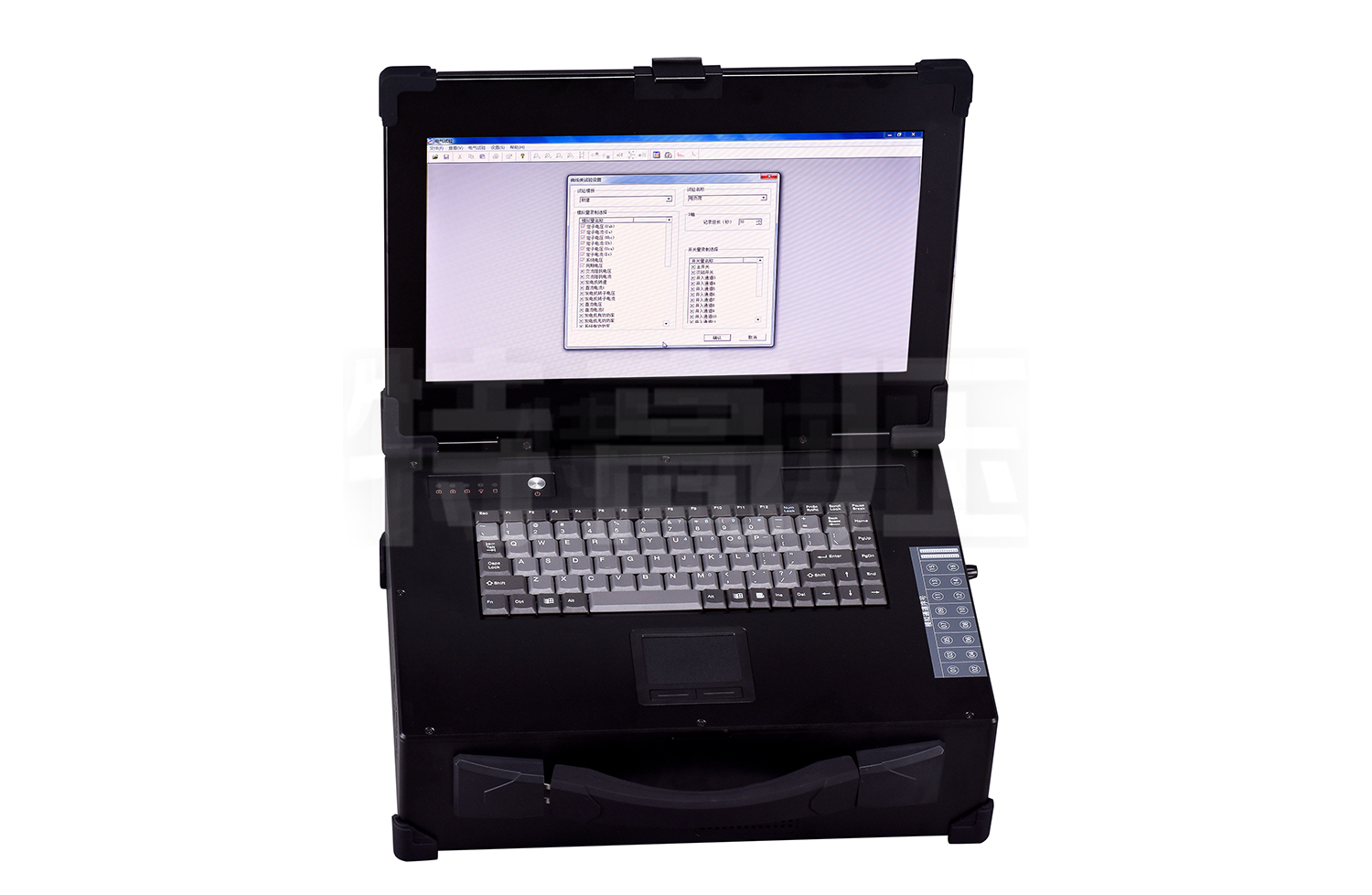

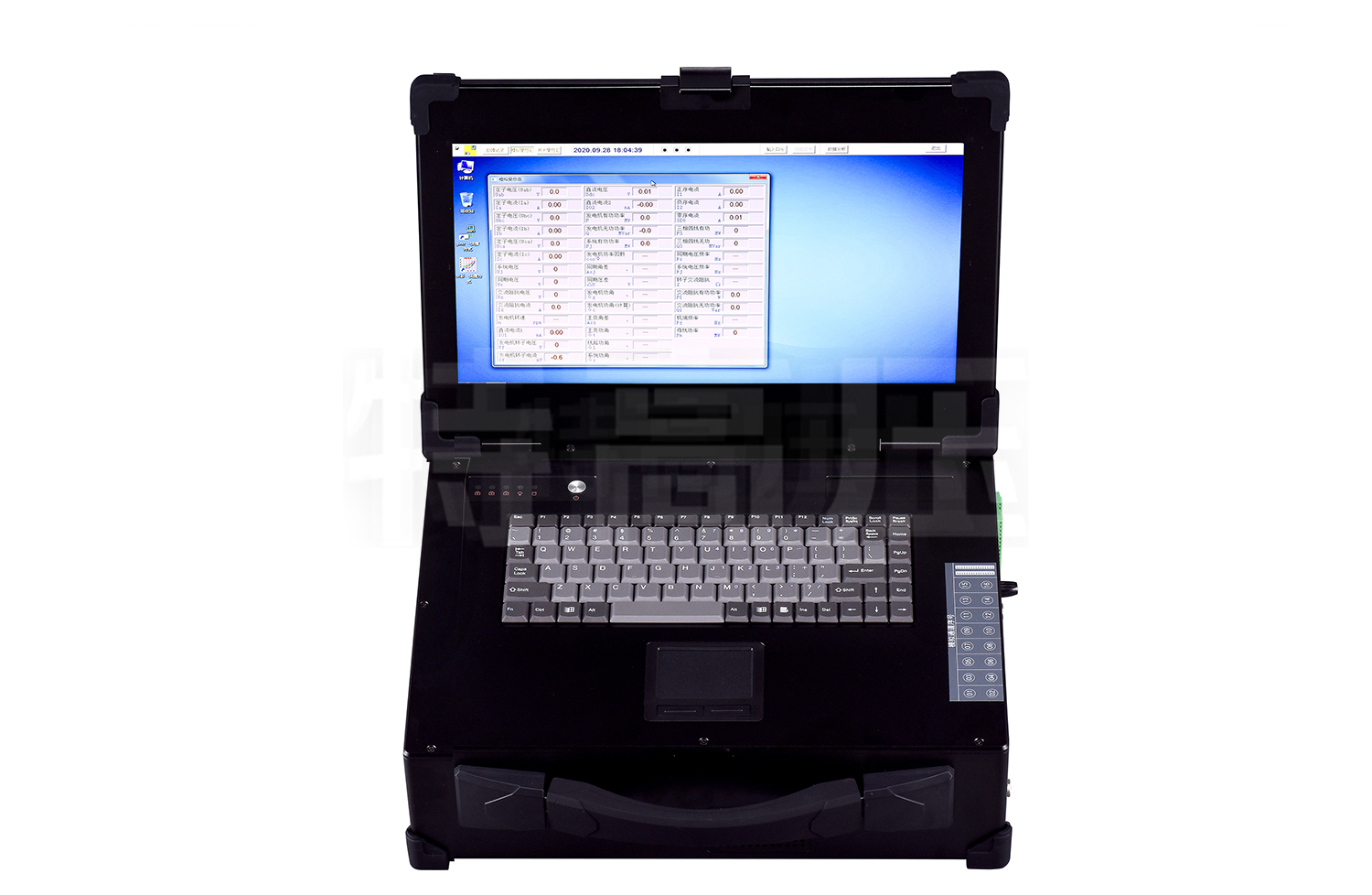

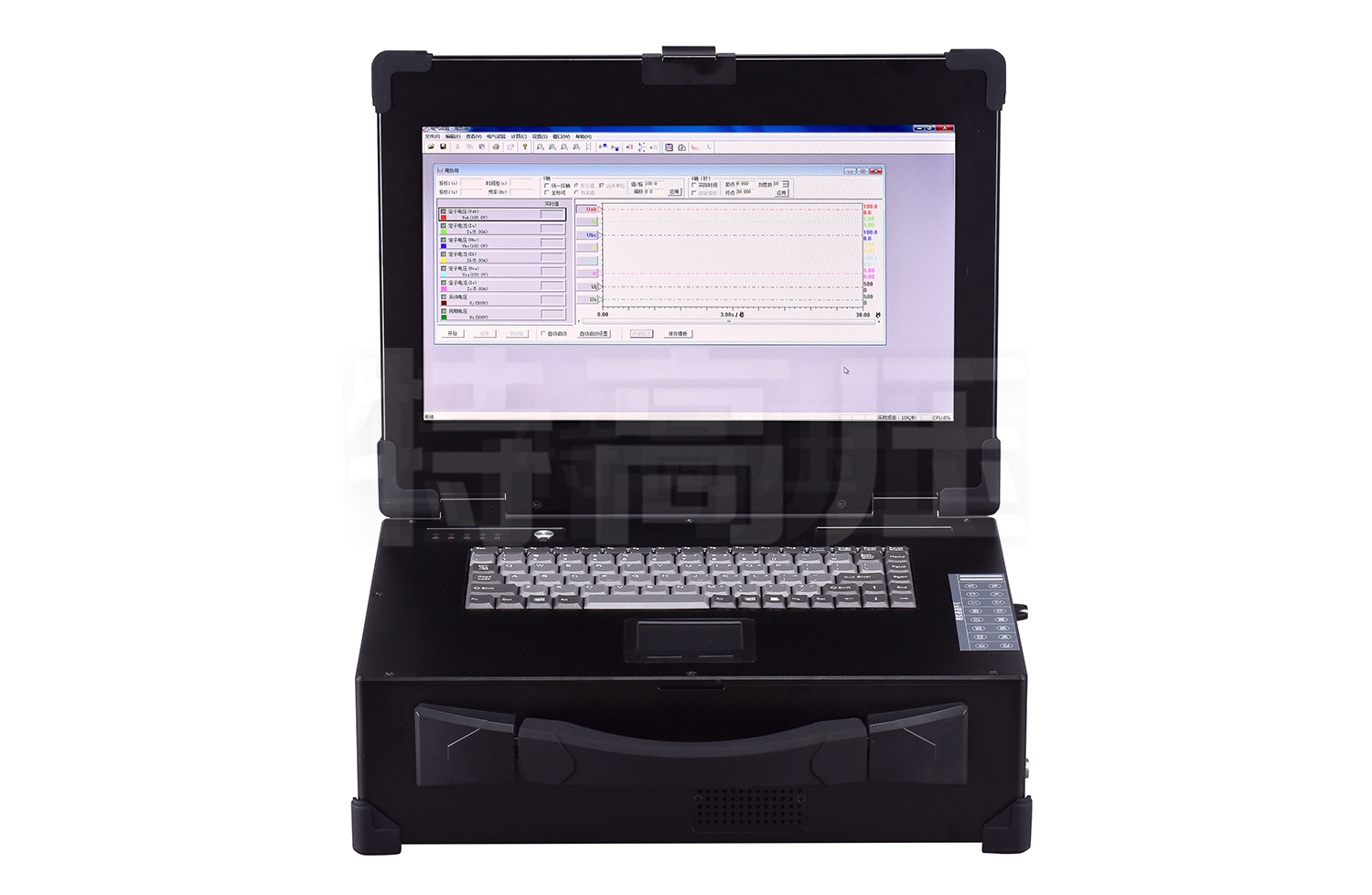

产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
