各类故障的测试，电缆路径、电缆埋设深度，以及铁路、和路灯电缆故障的精确测试
闪测仪 参考标准：DL/T 849.1-2004
定点仪 参考标准：DL/T 849.2-2004
路径仪 参考标准：DL/T 849.3-2004
- 整机采用高档PP塑料机箱，小巧精致，易携带
- 采用多次弧反射法、低压脉冲法、脉冲电流法、等新技术
注：关于产品购买、技术维护等服务，欢迎致电!
产品简介
产品参数
产品特征
产品图集
资质证书
联系我们
电缆故障测试仪系统是我公司为了迎合电力工业电力时代的到来，在集成了电缆故障测试行业的诸多精品方案，以IT时代的快速发展为契机,将单片机及笔记本式的电缆故障测试仪彻底摒弃，在嵌入式计算机平台的基础上打造出适合电缆故障测试行业自身特点的网络化电缆故障测试服务平台，并且系统化得集成了USB通信技术,触摸屏技术，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。考虑到现在地埋电缆日益增多，整套系统满足中华人民共和国电力行业标准《DL/T849.1-2019～ DL/T849.3-2019》电力设备专用测试仪器通用技术条件，该系统测试由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测；以及铁路机场信号控制电缆和路灯电缆故障的精确测试。
电缆故障测试仪系统是我公司多年来为了赶超同类产品的世界先进水平不断探索的结果。是该公司内部多名工程师辛勤汗水的技术结晶，该产品实现了与国际水平持平，特别是全套设备在便携性上已赶超了世界同类水平。多次脉冲法的核心技术彻底改变了传统的测试方式，使得原来较难解决的高阻故障波形阅读问题从根本上得以解决，经过多次脉冲产生器可以将任何复杂的高阻波形转化为非常熟悉又便于识别的低压脉冲短路故障波形。彻底解决了长期以来用户不会识别复杂高阻故障波形的难题，使关键的粗测水平得以质的提升。
产品别称：全智能多次脉冲电缆故障测试仪、多次脉冲电缆故障测试仪、地下电缆故障定位仪
产品参数
测试指标
| 可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。 | |
| 可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。 | |
| 可测量长度已知的任何电缆中电波传播的速度。 | |
| 可测试电力电缆埋设路径及埋设深度。 | |
| 显示方式 | 12.1英寸工业级液晶触摸屏 |
| 存储空间 | 固定32G |
| 测试方法 | 低压脉冲法、冲闪电流法、多次脉冲法 |
| 操作方式 | 双操作，触摸笔兼触控鼠标操作 |
| 测试距离 | ≤100km |
| 最短测试距离（盲区） | 0-5米或无盲区 |
| 精确定点误差 | ±0.2m |
| 测试误差 | 系统误差小于±1% |
| 系统误差小于±1% | 冲击电压≤40KV |
| 分辨率 | V/fm；V为传波速度m/μs |
| 软件游标 | ＞0.10米 |
| 采样频率 | 3.125MHz、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200MHz、250MHz |
| 波形分析 | 所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位 |
| 脉冲宽度 | 50ns、80ns、100ns、200ns、1μs、2μs、5μs、10μs（软件自动匹配） |
| 电源与功耗 | AC 220V±10% |
| 主机重量 | 6.2kg |
| 外形尺寸 | 180mm×300mm×400mm |
| 温度 | -20℃～﹢40℃ |
| 相对湿度 | ≤80% |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、采用工控嵌入式计算机平台系统，全电脑Windows系统操作平台，集成化软件测试。
- 2、采用12.1in大屏幕触摸系统，触摸笔触控鼠标双操控，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程塑料机箱，防震防潮实现极强稳定性。
- 3、采用USB通信接口，采集信号稳定，主机可自动选择最低3.125MHz、最高达250MHz八种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。
- 4、软件实现低压脉冲、多次脉冲法全自动识别搜索，波形故障拐点自动卡位，故障距离仪器自动读取并显示，,同屏三区显示波形, 同屏随机显示十个低压脉冲波形供选择，同时实现自动和人为处理两种模式 ,使得对波形实现双重卡位操作，双游标移动可精确到0.15米，提高粗测精度，减少波形误差。
- 5、独特的多次脉冲法产生器设计,一次放电，可得十次低压短路脉冲波形,大大降低了大振荡的干扰，多次脉冲产生器体积小，重量仅为5kg，真正实现全套设备轻便化。
- 6、 主机支持主机自带WIFI接收功能，可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术人员配备手机安卓版测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作。
- 7、关键的精确定点仪部分可直接数字显示测试者离故障点距离，采用静噪技术，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。

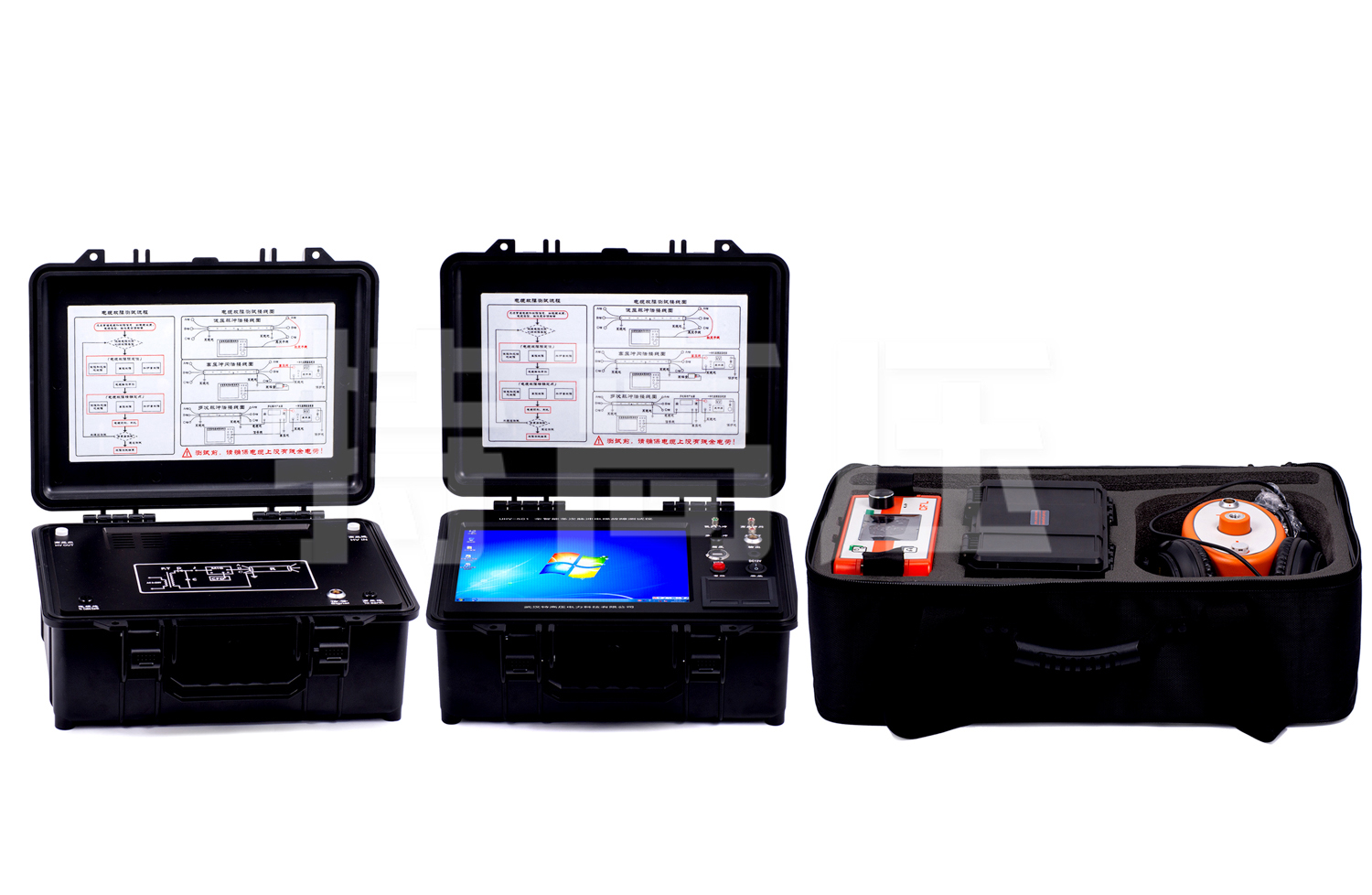

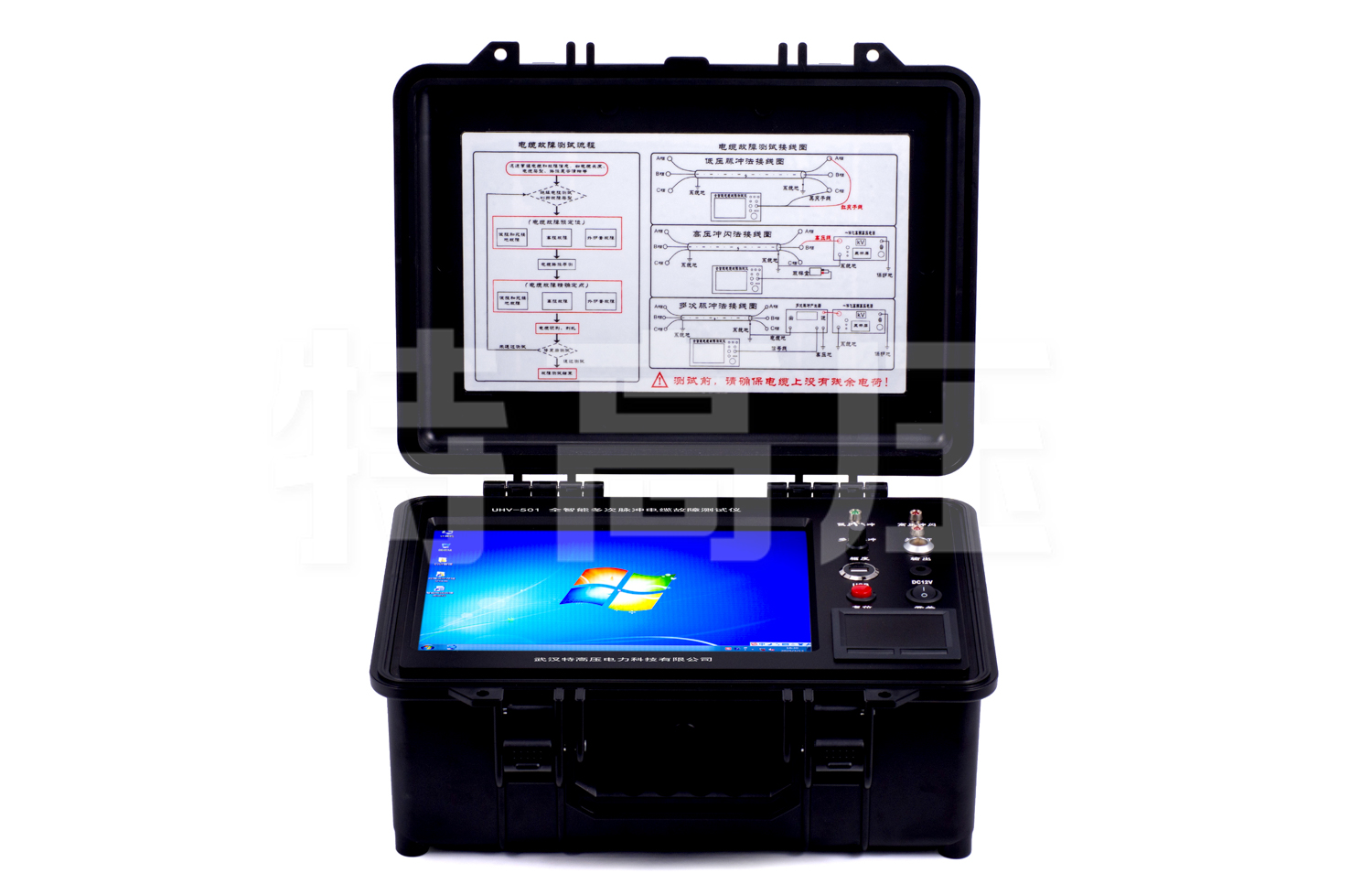

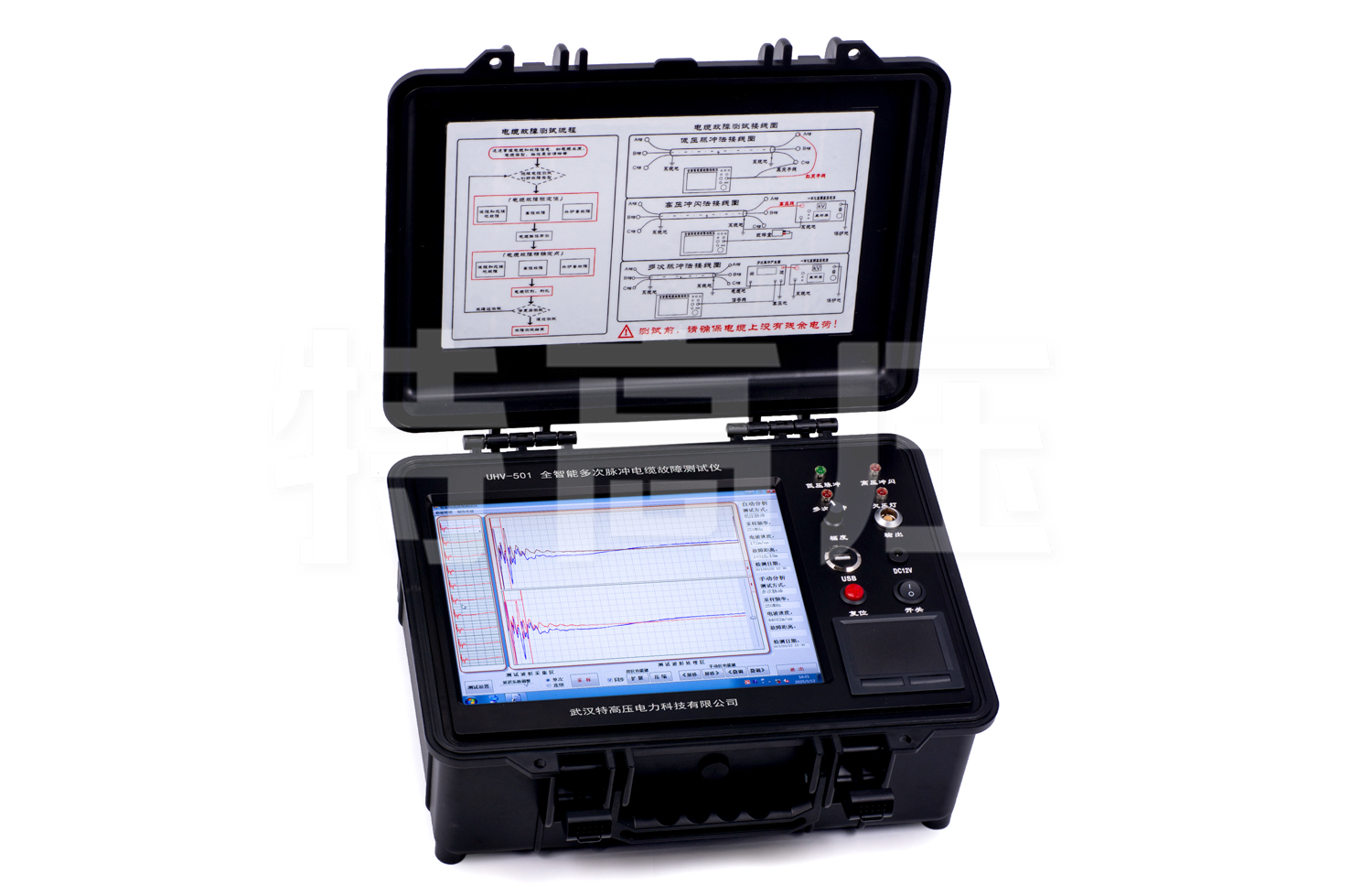

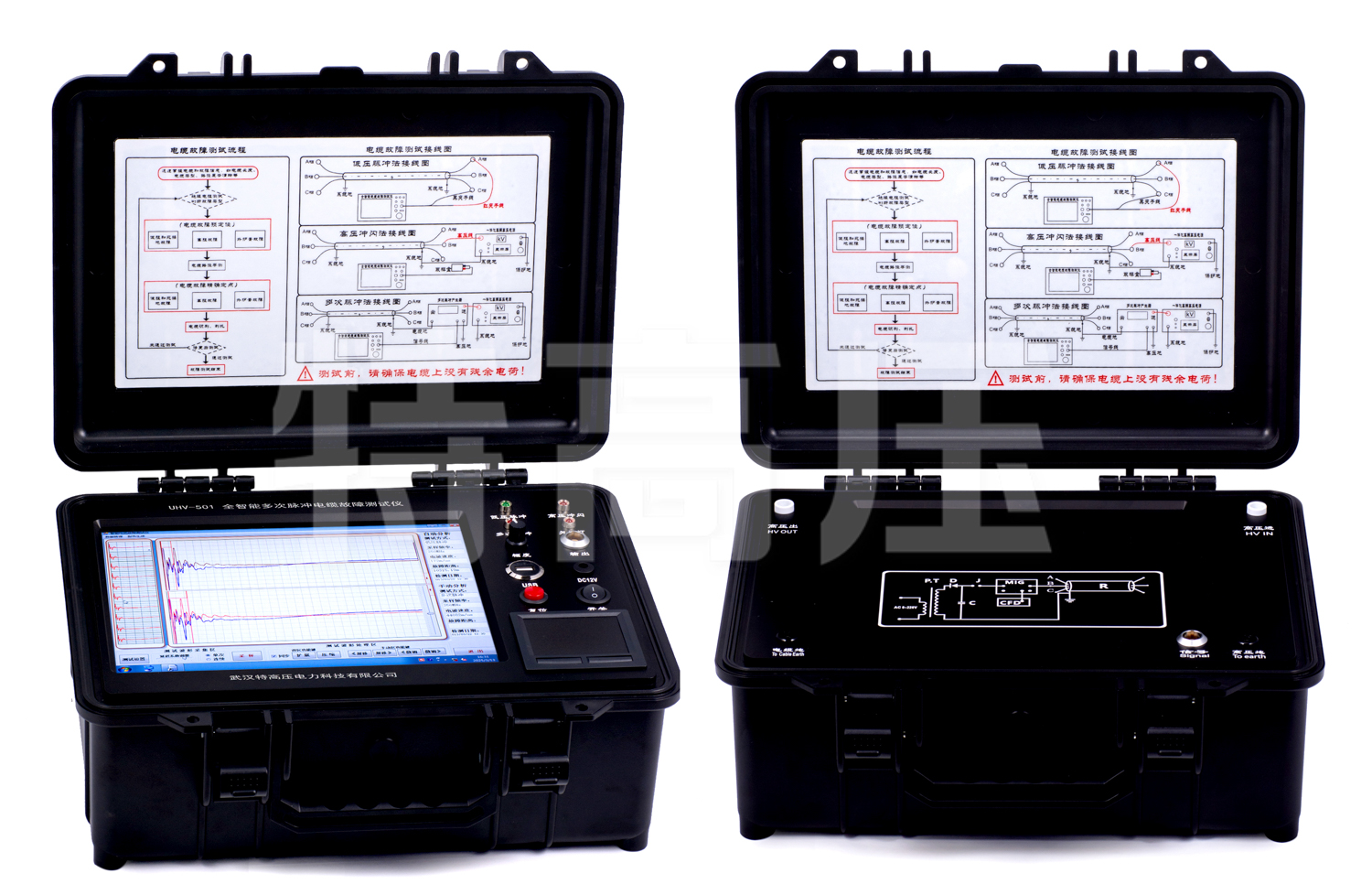

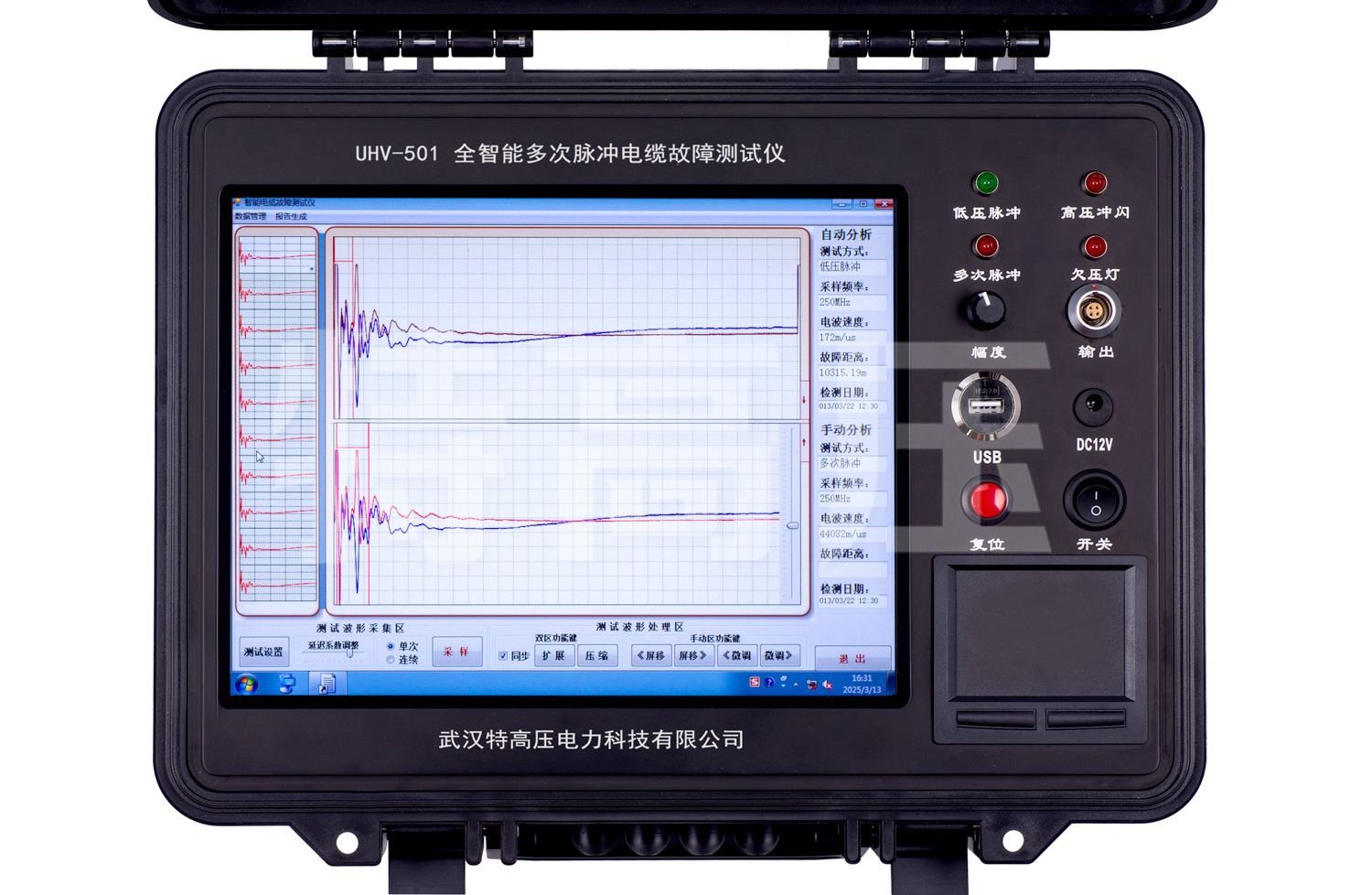

产品图集
产品附件图
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
