智能化的SF6气体密度继电器校验仪器
参考标准：DL/T 259-2012，JB/T 10549-2006
- 核心元器件采用进口器件，集成程度高、精度高、重复性好、可靠性高
- 配置7寸高清全彩触摸屏，操作简单、界面美观
- 大容量锂电池供电，无需接入交流电
注：关于产品购买、技术维护等服务，欢迎致电!
SF6开关是电力系统广泛使用的高压电器SF6开关的可靠运行已成为供用电部门最关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-2021《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。
密闭在容器中的气体压力是随着温度的变化而变化的,为了有个统一标准进行比对,我们通常把 20℃的相对压力值作为标准值。密度继电器校验的时候就是根据压力和温度的对应关系将所测压力转换成 20℃时的等效压力值,从而再进行比较。

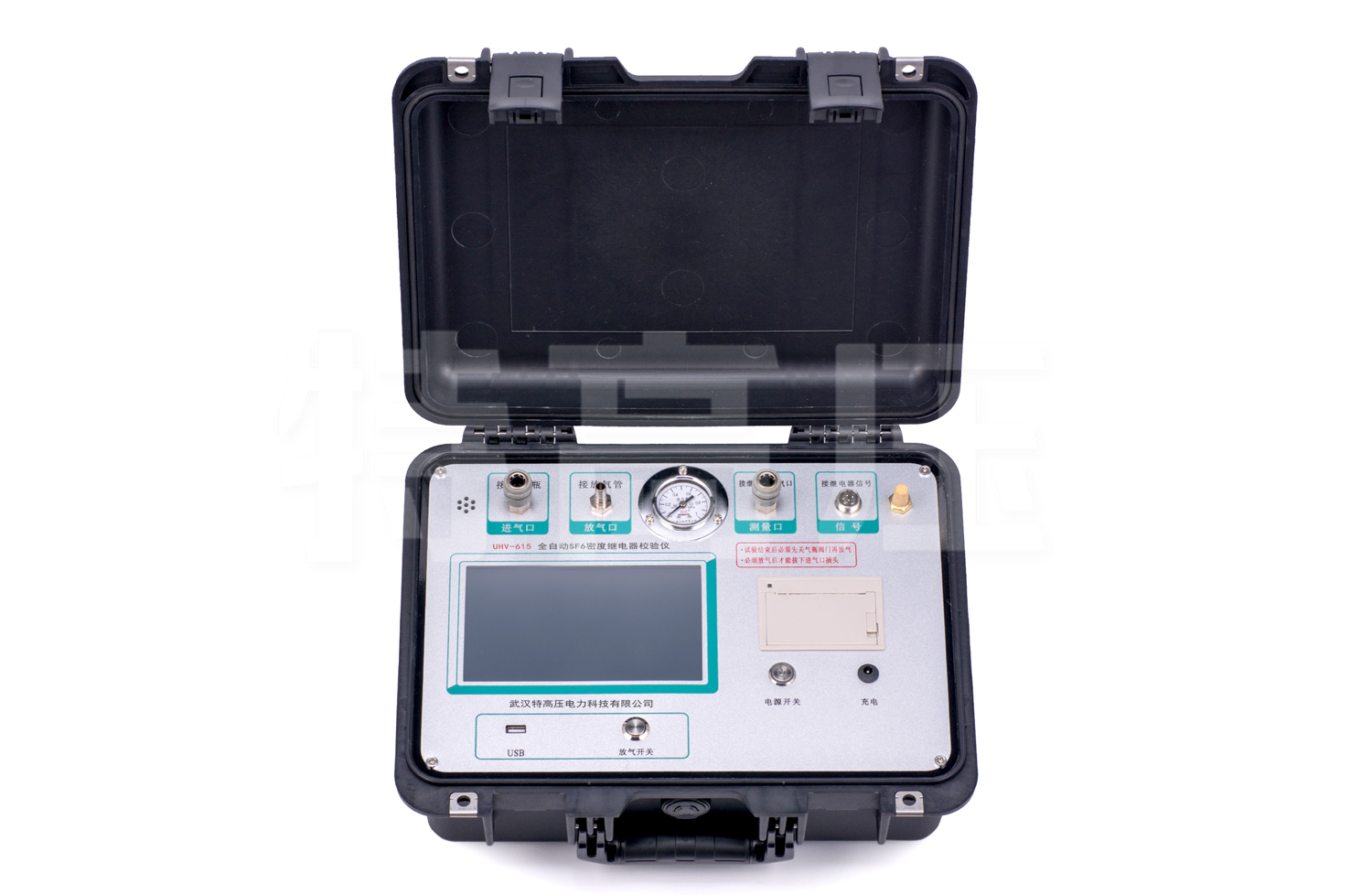

本产品是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用高精度压力传感器及高速率A/D转换器，结合32位高性能微处理器能对各种 SF6气体密度继电器进行性能校验，能准确测量信号动作时当前温度下的压力值，自动完成任意环境温度对 20℃时的标准压力换算，并具有打印、存储和Ｕ盘转存功能，同时自动识别测试过程中的故障、自动判断密度继电器触点状态。本产品携带方便、操作简单、测试精度高、稳定性强、可靠性好，体现了仪器“智能型”的特点。
产品别称：SF6密度继电器校验仪、全自动密度继电器测试仪、六氟化硫密度继电器校验仪、SF6气体密度继电器校验仪、SF6密度继电器测试仪、继电器校验仪、sf6气体密度继电器校验仪
产品参数
技术参数
| 测量精度 | 0.2 F●S |
| 压力显示分辨率 | 0.001MPa |
| 压力测量范围 | 0～0.99MPa |
| 温度测量范围 | -20℃～80℃ |
| 温度测量误差 | ±0.5℃ |
| SF6气体排放量 | 全部校验过程中SF6气体排放量极少 |
| 显示方式 | 工业级7寸全彩高清液晶屏，同时显示实测压力值、20℃ 时的等效压力值 |
| 操作方式 | 触屏 |
| 打印方式 | 阵列式打印 |
| 数据存储 | 最多可存储1000条测量数据 |
| 工作电源 | 24V锂电池供电 |
| 整机功耗 | ≤20W |
| 主机尺寸/重量 | 380×290×250(mm3)/ 4.9kg |
| 附件箱尺寸/重量 | 390×340×200(mm3) / 7.8kg |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、测试精度高：核心元器件采用进口器件，集成程度高、精度高、重复性好、可靠性高。因其采用了高速采样 A/D，不仅可以测量常规动作值的密度继电器，也可测量动作值特别小的密度继电器
- 2、校验过程无需恒温室，在任意有效温度范围内均可对SF6气体密度继电器、压力表进行校验。运用压力与温度动态补偿算法，自动将压力和 20℃等效压力值转换，并显示当前温度下的压力、20℃时的等效压力，彻底解决 SF6气体密度继电器现场校验难的难题
- 3、功能强大：可测量不同压力类型密度继电器，相对压力、绝对压力的密度继电器均可测量
- 4、密度继电器 1~3 组触点的初始状态为任意形式（常开或常闭），可同时测量 1~3 组触点的上行值和下行值，例如报警、闭锁、超压等，因而本仪器能适应所有的新、老式的密度继电器的全自动校验
- 5、测量的同时显示当前压力、环境温度，解决了密度继电器现场校验难题

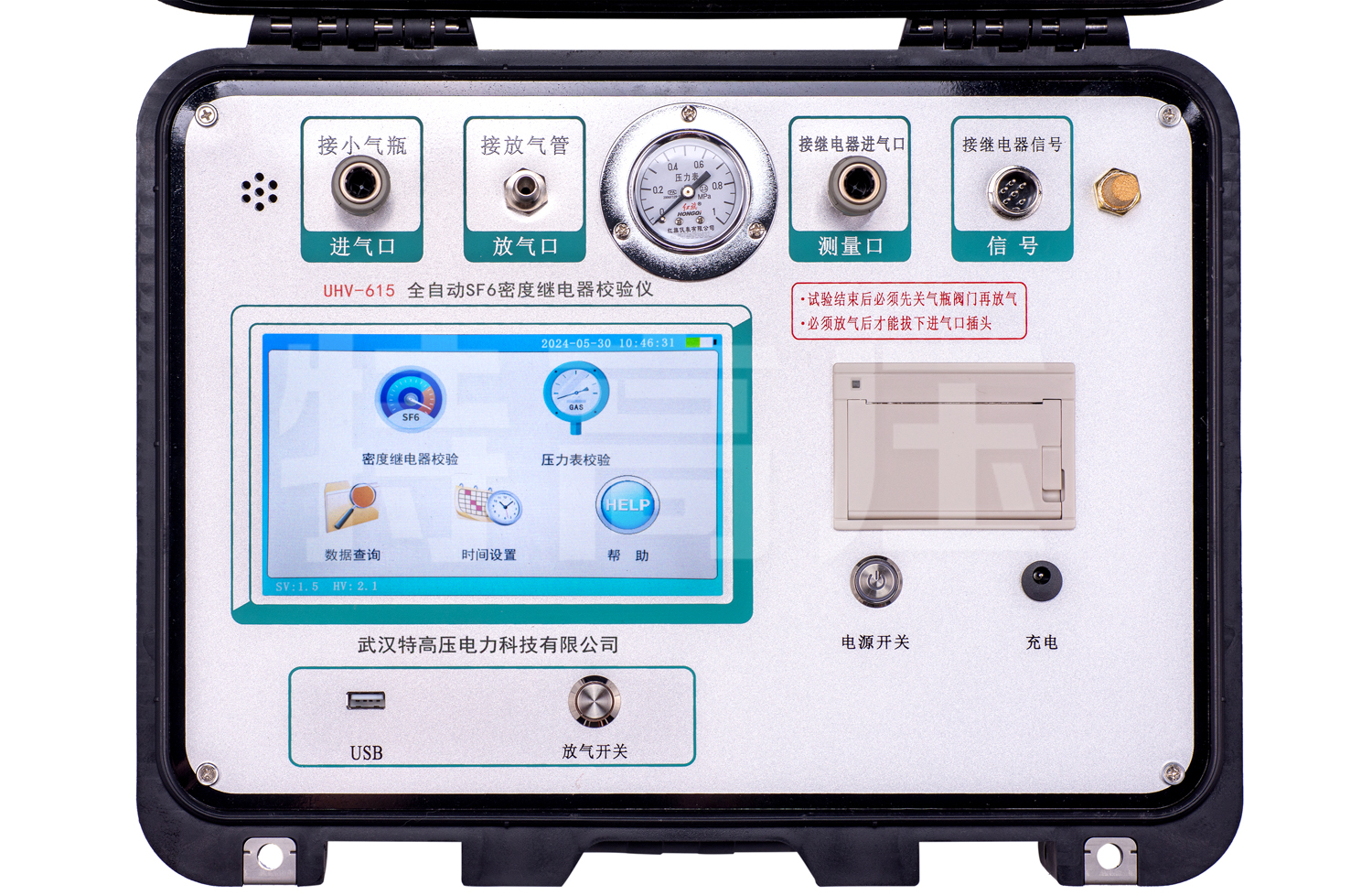

- 6、人机界面友好：配置7寸高清全彩触摸屏，操作简单、界面美观、所有参数及状态一目了然

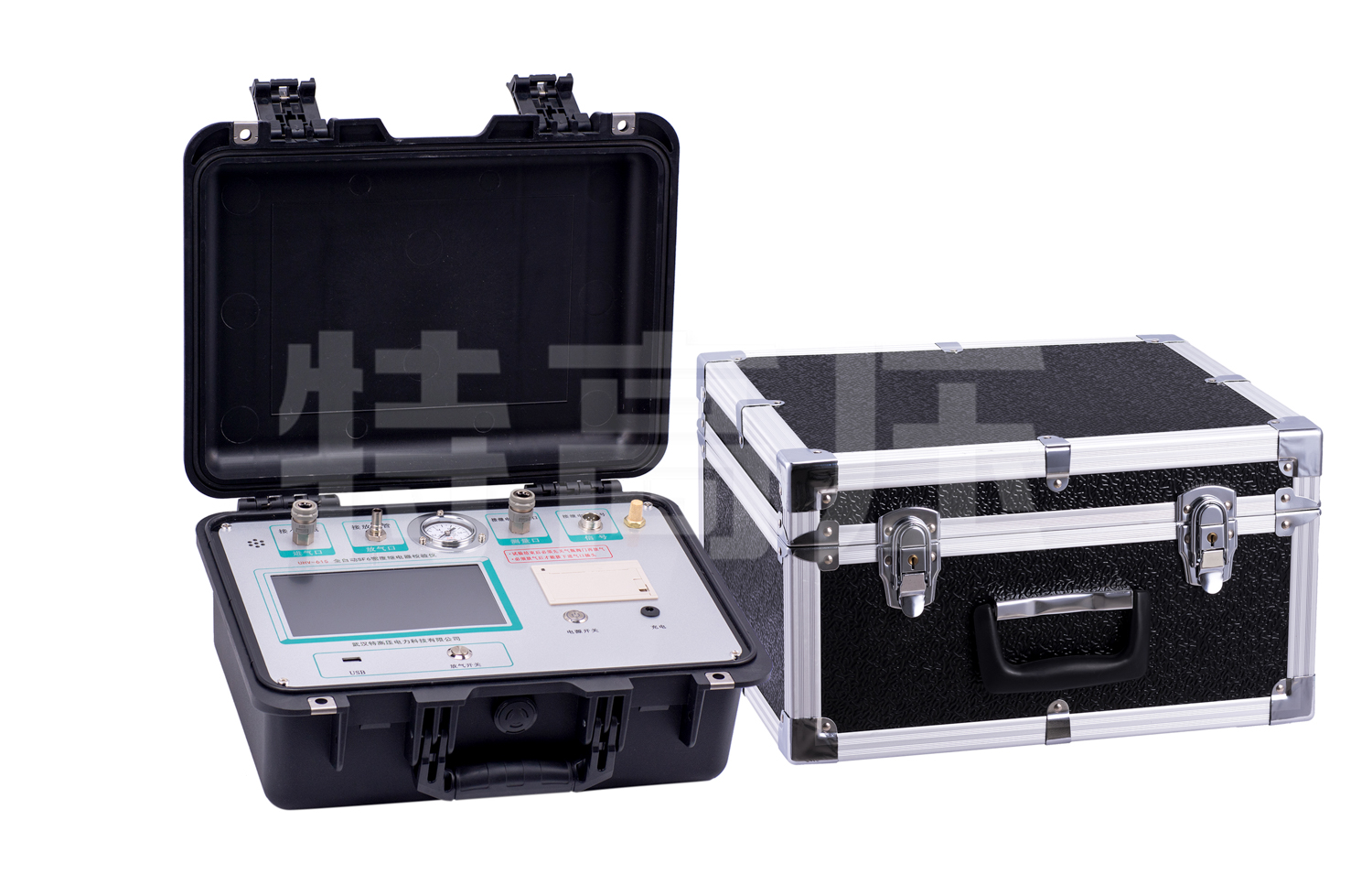

- 7、配套过渡接头全：本产品为便携式仪器，配备多种型号过渡接头，大多数型号开关密度继电器不用拆卸即可进行现场校验，是SF6密度继电器校验的最佳选择
- 8、耗气量少：校验过程中耗气量极少，不浪费SF6气体，测试成本低，无污染
- 9、支持数据存储：仪器内置大容量存储器，即时保存试验结果，具有掉电数据保存功能，随时查询和打印历史试验数据
- 10、支持打印：测试完成后可立即打印所有相关测试结果，也可对历史数据进行打印，以供分析
- 11、U盘转存：支持U盘转存历史试验数据，通过配套上位机软件读取，操作简便快捷
- 12、携带方便：仪器采用大容量锂电池供电，无需接入交流电，解决了在户外取电难的问题，且仪器充满电后，可长时间工作，也可同时插入充电器工作
- 13、PC 机软件功能强大：配套PC上位机应用软件功能强大，操作简单，实现数据展示、word格式保存、打印并生成完备测试报告，便于数据集中管理
- 14、中英文切换：客户可在仪器主界面中进行中、英文切换，能满足不同客户群体需求，同时其他语种接受定制
