微机工控机型微机继电保护测试专用仪器
参考标准：GB/T 7261-2016，DL/T 624-2010
- 输出部分采用DSP控制，运算速度快
- 轻小型高集成单机和一体化结构
- 新型高保真线性功放
注：关于产品购买、技术维护等服务，欢迎致电!

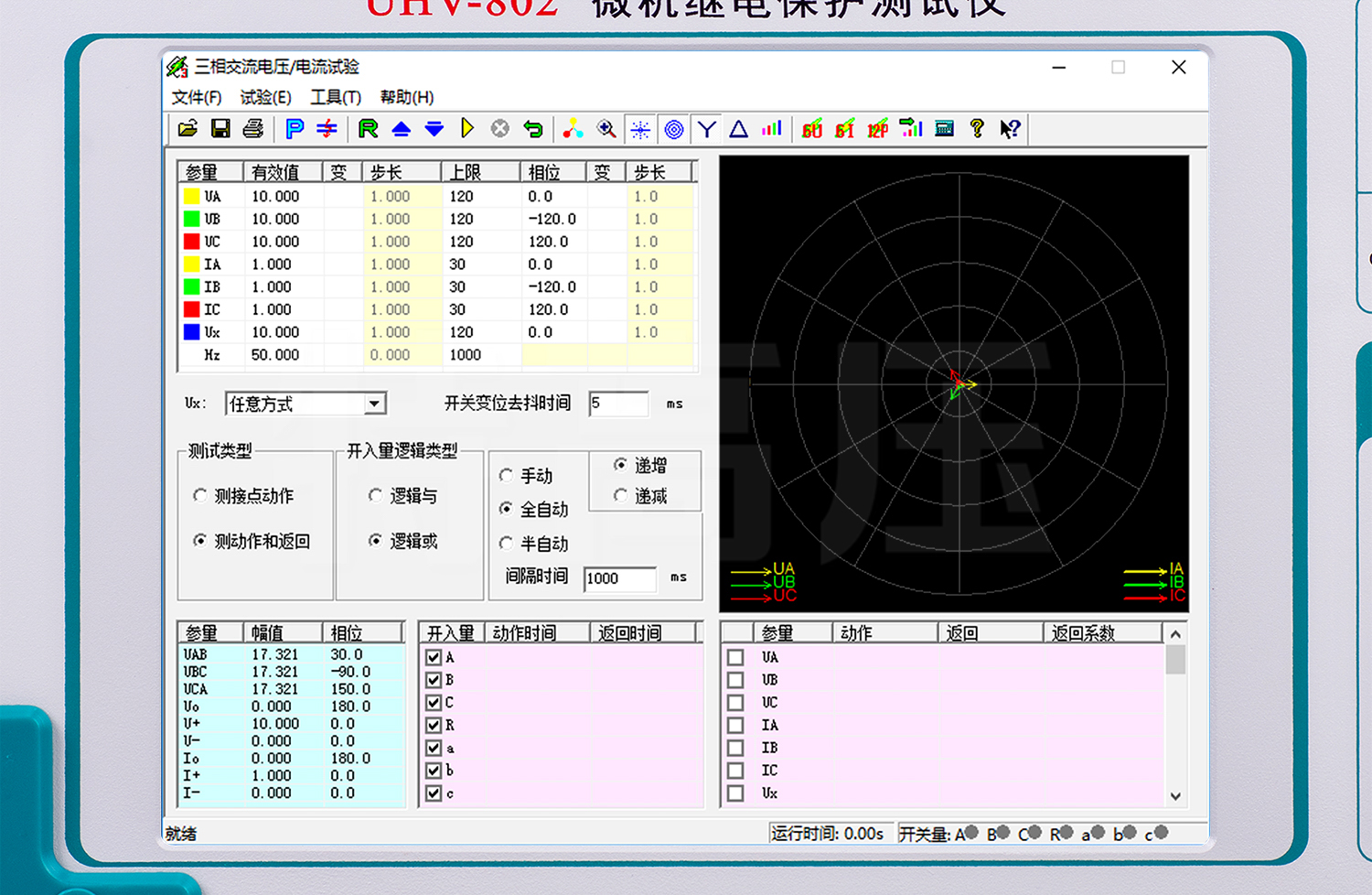

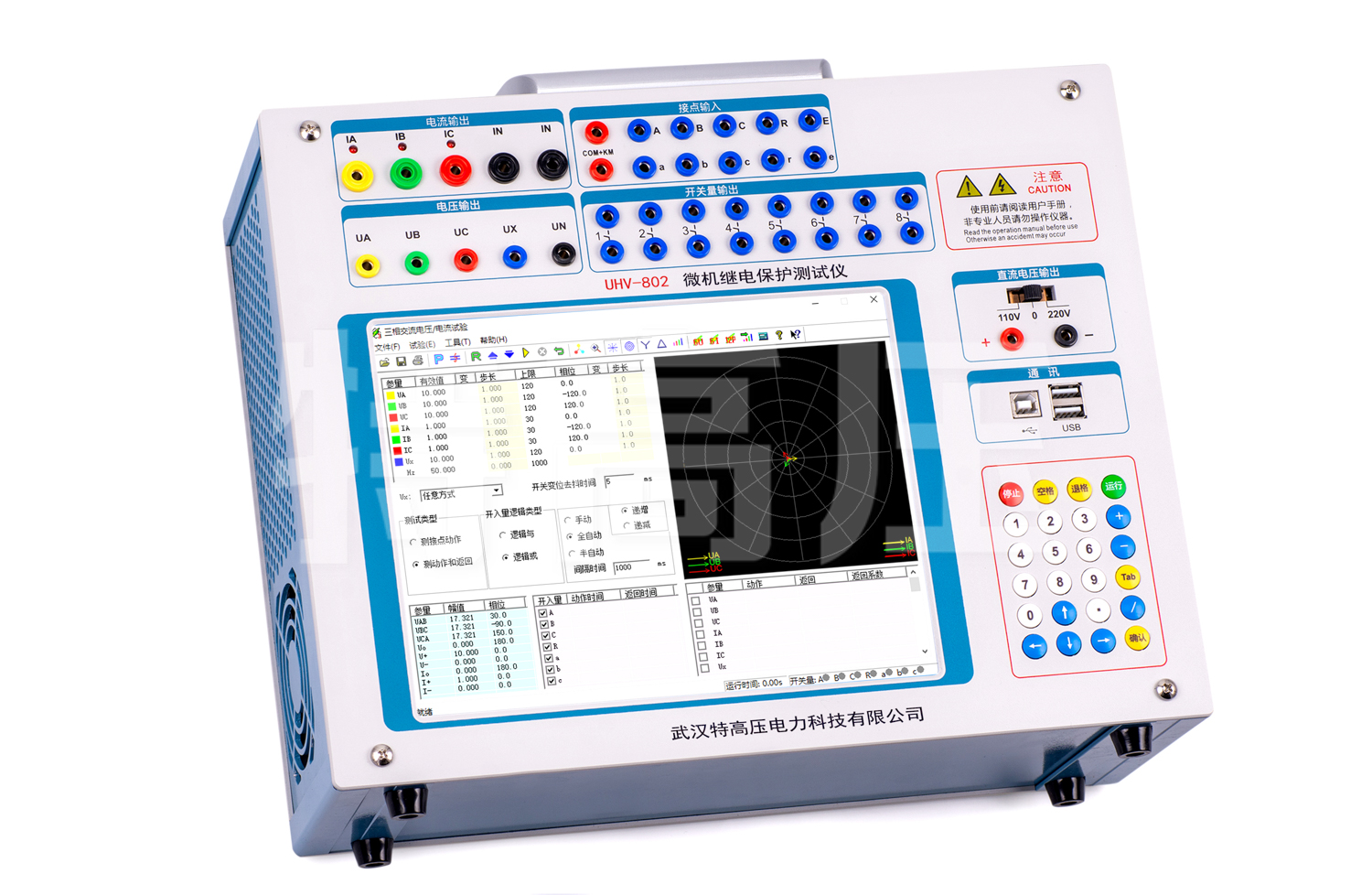

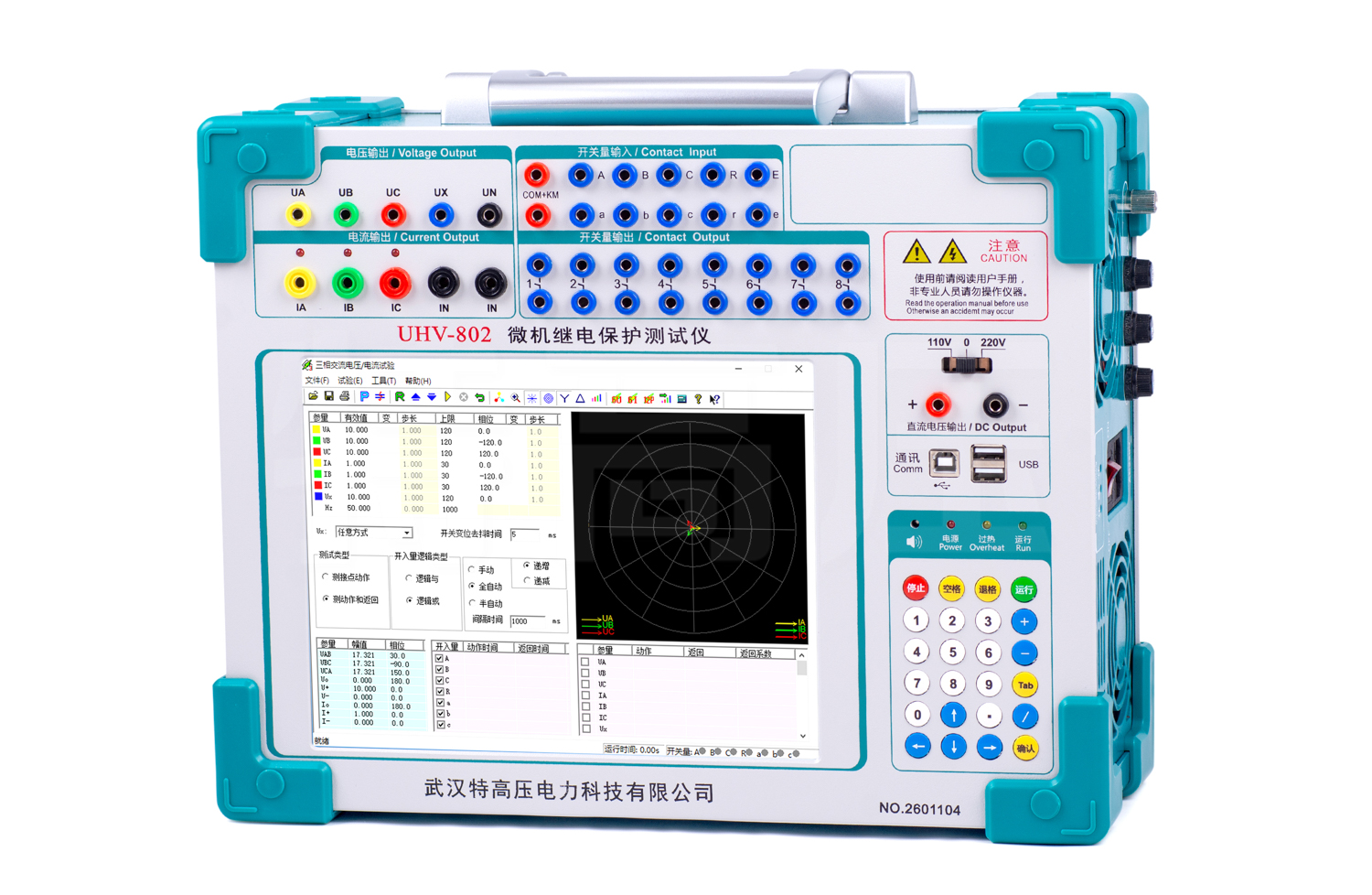

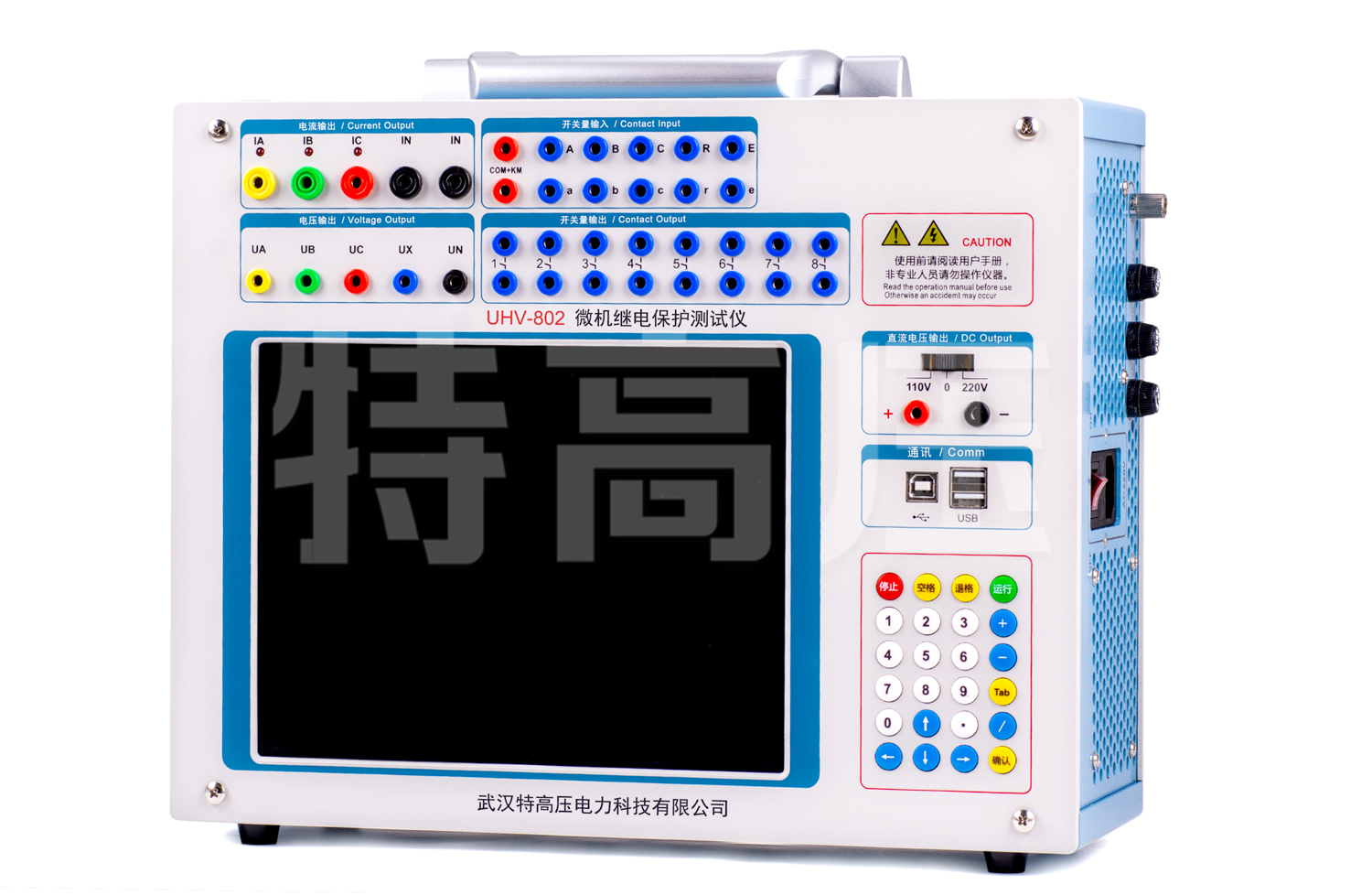

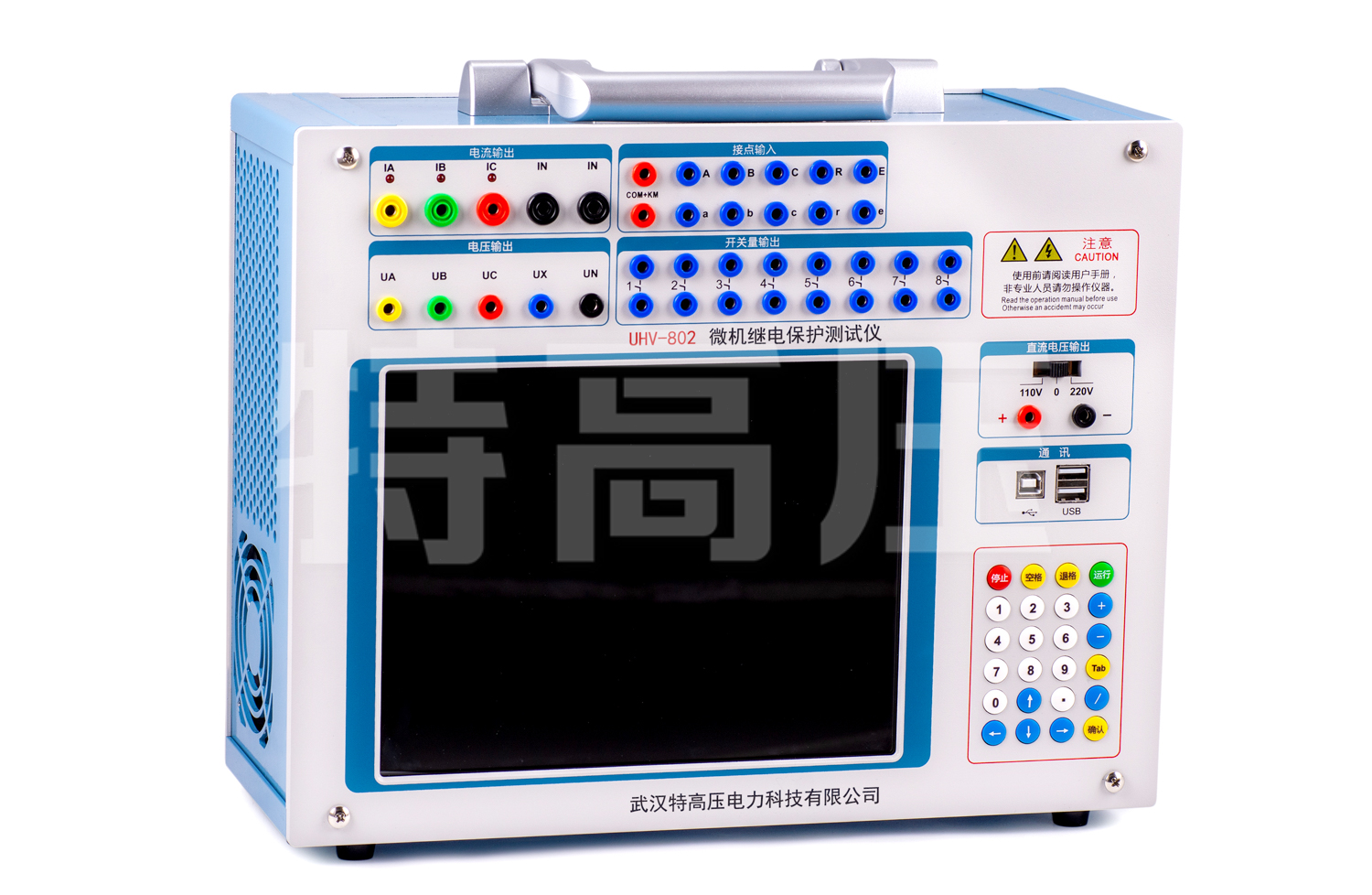

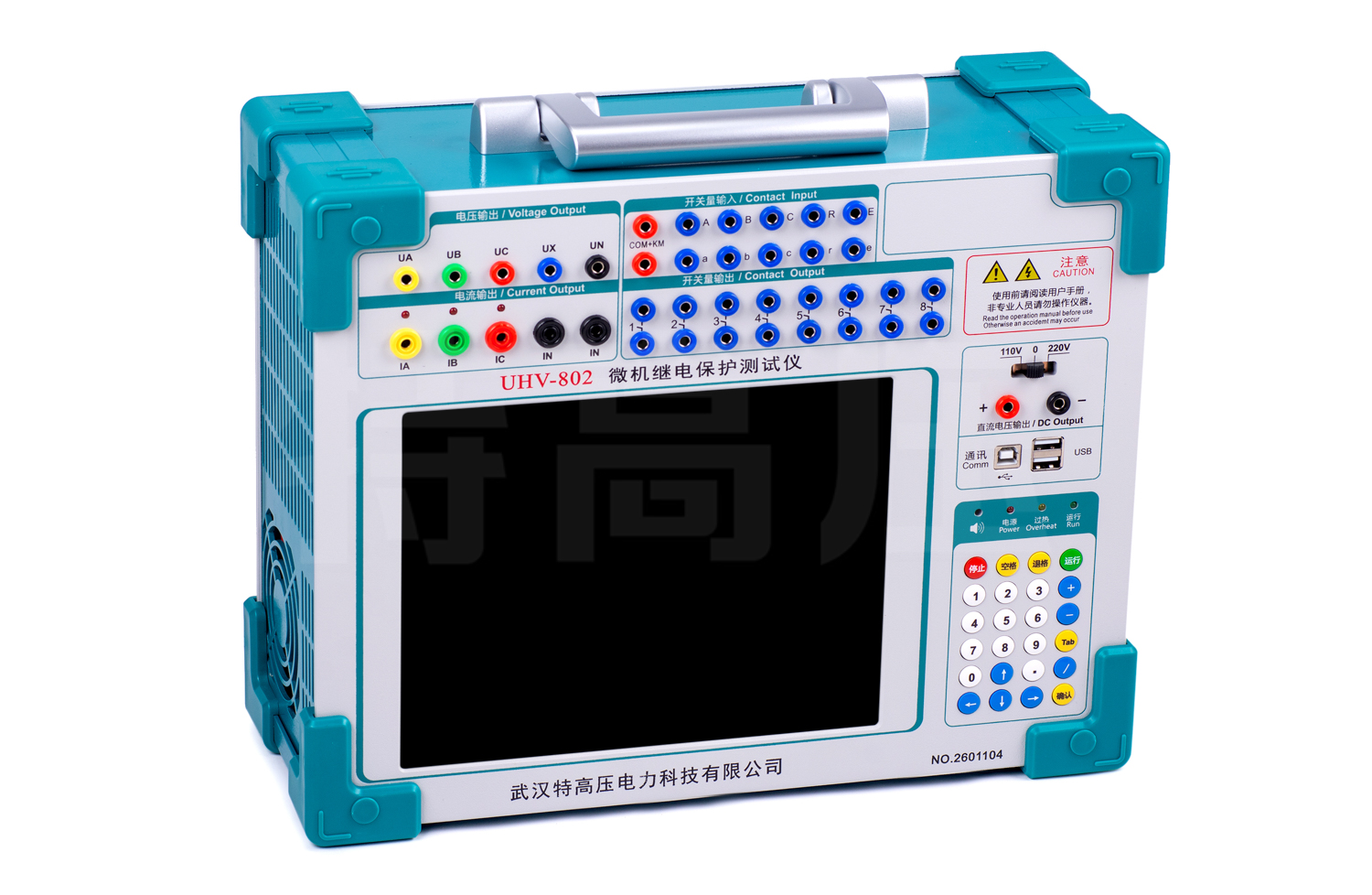

继电保护装置试验仪是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。本微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。仪器主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及工业键盘鼠标。WindowsXP操作系统，功能强大。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪、继电保护装置试验仪
产品参数
继电器试验：
| 继电保护类型 | 测试项目 | 建议试验的模块 | 备注 |
| 信号继电器 | 相应的测试项目 | 直流试验 交直流试验 |
若是要求交、直流混合输入的中间继电器，请在"交直流试验”模块中测试 额定电流太小的信号继电器，可用测试仪的电压回路输出测试 |
| 时间继电器 | |||
| 中间继电器 | |||
| 重合闸继电器 | |||
| 其它直流电压、电流继电器 | |||
| 电流继电器 | 相应的测试项目 | 交流试验 | 可在“交流试验”专门的序分量模块中测试序分量继电器 也可在“I-t特性”模块(PC软件)中测试反时限继电器 |
| 过(欠)电压继电器 | |||
| 序分量继电器 | |||
| 同步检查(或相位比较)继电器 | |||
| 反时限电流继电器 | |||
| 差动继电器 | 直流助磁特性 | 差动试验、差动谐波(单机) 差动维电器、差动诺波、交直流试验、谐波试验(PC) |
试验时请参考说明书中的“附录”正确接线 |
| 诺波制动特性 | |||
| 比例制动特性 | 差动试验、交流试验(单机) 差动继电器、交流试验(FC) |
||
| 功率(方向)继电器 | 相应的测试项目 | 功率阻抗、交流试验(单机) 功率方向及阻抗、交流试验(PC) |
测试功率(方向)继电器前，应预先确定接线类型，和保护大致的动作边界 |
| 阻抗继电器 | |||
| 同期继电器 | 相应的测试项目 | 同期低周试验(单机) 同期试验、交流试验(PC) |
"同期试验""模块固定由测试仪的 UA、UC 分别作为系统侧和待并侧电乐输出 |
| 频率继电器 | 相应的测试项目 | 同期低周试验(单机) 频率及高低周(PC) |
单机试验选择"自动变频”方式时,能测试频率滑差定值 |
微机保护试验：
| 继电保护类型 | 测试项目 | 建议试验的模块 | 备注 | |
| 线 路 保 护 |
多段过流 | 相应的测试项目 | 交流试验 | 只要方法得当，用“交流试验”模块能进行大部分继电器和微机保护的试验，应重点学习该模块 |
| 过(欠)电压 | ||||
| 序分量电压电流 | ||||
| 频率装置 | ||||
| 功率方向保护 | ||||
| 重合闸及转换性故障 | 相应的测试项目 | 整组试验(单机) 整组试验、线路保 护、状态系列、6-35kV 线路保护综合测试(PC) |
要求测试检同期和检无压，用 Ux作为待并侧电压输出。 | |
| 距离和零序 | 距离和零序定值校验 | 整组试验(单机) 距离和零序、线路保护、整组试验、交流试验(PC) |
“距离和零序”和“线路保护”均能一次性自动测试多段、各种故障类型、各种相别的距离和零序定值 | |
| 阻抗特性 | 阻抗特性(PC) | |||
| 工频变化量距离 | 定值校验 | 距离和零序、线路保护(PC) | 应设置故障电流足够大，比如 10~15A(当为5A制CT时) | |
| 复合电压闭锁(方向)过流 | 过流、低压、负序电压、灵敏角等 | 交流试验(单机) 交流试验、6-35kV线路保护综合测试(PC) |
有的保护的“低电压”和“负序电压”由不同的端子输入，试验时需更换接线 | |
| 低周、低压减载装置 | 相应的测试项目 | 同期低周(单机) 频率及高低周、 6-35KV线路保护综合测试(PC) |
若其它条件都满足，装置却不能动作，请确认装置是否还需要同时输入电流和开关接点 | |
| 发 变 组 保 护 |
差动保护 | 比例制动特性 | 差动试验、交流试验(单机) 差动保护、交流试验(PC) |
发电机差动保护，用“差动保护"进行试验时，可看作接线类型为Y/Y，高、低压侧平衡系数均为1的变压器保护 “差动保护”注重曲线特性搜索，能较全面测试差动保护 |
| 谐波制动特性 | 差动试验、差动谐波(单机) 差动保护、谐波试验(PC) |
|||
| 失磁保护 | 相应的测试项目 | 交流试验 | 试验时应注意输出的电压电流的夹角 | |
| 励磁保护 | ||||
| 复合电压闭锁（方向）过流（后备） | 相应的测试项目 | 请参见上文“线路保护"部分 | 请参见上文“线路保护"部分 | |
| 其 他 保 护 |
自动准同期装置 | 相应的测试项目 | 同期、低周试验(单机) 同期试验(PC) |
做自动调整试验时，测试各开入量必须按说明书要求接线 |
| 母线差动保护 | 相应的测试项目 | 交流试验 | 请参见附录中“南瑞部分保护”有 关BP-2B和RCS-915的说明 | |
| 光纤线路差动保护 | 试验前先确定装置是否形成"自环”，若是，则保护的动作值应等于其整定值的一半 |
交流电流输出
| 输出精度 | 0.2级 |
| 相电流输出（有效值） | 0～40A |
| 三并电流输出（有效值） | 0～120A |
| 相电流长时间允许工作值（有效值） | 10A |
| 相电流最大输出功率 | 450VA |
| 三并电流最大输出时最大输出功率 | 900VA |
| 三并电流最大输出时允许工作时间 | 10s |
| 频率范围（基波） | 0～1000Hz |
| 谐波次数 | 0～20 次 |
直流电流输出
| 输出精度 | 0.5级 |
| 电流输出 | 0～±10A / 每相，0～±30A / 三并 |
| 最大输出负载电压 | 20V |
交流电压输出
| 输出精度 | 0.2级 |
| 相电压输出（有效值） | 0～120V |
| 线电压输出（有效值） | 0～240V |
| 相电压/线电压输出功率 | 80VA / 100VA |
| 频率范围（基波） | 0～1000Hz |
| 谐波次数 | 0～20次 |
直流电压输出
| 输出精度 | 0.5级 |
| 相电压输出幅值 | 0～±160V |
| 线电压输出幅值 | 0～±320V |
| 相电压/线电压输出功率 | 70VA / 140VA |
开关量及时间测量
| 备注 | ||
| 开关量输入 | 8路 | 空接点：1～20mA，24V电位接点接入：“0”： 0～ +6V； “1”：+11 V～ +250V |
| 开关量输出 | 4对 | DC：220V／0.2A AC：220V／0.5A |
| 时间测量 | 测量范围0.1ms ～ 9999s；测量精度0.1mS | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、电压电流输出灵活组合：型具有标准4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出

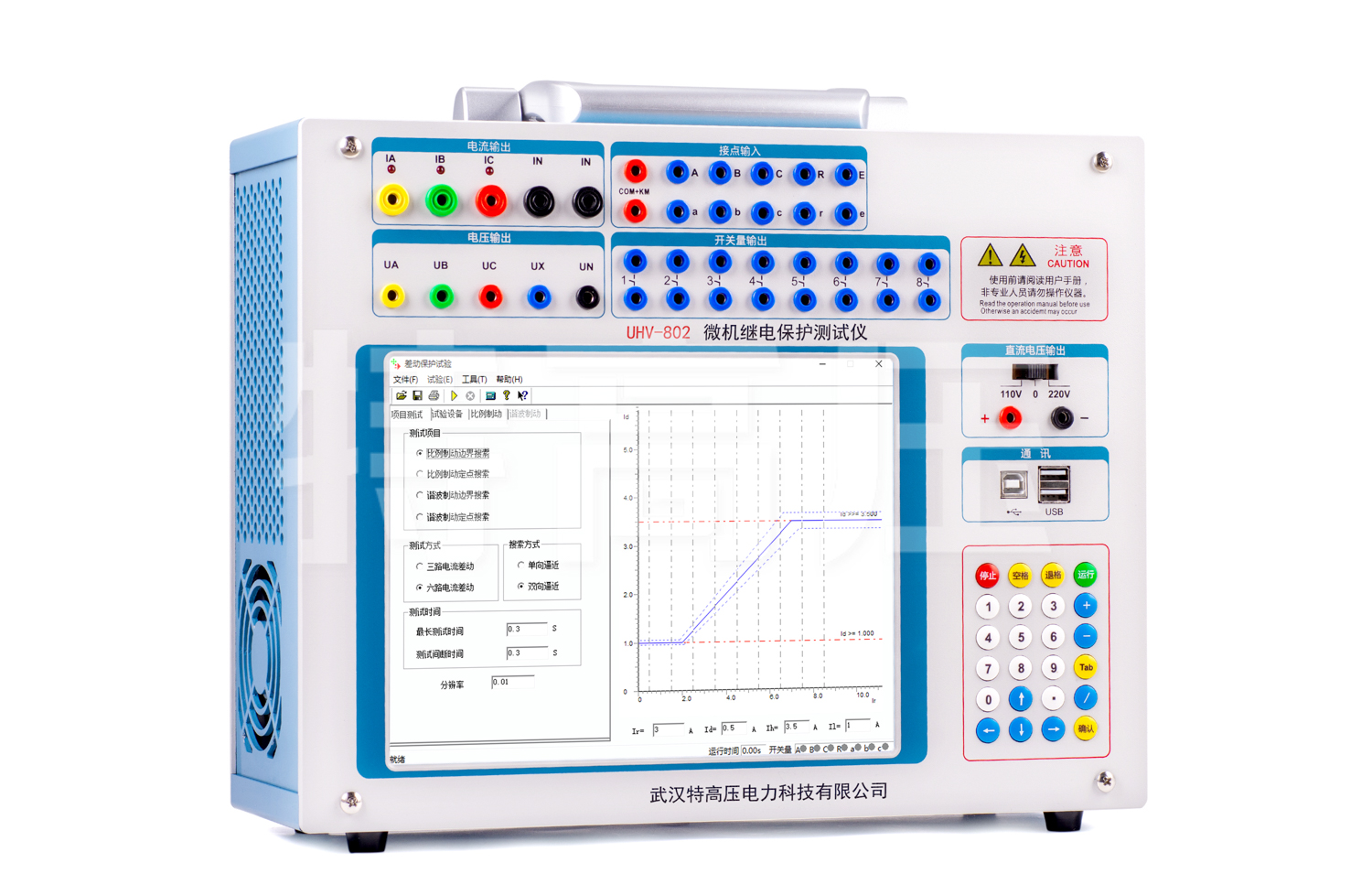

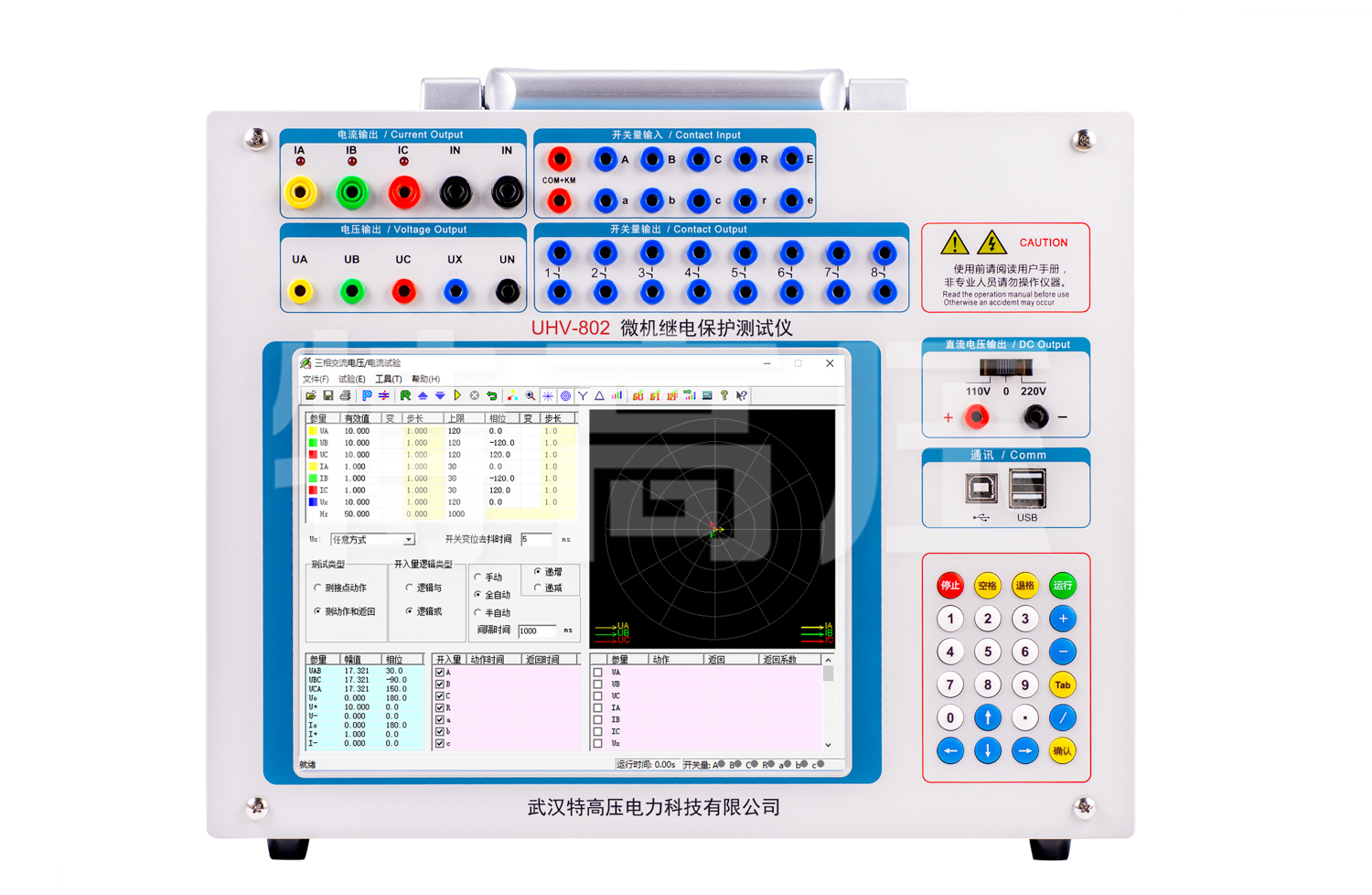

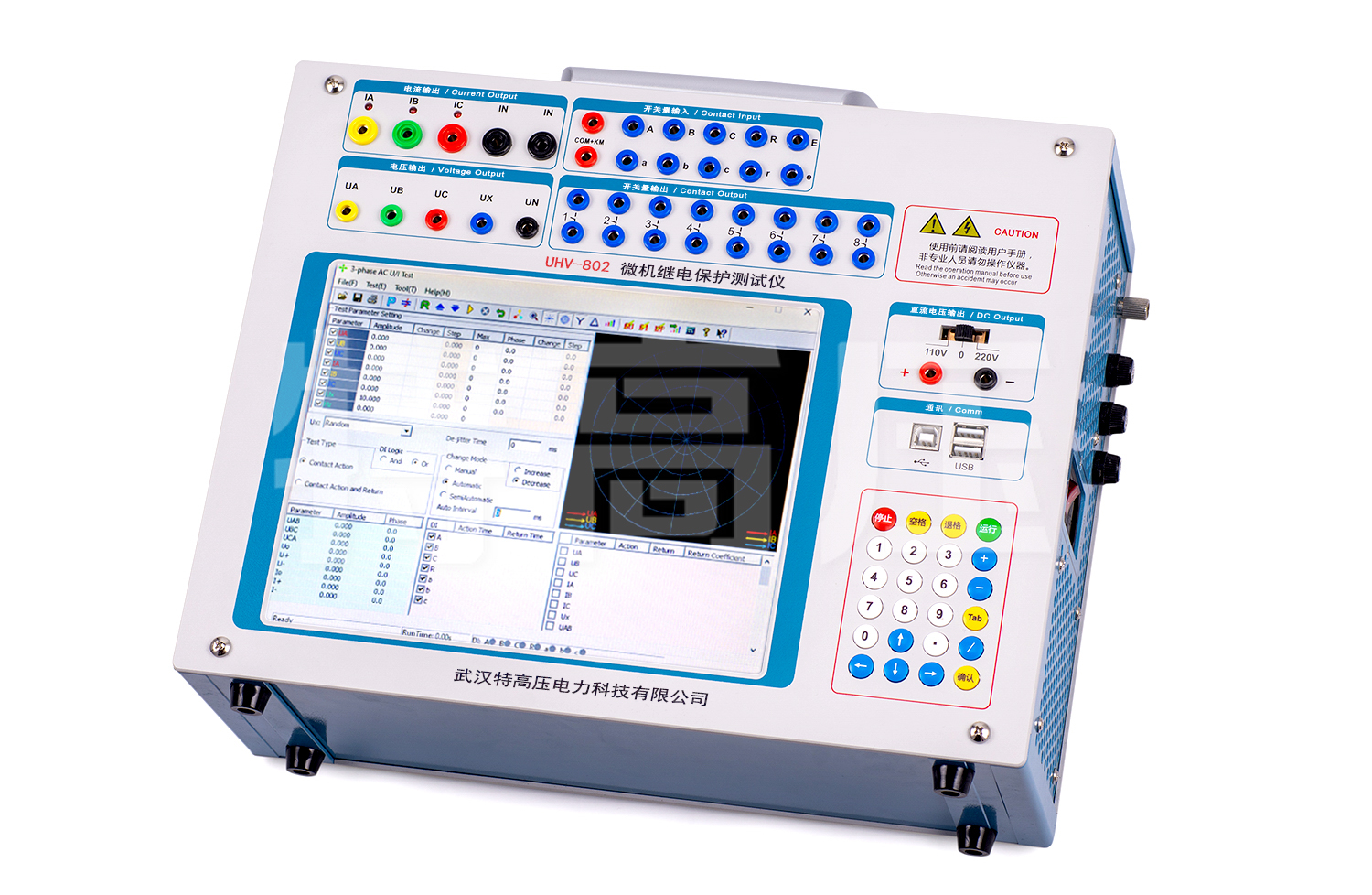

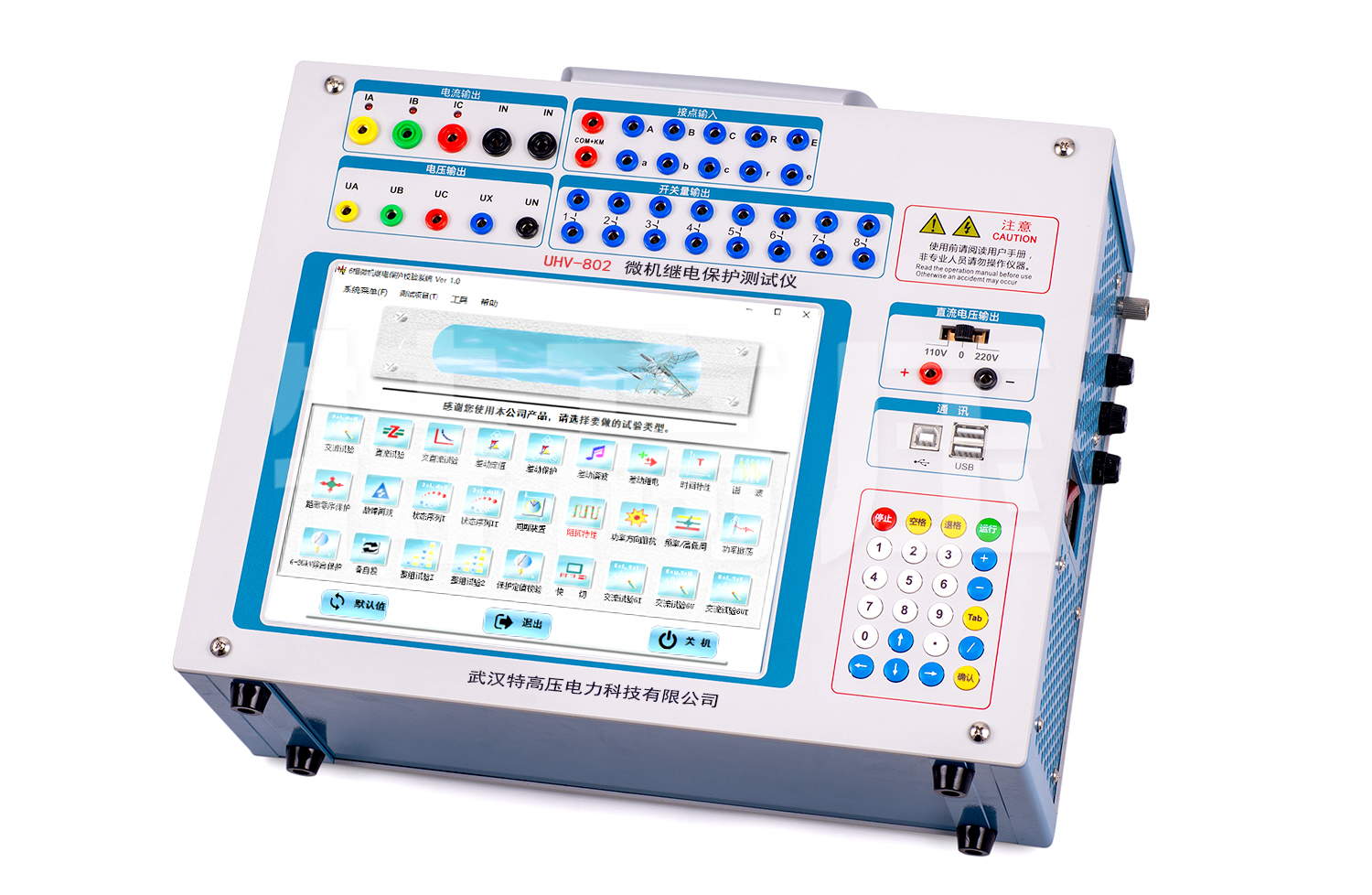

- 2、单机操作方便：装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows平台操作软件。开机即可使用，操作方便快捷
- 3、双操作方式：除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式
- 4、新型高保真线性功放：输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良
- 5、高性能主机：输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便

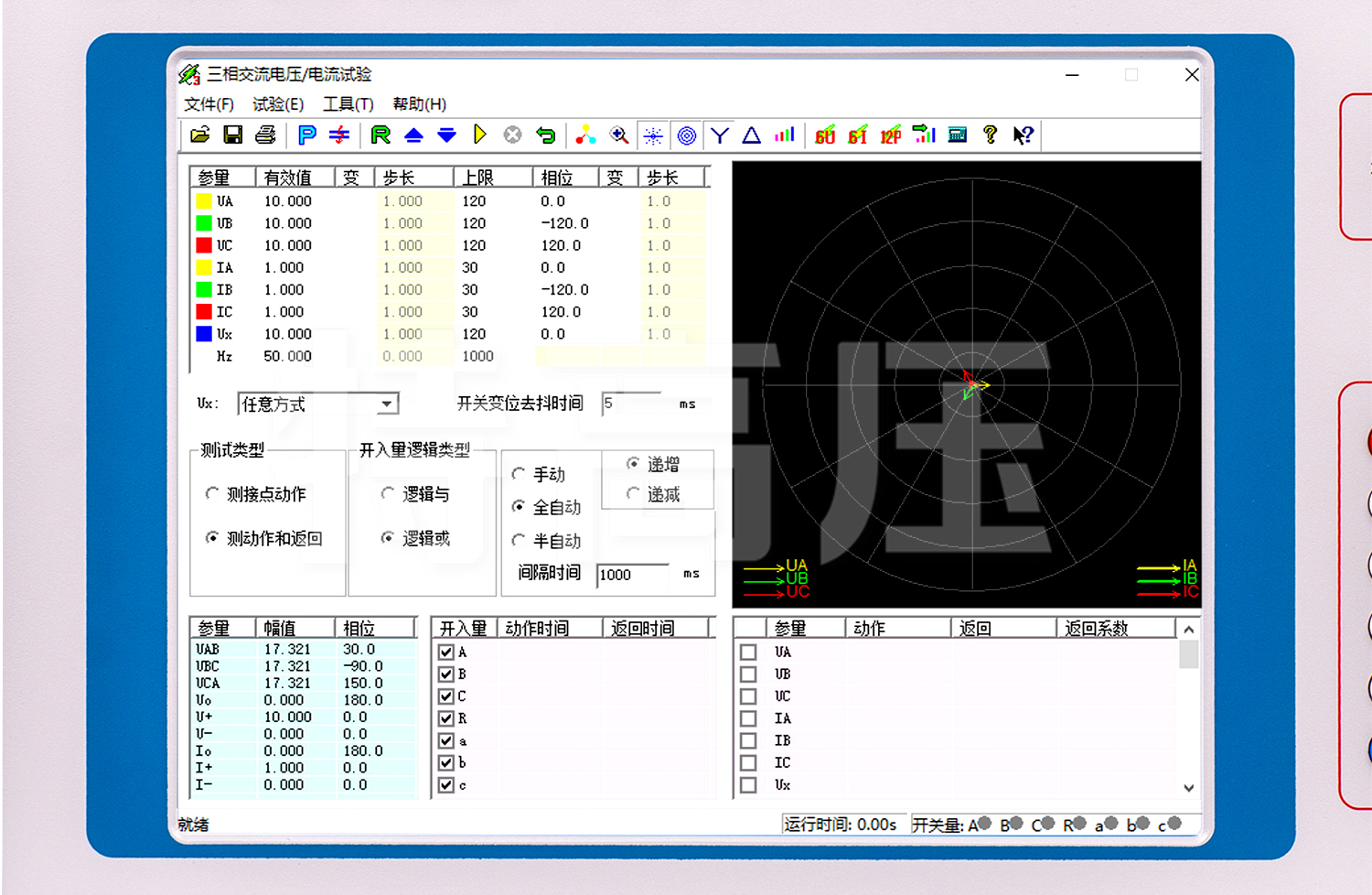

- 6、软件功能强大：可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等
- 7、具有独立专用直流电源输出：型装置设有一路110V 及 220V专用可调直流电源输出
- 8、接口完整：装置面板上有自带键盘和鼠标，能进行单机操作，也可通过键盘和鼠标接口外接键盘和鼠标进行操作；还带有两个USB口和RS232口，可与计算机及其它外部设备通信
- 9、完善的自我保护功能：散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能
- 10、轻小型高集成单机和一体化结构：采用了大量高科技精心设计的超轻小型结构，使得整机极其小巧轻便。
