专为在线测量运行中35kV以下电流互感器、变压器的一次电流、二次电流大小、变比，相别、极性判断而精心设计制造的
参考标准：GB/T 22071.1-2018，GB/T 22071.2-2017
- 绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘特点
- 超大存储空间，能存储3000组数据
- 同时具有：高低压钳形电流表、高空电流测试仪等产品的功能
注：关于产品购买、技术维护等服务，欢迎致电!

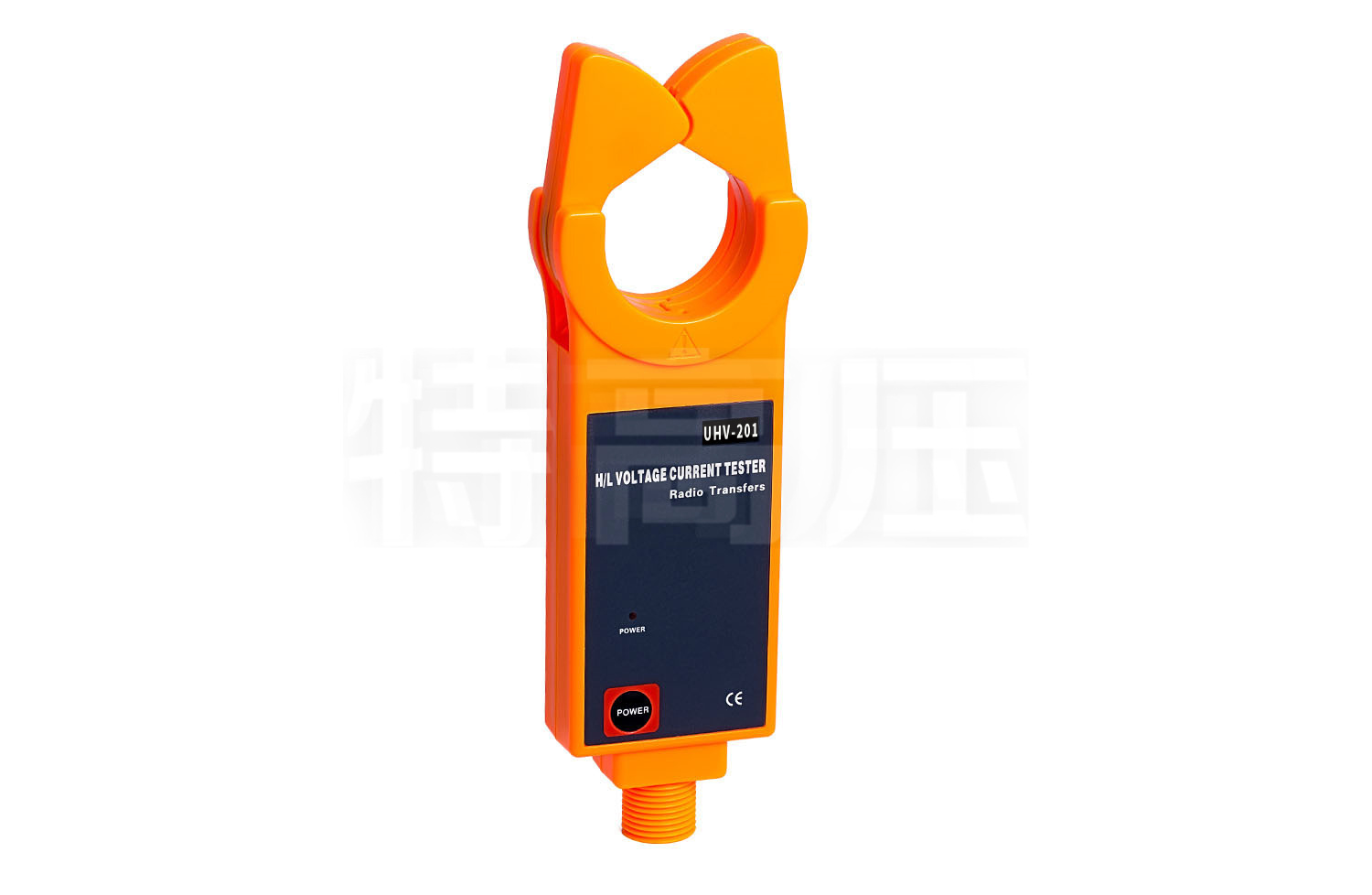

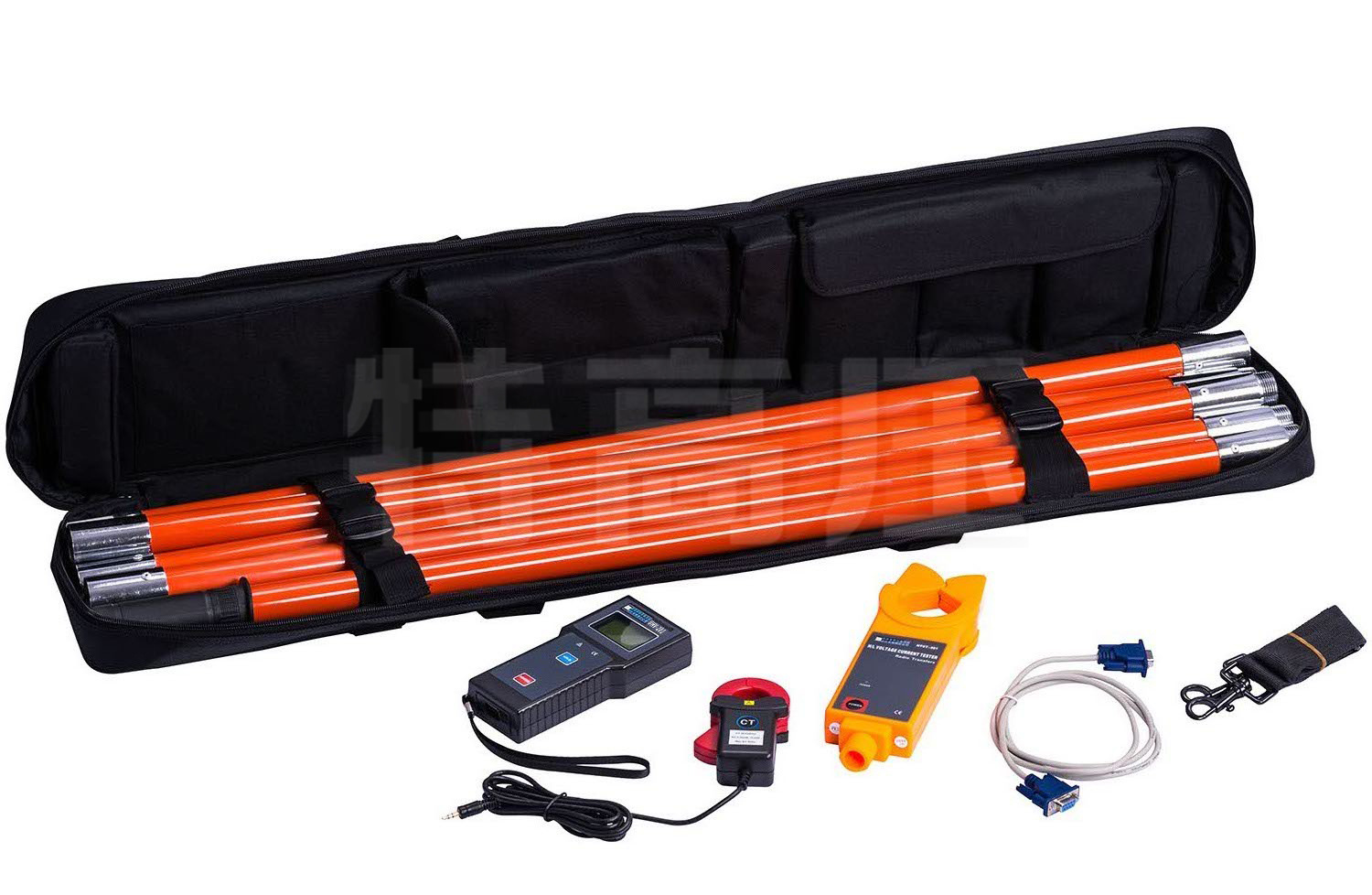

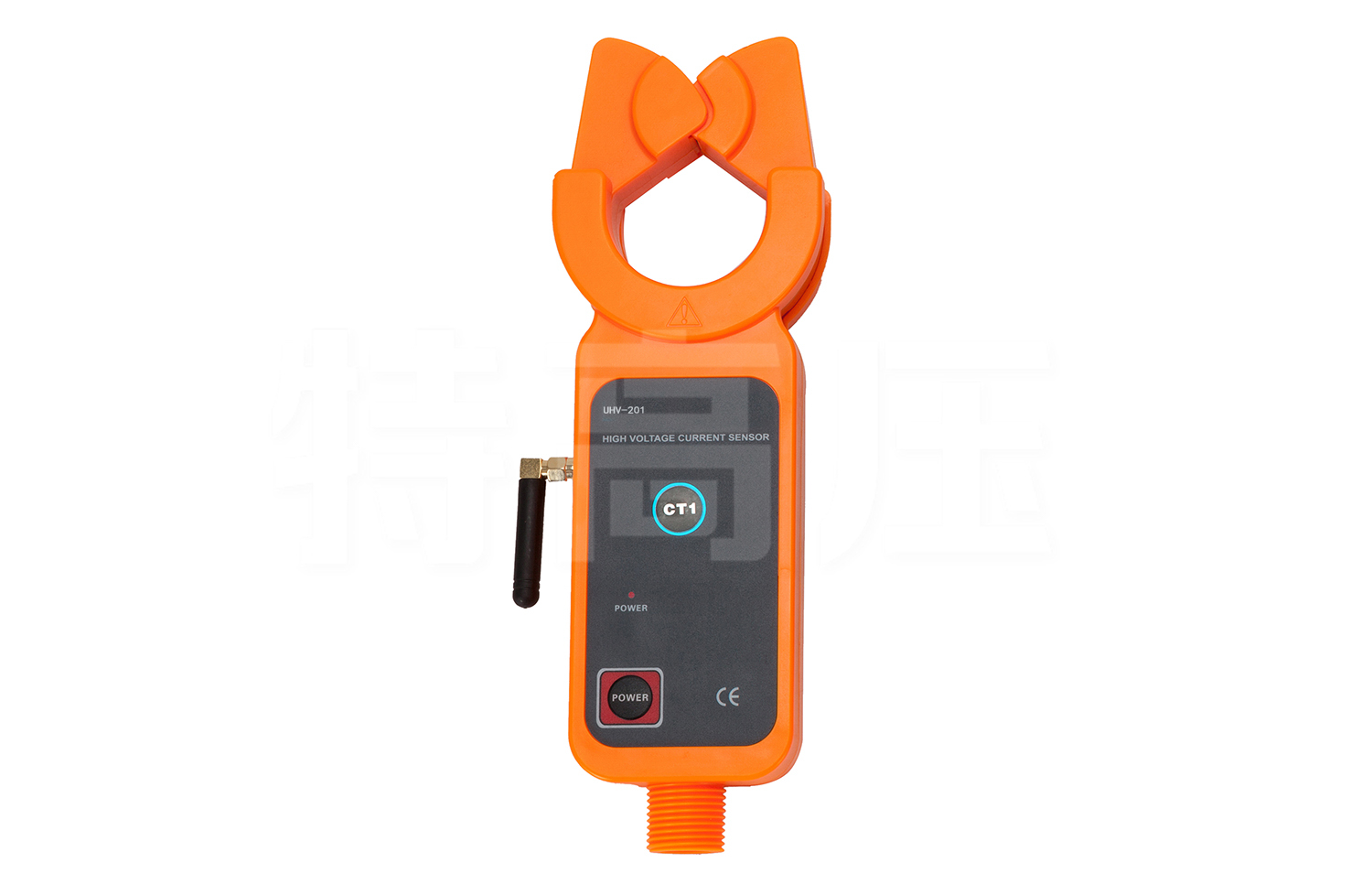

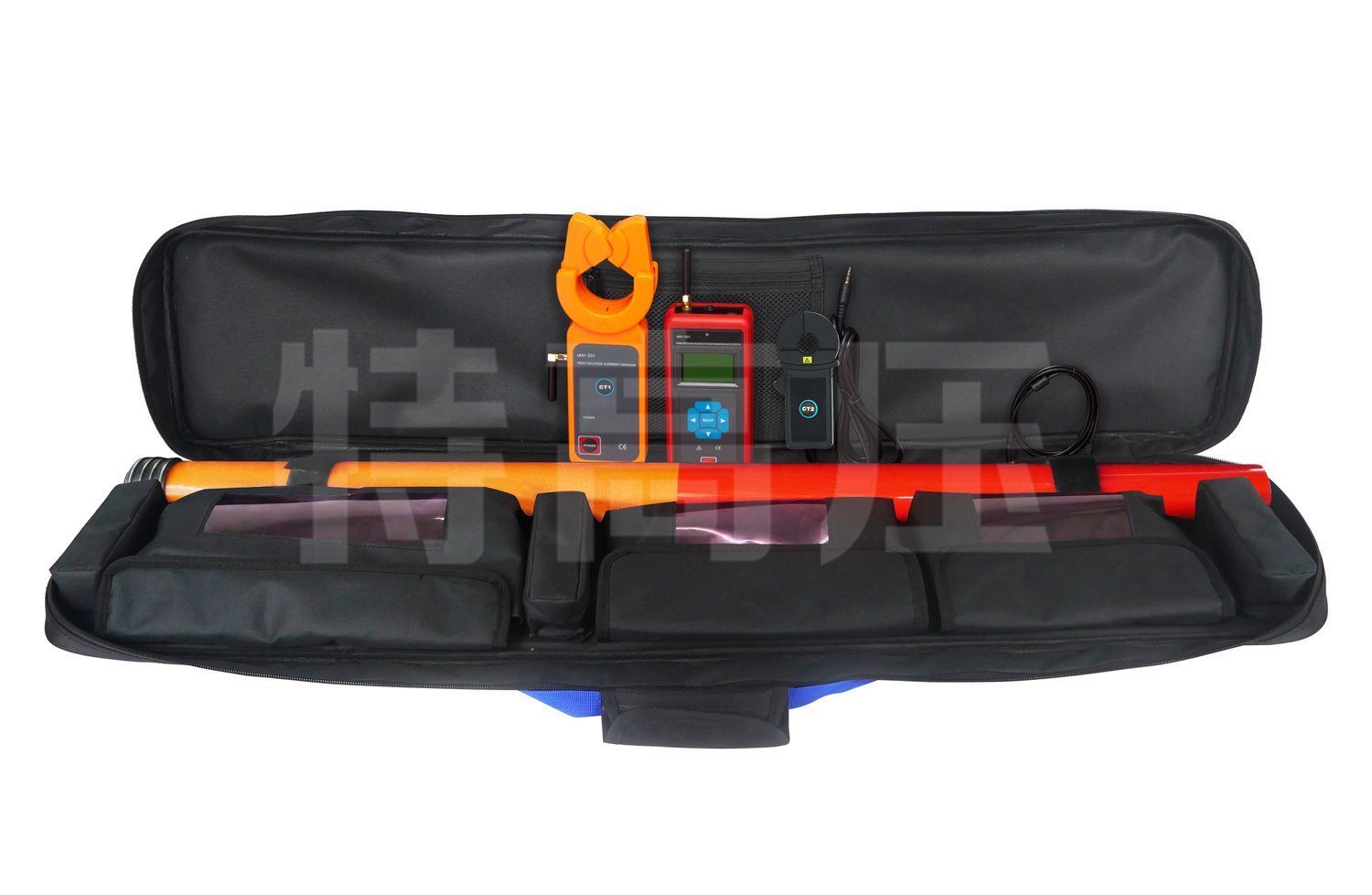

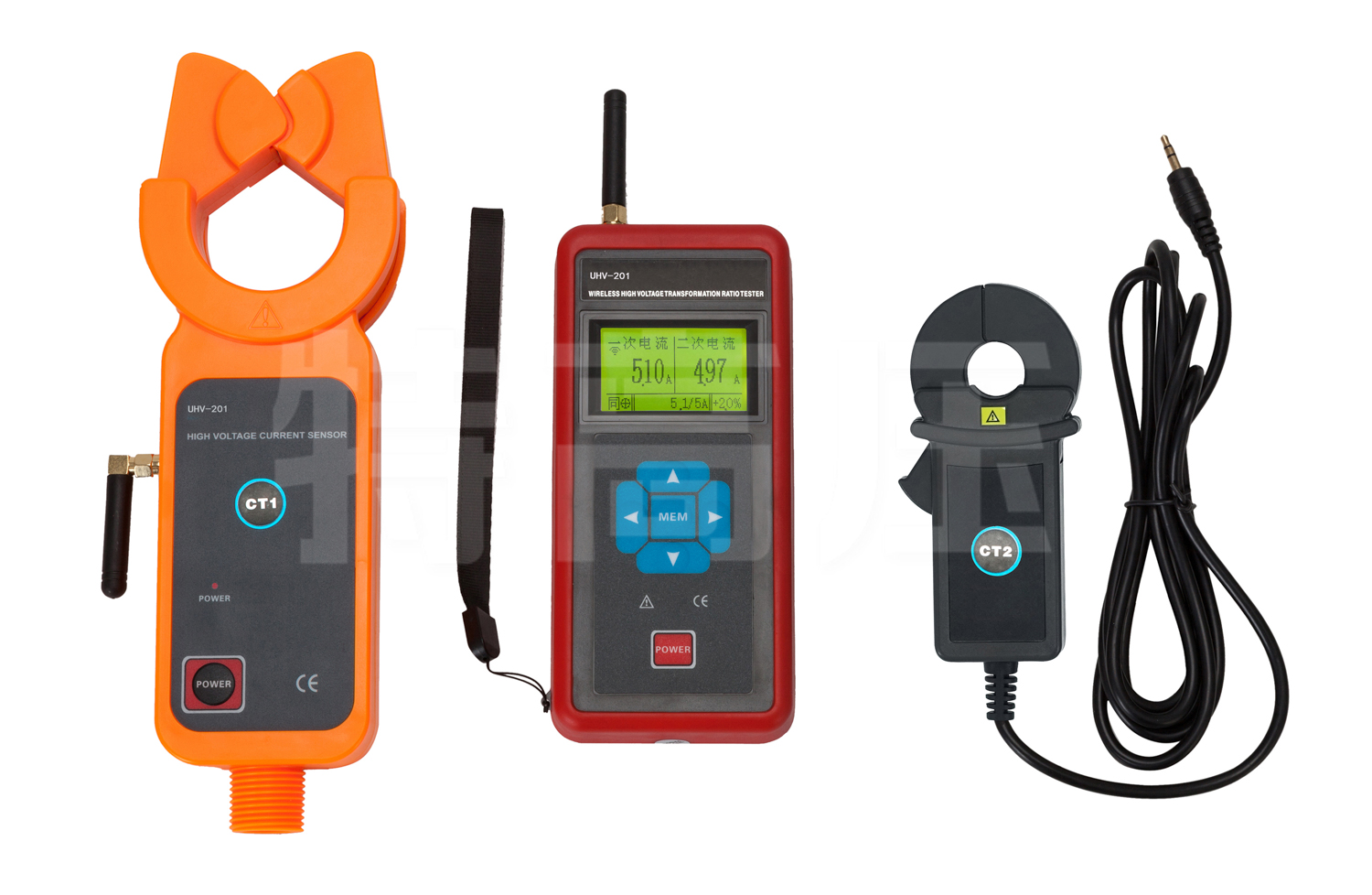

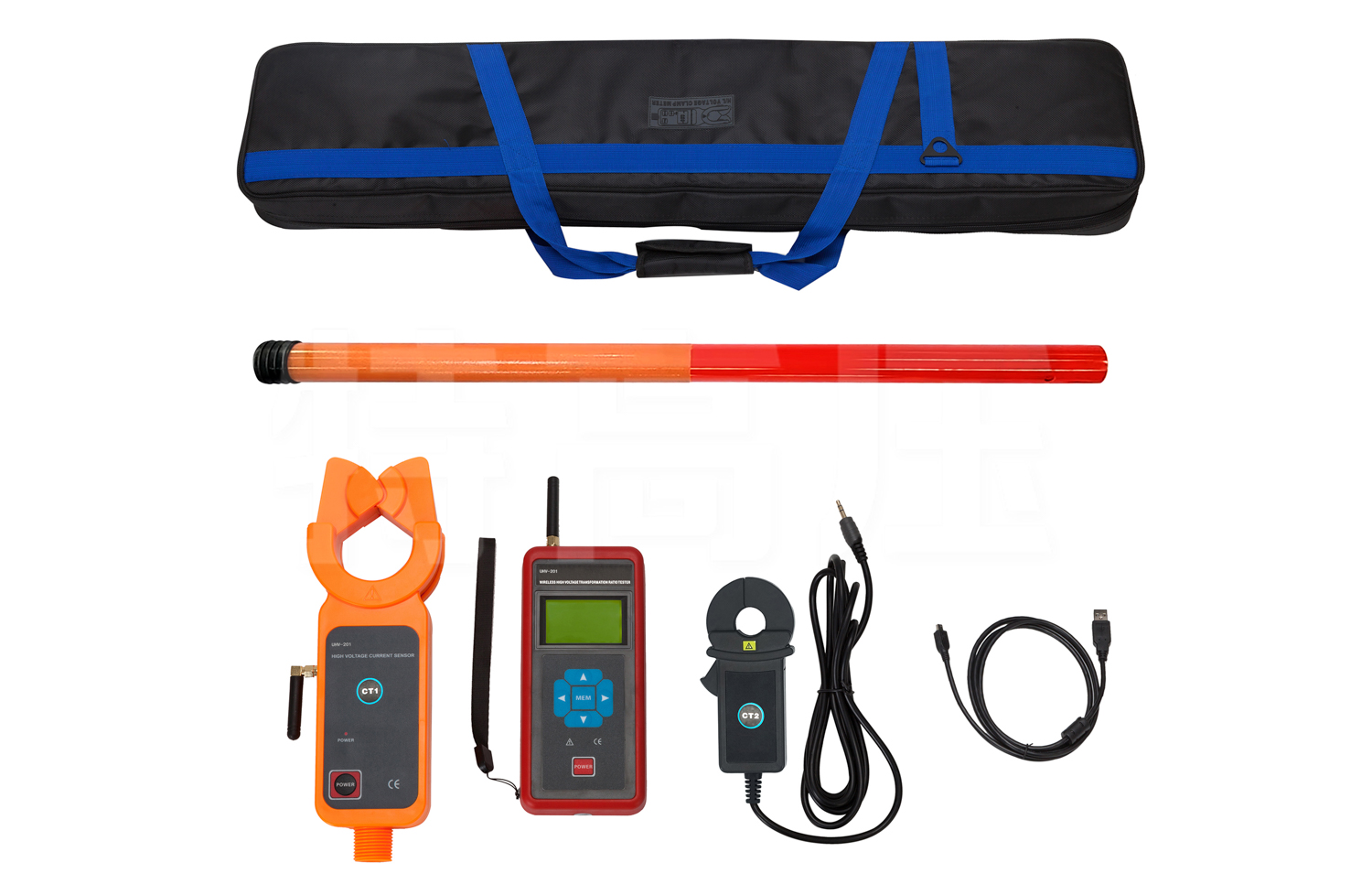

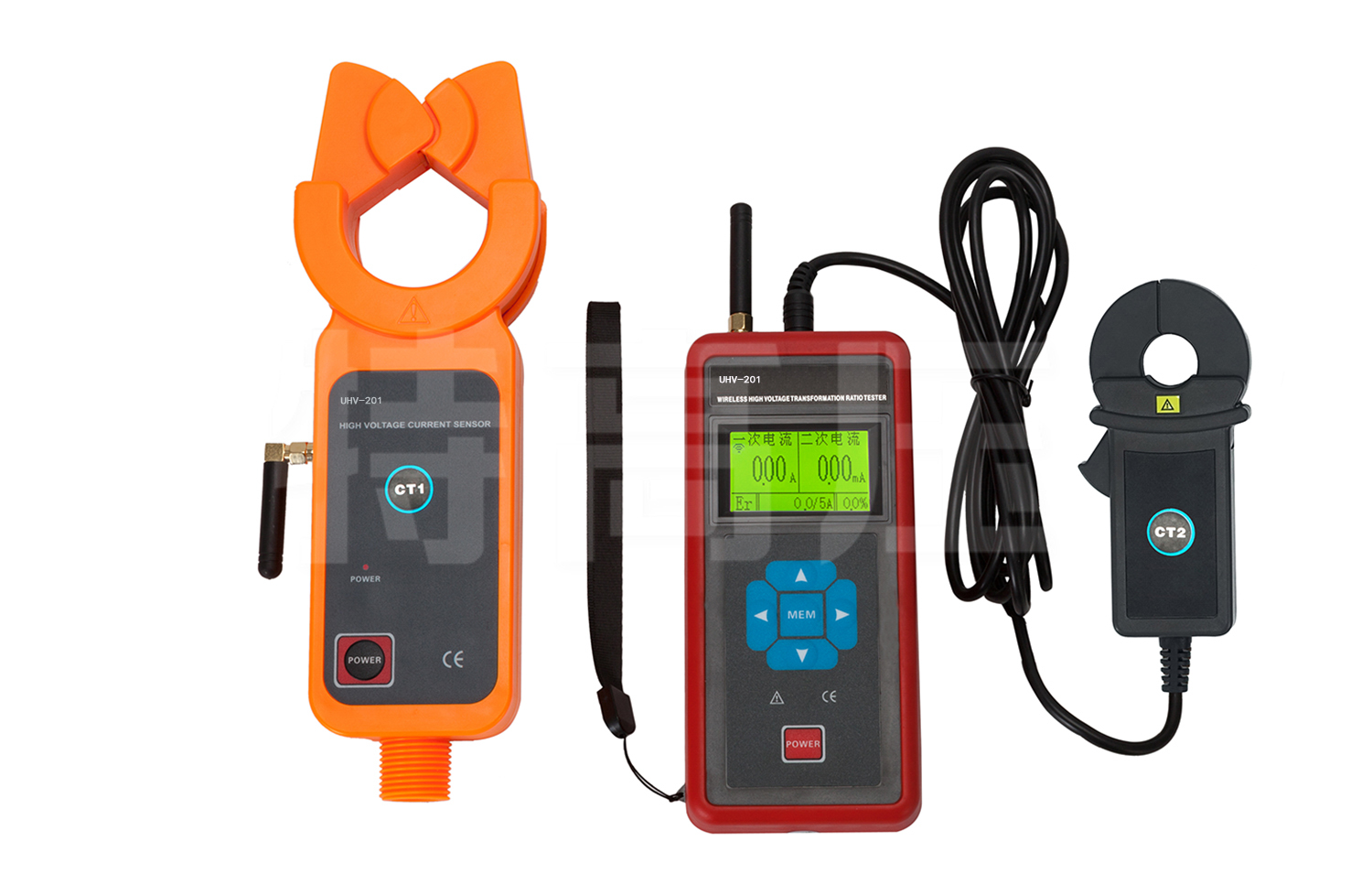

UHV-201 高压CT变比测试仪突破传统结构，专为在线测量运行中35kV以下电流互感器、变压器的一次电流、二次电流大小、变比，相别、极性判断而精心设计制造的。产品由一次电流钳（高压检测仪）、二次电流钳、主机、高压绝缘杆、监控软件、通讯线等组成，一次电流钳采用无线传送测试数据，传输距离100米。
主电流钳采用高性能坡莫合金制作，磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断监测的高精度、高稳定性、高可靠性。

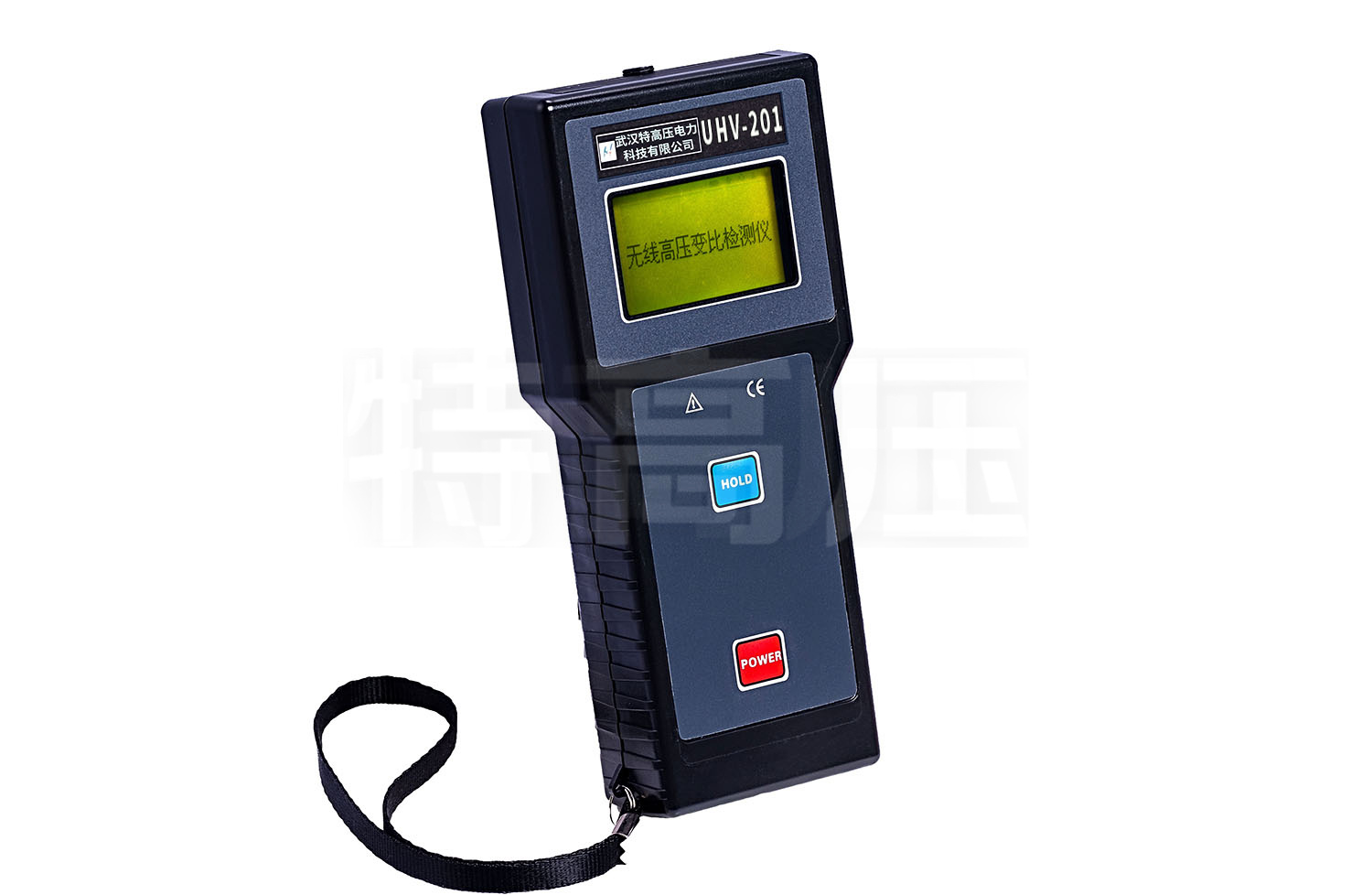

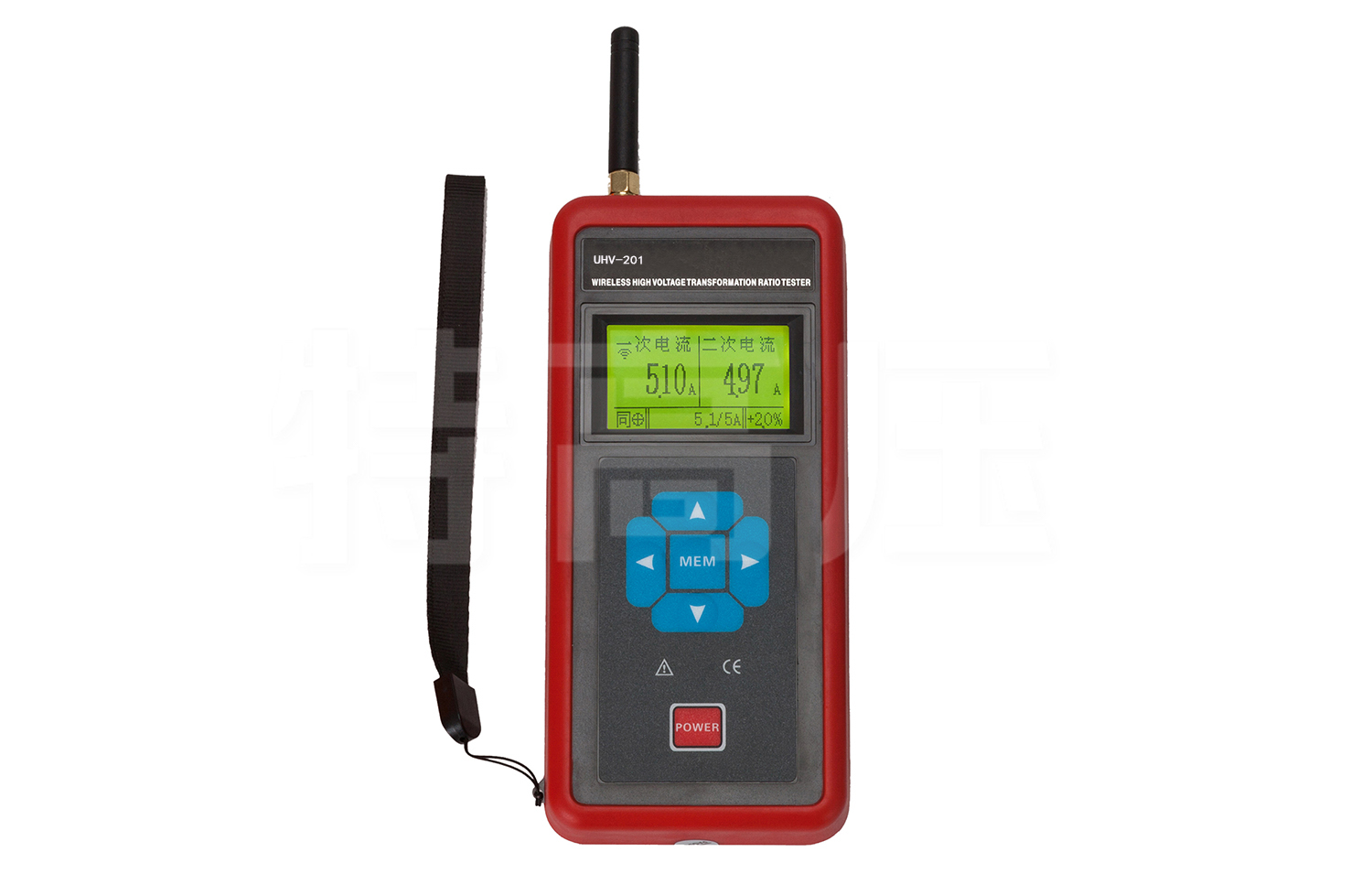

主机LCD显示一目了然，同时具有超大存储空间，能存储3000组数据。

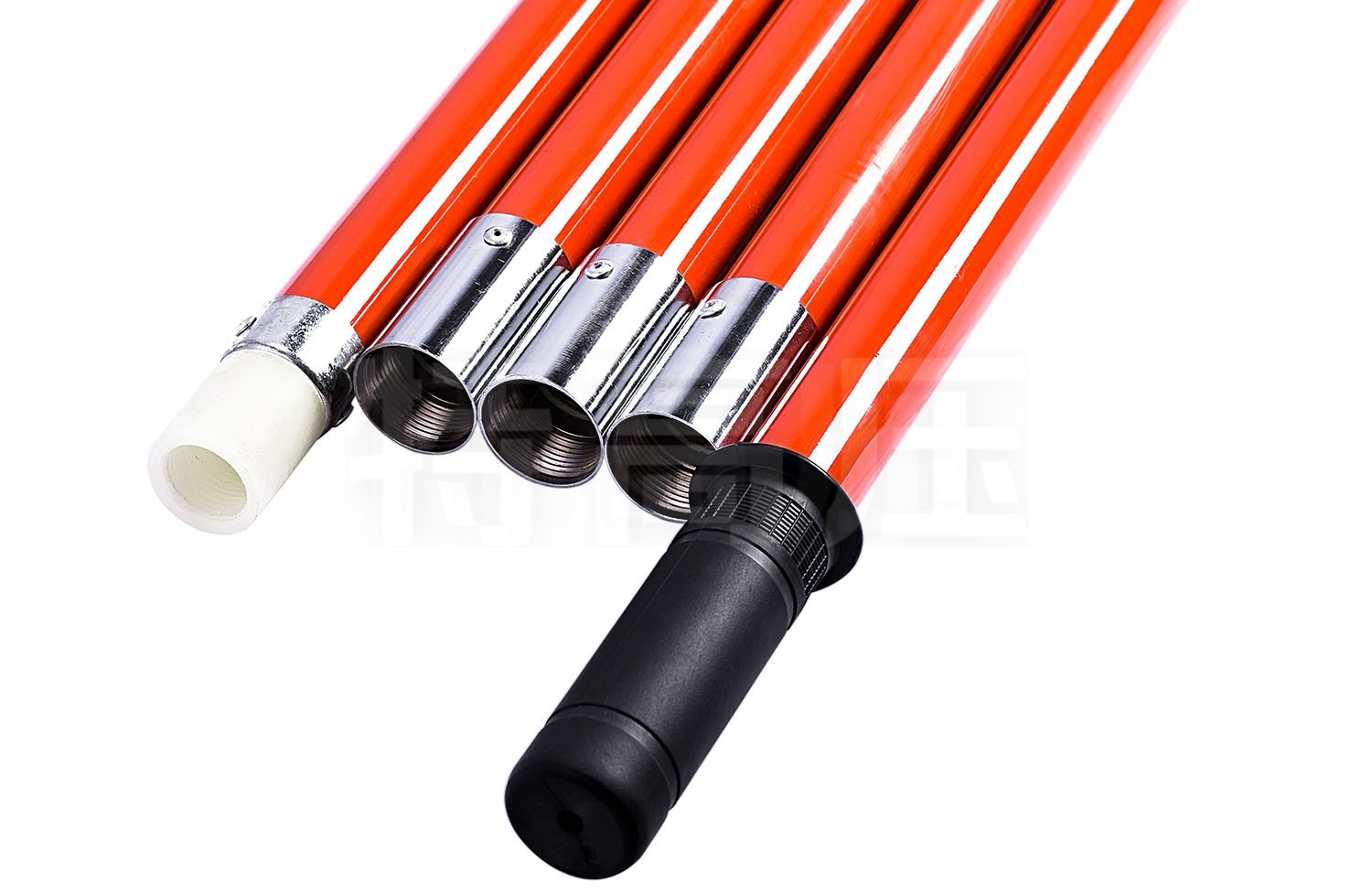

高压检测仪连接5节绝缘杆，可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高低压线路电流测量，高压电流钳具有独特的自动插拔结构，通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，省时快捷，广泛应用于变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等。绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘特点，绝缘等级110kV。
监控软件具有在线实时监控与历史查询功能，动态显示，具有最大、最小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、打印等功能。
产品别称：CT变比极性在线检测仪，高压互感器变比测试仪、高压CT变比测试仪、无线高低压电流互感器变比测试仪、高低压互感器变比测试仪、带电测量高压CT变比测试仪，高压CT变比测试仪、CT变比测试仪
产品参数
技术规格
| 影响量 | 基准条件 | 工作条件 |
| 环境温度 | 23℃±5℃ | -15℃～50℃ |
| 环境湿度 | 40%～60% | ＜70% |
| 正弦波失真度 | ≤1% | ≤3% |
| 信号频率 | 50Hz±5Hz | 45Hz～65Hz |
| 外电场、磁场 | 应避免 | |
| 被测导线位置 | 被测导线处于钳口的中心位置 | |
技术参数
| 功能 | 高低压电流互感器、变压器一二次回路的电流、变比测试，极性、相别判断 |
| 电源 | DC6V 碱性干电池LR03(1.5V AAA×4)连续工作30小时 |
| 测试方式 | 钳形CT |
| 一次电流测试精度 | 量程：0.0A～800A；分辨率：0.1A；精度：±0.5%FS |
| 二次电流测试精度 | 量程：0.00mA～5A；分辨率：0.01mA；精度：±0.5%FS |
| 变比测量范围 | 1～500 |
| 变比分辨率 | 0.1 |
| 一次电流钳尺寸 | 钳口尺寸：φ48mm；外形尺寸：76mm×255mm×31mm |

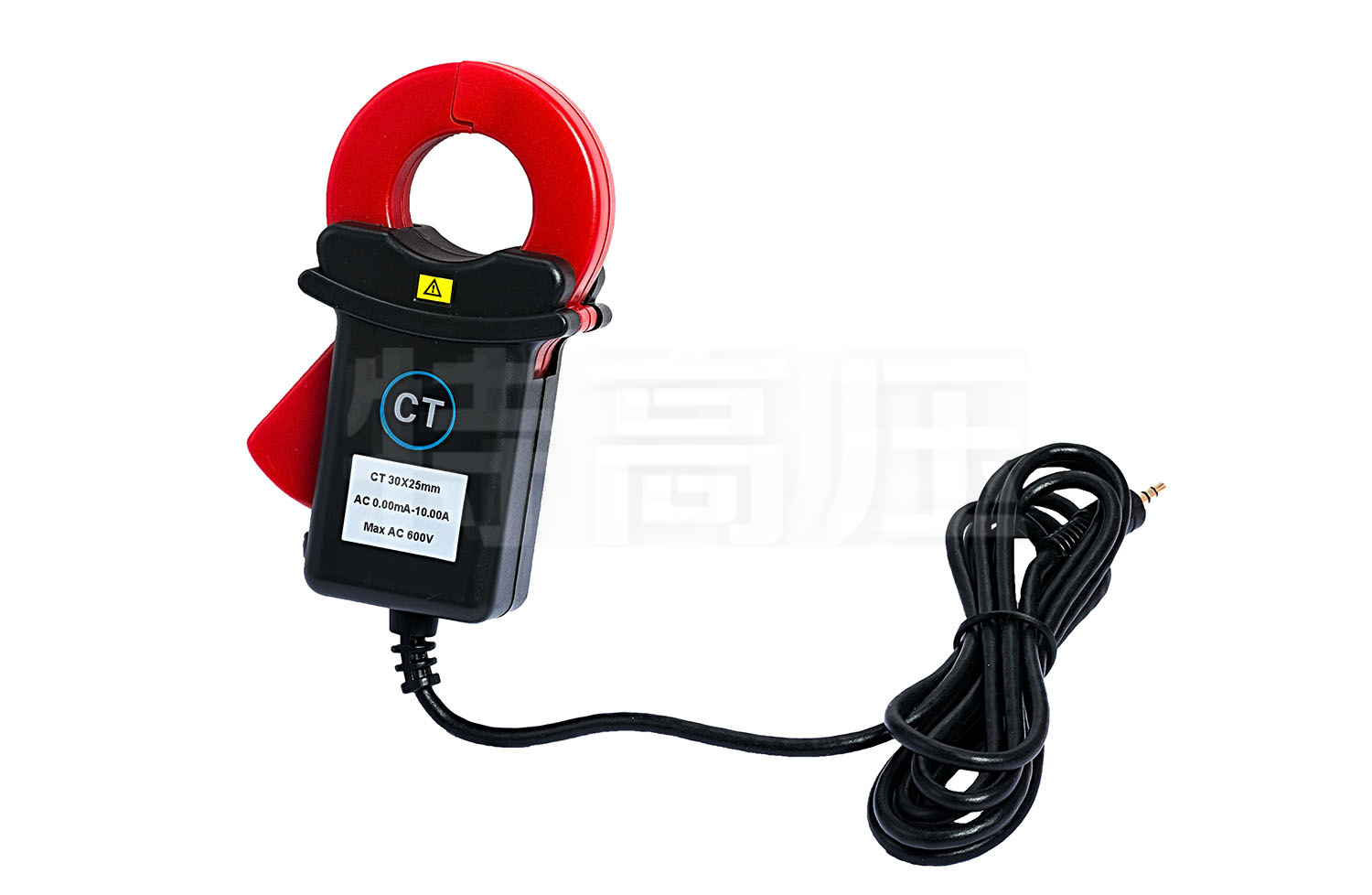

| 二次电流钳尺寸 | 钳口尺寸：φ8mm；外形尺寸：137mm×40mm×19.5mm |
| 换档 | 全自动换档 |
| 采样速率 | 3次/秒 |
| 数据存储 | 3000组，按左箭头键保持数据并自动编号存储（掉电或更换电池不会丢失数据） |
| 数据保持 | 按左箭头键保持数据，HOLD符号显示，再按HOLD键取消保持 |
| 数据查阅 | 按右箭头键可以进入数据查阅模式 |
| 溢出显示 | 超量程溢出功能：“OL ”符号显示 |
| 无信号指示 | 当主机没有收到发射信号时提示“无信号” |
| 自动关机 | 开机约15分钟后，仪表将自动关机 |
| 电池电压 | 当电池电压低于4.8V时，“ ”显示，提醒更换电池 |
| 一次电流钳传输距离 | 无线传输距离100M |
| 二次电流钳连接线长 | 2m |
| 显示模式 | LCD：128dots×64dots；背光功能，适合昏暗场所 |
| LCD尺寸 | 显示域：44mm×27mm |
| 主机尺寸 | 78mm×165mm×42mm |
| 仪表质量 | 5kg(含工具包和绝缘杆) |
| 外界干扰 | 避免特强电磁场；避免433MHz、315MHz同频干扰 |
| 工作温湿度 | -15℃～50℃；70%Rh以下 |
| 存放温湿度 | -10℃～60℃；70%Rh以下 |
| 绝缘杆尺寸 | φ32mm，1m/节,5节 |
| 绝缘杆耐压 | 110kV |
| 绝缘强度 | 主机与检测仪：AC1000V/rms(外壳与螺钉之间) |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、采产品由一次电流钳（高压检测仪）、二次电流钳、主机、高压绝缘杆、监控软件、通讯线等组成，一次电流钳采用无线传送测试数据，传输距离100米。
- 2、电流钳采用高性能坡莫合金制作，磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断监测的高精度、高稳定性、高可靠性。
- 3、主机LCD显示一目了然，同时具有超大存储空间，能存储3000组数据。
- 4、监控软件具有在线实时监控与历史查询功能，动态显示，具有最大、最小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、打印等功能。
- 5、HTCT-201 高压CT变比测试仪，同时具有：高低压钳形电流表、高空电流测试仪等产品的功能。
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
