仪器精确测量一次侧电流、二次侧电压可以分析三相不平衡度和六角向量图等
参考标准：GB/T 7676.5-2017
- 同时测量二次侧1至3路交流电压
- 测量电网频率
- 测量有功、无功和视在功功率
注：关于产品购买、技术维护等服务，欢迎致电!

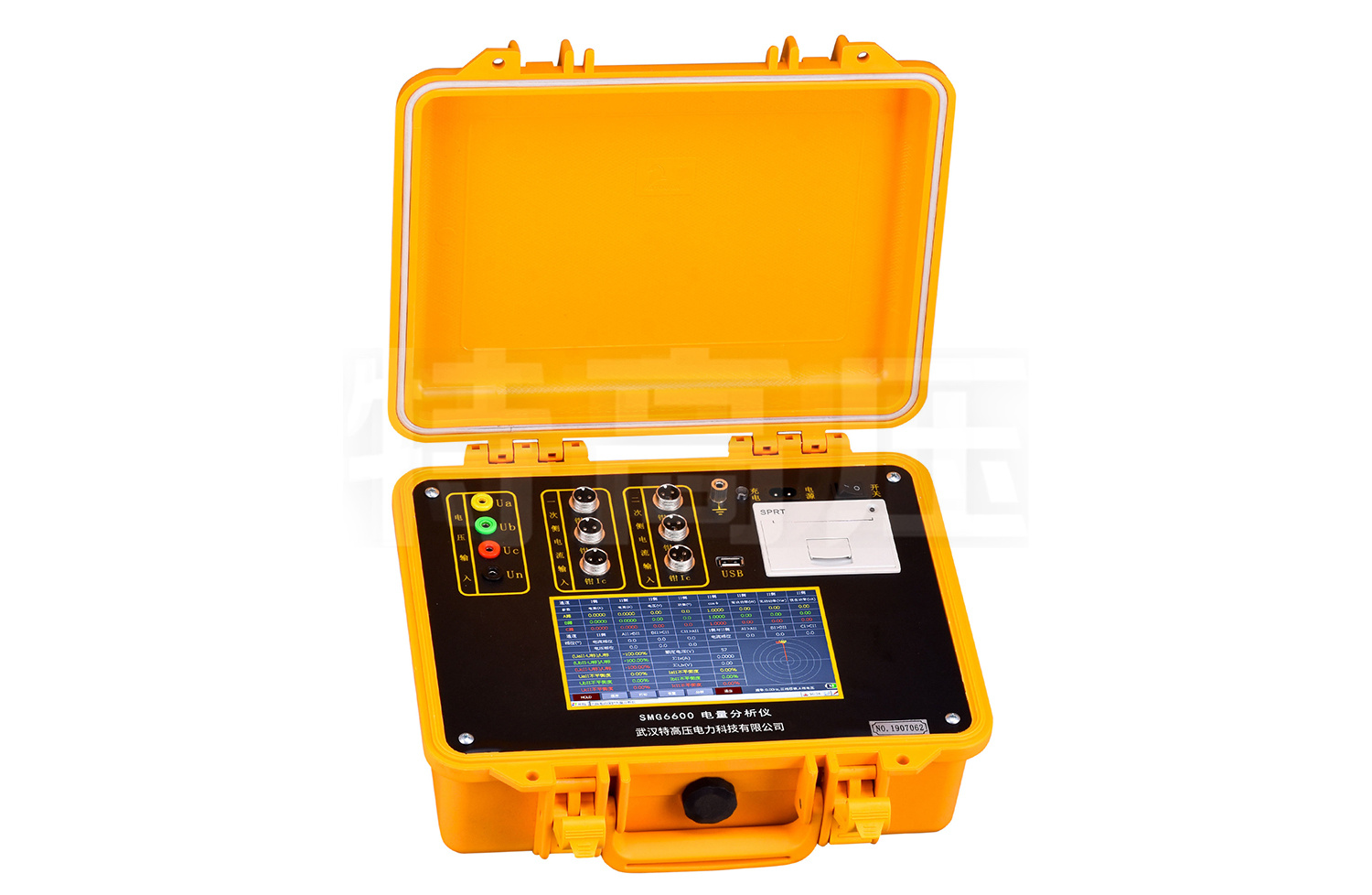

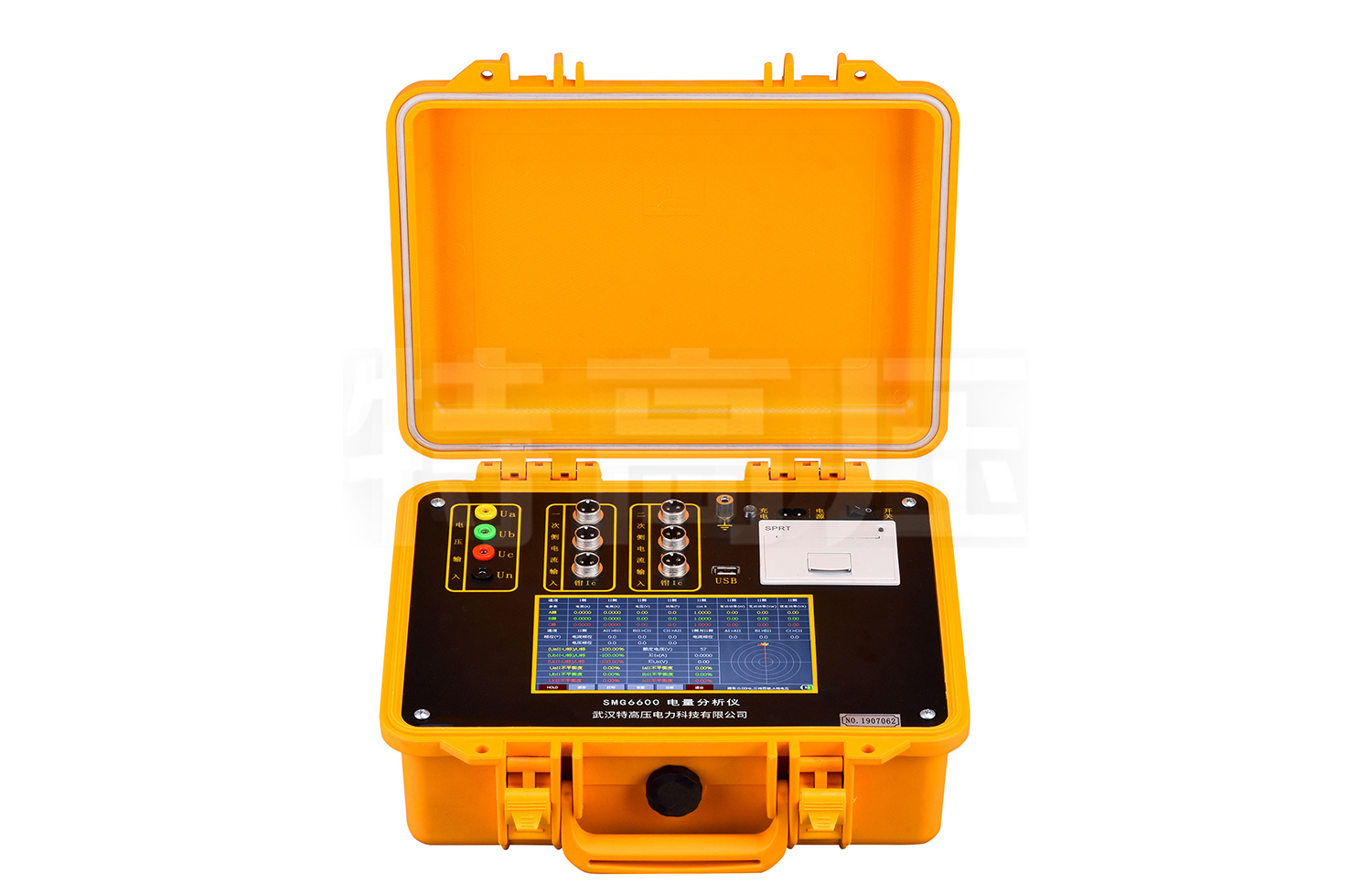

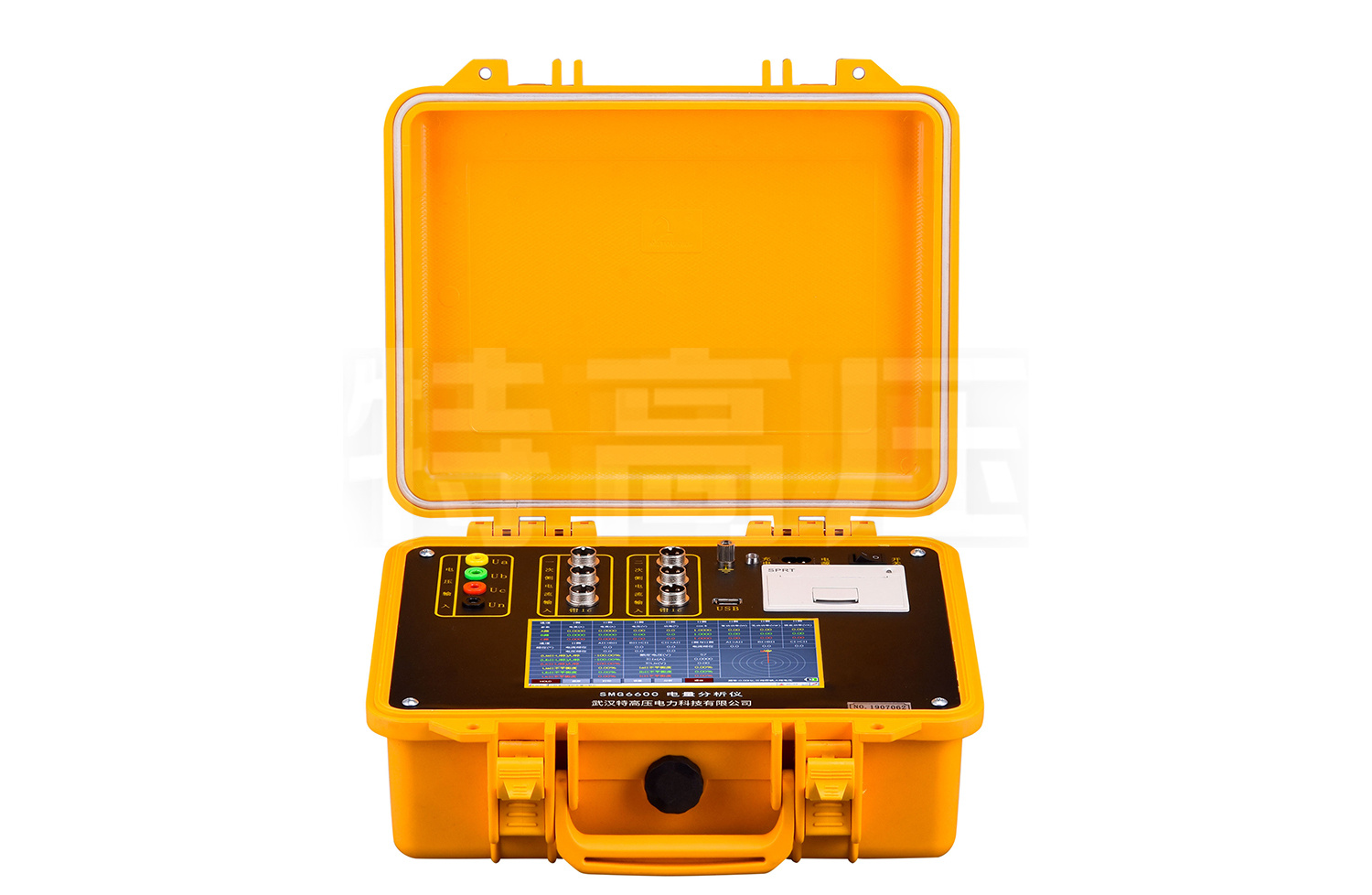

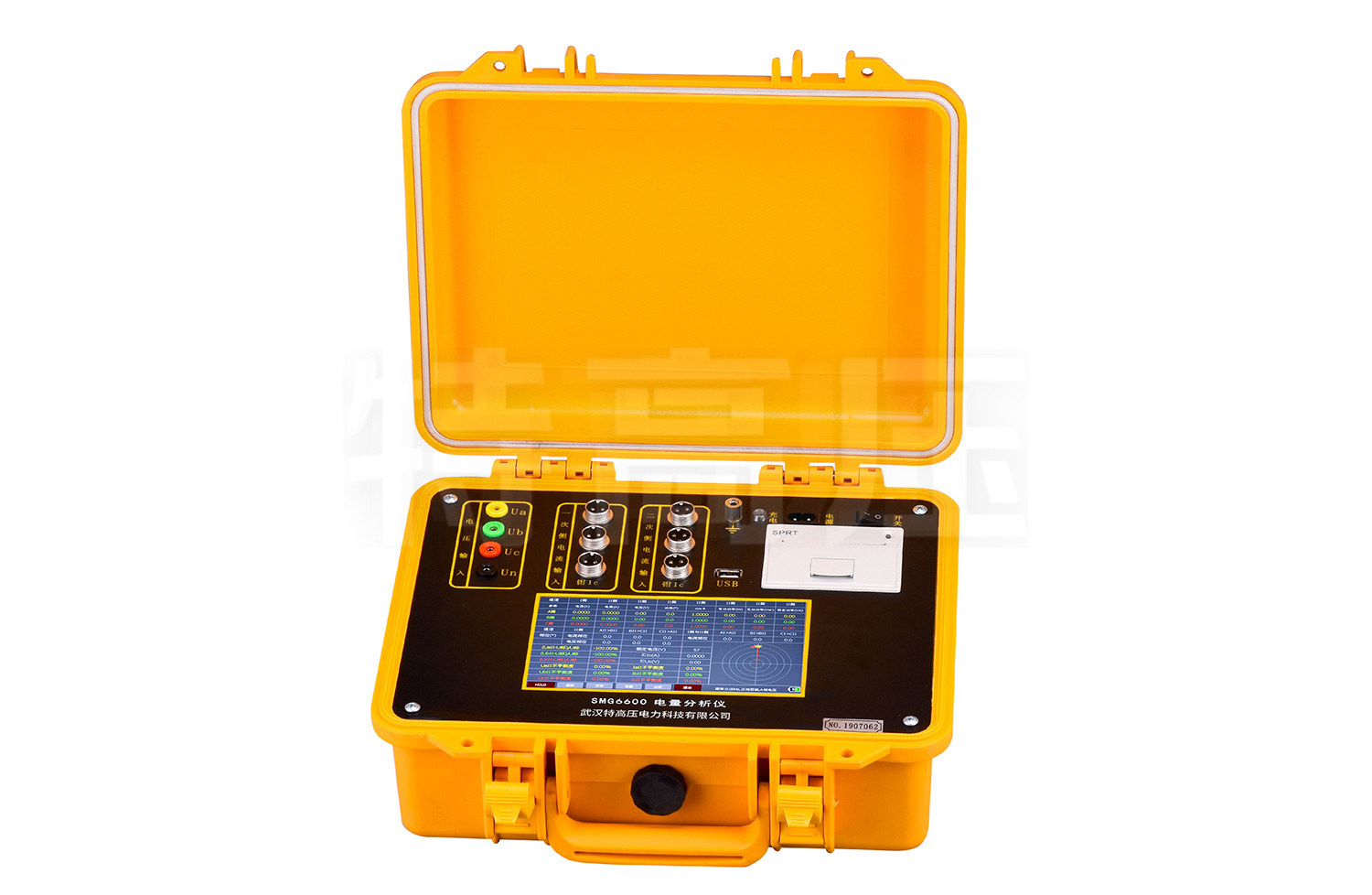

保护回路矢量分析仪是一种可以同时测量一次侧电流、二次侧电流和二次侧电压既而做分析得出报告的仪器，仪器精确测量一次侧电流、二次侧电流和二次侧电压可以分析三相不平衡度和六角向量图等，并可以输出Word和Excel文件，无需上位机软件，方便用户后期处理报告。
保护回路矢量分析仪采用高精度数据采集芯片具有模拟量24位ADC精度，DSP处理数据，配ARM和TFT触摸屏，显示测量数据直观方便操作。
产品别称：六路差动保护矢量测试仪、六路差动保护矢量检测仪、六路差动保护矢量测量仪、保护回路矢量分析仪
产品参数
技术参数(在1mA-5mA在±3°)
| 类型 | 范围 | 单位 | 误差 | 分辨率 |
| 电压 | 1～500 | V | 0.3%×量程 | 0.01V |
| 一次侧电流 | 0.1～5 | A | 0.3%×量程 | 0.0001A |
| 二次侧电流 | 0.001～10 | A | 0.3%×量程 | 0.0001A |
| 有功功率 | 0.001～5k | W | 0.3%×量程 | 0.1W |
| 无功功率 | 0.001～5k | VAR | 0.3%×量程 | 0.1VAR |
| 视在功率 | 0.001～5k | VA | 0.3%×量程 | 0.1VA |
| 频率 | 45～65 | Hz | 0.1%×量程 | 0.01Hz |
| 相位 | 0～360 | ° | ±1° | 0.1° |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、同时测量二次侧1至3路交流电压。
- 2、同时测量一次侧1至3路交流电流。
- 3、同时测量二次侧1至3路交流电流。
- 4、测量电压间、电流间、电压与电流间的相位（一次侧二次侧电流之间角度）。
- 5、测量电网频率。
- 6、测量有功、无功和视在功功率。
- 7、测量功率因数。
- 8、三相电电压电流不平衡度检测。
- 9、二次侧相电压范围：1-500V, 二次侧电流范围：1mA-10A，一次侧电流：100mA-5A。
- 10、显示六角向量图（一次侧和二次侧混合）。
- 11、作为漏电流表使用。
- 12、低功耗设计，市电供电内置充电电池作为备用电源。
- 13、自动量程，鼠标操作人性化设计。
- 14、数据保存可通过U盘导出，方便用户数据处理。
- 15、可通过微型打印机将现场测量的数据打印出来。
- 16、导出文件Word和Excel格式文件，方便打印报告。
