现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器
参考标准：DL/T 741-2010
- 仪器为一体化结构，内置变频电源模块，可变频调压输出电源
- 采用数字滤波技术，避开了工频电场对测试的干扰
- 全触摸超大液晶显示
注：关于产品购买、技术维护等服务，欢迎致电!
异频线路参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为47.5Hz\52.5Hz、45.0Hz\55.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。
随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、高速数字处理芯片及独有的国家专利技术抗感应电压电路；有效地消除强干扰的影响，保证仪器设备的安全，能极其方便、快速、准确地测量输电线路的工频参数。
产品别称：输电线路异频参数测试系统、线路参数测试仪
产品参数
技术参数
| 使用条件 | -10℃～40℃ | RH ＜ 80% |
| 抗干扰原理 | 变频法 | |
| 使用电源 | AC 220V±10% (禁止使用380V电源) | 如发电机供电，发电机功率必须≧3KW |
| 电源输出 | 最大输出电压（单相） | 电压：AC200V 电流：8A 精度：0.5% |
| 输出频率 | 50Hz、60Hz异频输出 | |
| 47.5Hz\52.5Hz 45.0Hz\55.0Hz | ||
| 57.5Hz\62.5Hz 55.0Hz\65.0Hz | ||
| 功率（三相） | 5KVA | |
| 测量范围 | 电容 | 0.01～30µF |
| 阻抗 | 0.01～400Ω | |
| 阻抗角 | -180°～+180° | |
| 感应电压 | 0-10kV | |
| 感应电流 | 0-30A | |
| 测量分辨率 | 电容 | 0.001µF |
| 阻抗 | 0.001Ω | |
| 阻抗角 | 0.001° | |
| 测量准确度 | 电容 | ≥ 1μF时，±1%读数±0.01μF |
| ＜ 1μF时，±2%读数±0.01μF | ||
| 电阻 | ≥ 1Ω时，±1%读数±0.01Ω | |
| ＜1Ω时，±2%读数±0.01Ω | ||
| 阻抗角 | ± 0.2°(电压＞1.0V） | |
| ± 0.3°(电压：0.2V ～ 1.0V) | ||
| 抗感应电流 | Ia+Ib+Ic<30A 精度：2% | |
| 抗感应电压 | Ua<10kV；Ub<10kV ；Uc<10kV；精度：2% | |
| 尺寸重量 | （主机箱）尺寸 mm : 550*430*530 重量: 70Kg | |
| （附件箱）尺寸 mm : 470*340*170 重量: 10Kg | ||
| 存储器大小 | 100组 支持U盘数据存储 | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征

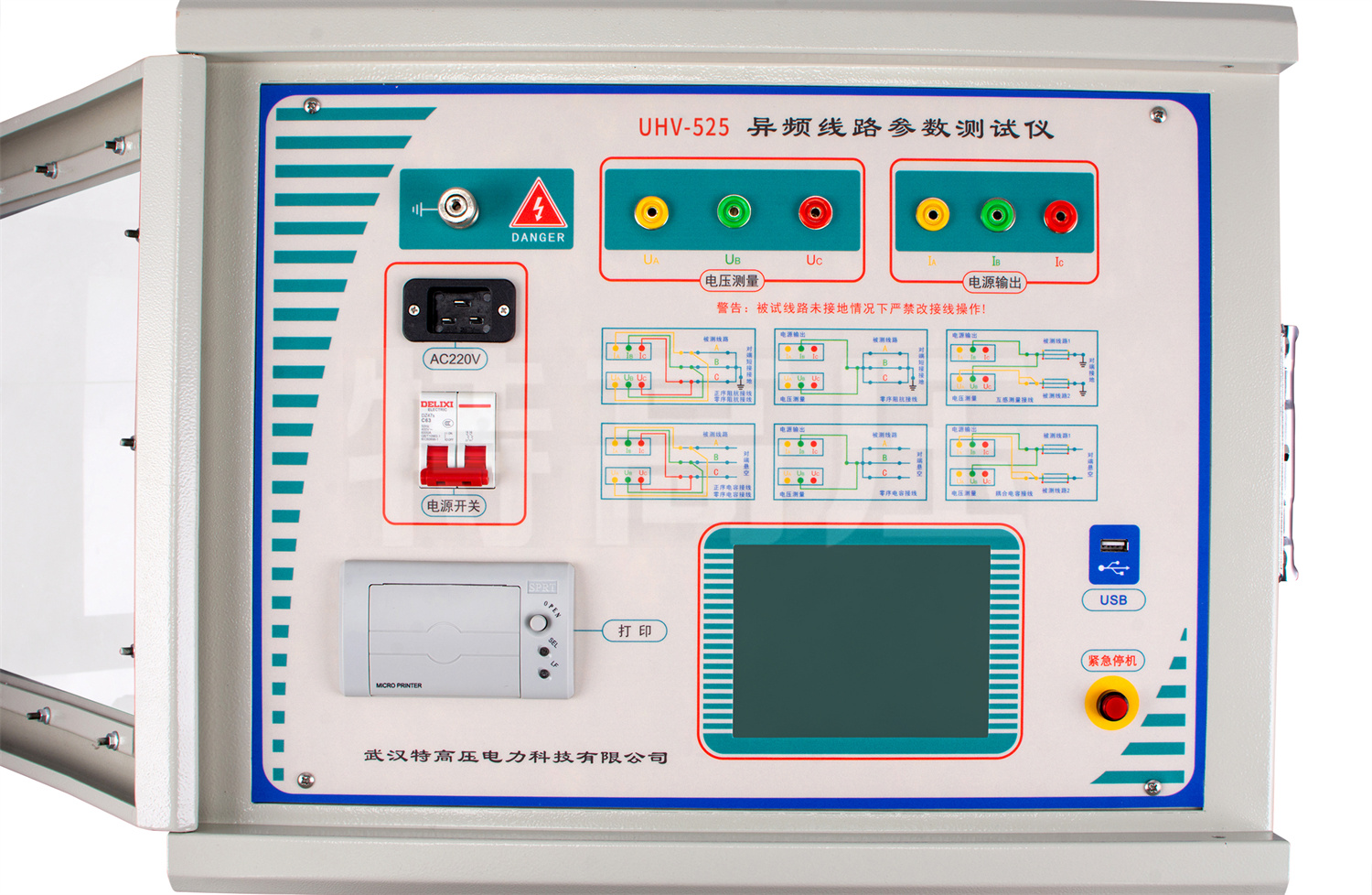

- 1、仪器配备了 7 寸大屏幕触控式彩色显示屏，超大全触摸操作界面，操作简单，所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。
- 2、体积最小、重量轻，为试验提供了一种最简单便捷的试验手段。
- 3、仪器所有测量过程仅仅只需接入市电 220V 电压即可，解决现有测量方法中现场 380V 电压接入不方便的麻烦。
- 4、仪器内部采用独特的抗感应电压电路，保证仪器能够承受更高的感应电压（抗感应电流能达到 30A），能够在 1 万伏的高感应电压下正常工作。
- 5、抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为47.5Hz\52.5Hz、45.0Hz\55.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。
- 6、精准快速，仪器内部采用专业的快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的提升了一起本身的运算处理能力。
- 7、外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的测试线就可以完成全部的测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；避免因改接线时感应电压对实验人员的伤害。
- 8、仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
- 9、仪器数据可以通过 U 盘导出，可在任意一台 PC 机上查看和管理数据并可做成工作报告。
- 10、仪器内部专门设计检测接地的功能，来判断仪器在现场是否接地良好，如果接地虚接，或没有接上，仪器会自动判断，禁止使用人员操作，确保人身安全，和保护仪器的使用。
产品视频

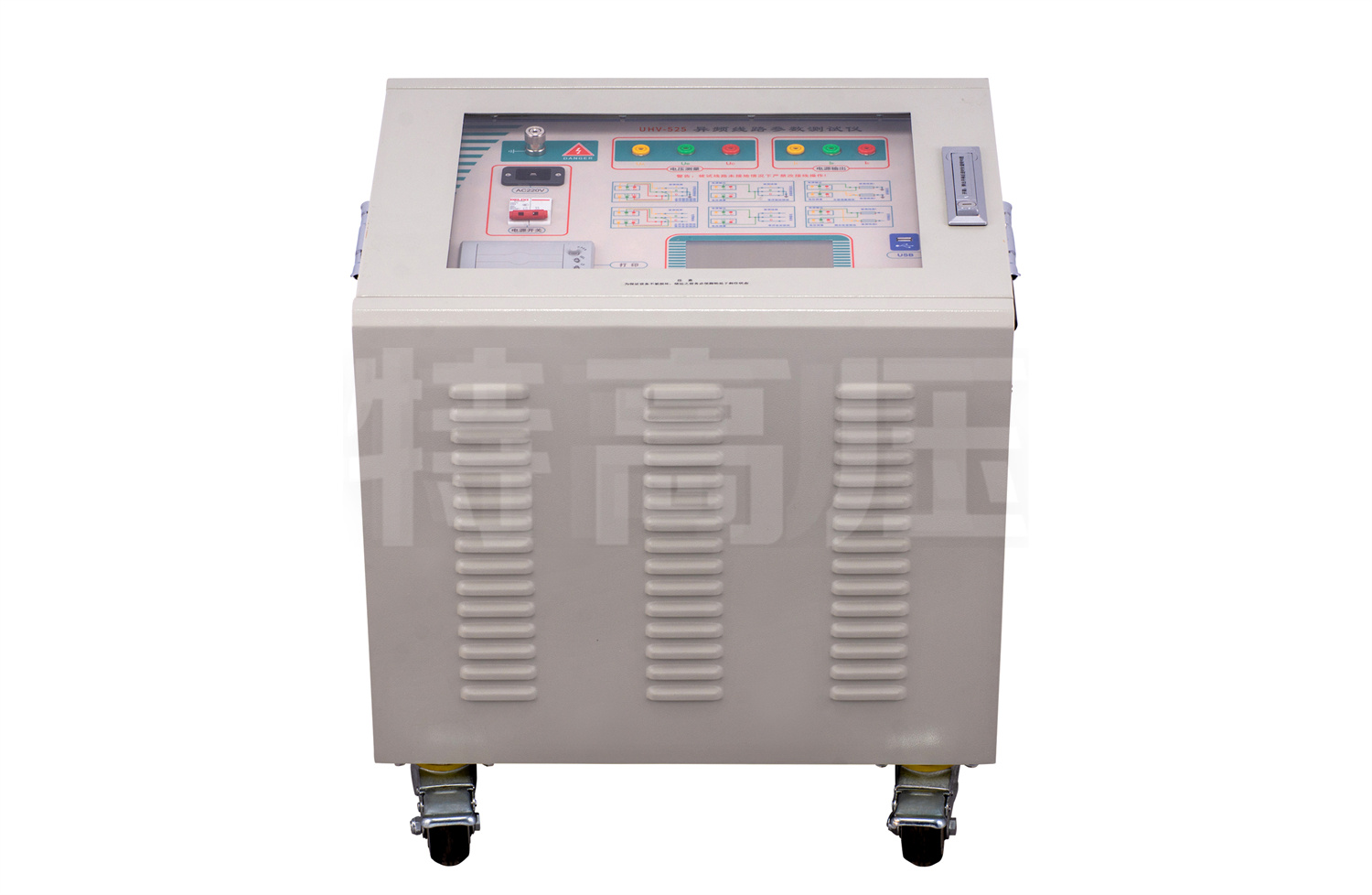

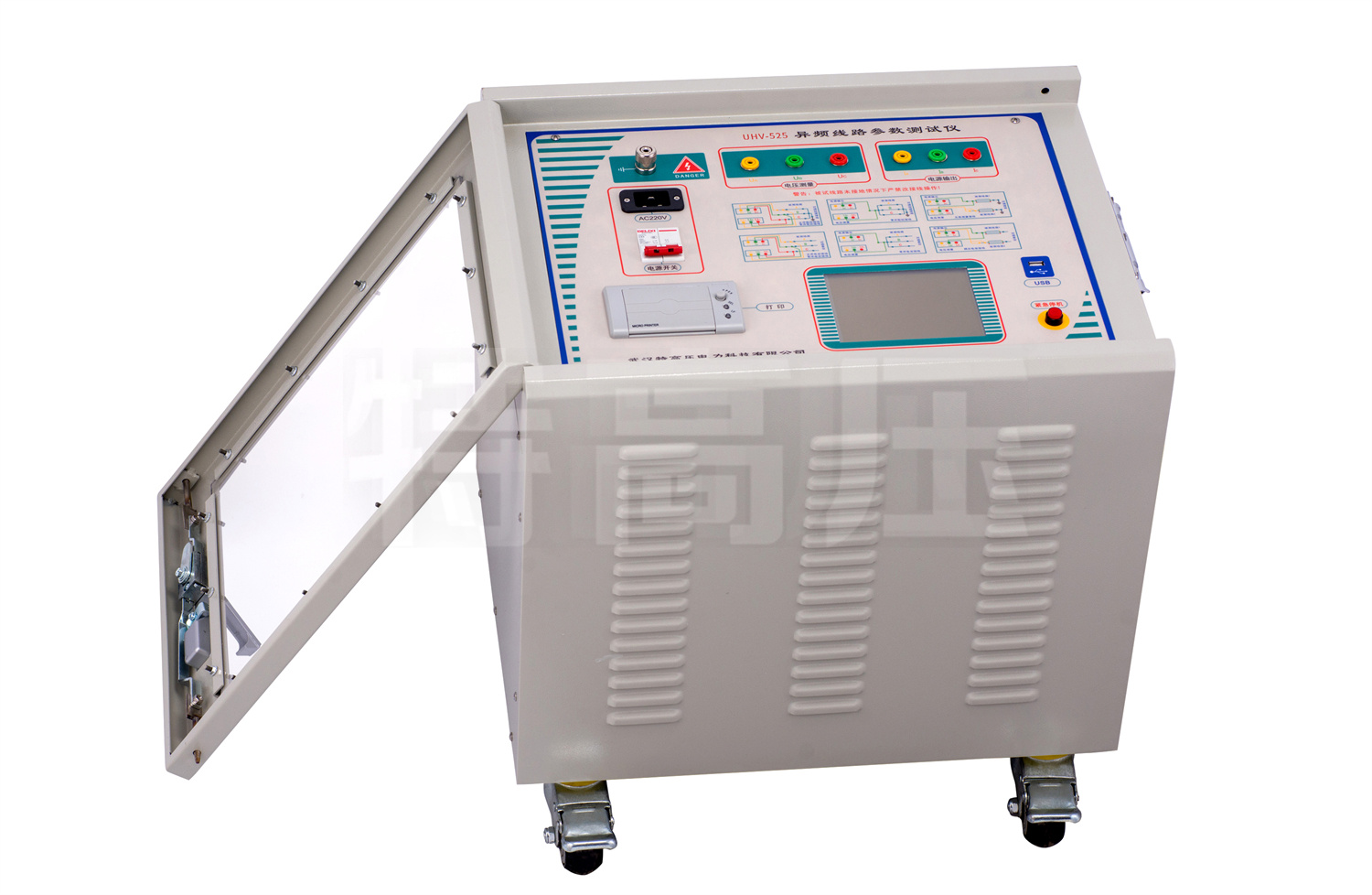

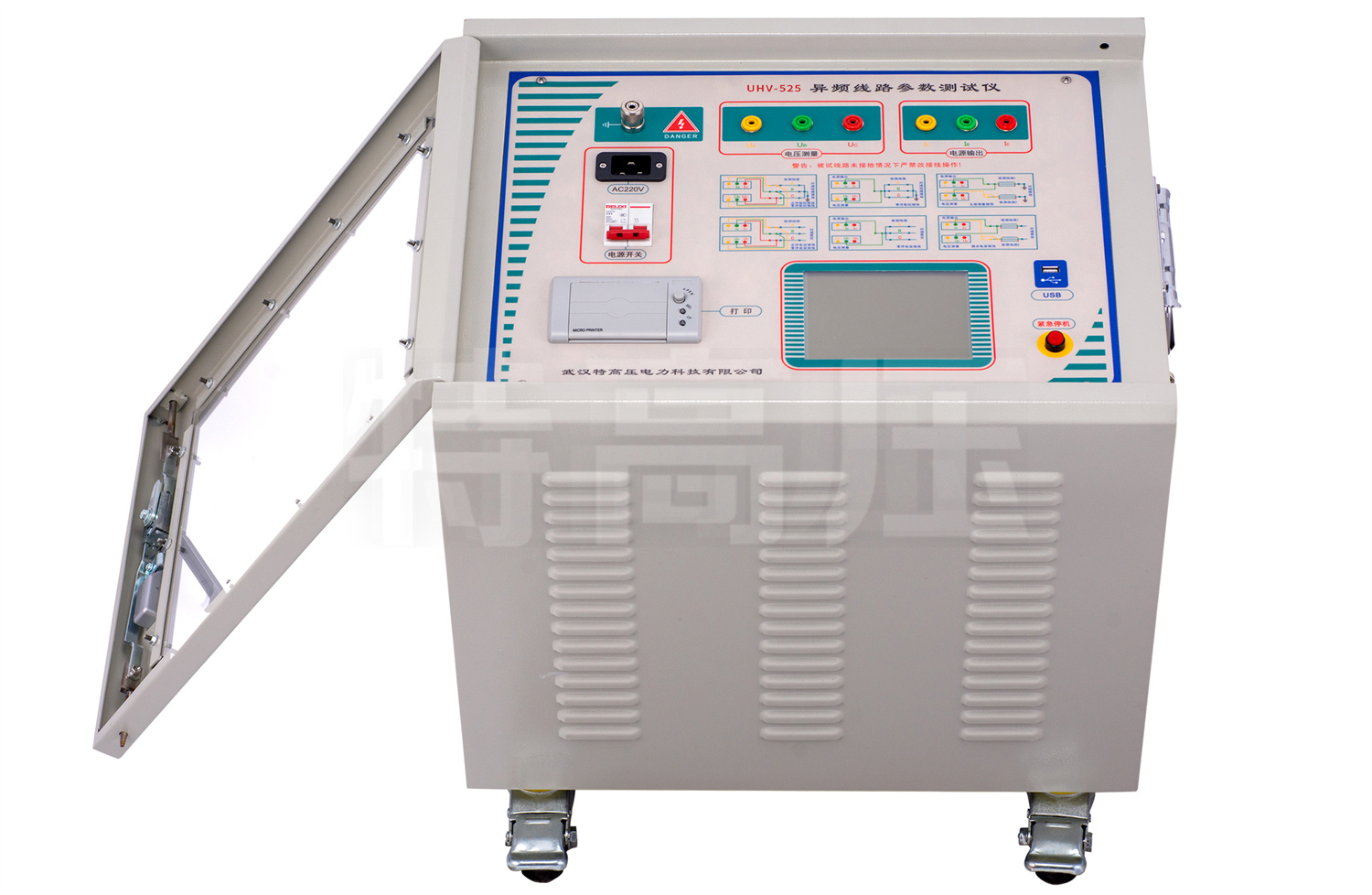

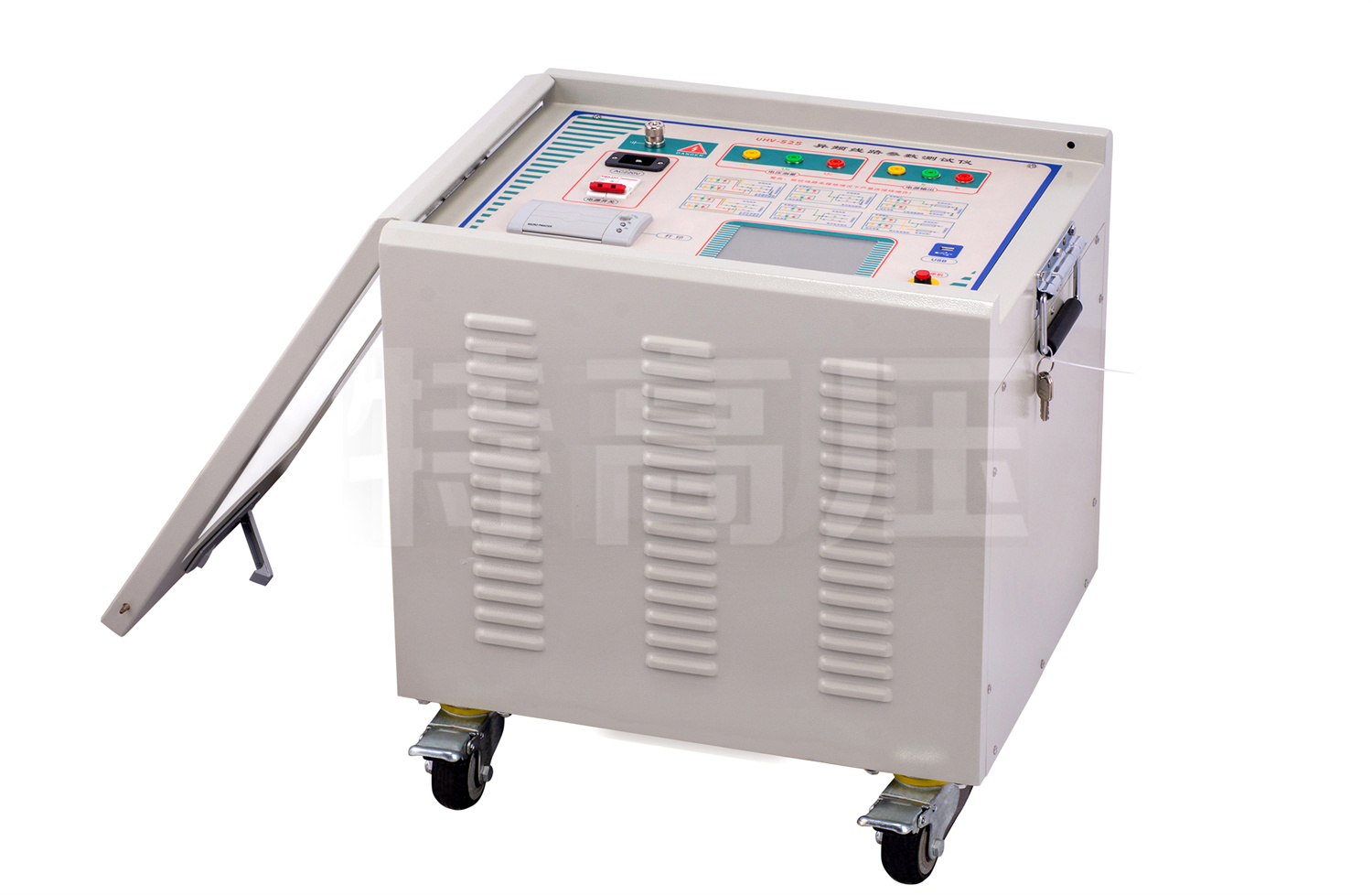

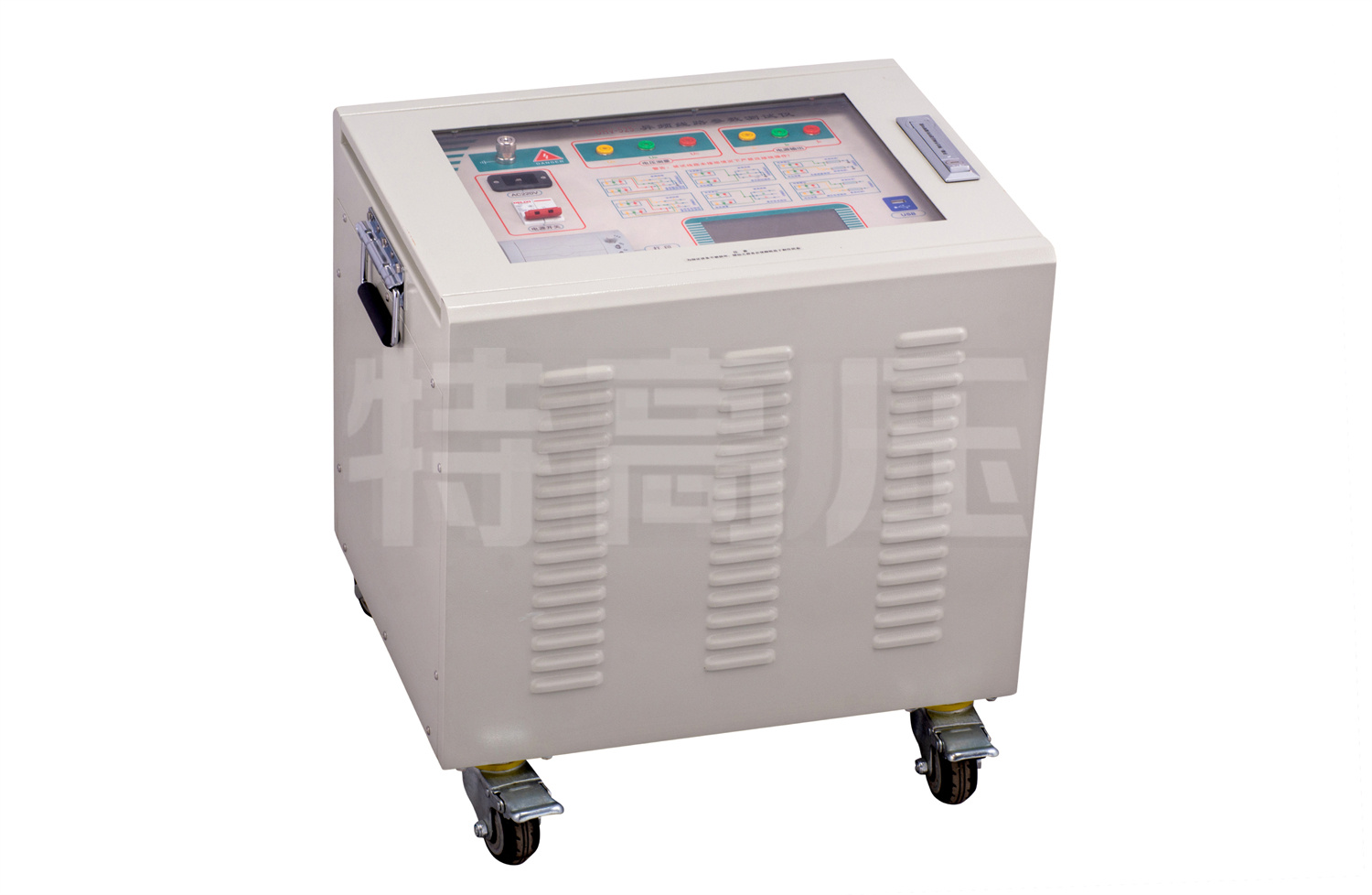

产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
