检验测量接地电阻常用仪表的常用仪表
参考标准： DL/T 845.2-2004，GB/T 17949.1-2000
- 可快速全面的测量接地网络中的各项参数
- 采用了超大LCD灰白屏背光显示和微处理机技术
- 具有测试精准、快速、简捷、稳定可靠等特点
注：关于产品购买、技术维护等服务，欢迎致电!

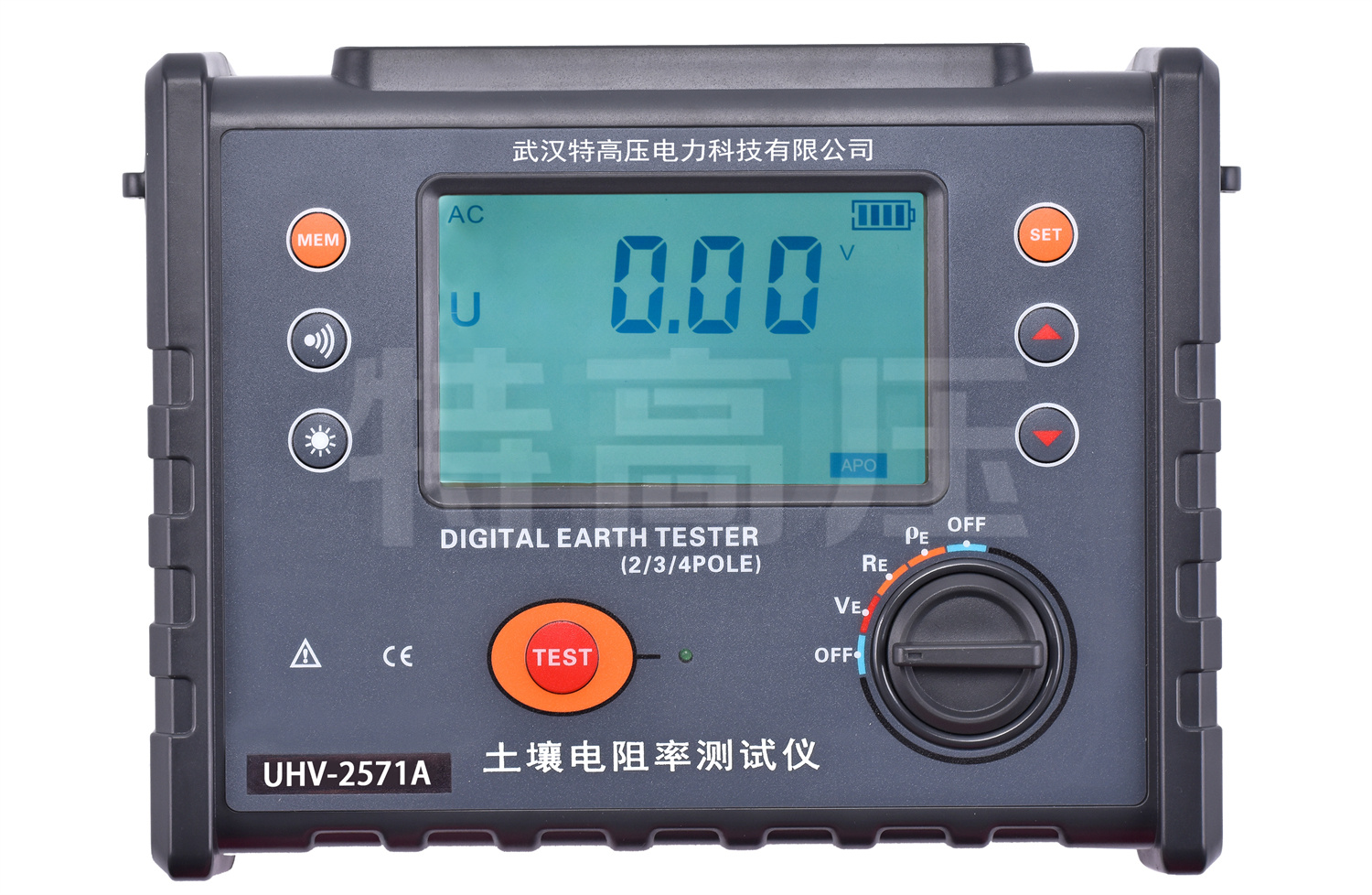

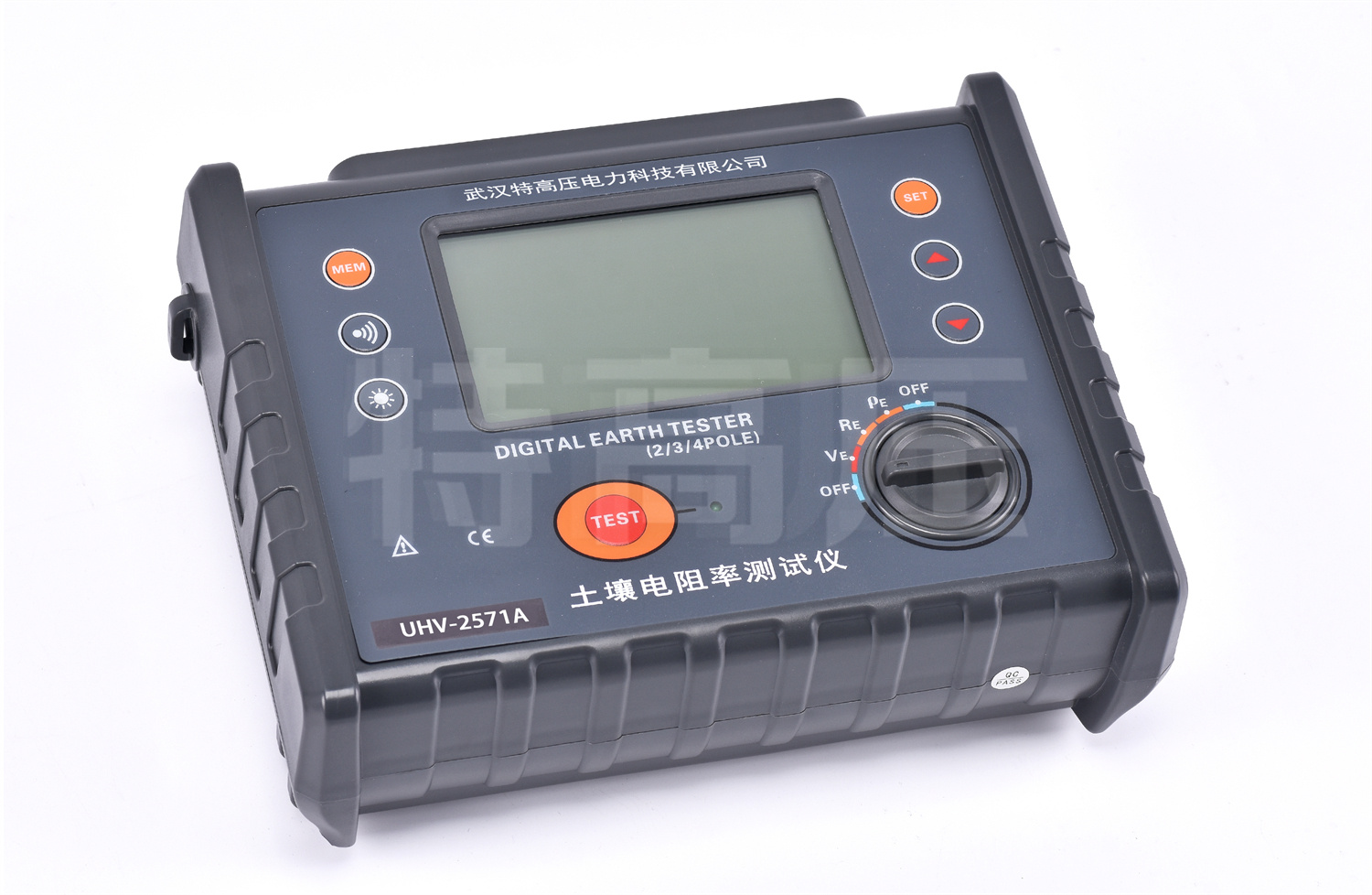

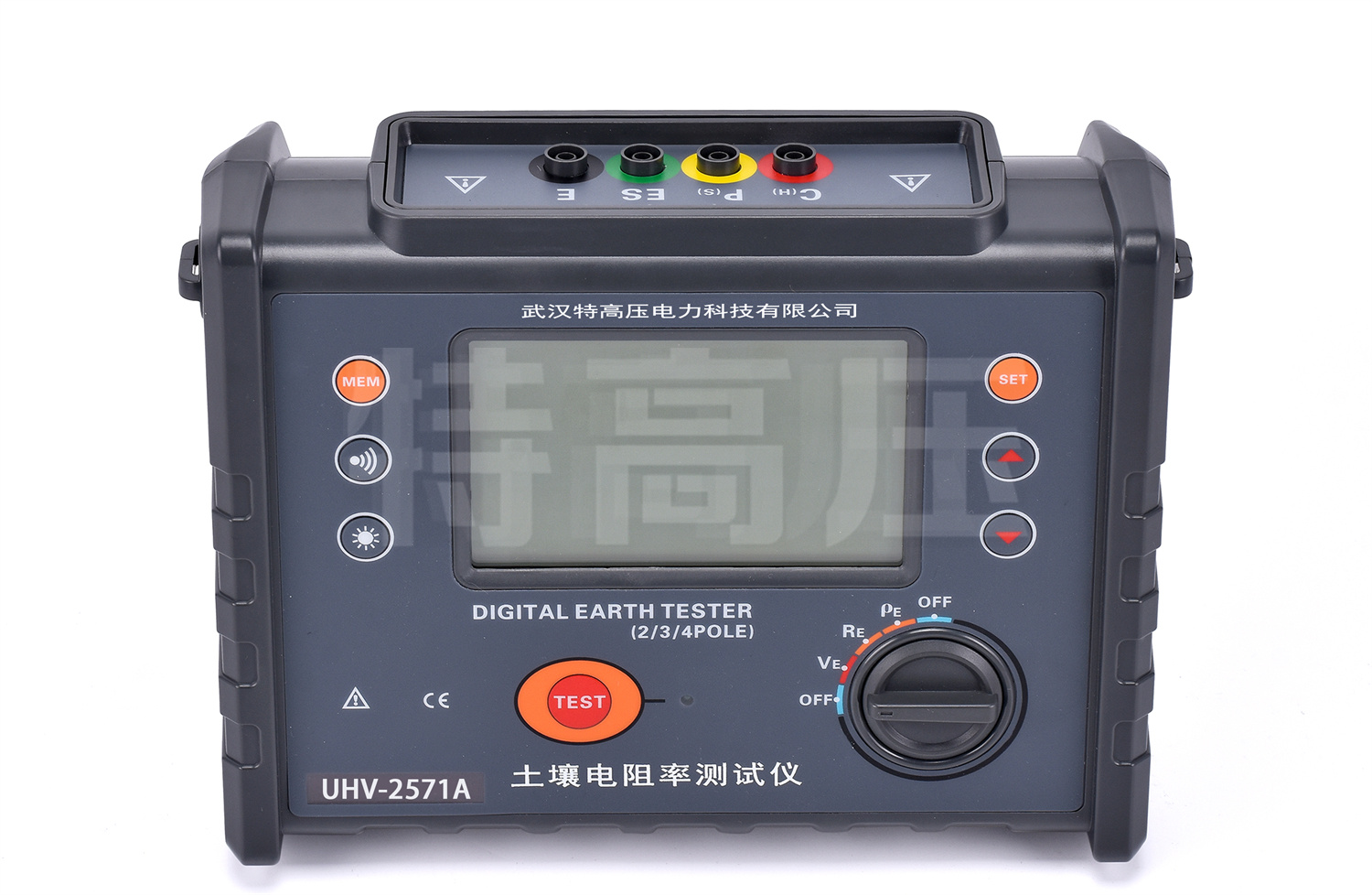

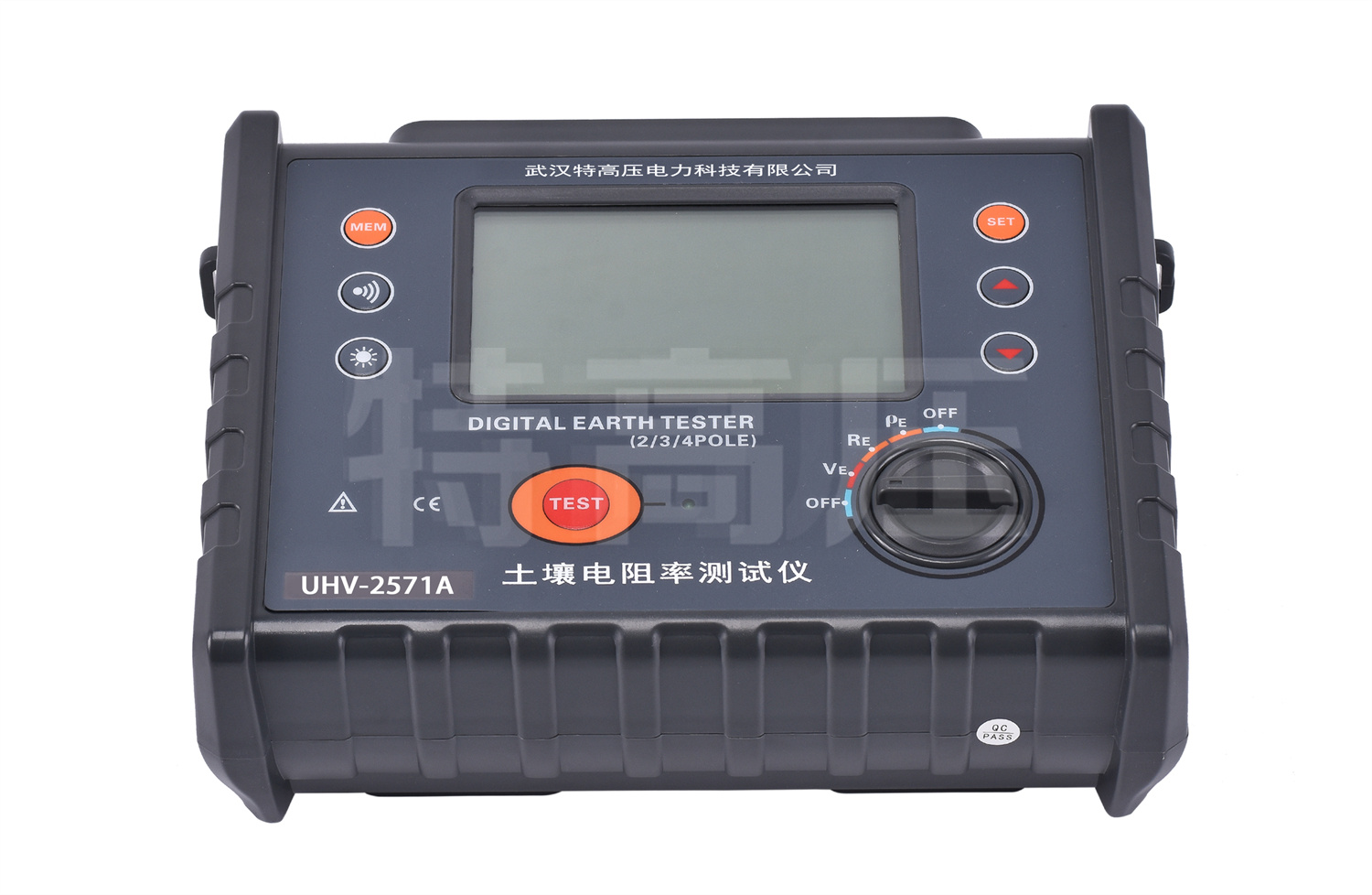

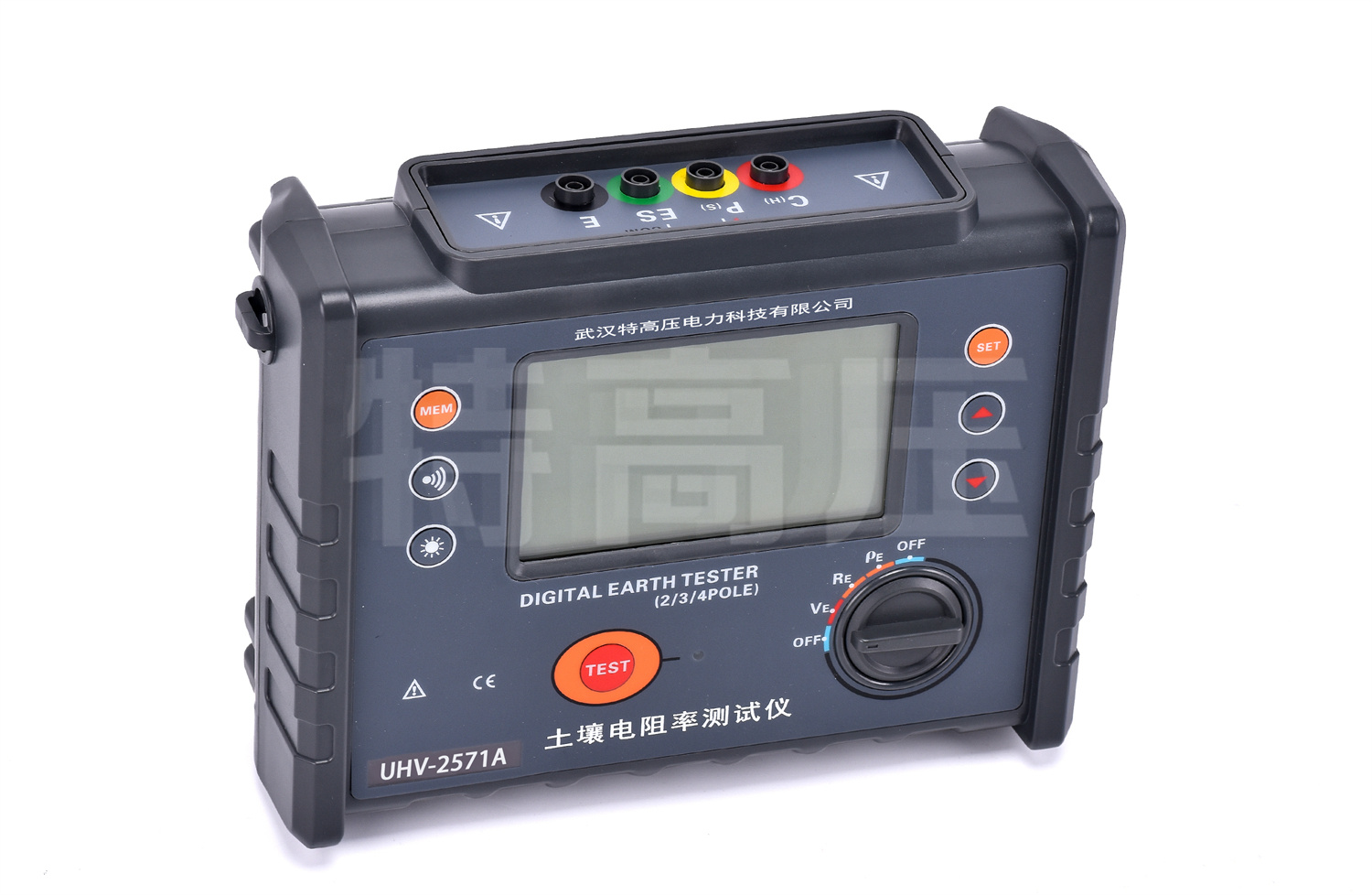

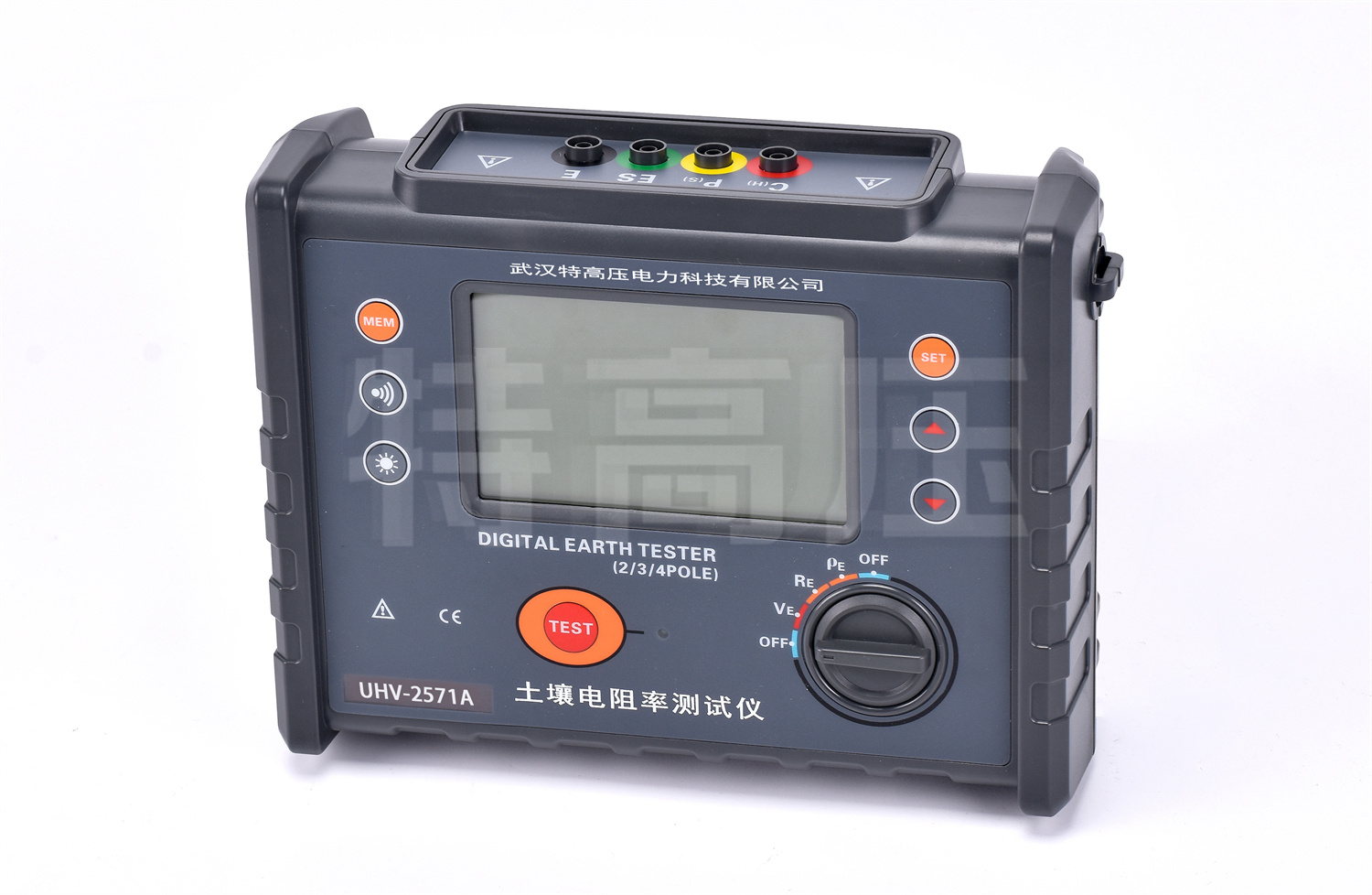

接地电阻·土壤电阻率测试仪又名四线接地测试仪、精密接地电阻测试仪等是检验测量接地电阻常用仪表的常用仪表，采用了超大 LCD 灰白屏背光显示和微处理机技术，满足二、三、四线测试电阻和土壤电阻率要求。
适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表测试精准、快速、简捷、稳定可靠等特点
接地电阻·土壤电阻率测试仪由微处理器控制，可自动检测各接口连接状况及地网的干扰电压、干扰频率，并且具测试辅助接地极电阻值功能。同时存储 500 组数据，电阻测量范围：0.01Ω～30.00kΩ，接地电压范围：0.01～600V。
产品别称： 数字接地电阻测试仪、四线接地电阻测试仪、数字接地电阻测试仪、数字式接地电阻测试仪、接地电阻、接地表、地阻仪、接地电阻仪、接地电阻测量仪、地桩式接地电阻测试仪、数字式接地电阻表、便携式接地电阻测试仪、数字接地电阻表
产品参数
技术参数
| 测量功能 | 测量范围 | 精度 | 分辨率 |
| 接地电阻(R) | 0.00Ω～30.00Ω | ±2%rdg±5dgt (注1) | 0.01Ω |
| 30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±2%rdg±3dgt | 10Ω | |
| 土壤电阻率(ρ) | 0.00Ωm～99.99Ωm | ρ=2πaR (注2) | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99kΩm | 10Ωm | ||
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9999kΩm | 1kΩm | ||
| 接地电压 | AC 0.00～600V | ±2%rdg±3dgt | 0.01V |
注：
1、基准条件：Rh Rs<100Ω时的精度。
工作条件：Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2、取决于R的测量精度而定，π=3.14， a:1 m～100m；
一般规格
| 功 能 | 二三四线测量接地电阻、土壤电阻率； |
| 接地电压、交流电压测量 | |
| 环境温度湿度 | 23℃±5℃，75%rh以下 |
| 电 源 | DC 9V 6 节 LR14 干电池连续待机 100 小时以上 |
| 干扰电压 | ＜20V（应避免） |
| 干扰电流 | ＜2A（应避免） |
| 测R时电极间距 | a＞5d |
| 测ρ时电极间距 | a＞20h |
| 辅助接地电阻值 | 基准条件＜100Ω,工作条件＜5kΩ |
| 量 程 | 接地电阻：0.00Ω～30.00kΩ |
| 土壤电阻率：0.00Ωm～9999kΩm | |
| 接地电压：0.00V～600V | |
| 测量方式 | 精密4线、3线法测量、简易2线测量接地电阻 |
| 测量方法 | 接地电阻：额定电流变极法 |
| 土壤电阻率：四极法 | |
| 接地电压：平均值整流(S-ES 接口间） | |
| 测试频率 | 128Hz |
| 短路测试电流 | AC > 20mA (正弦波) |
| 开路测试电压 | AC 28V max |
| 电极间距范围 | 可设定1m～100m |
| 换 档 | 接地电阻：0.00Ω～30.00kΩ全自动换档 |
| 土壤电阻率：0.00Ωm～9999kΩm全自动换档 | |
| 背 光 | 可控灰白色背光，适合昏暗场所使用 |
| 显示模式 | 4位超大LCD显示，灰白色背光 |
| 测量指示 | 测量中LED闪烁 |
| LCD 尺寸 | 111mm×68mm |
| LCD显示域 | 108mm×65mm |
| 仪表尺寸 | 240mm (长)×188mm (宽)×85mm (高) |
| 标准测试线 | 4条：红色15m，黑色15m，黄色10m，绿色10m各1条 |
| 简易测试线 | 2条：黄色1.5m，绿色1.5m各1条 |
| 辅助接地棒 | 4根 |
| 测量时间 | 对地电压：约 3 次/秒 |
| 接地电阻、土壤电阻率：约7秒/次 | |
| 接地电压 | AC 600V以下测量 (接地电压测量功能不能用于测量商用电) |
| 数据存储 | 500组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
| 数据查阅 | 查阅数据时“MR”符号指示 |
| 溢出显示 | 超量程溢出时“OL”符号指示 |
| 报警功能 | 测量值超过报警设定值时发出报警提示 |
| 电池电压 | 电池电压低符号显示 |
| 自动关机 | “APO”指示，开机 15 分钟后自动关机 |
| 功 耗 | 待机: 约 40mA(背光关闭) |
| 开机开背光: 约 43mA | |
| 测量：约 75mA(背光关闭) | |
| 质 量 | 仪表：1280g(含电池) |
| 测试线：1300g | |
| 辅助接地棒：720g(4根) | |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 过载保护 | 测量接地电阻：H-E、S-ES 各端口间 AC 280V/3 秒 |
| 绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
| 耐 压 | AC3700V/rms(电路与外壳之间) |
| 电磁特性 | IEC61326(EMC) |
| 适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度 2)； |
| IEC61010-031； | |
| IEC61557-1(接地电阻)； | |
| IEC61557-5(土壤电阻率)； | |
| JJG 366-2004； |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、仪器采用了超大LCD灰白屏背光显示和微处理机技术，通过微处理器控制的2线、3线、4线法式接地电阻测试及土壤电阻率测试。
- 2、仪器汇集了许多接地测试功能，可快速全面的测量接地网络中的各项参数。
- 3、仪器具有测试精准、快速、简捷、稳定可靠等特点。
- 4、仪器使用了快速滤波技术可将干扰减至最小。同时存储500组数据。
