主要用于检查电气设备或电气线路对地及相间的绝缘电阻性能以保证这些设备工作正常
参考标准：DL/T 845.1-2004，DL/T 474.1-2018
- 输出电压等级 500V，1000V，2000V，2500V
- 内设等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效屏蔽
- 输出功率大、带载能力强，抗干扰能力强
注：关于产品购买、技术维护等服务，欢迎致电!

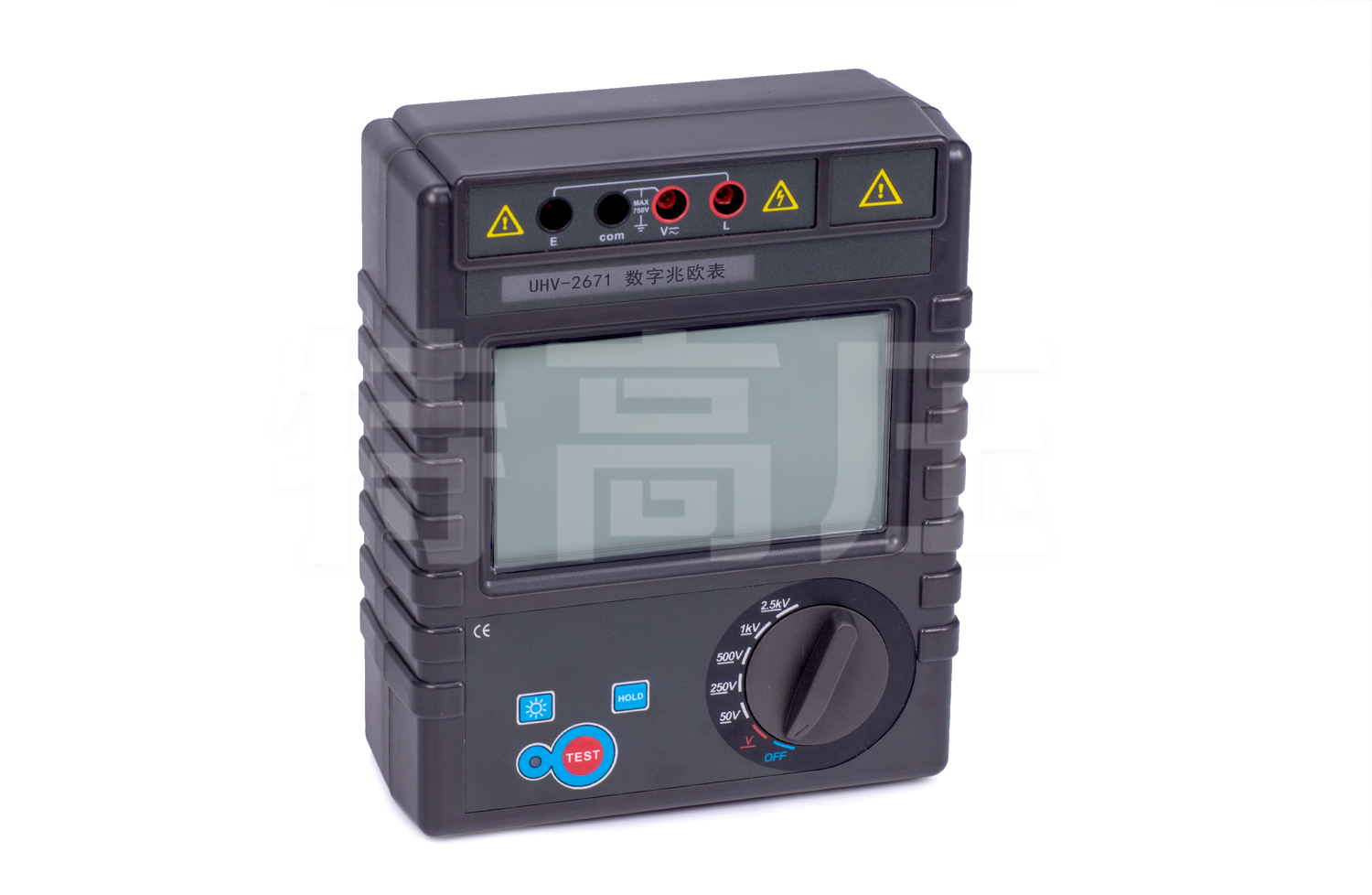

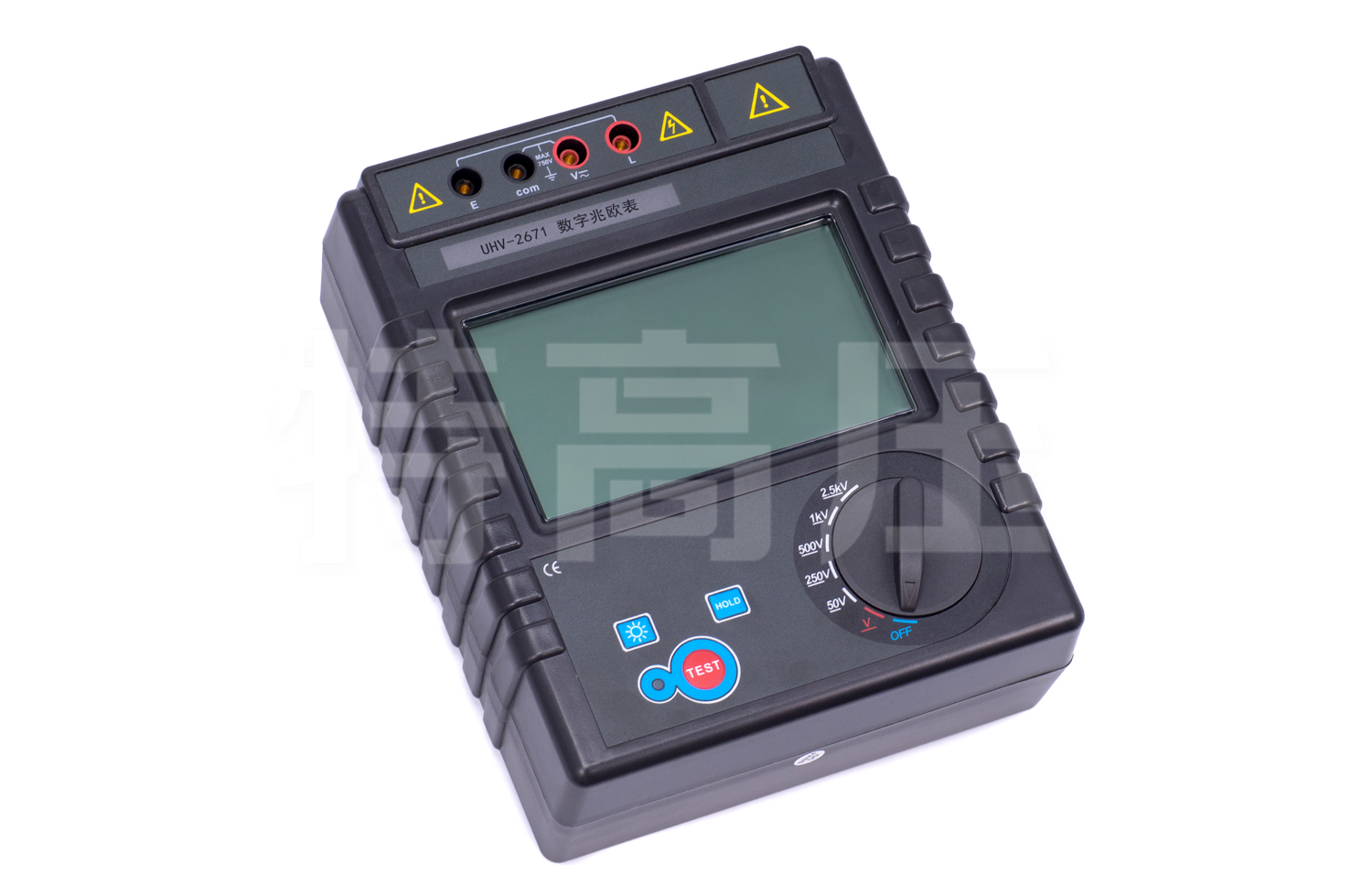

特高压生产的UHV-2671数字兆欧表（2500V）由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。
产品别称：数字兆欧表、兆欧表、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、数字式高压兆欧表、大功率高压兆欧表
产品参数
技术参数
| 使用条件 | 环境温度：0℃～+45℃ |
| 相对湿度：≤85%RH | |
| 输出电压等级 | 500V，1000V，2000V，2500V |
| 测量范围 | 0～19990MΩ |
| 分 辨 率 | 0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ |
| 相对误差 |
0～2000MΩ≤±5%±2d 2000MΩ～19990MΩ≤10%±2d |
| 电压/负载 | 2500V/20MΩ |
| 电压跌落 | 约10% |
| 短路电流 | ＞1.6mA |
| 直流 | 8×1.5V(AA，R6)电池 |
| 交流 | 220V/50Hz |
| 功耗 | 静态功耗≤160mW；最大功率≤2.5W |
| 体积 | 235×200×135mm3 |
| 重量 | ＜1.4kg |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、输出功率大、带载能力强，抗干扰能力强数字式兆欧表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。

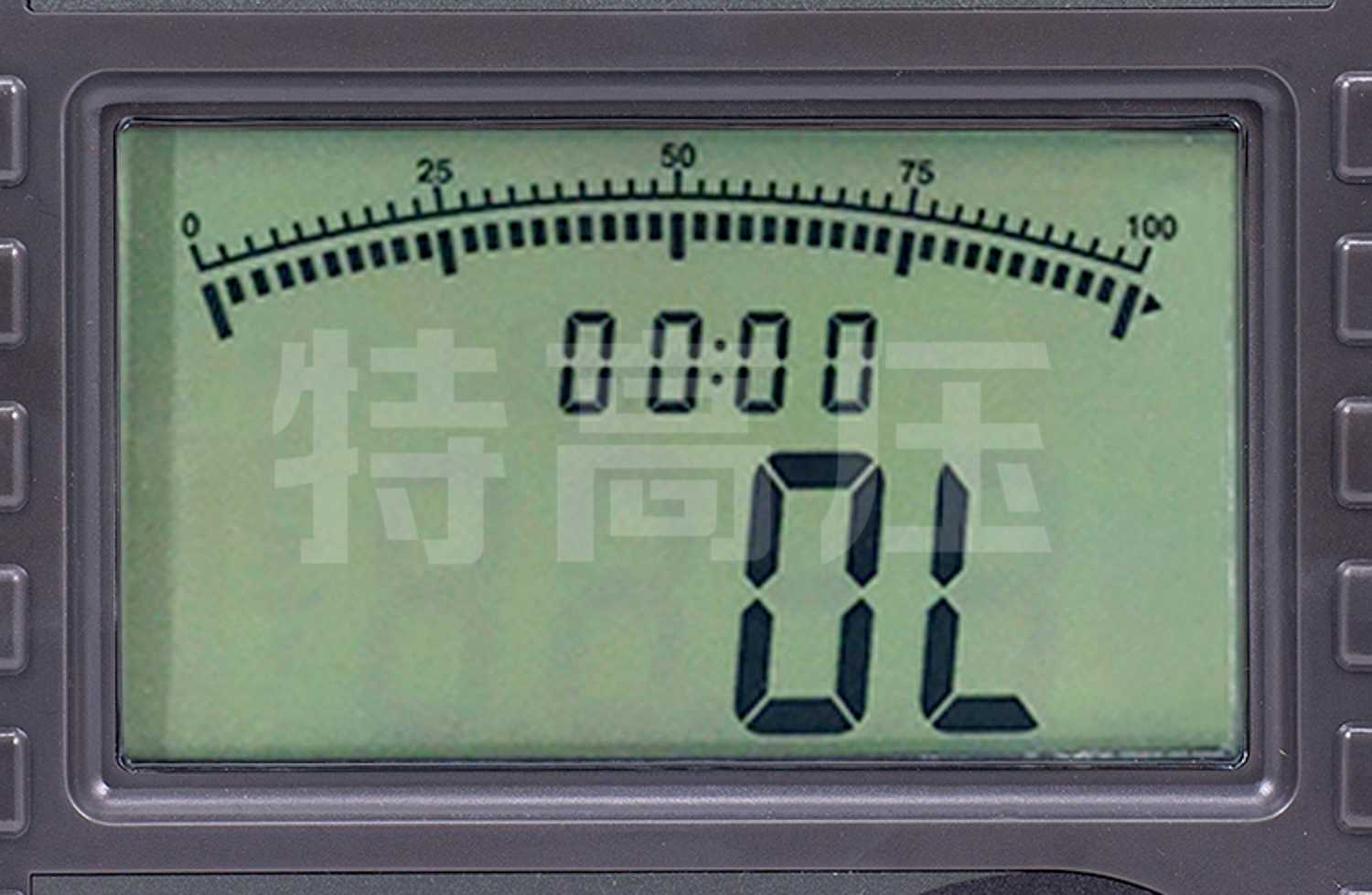

- 2、数字兆欧表不需人力作功，由电池供电，量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷。
- 3、本表输出短路电流可直接测量，不需带载测量进行估算。
