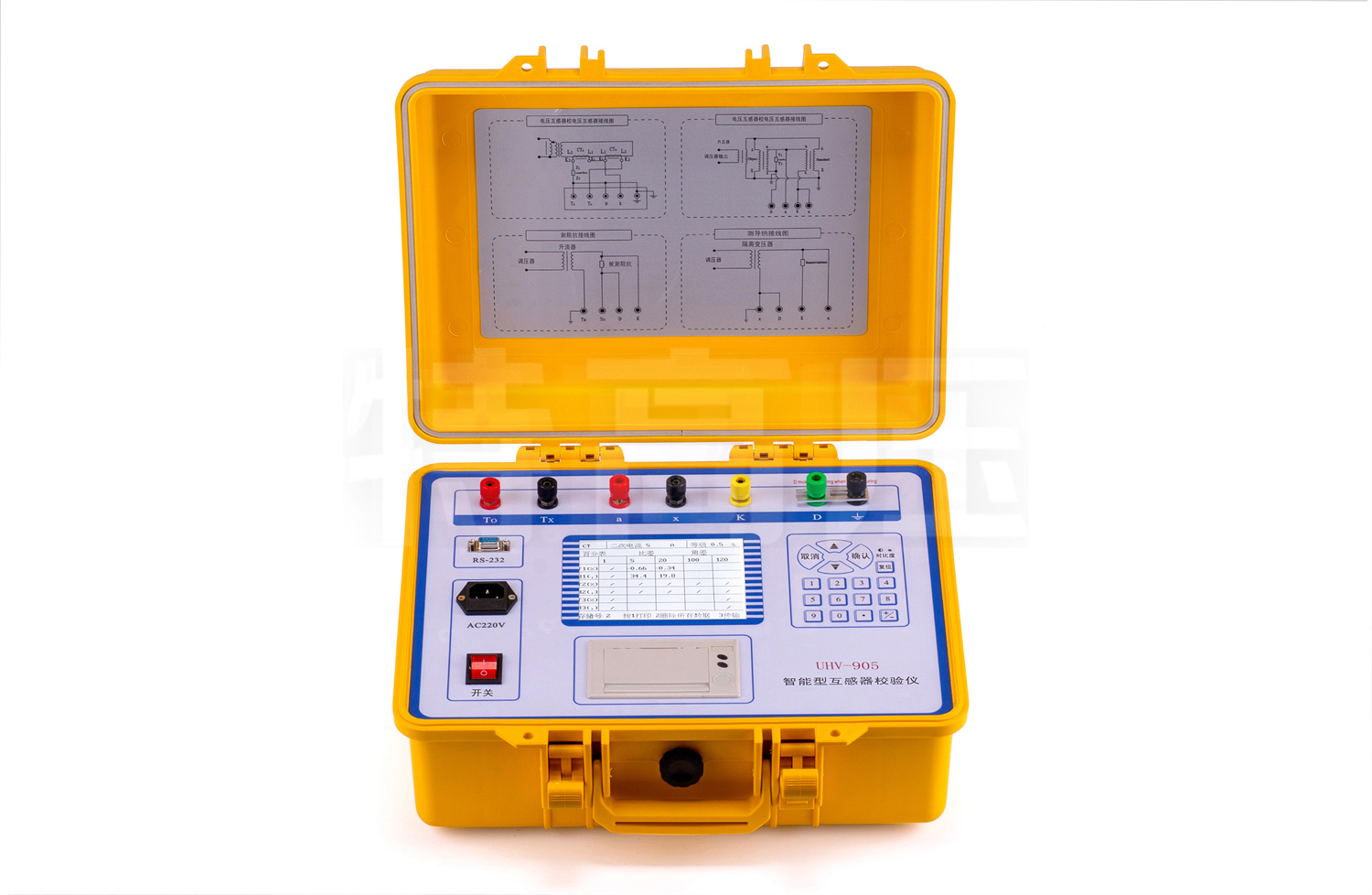

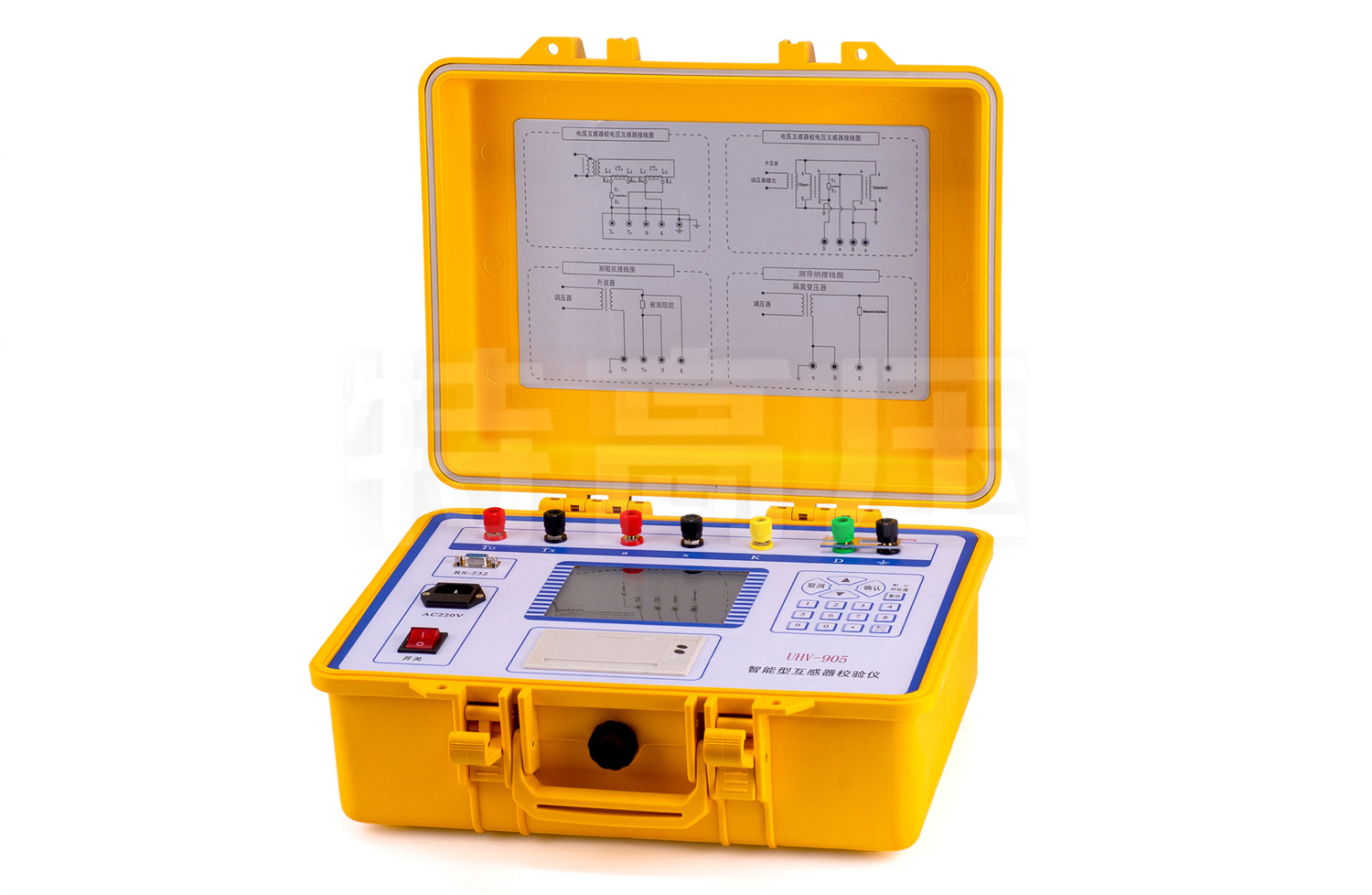

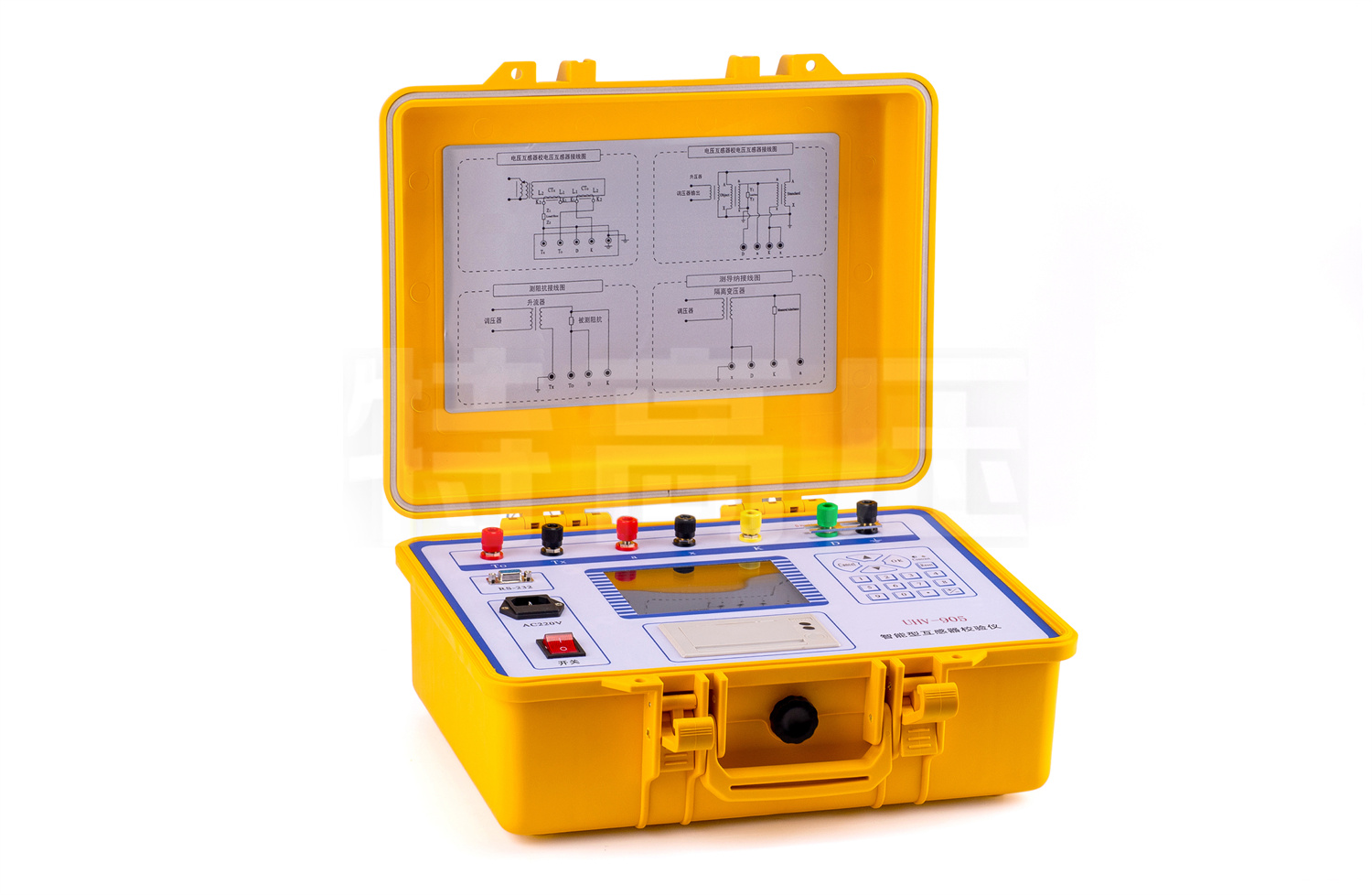

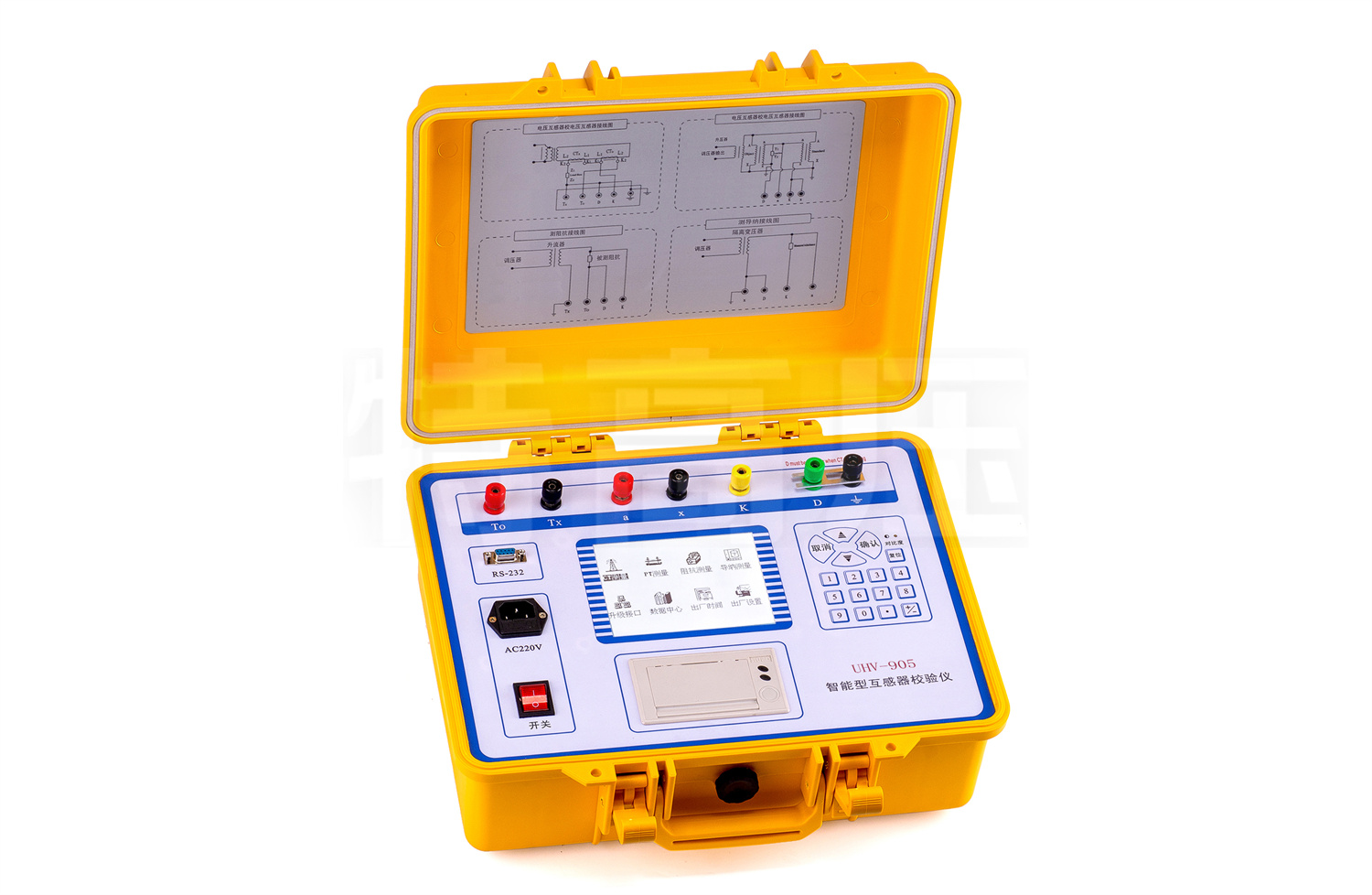

智能型互感器校验仪用于PT、CT的误差及阻抗、导纳测试
参考标准：JJG 313-2010，JJG 314-2010
- 大屏320×240点阵液晶，带长寿命背光照明
- 自动判断极性错误，变比错误及具有虚拟仪器开放功能
- 彻底解决S级测量问题、自动切换量程
注：关于产品购买、技术维护等服务，欢迎致电!
智能型互感器校验仪用于PT、CT的误差及阻抗、导纳测试。满足国家JJG313-94《测量用电流互感器检定规程》和JJG314-94《测量用电压互感器检定规程》的要求。
产品别称：互感器校验仪、互感器现校仪、全自动互感器校验仪、全自动电流互感器校验仪、全自动电压互感器测试仪、互感器现场校验仪、电流互感器现场校验仪、电压互感器现场校验仪
产品参数
技术参数
| 设备使用环境 | 温度：5℃～40℃ | 相对湿度：<80%(25℃时) |
| 海拔高度：<2500m | ||
| 电源频率：50Hz±0.5Hz | 电源电压：220V±5V | |
| 测量范围 | 同相分量(%)：0.0001～200.0 | 分辨率：0.0001 |
| 正交分量(分)：0.001～700.0 | 分辨率：0.001 | |
| 阻抗(Ω)：0.0001～20.0 | 分辨率：0.0001 | |
| 导纳(ms)：0.0001～20.0 | 分辨率：0.0001 | |
| 基本误差 | 同相分量 | ΔX=±(X×2%＋Y×2%)±Dx(有1级可选) |
| 正交分量 | ΔY=±(X×2%＋Y×2%)±Dy(有1级可选) | |
| "X"、"Y"——仪器的显示值 | ||
| "Dx,Dy"——仪器的量化误差 | ||
| Dx=2，Dy=5 | ||
| 百分表 | 2级(有1级可选) | |
| 工作范围 | 电流 | (1%～149%)In (In =5A) |
| (5%～149%)In (In =1A) | ||
| 电压 | (5%～149%)Un (Un =100V，150V，100V/) | |
| (5%～149%)Un (Un =100V/3) | ||
| 工作负荷 | 电流 | TO对TX＜0.12Ω cosΦ=1 |
| 电压 | a对x＜0.25VA (100V) | |
| 极性错误指示 | 当工作电流(电压)达到额定电流(电压)的5%以上，误差超过180%时，应有极性指示。 | |
| 注意：如果大于额定工作电流(电压)的10%以上，仍未出现应有的极性指示，说明有故障，请不要再增加电流(电压)，以免烧坏仪器。 | ||
| 变比错误指示 | 当工作电流(电压)达到额定电流(电压)的5%以上，误差超过30%而小于180%时，应有变比错误指示。 | |
| 绝缘和耐压试验及说明 | 端子TX端子相通 | |
| 电源插座对外壳能承受1.5kV，1min耐压 | ||
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、智能型互感器校验仪采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用
- 2、全中文操作界面，界面美观
- 3、百分表、比差、角差采用特大字体显示，方便用户观测
- 4、本公司生产的智能型互感器校验仪完全满足JJG314-1993和JJG314-1994要求，自动采样
- 5、自动判断极性错误，变比错误
- 6、上位机软件具有虚拟仪器开放功能
- 7、彻底解决S级测量问题
- 8、自动切换量程
- 9、采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题
- 10、功耗：＜15VA(不带微型打印机)；＜25VA(带微型打印机)
- 11、谐波抑制比：＞40db
- 12、外形尺寸(长×宽×高)：260×350×150mm3
- 13、重量：6kg
