适用于现场或实验室的新型、综合性仪表，集电能表校验、谐波测试、电能表接线检查等功能
参考标准：DL/T 826-2002，DL/T 448-2016
- 采用以高速浮点DSP处理器为核心的多处理器组合工作
- 采用按键和触摸屏结合的人机交互方式，操作方便
- 可以显示电压、电流各通道的波形
注：关于产品购买、技术维护等服务，欢迎致电!
三相电能表现场校验仪是我公司电能表校验仪系列中新增的一员，它融合了我公司多年从事电能表校验仪的经验，结合了多方客户的宝贵建议。
三相电能表现场校验仪是适用于现场或实验室的新型、综合性仪表，集电能表校验、谐波测试、电能表接线检查等功能于一身。是一款难得的高性价比仪器。
产品别称：电能表校验仪、电能表现场校验仪、三相电能表现场校验仪、电能表现校仪、三相电能表检定装置
产品参数
技术参数
| 电压测试范围 | AC 30~450V | |
| 电流测试范围 | 内置电流互感器：5A | |
| 钳形电流互感器：可选5A、50A、100A、500A、1500A等 | ||
| 频率测试范围 | 45Hz~65Hz，准确度：±0.01% | |
| 相位测量范围 | -180°~+180°，准确度：±0.05 | |
| 电压、电流准确度 | 电压±0.05% | |
| 内置电流互感器：±0.05%；钳形电流互感器±0.2% | ||
| 有功功率、有功电能准确度 | 内置电流互感器：0.05级 | |
| 钳形电流互感器：0.2级 | ||
| 无功功率、无功电能准确度 | 内置电流互感器：0.1级 | |
| 钳形电流互感器：0.5级 | ||
| 输入阻抗 | 电压输入阻抗≥300kΩ | |
| 电流输入阻抗≤0.01Ω | ||
| 24小时变差 | ≤±0.01% | |
| 功耗 | ＜15W | |
| 工作电源 | AC45~450V | |
| 工作环境 | 温 度：-25℃~+45℃ | |
| 相对湿度：40%~95% | ||
| 外形尺寸 | 320×260×140mm3 | |
| 重量 | 3kg | |
本仪器的低频电能脉冲常数(p/kW·h)
| 量程 | 内置5A互感器 | 5A钳表 | 50A钳表 | 100A钳表 | 500A钳表 | 1500A钳表 |
| CL | 2000 | 2000 | 200 | 100 | 20 | 9 |
本仪器的高频电能脉冲常数(p/kW·h)
| 量程 | 内置5A互感器 | 5A钳表 | 50A钳表 | 100A钳表 | 500A钳表 | 1500A钳表 |
| CH | 1×107 | 1×107 | 1×106 | 5×105 | 1×105 | 1×104 |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、采用以高速浮点DSP处理器为核心的多处理器组合工作， 6通道同步保持16位ADC转换器，保证电压电流的同步计算。
- 2、采用8.4寸800×600分辨率工业级TFT液晶屏，显示清晰、美观、信息量大，可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。
- 3、采用按键和触摸屏结合的人机交互方式，操作方便。
- 4、具有144种错误接线判别（三相三线48种、三相四线96种）功能，并用文字准确清晰描述错误信息。
- 5、可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量，并用柱形图直观显示出来。
- 6、可以显示电压、电流各通道的波形。
- 7、内置电流互感器最小2mA启动，在高供高计时，可空载进行电能表错接线判别。
- 8、内置大容量Flash存储空间，USB通讯接口，可以即插即用上传测试数据。
- 9、测试无盲区，可以测量国内外所有种类的电能表。
- 10、可以采用多种工作供电模式，既可以市电供电，也可以使用现场测试线路供电。
产品视频

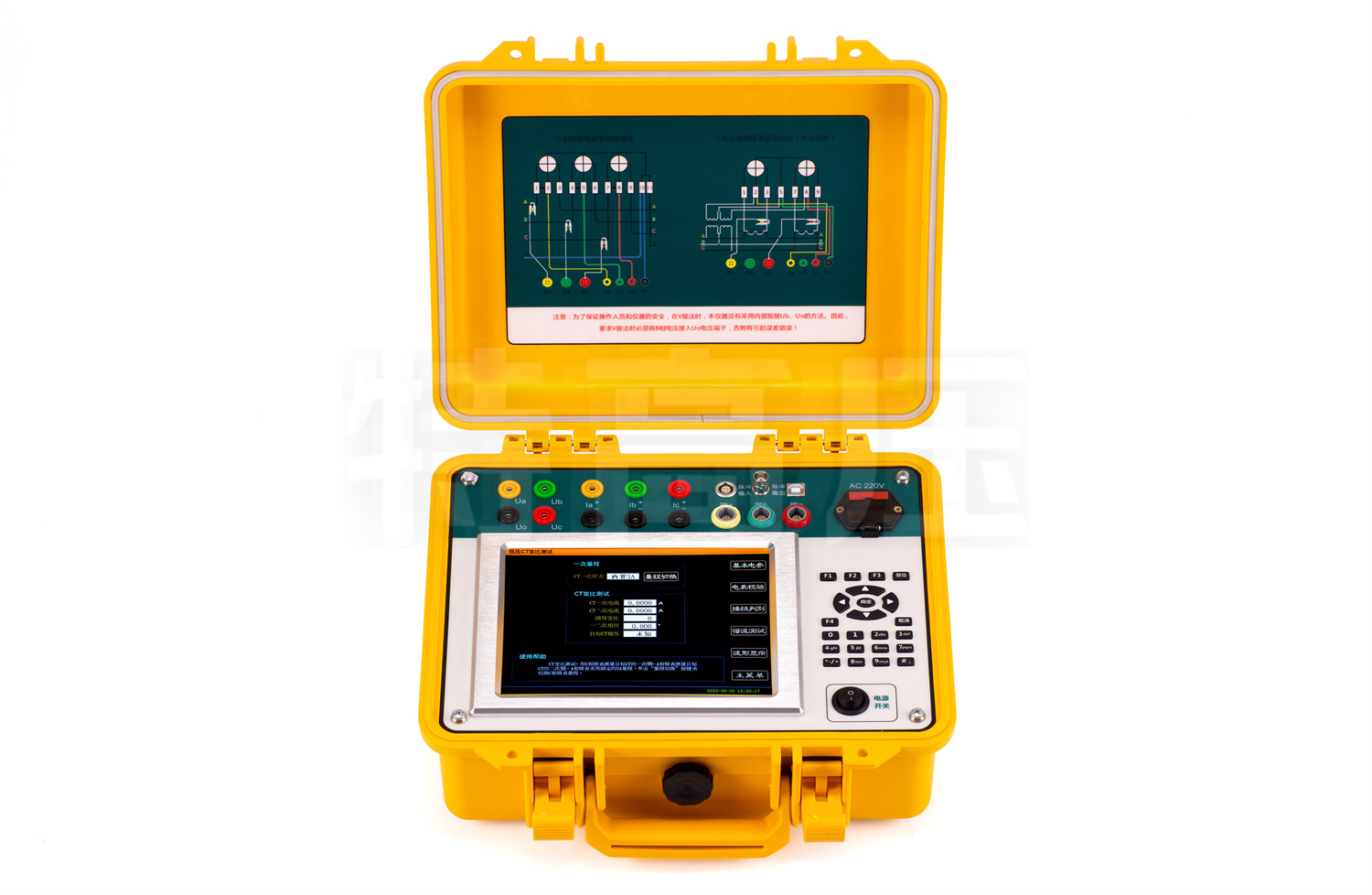

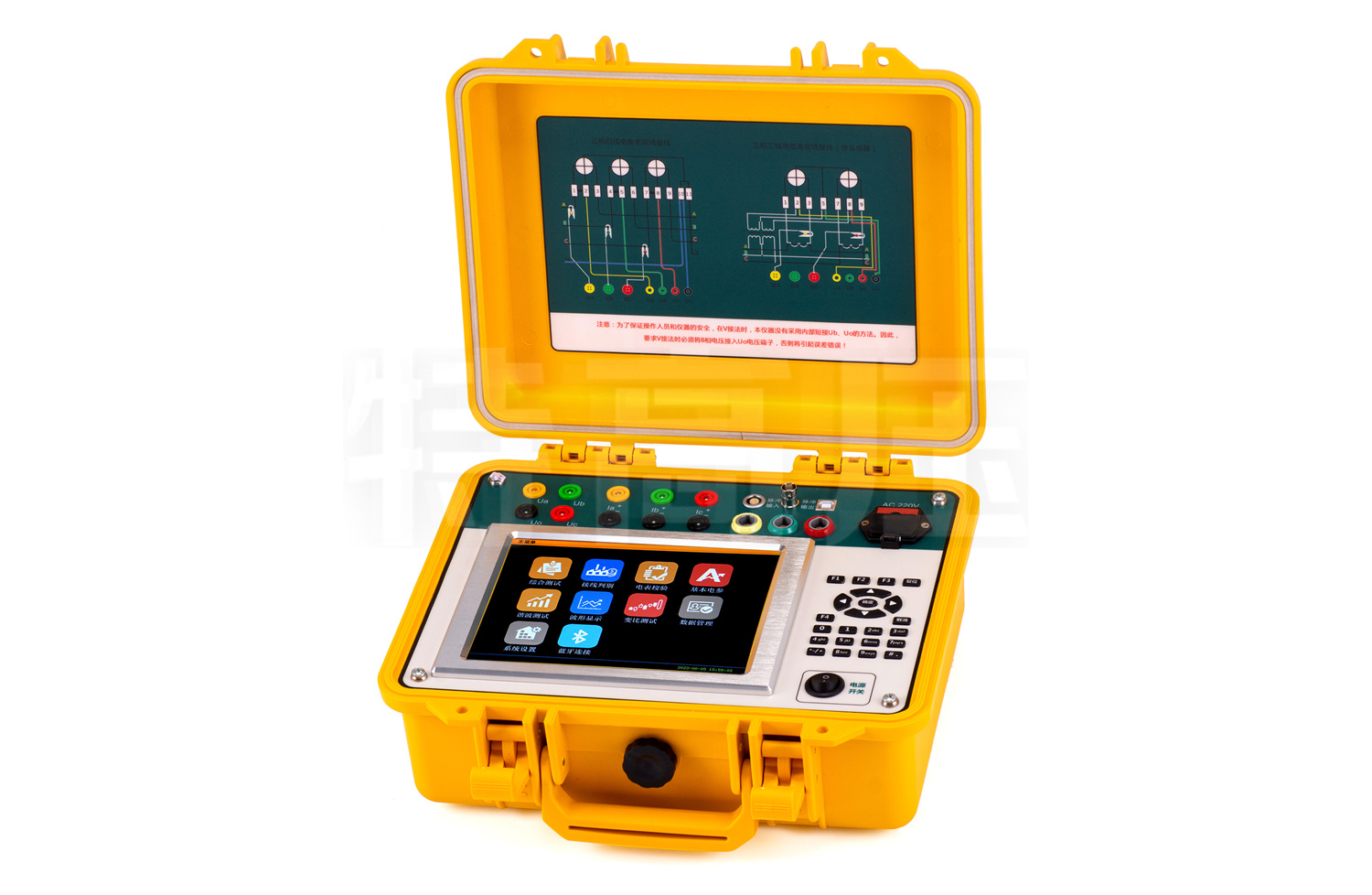

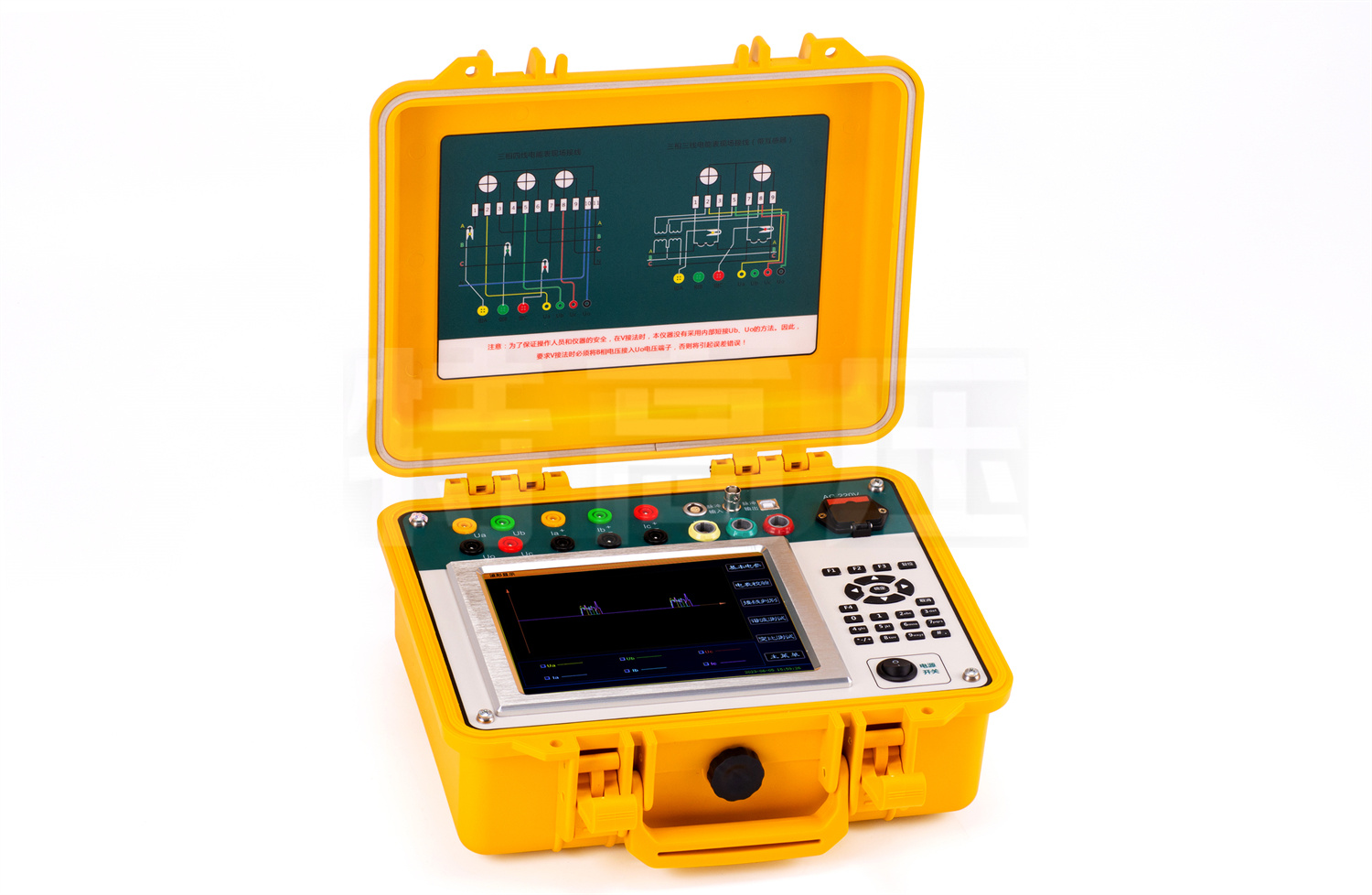

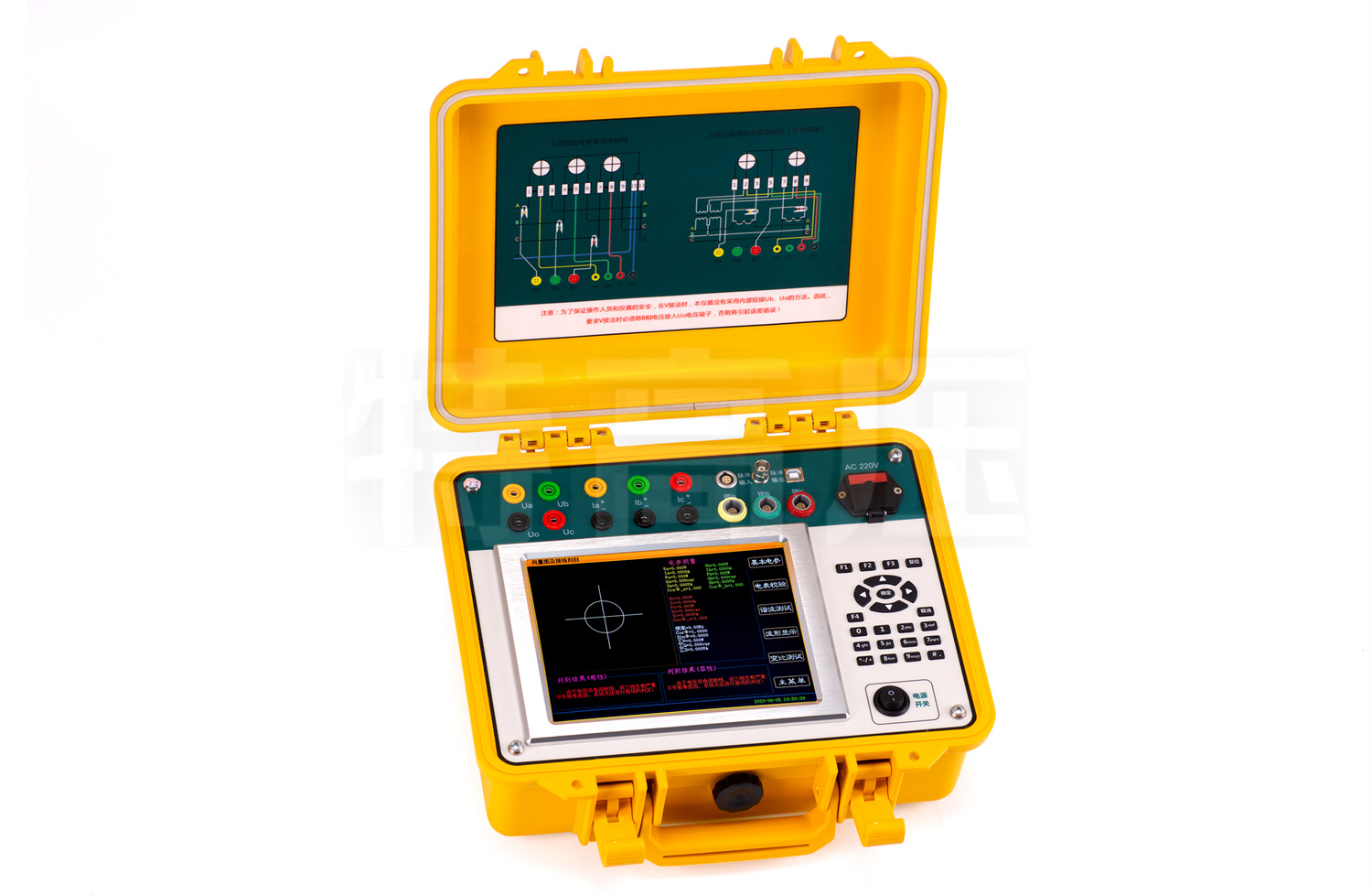

产品图集
